Улей Дадан 12-ти рамочный — размеры и чертежи

Как работать с ульями Дадана

Работа с ульем зависит от его вида.

Однокорпусный

В этом случае после наступления весны и укрепления пчелиной семьи происходит увеличение размеров улья с помощью магазинов. Чтобы матка не начала откладывать там яйца, удлиняется расстояние между сотами. При усилении семьи нужно вернуть нормальное расстояние и позволить матке делать яйцекладку в магазине.

Когда начинается сбор мёда, ставят 2-ой магазин, который располагают между 1-ым и гнездом. Их убирают, когда заканчивается период откачки.

Двухкорпусный

Используется, если планируется откачка большого количества мёда. 2-ой корпус ставят, когда пчелиная семья будет занимать 11 гнездовых рамок. Запаздывать нельзя, иначе начнётся роение.

Обязательно поставить в дополнительный корпус рамки, взятые из основного, с личинками и яйцами, закрытым расплодом, вощиной, 1 медоперговую. Их заменяют рамками с сушью и вощиной. Постепенно количество рамок увеличивается. Когда во 2-ом корпусе рамок будет 12, следует переместить соты с запечатанным расплодом вверх, а с открытым – вниз. Так увеличится количество мёда.

При необходимости добавляется 3-ий корпус и различные надстройки.

Использование улья Дадана обладает массой преимуществ. Его просто и удобно изготовить, не имея при этом особых навыков. Для этого потребуется чертёж и правильно обработанная древесина. При выполнении всех рекомендаций можно получить улей, который прослужит долгие годы.

Особенности пчеловодства в улье

https://www.youtube.com/watch?v=vR2zMg7EWSo

Уникальный метод Лонина позволяет содержать пчёл в удобной конструкции. Инновационная технология пчеловождения позволяет обеспечить максимальным сбором мёда при наличии минимальных гнезд и незначительных финансовых затратах. Гнезда дадановского типа расширяются в любом направлении. В крупногабаритных конструкциях присутствуют дополнительные секции. В основном в 10 рамочных ульях устанавливают 2 разделительные решетки с целью изоляции матки от расплодившегося гнезда.

В методе чётко указано время для проведения конкретных процедур за пчёлами. Важные моменты должны соблюдаться в определённой последовательности. Метод 10 рамочного улья по Лонину прошел испытания в Подмосковье. Размеры 10 рамочного улья создают комфортные условия для матки. Работу свою она выполняет исключительно на 7 рамках. Дно, состоящее из 10 рамок обеспечивает насекомым простоту и уют.

В начале весны гнёзда расширяют в ширину. В конце весеннего периода устанавливают разделительные решётки. Удаляют или используют маток со 2 корпуса. Расширяют гнёзда в верхней части корпуса в период сбора мёда. Отбирают продукцию и подготавливают пчёл к зиме. Пчеловодческую методику разрешается применять в крупногабаритных ульях дадан. Результатом успеха служит процесс подготовки пасечника к сезону и технология пчеловождения.

Благоприятные условия для семейства пчёл:

  • Наличие неограниченного потомства.
  • Максимальное количество ячеек для сбора нектара.
  • Отсутствие вмешательства со стороны пчеловода в семейное гнездо.

Несмотря на очевидную эффективность новой конструкции, до сих пор дадановский улей вызывает дискуссии пчеловодов. Кто-то уверен, что они давно изжили себя, кто-то уверен в обратном.

Но следует признать, что у этих конструкций есть несомненные достоинства:

  • Даже самая сильная семья пчел, вполне будет довольствоваться одним корпусом.
  • Концентрация меда в магазине осуществляется в предельном объеме.
  • Однокорпусный вариант улья избавит вас от нужды передвигать объемные корпуса.
  • Все рамки легко доступны для пчеловода.
  • Конструкция улья роению пчел никак не способствует, следовательно, за состоянием рамок наблюдать довольно легко.
  • В зимний период здесь уместятся не только основная семья, но и запасная. Достаточно их разделить перегородкой.
  • Эту систему новички могут освоить легко из-за простоты ее использования.
  • Он будет служить вам лет 25, если не нарушать правил эксплуатации.
  1. Вертикальность рамок (во всех стандартных ульях они располагаются горизонтально).
  2. Полурамки располагаются перпендикулярно относительно узковысоких рамок (это сильно напоминает природную среду обитания пчел).
  3. Простота работы с ульем (даже новичок может разобраться с устройством узковысокого пчелиного домика и успешно с ним работать).
  4. Габариты рамок всецело зависят от габаритов улья.
  5. В одном таком жилище можно поставить до 12 рамок.
  6. В узковысоком улье пчелы хорошо зимуют. В силу расположения сот в горизонтальном направлении вверх, насекомые легко добираются до пищи (пчелы всегда выбирают направление движения вперед, а не вбок).
  7. Соты установлены в три этажа. Цельные кассеты для рам позволяют удобно вынимать сотовую конструкцию в любой момент.
  8. Так как это изделие предполагает наличие нескольких летков, насекомые не толпятся на выходе.
  9. Матка весной предпочитает работать вверху рамки, и лишь с наступлением жары спускается.

Обзор узковысокого улья. Часть 1

Как сделать своими руками двенадцатирамочный улей Дадан

Размеры и чертежи двенадцати рамочного улья Дадан приведены для одностеночного типа, поскольку вторые стенки надстраиваются поверх внутренних, и не имеют значения.

Подготовка к работе

При некотором навыке изготовить улей самостоятельно несложно. Есть несколько важных моментов.

  • Хранение и обработка дерева в сухом месте. Используется только высушенная древесина.
  • Заранее изучить чертежи и представлять порядок работы.
  • Подготовить инструмент и материалы.

Хорошо выполненная работа прослужит долго. Срок жизни изготовленного улья зависит от материала.

Порядок работы

Из доски 35 мм нарезают заготовки согласно чертежу. Подготавливают места соединения, выбираются фальцы. Заготовки шлифуются.
Широкие доски при сборке противопоставляют узким (если передняя нижняя доска широкая, боковые нижние берутся узкие).
Места соединения проклеивают. Используется ПВА или столярный (казеиновый) клей

Важно чтоб клей не имел резкого запаха и не был токсичным для пчел.
Торцы соединений дополнительно усиливаются штифтами или саморезами. Перед последующей сборкой нужно дать клею высохнуть.
Высверливается верхний леток, прорезается нижний по кромке корпуса.

  • Съемное дно делается шире и собирается из досок в четверть (или другим способом с хорошей герметичностью). Три планки набиваются с таким расчетом, чтобы входить в фальц внизу корпуса. Лицевая сторона остается без планки, для вентиляции. Доски можно взять толще 4 см, это утяжелит дно, но сделает его прочней.
  • Надстройка (магазин) собирается аналогично корпусу. По верхней кромке надстройки выбирается фальц.
  • Крыша надевается на корпус или магазин. Со временем немного меняют форму, потому нужно сделать посадку крыши не слишком плотной. По бокам или в лицевой части устраиваются отверстия для вентиляции. Чтобы пчел можно было перевозить, нужно закрыть отверстия мелкой сеткой.

Размер двенадцатирамочного улья

Типичные размеры элементов улья Дадан на 12 рамок.

Длина ммШирина ммВысота мм
Внутренние размеры (при толщине доски 35 мм)
Корпус450450310
Магазин450450155
Крыша45045070
Внешний размер (при толщине доски 35 мм)
Корпус520520320
Магазин520520165
Дно52052070
Крыша52052080
  • Глубина фальца рекомендуется 18 мм. Имеется в виду что остается пространство 10 мм между рамкой и верхним срезом.
  • Глубину прочих фальцев выбирают исходя из толщины материала.
  • Зазор между дном и рамками оставляют 25 мм, для уборки и для удобства пчел.
  • Верхний леток диаметром 25 мм сверлится в 70 мм от верхнего среза. Под летком устанавливается прилетная дощечка.
  • Нижний леток высотой 10 мм и делается почти во всю длину стенки, его длина регулируется специальными вкладышами.

Вид в сборе улья Дадан. Вариант с двумя магазинами и подкрышником.

Вид в сборе двенадцатирамочного улья Дадан

Чертеж корпуса

Для сборки корпуса потребуется по две боковых и передних стенки. В фронтовой стенке нужно будет просверлить верхний леток.

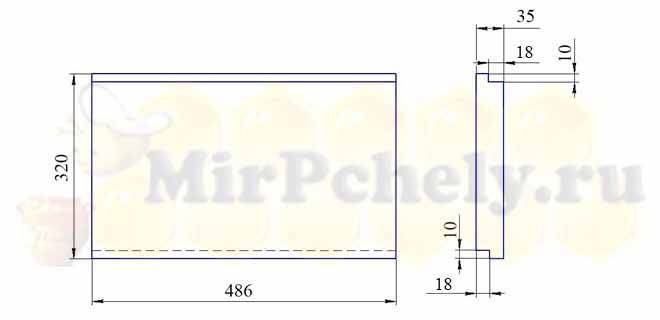

Боковая стенка корпуса Дадан на 12 рам

Передняя стенка корпуса Дадан на 12 рам

Чертеж магазина

Для сборки магазина, также понадобится две передние и 2 боковые стенки.

Боковая стенка магазина Дадан на 12 рам

Передняя стенка магазина Дадан на 12 рам

Чертеж подкрышника

При необходимости подкрышника, он собирается также аналогично корпусу и магазину, но имеет свои размеры.

Подкрышник Дадан на 12 рам

Чертеж крыши

На чертеже представлена горизонтальная крыша. Если нужен скат, можно приподнять одну переднею стенку на 20мм, и не забыть про боковые стенки у которых максимальный внешний размер увеличится до 100мм, а минимальный останется 80мм. Также правая боковушка должна быть зеркально левой.

После сборки каркаса сверху нужно закрепить лист фанеры 540мм*540мм или связать 20мм доской, при условии что крыша горизонтальная. С внутренней стороны утеплить, а с внешней покрыть листом железа, толем, линолеумом или другим материалом не пропускающим влагу.

Крыша Дадан на 12 рам

Чертеж дна

При изготовлении дна заготавливаем две боковые стенки (1), заднюю (2 без летка) и переднею (2) в которой заранее нужно сделать леток 10мм на длину подготовленной вами вкладки. Также нужно заранее подготовить дно (3) из доски 25мм, размером 470мм*470мм. Соединив 2 боковые стенки с задней вставляем дно, только потом закрываем передней стенкой. Под леток можно набить дощечку.

Дно Дадан на 12 рам

При изготовлении улья Дадан из доски 40мм. внутренние размеры не меняются. Увеличивается внешний размер на 10мм, и меняется глубина фальца на 21 мм.

Чертёж улья с рамками, где взять?

Чертежи улья Дадана можно найти на любом тематическом сайте в интернете. При изготовлении конструкции дома для пчёл своими руками, наличие чертежа обязательно. Имея чертёж перед собой можно узнать размеры будущего улья и ориентироваться на них.

Намного чаще пчеловоды отдают предпочтение установки конструкции с 12 рамками. Такой улей сделать самостоятельно можно при помощи дерева, металла и пенополистирола. Для того чтобы получился идеальный улей нужно присматриваться к чертежу, где указаны точные размеры будущей конструкции. Даже если появятся щели в доме. Не стоит расстраиваться, их можно будет шпаклевать и далее отшлифовать

В этом случае особенно важно окрасить домик для насекомых

Для того чтобы добиться снижения нагрузки на корпус, улья изготавливают своими руками из десяти рамок. Такой улей имеет ряд преимуществ. Он компактен и с ним гораздо легче работать. Он имеет такую же конструкцию, как и для двенадцати рамок, чертёж для него не требуется. Независимо от того, сделаете вы улей Дадана из десяти рамок или двенадцати, соблюдая с точностью все рекомендации, вы сможете воссоздать практичный дом для ваших насекомых.

В результате изготовления улья Дадана вы получите:

  • Запас корма, который можно будет аккуратно складывать.
  • Эффективное и максимальное производство мёда.
  • Качественная постройка сот.
  • Вывод молодого поколения пчёл.
  • Откладывание максимального количества яиц в матке.

Дадановский улей, на сегодняшний день — это одна наилучших разработок современности в области пчеловодства. Имея на своём пасеке Дадановский улей, у вас будет отличная возможность сократить потери пчёл в зимний период, а также увеличить потомство насекомых в летний период. Эффективность складирования нектара также будет вами отмечена. Главное — это максимальная урожайность мёда. В отличие от других ульев, дадановский имеет уникальные размеры рамок, которые позволяют максимально обезопасить насекомых и добиться колоссального успеха за короткое время.

Чертеж двеннадцатирамочного улья Дадан с двумя магазинами на полурамку

Это, наверно, самая простая конструкция улья. Собрать такой улей, в домашних условиях, очень просто. Для изготовления деталей потребуется: пиломатериал 40х150 мм, 25х150 мм и 25х200 мм., рубанок, циркулярная пила, шуруповерт и руки. В свое время, такие ульи я делал на балконе своей квартиры и эти ульи уже служат далеко не первый год.

Преимущества:

  • при изготовлении не требуется точное оборудование и инструмент;
  • конструкция улья обеспечивает наилучшее сохранение тепла;
  • быстрое весеннее развитие пчелиных семей;
  • удобство в постановке магазинов;
  • достаточный объем для медосбора в условиях Костромской области;
  • в данном улье, пчелы могут зимовать на улице.

Недостатки:

  • большой вес улья;
  • увеличенные затраты на материал;
  • при наличии сильных семей и большого взятка объем его будет недостаточен, т. к. невозможно нарастить дополнительным корпусом или магазином;

На чертежах, отсутствует деталировка, наружной обшивки, она выполняется из досок толщиной 22 мм и высотой 650 мм, состыкованных в четверть. Можно применять и другую обшивку.

Деталировка к сборке:

В качестве заготовки — сухая доска 40х150 мм (ель, сосна).

Чаще, данные детали, изготавливаются из отходов от производства ульев.

Чертеж деталей корпуса:

В качестве заготовки — сухая доска 40х150 мм (ель, сосна).

В качестве заготовки подойдет сухая «дюймовка».

Магазин не требует особой точности, ибо помещается внутри улья.

Чертеж крыши улья:

Обвязка крыши, служит одновременно и подкрышником. Недостаток такой крыши в большом весе, хотя вес, зачастую, при ураганном ветре, может быть и полезен.

Смотреть другие чертежи ульев

Конструкция и способ изготовления двустенного улья

Прежде всего необходимо сделать чертёж.

Стенки имеют толщину около 4 см и образуют корпус, внутренний размер которого:

  • длина и ширина по 45 см;
  • высота 32 см.

Знаете ли вы? Если 1 пчела запомнила запах, она может обучить ему сородичей из своего улья, эту особенность используют учёные из США, обучающие пчёл искать взрывчатку.

Размеры рамок составляют:

  • длина 43,5 см;
  • высота 30 см;
  • толщина 2,5 см.

В зависимости от того, вертикальный это улей или лежак, длина может стать высотой. Верхняя рамка планки примерно на 2 см длиннее нижней и вставляется в углубления в стенках корпуса. Каждая рамка может содержать около 3,5 кг мёда. Во время установки рамок чередуют отстроенные и рамки с вощиной.

Диафрагма — это заслонки из досок толщиной не больше 1 см, которые служат для защиты роя от холода.

Магазин — это надставка, составляющая ¼ высоты улья (около 16 см), состоит из магазинных рамок (полурамок) 14,5×43,5 см, вес магазина — около 6 кг. Его устанавливают поверх основных рамок, оставляя около 1 см пространства, с целью увеличения количества мёда. Таких надставок может быть несколько.

Важно! Конструкция дадана позволяет установить 12 полурамок в магазин, но специалисты рекомендуют не делать больше 10.

Чтобы защитить пчёл от непогоды, сверху устанавливают крышу, которая бывает:

  • плоская;
  • односкатная;
  • двускатная.

Пол делается съёмным. Между ним и рамками оставляют свободное пространство 1,5 см с помощью планок такой высоты.

Выбор и подготовка материала

Улей изготавливают из дерева или пенополиуретана (ппу), чертежи отличатся не будут. Последний вариант более современный и лёгкий.

Лучше использовать древесину таких пород:

  • ива;
  • липа;
  • сосна;
  • ель.

На корпус и дно потребуется толщина 40 мм, на крышу — 15 мм. Для крепления между собой с помощью фрезы в стенках необходимо прорезать пазы. В стенках по всей ширине делают углубления размером 2×1 см, чтобы вставлять в них рамки. Снизу проделывают углубления для того, чтобы закрепить съёмный пол. Все стенки имеют одинаковый размер, только в передней стенке нужно проделать леток.

Для изготовления дна вместо доски можно взять щиток с прикреплёнными к нему брусьями.

Для утепления устанавливают подкрышник:

  • для одностенного улья из 4 кусков доски толщиной 2 см размером 53,2×10 см;
  • для двустенного размеры составляют 82×57,2×9 см.

Крыша состоит из:

  • 2 досок основной обвязки;
  • 2 досок кровли, которые на 3,5 см длиннее основной обвязки.

Покрывается листовым железом. Чаще всего делают односкатную крышу, хотя плоская даёт возможность устанавливать улья друг на друга при перевозке.

Читайте подробнее об особенностях изготовления улья Дадана своими руками.

Изготовление планок

Для изготовления щитов нарезают планки размером 0,4×1,8 см, которые соединяются между собой через вырезанные пазы, их смазывают клеем. Главное требование — плотное прилегание друг к другу. Количество планок должно быть таким, чтобы получилось 5 щитов: 4 на крышу, 1 на дно.

Планки для пола требуются размером 45×15 см в количестве 3 шт., отсутствующая 4 планка образует леток.

Сбор улья

Крепление элементов дадана между собой осуществляется с помощью клея и гвоздей. Полностью собранный улей окрашивают акриловой краской и дают ему высохнуть.

Видео: Изготовление и сбор улья Дадан

Перед покраской нужно провести подготовительные работы:

  • обессмолить, если древесина содержит смолу;
  • заделать трещины;
  • зашпаклевать;
  • зашкурить.

Излишки смолы устраняются подогретым до 50°С раствором кальцинированной соды, нанесённым щёткой 2–3 раза. Также используется скипидар. Остатки этих веществ необходимо смыть тёплой водой.

Высверливание летки и вентиляции

Для одностенного дадана летком служит отсутствующая 4 планка, его ширину можно увеличивать или уменьшать за счёт вкладышей из дерева. Пол должен выступать на 5 см вперёд, чтобы образовалась прилётная доска.

Важно! Чтобы пчёлы с грузом не испытывали неудобств при посадке, прилётную доску рекомендуется увеличить.

Ещё 1 леток просверливается в верхней части корпуса, его диаметр — около 3 см. В двустенном дадане нижний леток прикрывают задвижками.

Вентиляционные отверстия просверливают по 1 в досках подкрышника в виде круга или щели, на которые установлена металлическая сетка.

Преимущества содержания пчел в Даданах

Конструкция дадановских ульев считается устаревшей, но еще пользуется популярностью у многих пчеловодов-любителей. Объясняется факт рядом преимуществ:

  • просторный корпус удобен для размещения большой пчелосемьи;
  • в улье зимой можно содержать две пчелосемьи, разделенные перегородкой;
  • продуманная конструкция улья уменьшает вероятность роения;
  • упрощен доступ к рамкам и сотам с медом, расположенным в одном месте;
  • чтобы расширить место для пчел или медовых рамок, улей дополняют корпусами и магазинами;
  • однокорпусный улей является многофункциональным, что избавляет пасечника от лишней работы с корпусами.

Несмотря на то, что модель устарела, к ульям Дадана в продаже всегда имеются рамки, запасные корпуса и другие детали.

Совет! Дадановские корпуса считаются простыми в изготовлении. Новичкам-пчеловодом оптимально с этих ульев начинать заниматься пасекой.

Фото чертежей ульев

Чертежи ульев Дадана найдутся в достаточном количестве на просторах всемирной сети.

Приступая к изготовлению конструкции своими руками, использовать чертеж нужно обязательно. Именно, имея чертеж перед глазами, вы досконально узнаете размеры улья и можете ориентироваться на них.

Гораздо чаще пчеловоды отдают предпочтение ульям не из 10, а 12-ти рамок. Изготовить такой своими руками можно при помощи различных материалов: дерева, металла, пенополистирола

А чтобы все детали соединились точно и аккуратно, соблюсти размеры, которые содержал чертеж, очень важно. Если появятся щели, придется их шпаклевать, а затем отшлифовать

Также важна окраска.

Конструкцию из 10-ти рамок используют, когда хотят добиться снижения нагрузки корпуса. К тому же такой корпус компактен и с ним легче работать. Конструкция улья практически такая же, как и для 12-ти рамок. Но чертеж нужен обязательно. Как еще вы узнаете особенности и размеры такой конструкции.

Ульи Дадана-Платта — это сборные модульные конструкции, которые составляться из следующих элементов:

  • корпус с отделяемым или неотделимым дном;
  • магазинная надставка;
  • подкрышник;
  • крыша;
  • съемное дно;
  • гнездовые и магазинные рамки.

Из этих типовых изделий можно собрать несколько различных вариантов. К наиболее распространенным комплектам относятся следующие три:

  • корпус с отделяемым дном, две магазинные надставки и подкышник с крышей;
  • корпус с неотделимым дном, магазинная надставка, подкрышный вкладыш, крыша;
  • два корпуса, отделяемое дно, крыша с подкрышником.

При изготовлении улья необходимо имеет чертеж с указанием всех размеров выбранной вами конструкции. Лучшим вариантом будут эскизы каждого элемента в отдельности и общий сборочный чертеж.

Классическим вариантом считается улей Дадана-Блатта на установку двенадцати рамок. Габариты облегченной модели предусматривают наличие десяти рамок, а в увеличенном домике — 14-ти. Большую конструкцию изготавливают при разведении пчел в регионах с холодным климатом.

Принятый размер гнездовых рамок — 435х300 мм, а магазинных — 435х145 мм. Расстояние от рамочных планок до стен составляет 7 мм. Свободное подрамочное пространство — 25 мм. Ширина реек на рамках — 37 мм. Поэтому внутренняя высота гнездового корпуса — 325 мм, а длина — 450 мм. Ширина зависит от принятого количества устанавливаемых рамок. Высота магазина — 165 мм. Сечение верхнего летка — 12х10 мм.

Толщина деревянных стен корпуса должна быть не менее 32 мм. Для изготовления магазинов можно использовать доску тоньше на 5-6 мм. Исходя из имеющейся у вас доски или фанеры, можно определить возможные корректировки наружного обмера. Расчетные стандартные размеры улья на 12 рамок можно посмотреть на представленном чертеже.

10-рамочный улей довольно популярен у пчеловодов из-за более легкого и компактного корпуса высотой 325 мм, шириной 370 мм и длиной 450 мм. Высота магазина — 165 мм. Леток 12х100 мм с возможностью регулировки размера. Работать с таким ульем значительно проще. Точный чертеж и размеры улья дадан на 10 рамок приводятся ниже.

Этот пчелиный улей имеет дополнительное утепление и может применяться в холодных регионах России. Из-за добавления двух рамок, внутренняя ширина корпуса увеличивается на 75 мм и составляет 510 мм. Из-за повышенного веса в такой конструкции обычно устанавливают два магазина вместо второго корпуса или используют вообще без надстройки. Дно двойное, состоящее из щитка и обшивки, между которыми проложена плотная бумага.

Для построения 10 рамочного улья составляется чертёж строго по определённой схеме. Подбирается материал согласно предпочтениям пчеловода и тщательно просушивается. Подготавливают доски, толщиной 4см, которые пойдут на изготовление корпуса и дна.

Планки изготавливаются размером 1.8*0.4 см. Соединяют доски прочно с помощью клея ПВА. Потребуется соединить 5 стенок между собой, которые будут служить дном 10 рамочного улья.

Почему на дадановском улье стоит остановить выбор?

Прежде всего, от классического варианта, как недостаточно объемного, пришлось отказаться, а система живет. Мы имеем модифицированный улей Дадан, который сегодня в ходу и состоит из одного или двух корпусов, имеющих несколько магазинов.

Здесь пчелиной семье достаточно места, когда наступает период главного взятка. Такой пчелиный дом располагает достаточным местом для матки, что откладывает яйца, пчел-работниц, да еще место остается, чтобы перерабатывать в мед нектар и хранить подкормку.

Закончится июль и пчелки займут у улья нижнюю часть, чтобы продолжить отбор меда в менее быстром темпе.

В августе – время подготовки улья к зимнему периоду. К ноябрю улей уже готов к зимовке.

После весенней проверки пчел, вычищается улей, делаются подкормы, расширяют гнездо, если в нем 10, а не 12 рамок. Обычно это происходит в последних числах апреля. Как только семьей будет занят корпус целиком, очень быстро, чтобы не нарушить температурный режим, ставится под них дополнительный, с вотчиной и сушью.

Пчелки потрудятся, выстроят за лето в нем соты, и потом на свежие уйдет на зимовку.

На период максимального приема нектара доставляется магазин. Именно сюда, поверх гнезда, пчелки станут укладывать корм. Если понадобится, между гнездом и первым магазином ставятся дополнительные.

Такой вот дадановский улей из множества корпусов для семьи пчел становится идеальным домом.

SQLITE NOT INSTALLED

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий

Adblock
detector
