Навесное оборудование для культиваторов

Качественные характеристики

С недавнего времени надёжными помощниками в личном хозяйстве стали мини-тракторы или мотоблоки. Торговая марка «Патриот» занимается выпуском и реализацией нескольких модификаций этих машин, самыми популярными среди которых являются «Победа», Nevada 9, «Урал». Например, «Урал Патриот» имеет мощность двигателя 7,8 лошадиных сил, 6 скоростей, 2 из которых позволяют проводить движение вперёд, а 4 – назад, захват с шириной до 90 см. Мотоблок наделён цепным редуктором и колёсами пневматического типа, шкивом.

Двигатель мини-трактора весит мало и расходует незначительное количество топлива. Крепление спереди рулевой колонки даёт возможность комфортно управлять сельхозмашиной. Шкив обеспечивает возможность подключения роторной сенокосилки и отвала (снегоуборщика). Российские конструкторы разработали сцепку, дающую возможность установить навесное оборудование в виде плуга, окучника, культиватора или использовать другие насадки. Среди них может быть грунтозацеп, щётки для сбора мусора, тележки для транспортировки, фрезы различных видов.

Основными отличительными чертами этих машин, оснащённых дополнительной техникой, являются:

• способность ими легко управлять;
• быстрота заправки горючим;
• безопасность при работе;
• качественная вспашка грунта;
• высокая степень проходимости (благодаря колёсам с укрупнённым рисунком).

Особенностью торговой марки «Патриот» является то, что она выпускает навесное оборудование, которое совместимо по своим качественным характеристикам с аналогами других марок и может использоваться отдельно. Для производства дополнительных насадочных элементов применяют сталь высокой прочности.

Прицепные агрегаторы для мотоблоков «Нева»

К прицепным агрегаторам для мотоблоков «Нева» относятся:

• снегоуборщики;
• прицепы;
• сцепки;
• утяжелители.

Снегоуборщики

Снегоуборщик СМБ «НЕВА»

С помощью данного вида оборудования возможно производить зимние уборочные работы на земельных участках.

Использование снегоуборщика поможет быстро очистить большую территорию, причем, не обязательно территорию земельного участка, а и открытое пространство, например, двор частного дома, газон, участки сада без деревьев.

Прицепы

Полезный предмет в сельском хозяйстве — прицеп.

Незаменимое дополнение к мотоблоку, позволяющее собирать урожай, наводить порядок на земельном участке, перевозить малые и средние грузы по территории дачи и т.д. Прицепы различаются по вместимости (малые обычно называют тележками), грузоподъемности, габаритным размерам.

Сцепки

Сцепка — это универсальная крепежная запчаст для сцепления любого вида навесного оборудования с мотоблоком «Нева».

Сцепка двойная универсальная

Она не поставляется в комплектах, и ее необходимо покупать отдельно. Заказать сцепку можно в момент покупки мотоблока или при закупке любого вида дополнительных функциональных деталей.

Утяжелители

Утяжелители используются для придания мотоблоку большего веса, следовательно, для усиления воздействия прицепного оборудования на землю, в частности, на такие показатели, как глубина вспахивания почвы, понижение уровня скашивания травы, выкапывание картофеля на большей глубине и т.д.

Проще говоря, с помощью утяжелителя можно сделать мотоблок более тяжелым, а значит, более мощным по воздействию на землю. В качестве примера можно привести груз-утяжелитель для мотоблока «Нева» десятикилограммовый, устанавливаемый на колеса, либо груз-утяжелитель весом в 17 кг, фиксируемый на мотоблочном штыре.

Особенности отвалов и роторных косилок

Для мотоблоков Patriot продаётся несколько комплектов навесного оборудования. Самые популярные модели выпускаются под названиями: Nevada и Comfort, Montana, Detroit, Dacota, «Победа». Часто используются роторные косилки для скоса травы и отвалы-лопаты для уборки снега в зимний период.

Косилки роторные Patriot осуществляют очистку земельных участков от травяных зарослей и мелких кустов. Например, сенокосилки Patriot KKR-3 к мотоблоку Detroit и ККК-5 к машине Nevada этой же фирмы «Патриот» скашивают траву таким образом, что после уборки участка она укладывается в ровные рядки. Это значительно облегчает уборочный процесс. Роторная косилка KKH-4 к машине Dakota PRO очень легка в управлении, срезанную траву скатывает в валики. Вес роторных косилок составляет 20-29 кг. Стоят они от 13 до 26 тыс. рублей. На мотоблоке «Патриот Победа» узел крепления косилок своеобразный и отличается от такого элемента на других моделях российского производства.

Роторные косилки к мотоблокам «Патриот» могут быть расположены спереди и сзади них. Бывают модели, размещённые сбоку. Такое навесное оборудование не требует определённых навыков в обращении с ним, оно надёжно. Уход за этой техникой прост.

В зимний период нашли широкое применение снегоуборщики. Поскольку мотоблоки «Патриот» хорошо зарекомендовали себя, как машины, способные работать при низких температурных режимах, то будучи наделёнными ручным запуском, они могут функционировать при сильных морозах. Особенность снегоуборщика заключается в том, что он хорошо справляется с уборкой свежего снега, уже спрессованного снежного покрова, а также с наледью. В качестве рабочего инструмента выступает шнек, оснащённый зубьями (ножами). Такой шнек даёт возможность менять направление движения отвала-лопаты, а также регулирует высоту срезки снежных сугробов.

Бак для топлива заправляют бензином. Работа может осуществляться и при помощи электричества. Ремонтировать и обслуживать такое навесное оборудование очень легко. Рукоятки руля имеют дополнительную функцию, они наделены элементами подогрева. Снегоуборщик дополнен оптическими компонентами, что даёт возможность проводить расчистку участка от снежного покрова даже в позднее время суток. Отрицательным моментом в использовании отвала является необходимость долгой его очистки от налипшего снега после завершения работ.

Самодельное навесное оборудование

В этом случае многое зависит от умений и навыков мастера и от наличия нужных инструментов.

Картофелевыкапыватель

Устройство для выкапывания картофеля можно сделать из металлических деталей, соединяя их с помощью сварки. Плоская лапа предназначена для того, чтобы взрыхлить землю. К её верхней стороне необходимо приварить несколько арматурных прутьев. Изогнутый вверх сошник для культиватора необходимо присоединить к лапе.

Ниже представлен эскиз устройства.

Как схематично выглядит сошник

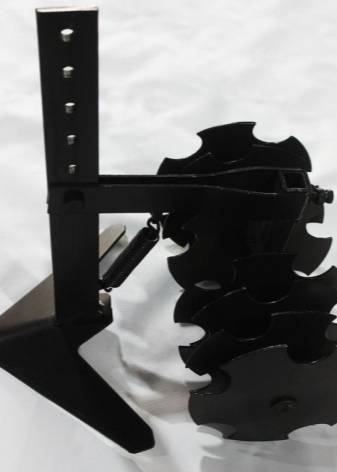

Окучник

Чтобы самостоятельно изготовить дисковую модель окучника, нужно приготовить:

1. Две стальных стойки.
2. Потребуются подшипники качения, 2 штуки.
3. Будут нужны болты, с помощью которых рама подсоединяется к стойке.
4. Сделанная из профильной трубы поперечина.
5. Поводок, который выполнен в виде буквы «Т».

Для изготовления дисков можно использовать дно старого газового баллона. Эти детали имеют нужную толщину и форму.

Следующий чертеж поможет понять, как должен быть устроен окучник.

Схематичное изображение окучника

При изготовлении важна точность деталей и их установки.

Что это такое?

Мотоблок похож на мини-трактор, его настоящее участие в работе начинается с оснащения навесным оборудованием. «Симбиоз» двигателя и всевозможных насадок позволяют пахать, взрыхлять, колоть дрова, перевозить груз, косить траву, чистить снег. Все эти приспособления можно поставить на мотоблок и получить миниатюрный экскаватор, трактор или газонокосилку.

Но следует понимать, что возможности первого намного шире второго, хотя и полностью зависят от навесного оборудования. Мотоблок мощнее культиватора, его тяговые усилия происходят за счет колес. Он также имеет двигатель, зачастую внутреннего сгорания, трансмиссию, регулирующую скорость и коробку передач, руль (пульт) управления. Как видим, устройство несложное, поддается самостоятельному ремонту.

К мотоблоку приобретается навесное оборудование разных типов, например, стационарное монтируется к адаптеру. Активаторное зависит от вращательных мощностей редуктора. На осевом оборудовании насадки делают обороты под весом мотоблока. Посадочно-рулевые дополнения относятся к адаптерным насадкам.

Минитрактор из мотоблока Агро

Если адаптера для Вас не достаточно, то можно сделать полноценный минитрактор из мотоблока Агро своими руками. Эти машины имеют двигатель большой мощности, который способен привести в движение не только навеску, но конструкцию минитрактора.

На форумах есть много описаний различных вариантов сборки минитрактора. Начиная от самых простых и заканчивая сложными конструкторскими решениями. Перед началом проведения переделки необходимо изучить чертежи и кинематические схемы мотоблока Агро.

Для изготовления самодельного минитрактора понадобится:

• мотор и редуктор (оставляем от старого мотоблока);
• мост (можно взять от Москвича);
• 80 швеллер для рамы;
• рулевая колодка и ступицы (можно взять от ВАЗа).

Это стандартные детали, которые уже много раз были опробованы. Из них сделано большое количество самодельных минитракторов. Поэтому рекомендуем использовать именно их.

Необходимо понимать, что переделка мотоблока Агро в минитрактор займет большое количество времени и сил, а также потребует определенных навыков работы с металлом и оборудованием.

Типичные комплектующие

Промышленность выпускает для мотоблоков простое и сложное оборудование. К типичным комплектующим относятся простейшие навесные элементы, которые прилагаются к агрегату на стадии продажи. Или их можно приобрести в момент покупки техники за дополнительную плату. Рассмотрим некоторые из них.

• Обязательным дополнением к мотоблоку являются грунтозацепы. Это специальные железные колеса с шипованными элементами, которые придают устойчивость технике во время полевых работ. С помощью грунтозацепов мотоблок легко передвигается по любым, даже сложным почвам. Кроме того, они вносят свой вклад в более качественную обработку грунта.
• Всесезонная приставка для мотоблока обеспечит его работу на гусеничном ходу. Благодаря повышенному сцеплению она улучшает проходимость по сложным грунтам и снежному покрову.

• К типичным комплектующим относится подъемный механизм навески. Он в любом положении подъема груза находится горизонтально поверхности. Усилие на педали навески не превышает 10 кг на 100 кг груза.
• Плоскорезы-рыхлители монтируются на мотоблок для перемалывания сорняков в грунте. Срезанные сорняки со временем превращаются в перегной (органическое удобрение).

• Мульчер на мотоблок хорошо справляется с ботвой, сорняками, слабой порослью, но жесткие стволы кукурузы или подсолнечника он переработать не может.
• Полольник или культиватор прополочный можно приобрести в магазинах для сельскохозяйственной техники, они бывают разной формы и размеров. Это один из самых популярных навесов для полевых работ.
• Пресс подборщик для мотоблока (тюковалка) формирует тюковые брикеты с сеном.

На мотоблок устанавливается трехточечная навеска, но важно знать тип конструкции (плуг, борона и т. д.).
Ежи представляют собой диски с шипами разных размеров, их применяют для окучивания и прополки картофеля.
Мотоблоки, оснащенные щетками, используют для уборки тротуаров, дорог от падающих листьев и снежных наносов.

Уход за навесным оборудованием

При использовании навесного оборудования важно выполнять правила его эксплуатации:

1. Когда производится подсоединение дополнительного устройства на мотокультиватор, необходимо каждое действие выполнять строго по инструкции.
2. После выполнения работы необходимо очистить рабочие части устройства.
3. При наличии в навесном оборудовании резьбовых соединений их нужно аккуратно смазать машинным маслом.

Обратите внимание! При выборе оборудования нужно учитывать, что навесные устройства, предназначенные для мотоблока, не рассчитаны на подсоединение к мотокультиватору. Использовать навесное оборудование для культиваторов нужно для расширения функциональности

При этом нужно помнить, что подсоединение должно выполняться строго по инструкции

Использовать навесное оборудование для культиваторов нужно для расширения функциональности. При этом нужно помнить, что подсоединение должно выполняться строго по инструкции.

Навесное оборудование

Давайте разберемся какие насадки для культиватора “Крот” для этих целей используются. Вспахивание огорода может проходить двумя способами:

• с помощь одного-два (в редких случаях три) комплекта фрез;
• навесным оборотным плугом.

Фреза

Фреза

В этом случае на вал редуктора надеваются фрезы, диаметр которых достигает 33 см. При этом диаметр вала фрезы мотокультиватора “Крот” составляет 25 см. Для легких земель достаточно закрепить один-два комплекта фрез, для целинных грунтов — даже три (с каждой стороны культиватора по три штуки, всего шесть).

Перед началом вспашки, необходимо немного перестроить мотокультиватор:

• Пневматические опорные колеса необходимо приподнять. Движение культиватора будет осуществляться за счет вращающихся на валу фрез. При этом будет выполняться двойное действие: движение вперед и вспашка почвы.
• Сошник прицепляют к прицепной скобе, размещенной в задней части мотокультиватора, который будет выполнять роль тормоза. По сути, сошник для культиватора “Крот” предназначен для ограничения глубины погружения фрез в почву.
• Выполнив все эти действия, можно смело приступать к работе.

Разновидности фрез

От качества этого прицепного оборудования зависит и качество вспашки, поэтому к выбору фрезы нужно подходить очень ответственно.

Для данного мотокультиватора существует несколько типов фрез:

• “Гусиные лапки”.
• Саблевидные ножи (их еще называют активными).

Вас, наверное, интересует, когда лучше надеть “гусиные лапки” к мотокультиватору “Крот”, а когда саблевидные ножи? Идеальным решением для почв повышенной твердости станут именно “гусиные лапки”.

Треугольные резаки легко прорезают почву, причем никаких налипаний грунта и растений не происходит. Культиватор “Крот” уверенно движется вперед не пробуксовывая на самых сложных участках. Для более легких почв применяются активные фрезы.

Насадки на вал культиватора могут быть:трехлепестковыми и четырехлепестковыми. И те и другие эффективны в работе агрегата.

Некоторые умельцы часто совершенствуют фрезы, доведя диаметр до 50 см. По словам экспертов производить оборудование больших размеров нецелесообразно.

Плуг

Для вспашки навесным оборудованием, как оборотный плуг, необходимо снова перестроить культиватор:

Плуг

• Снять фрезы с вала редуктора;
• Снять сошник в задней части культиватора;
• Надеть на вал редуктора металлические колеса с грунтозацепами;
• Закрепить в задней части агрегата при помощи специальной сцепки оборотный плуг.

Когда металлические колеса с грунтозацепами вращаются, они вспушивают землю, плуг прорезает ее на глубину 15, 25 или 30 см (в зависимости от модели “Крот”).

Сцепное оборудование

Сцепка

Сцепка — один из важнейших узлов агрегата, ведь благодаря ей к этому агрегату можно присоединить любое навесное оборудование, будь то плуг, тележка, картофелекопалка и т. д.

Разделяют два типа сцепок:

• с регулировкой;
• нерегулируемые.

Схемы сцепок культиватора “Крот”  для тележки

Схема общей сцепки

Схема самодельной сцепки

Косилка

Косилка навесная

Перечисляя все существующие насадки для мотокультиватора “Крот” мы просто не можем не упомянуть косилку. С помощью этого устройства, мотокультиватор превращается в полноценную газонокосилку, которой можно заготовить сено для рогатого скота, поддерживать красоту газонов во дворе, подстригать траву в саду и многое другое. Высота среза, произведенного такой косилкой будет иметь размер всего 4 см.

Многие владельцы агрегата интересуются, как сделать косилку на культиватор “Крот” самостоятельно. В Интернете множество интересных обзоров, повествующих о таких модернизациях.

Подробности и нюансы

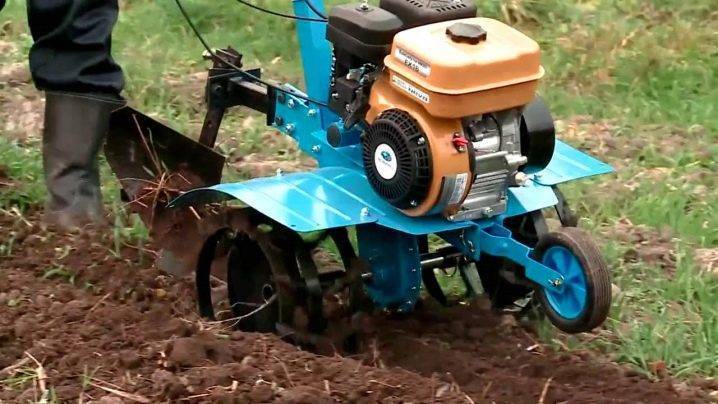

Важно понимать, что сошник, устанавливаемый на мотоблоки и мотокультиваторы, не способен выполнять ту же работу, что и аналогичные устройства на «больших» тракторах. Бессмысленно ждать от них:

• подрезки;
• рыхления земли;
• формирования канавок.

Есть только две доступные функции: регулировка глубины и темпа обработки земли, а также дополнительная опорная точка при хранении. Оттого могут встречаться различные наименования этой детали:

• упор-ограничитель;
• регулятор вспашки по глубине;
• шпора (в линейках ряда европейских фирм).

Сошники, ставящиеся на отдельные модели мотоблоков (культиваторов), могут иметь всего 2 регулировочных положения. Есть даже такие, у которых заглубление острого конца не регулируется. Пример — фирменный сошник Caiman Eco Max 50S C2. Зато возможно изменение скорости перемещения культиватора путем манипуляций с ручками. К сведению: на мощных культиваторах и мотоблоках сошник обязательно должен свободно перемещаться вправо и влево.

Правильная организация работы при использовании сошника такова:

• нажатие рукояток;
• остановка культиватора;
• ожидание, пока будет разрыхлена земля вокруг фрез;
• повторение на следующем участке.

Когда планируется распашка целины, обычно заглубление фрез делают сравнительно небольшим, чтобы оценить результат. Лишь после обработки пробной доли участка можно сказать, нужно ли менять глубину или нет. Если мотор при сокращении глубины обработки начинает разгоняться, приходится заглублять сошник чуть больше. На мотоблоки типа «Нева» регулятор устанавливают для начала в среднем положении. Затем, ориентируясь на плотность земли и легкость ее преодоления, проводят окончательную регулировку.

О том, что такое сошники для мотоблока и как правильно их установить, смотрите в видео ниже.

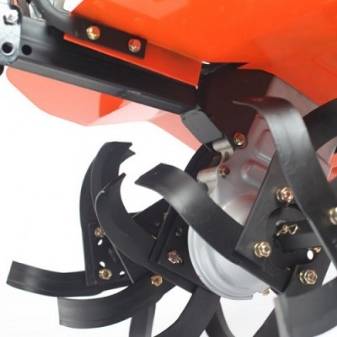

Фрезы

Навесные механизмы можно прицепить на мотоблок и при их помощи рыхлить, окучивать землю, бороться с сорняками и вредителями. К числу таких приспособлений относят фрезы с разным количеством ножей. Эти элементы крепятся сзади мотоблока. Чем быстрее движется сельхозмашина, тем лучше работают эти насадки. Фрезы на мотоблок Patriot можно устанавливать с ножами саблевидной формы и в форме «гусиных лапок». Они имеют ось вращения, на них насаживают блоки (секции), каждая из которых содержит три или четыре режущих элемента. Ножи бывают с загнутыми лезвиями вправо или влево (соответственно, называются правыми и левыми режущими элементами).

Каждая собираемая секция расположена под небольшим углом к предыдущей части. Это даёт возможность ножам мягко и поочередно входить в грунт. Такая особенность сборки отражается на глубине вспашки земли, его качественной обработке. Изготовители продают фрезы в разобранном виде. Сборку их можно выполнить самостоятельно, следуя прилагаемой инструкции. «Гусиные лапки» отличаются специфической формой. Они сделаны в виде треугольника. Такая фреза цельная, её изготавливают таким образом, что разборке она не подлежит.

Режущие элементы «гусиные лапки» применяют для того, чтобы вспахать необработанной ранее земли, например, целины. Такая фреза с ножами характеризуется высокой проходимостью. Глубина обработки почвы достигает 35-40 см. Недостаток этого вида навесных конструкций состоит в том, что по прочности они уступают элементам, изготовленным в виде сабли из прочной стали.

О том, что покупать из навесного оборудования в первую очередь, смотрите в следующем видео.

Как правильно установить?

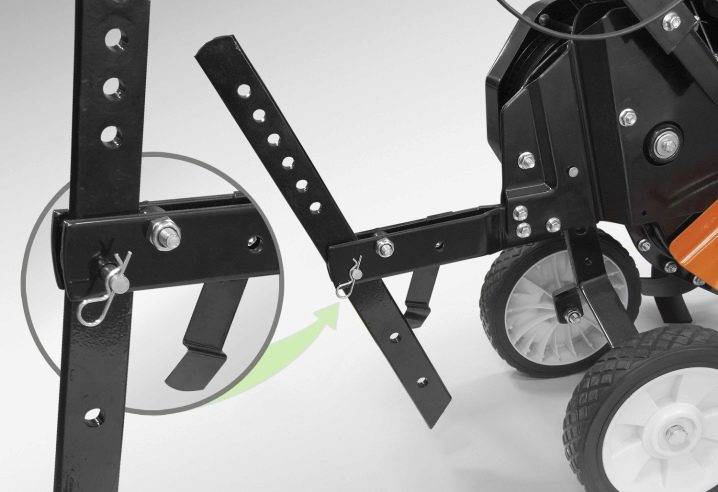

Сначала надо поставить серьгу. Уже к ней надо будет присоединять рабочую часть. Прикрепляют ее, используя шплинты и втулки

Важно: крепления следует вставлять во второе снизу отверстие. Это позволяет отрегулировать заглубление фрез оптимальным образом для полноценной обработки земли

Бывает так, что стандартного заглубления (на 20 см) оказывается недостаточно. Чтобы настроить сошник на более глубокий заход, его опускают и прикрепляют к серьге сквозь верхние отверстия. Наоборот, если требуется обработать только самый верхний слой земли, перед применением инструмента его прикрепляют через нижнее отверстие. Специалисты рекомендуют первоначально устраивать пробный прогон мотоблока. Только он покажет, все ли сделано правильно.
