Минитрактор

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.

1. Необходимо приготовить 2 поворотных кулака от автомобиля ВАЗ Классика.
2. Из профильной трубы (квадрат 40х40 мм) отрезается необходимой длины кусок. От длины данной балки будет зависеть ширина колеи.
3. Далее, к этой трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Рулевую сошку отсоединять не нужно — она пригодится при установке механизма рулевого управления.
4. К уголкам привариваются кронштейны, в которые устанавливаются шаровые опоры.
5. Передняя балка минитрактора также имеет по центру качающий механизм. В данном случае он вместе с крестовиной снят из автомобиля УАЗ.

Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Branson 5220C

Преимущества

Внешний вид Большое количество скоростей Удобная кабина с отопительной системой Грузоподъемность

Недостатки

Цена

Branson 5220C можно отнести к категории наиболее дорогих. И это вполне объяснимо. Сельскохохяйственный полноприводный мотор позволяет обрабатывать большие площади. Мини-трактор сгодится для использования как на фермерском хозяйстве, так и в более масштабных проектах. Мотор работает полностью на дизельном топливе. Двигатель устройства имеет 4 цилиндра и его мощность достигает 55 л.с. Именно благодаря ей мини-трактор может разогнаться до 23,8 км/ч. Коробка передач мини-трактора имеет 24 скорости – 12 передних и 12 задних.

Внешний вид мини-трактора также приятно удивляет. Он несколько похож на трактор Grasshopper GH 220, но отличается от него качеством сборки. В надежности этого агрегата можно не сомневаться. Размеры составляют 331,6×132-182×236 см. Стоит отметить, что кабина здесь полностью закрытая, а ее высоту можно менять по своему усмотрению. То есть при заказе мини-трактора необходимо сразу указывать нужную высоту.

В кабине имеется полноценная отопительная система, а также кондиционер. Сидение максимально удобное для снижения нагрузки со спины водителя. За счет того, что кабина мини-трактора полностью герметична, на нем можно работать в любое время года.

Вес составляет 2015 кг, а максимальная грузоподъемность 1500 кг. Помимо всего прочего, на такой трактор можно крепить различные вспомогательные устройства вроде плуга.

Как делают салют на праздники

Каждый салют неповторим, и в этот раз москвичей ждёт новинка.2. Нет, это не ядерный чемоданчик, так выглядят пульты управления салютными установками.3. От использования компьютеров пришлось отказаться, техника зачастую подводила в сложных погодных условиях. А этим пультом можно запустить снаряды даже вручную.4. 195 мм снаряды, каждый имеет определенную маркировку и цветовую гамму.5. 310 мм снаряд, чтобы зарядить всю установку у бойцов уходит около часа.6. Установки для 105 мм снарядов.7. К сожалению запуск 310 мм снарядом нам не показали, т.к. опасались что выбьет стекла ближайших зданий.8. Много шума и дыма! ))9. А вот так это выглядит в небе, естественно днем смотрится не очень.10. Вот с этих машин и будет производиться салют.11. Салютная!12. Пушки зис3, 18 пушек обеспечивают звуковую поддержку салюту на территории всей Москвы!13. Чтобы не получить контузию, приходиться стоять с открытым ртом, ребятам у пушек явно не позавидуешь.14.15. Эти пушки сохранились и используются со времен ВОВ.16. Службу в части проходят обычные солдаты срочной служба, рассказывают что служба идет легко.За организацию съёмки выражаю благодарность: Министерству обороны Российской Федерации.Взят у taek в 449 салютный дивизион. Или как делают салют на праздники.Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите на shauey@yandex.ru Лера Волкова (multypassport@gmail.com) и Саша Кукса (alxmcr@gmail.com) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта http://bigpicture.ru/ и http://ikaketosdelano.ruПодписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках и в гугл+плюс, где будут выкладываться самое интересное из сообщества, плюс материалы, которых нет здесь и видео о том, как устроены вещи в нашем мире.Жми на иконку и подписывайся!

Tags: Московская область, салют

Tags: Как сделать минитрактор из мотоблока салют

Самодельные мини-трактора или, как сделать трактор. Преимущества и недостатки самодельных минитракторов

Мини-трактор, сделанный своими руками, получается гораздо дешевле заводских моделей, а по своей функциональности иногда может дать фору более мощным тракторам. Самоделка может использоваться на огородах и фруктовых садах, для обработки посевных площадей (не превышающих 10 гектар), транспортировки малогабаритных грузов и уборочных работ.

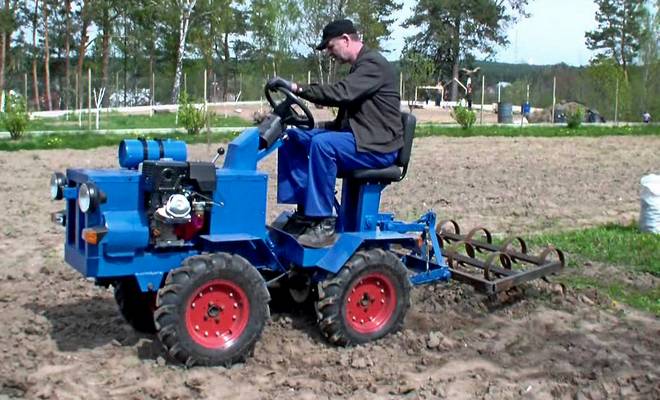

Самодельный мини-трактор 4*4

Себестоимость такой машины окупается буквально за один сезон , ведь основные узлы и механизмы обычно снимаются со сломанной техники или приобретаются по бросовым ценам. Некоторые фермеры переоборудуют в мини-трактор другую технику. В этом случае, процесс изготовления техники значительно упрощается.

Из недостатков можно отметить сложности в подборке подходящих деталей. Кроме того, при выходе из строя некоторых узлов, могут возникнуть проблемы с заменой или ремонтом. Ведь как ни крути, а трактор собирается из старья, поэтому некоторые детали невозможно отыскать.

Чтобы заготовить чертежи, необходимо обладать техническими навыками и знаниями. Ведь мини-трактор должен работать с навесным и прицепным оборудованием, для этого необходимо рассчитать тяговое усилие двигателя.

Совет! Собранный своими руками мини-трактор, необходимо поставить на учёт в ГИБДД. Иначе при выезде на дорогу самоделка может отправиться на штрафную стоянку, а вам выпишут денежный штраф.

Разновидности техники

Технические характеристики минитрактора зависят от его разновидности и конструкционных особенностей. Существует 3 класса минитракторов:

1. Домашний (легкий). Мощность – до 5 кВт, площадь обрабатываемого участка – до 4 тысяч м2. Дополнительное оборудование: грабли, бороны, навесные валики.
2. Полупрофессиональный (средний). Мощность – до 15 кВт, площадь обрабатываемого участка – 5-7 тысяч м2. Дополнительное оборудование: культиватор, планировщик, сеялка, аэратор, снегоотвал.
3. Профессиональный (тяжелый). Мощность – свыше 40 кВт, площадь обрабатываемого участка – несколько десятков тысяч м2. Предназначен для обработки обширных сельскохозяйственных угодий.

В зависимости от характеристик и функций, минитракторы подразделяются на 3 типа (райдеры, садовые минитракторы, общего назначения):

1. Райдер. Самый маломощный трактор. Маневренный, отличается высокой проходимостью, имеет нулевой поворотный радиус, прост в управлении. Мотор размещается на задней части ходовой. Функции: стрижка газонов, уборка снега, удобрение грунта, заготовка сена.
2. Садовый минитрактор. Мощный, большой трактор. Имеет расширенный функционал, так как навесное и прицепное оборудование устанавливается с двух сторон. Функции: культивация, вспахивание земли, погрузочная работа, уборка травы и снега, заготовка сена, удобрение. Двигатель занимает переднюю часть, что сказывается на маневренности, снижает устойчивость на склонах.
3. Минитрактор общего назначения. Миниатюрная копия крупногабаритного. Универсальная техника, использующаяся для всех видов сельскохозяйственных и коммунальных работ.

Райдер Минитрактор Husqvarna

Двигатель для минитрактора обладает мощностью от 10 до 50 л. с. и бывает:

1. Электрическим. Малая мощность и необходимость частой подзарядки в совокупности с дешевизной, простотой эксплуатации, легкостью и слабым шумом.
2. Бензиновым. Присутствует в большинстве райдеров и минитракторов. Мощность – от 10 до 35 л. с. Трудоемкая эксплуатация техники, тяжелый вес, более высокая цена. Уровень шума – средний.
3. Дизельным. Мощность от 12 л. с., экономичен, имеет длительный срок службы. Отличается высокой шумностью, сложным ремонтом техники, затруднительным запуском в холодный сезон.

Газонокосилка минитрактор: описание, характеристики

Обратите внимание! Двигатель дизельный для минитрактора подходит больше всего, так как характеризуется высокой тягой на малых оборотах. Двигатель для минитрактора представлен в 2-х видах: двухтактном или четырехтактном

Согласно модификации и мощности минитрактора, на него может устанавливаться дополнительное навесное оборудование:

• плуг;
• газонокосилка;
• бульдозерный отвал;
• культиваторная фреза;
• экскаваторное оборудование;
• сеялка для овощей и зерновых культур;
• прицеп для перевозки грузов (до 5 т);
• картофелекопалка;
• кусторез;
• бур;
• вилы.

Это неполный перечень, так как список дополнительного оборудования достигает 50 наименований.

Минитрактор с ковшом предназначен для погрузки и выгрузки дров, урожая, сена, грунта, сыпучих материалов. Передний ковш, оснащенный специальным механизмом выравнивания, нужен также для перемещения леса, работы с траншеями, уборки снега. Нужны прочные шины на колеса на минитрактор с ковшом, так как они подвергаются высоким нагрузкам при работе техники.

Обратите внимание! Если предстоит продолжительная работа, то стоит приобрести минитрактор с кабиной. Такая модификация позволяет снизить негативное воздействие на водителя вибрации, шума, пыли, погодных факторов.

Изготовление минитрактора своими руками. Области применения

Самодельные минитрактора обладают схожими техническими особенностями, что и полноценные агрегаты белорусского , китайского и российского производства, представленные в магазинах. Именно поэтому, область их применения будет фактически одинаковой .

Естественно, основной работой для самодельного агрегата будет вспахивание, культивирование, а также прочая обработка земельных угодий. Данная задача является первостепенной, ведь фермера кормит именно его урожай, т.е. то, что он посадил собственноручно, а без должной подготовки почвы это практически невозможно.

Область применения

Это, во многом, объясняет ту необходимость и незаменимость подобной техники для сельского хозяйства в целом, а также для конкретных фермеров в частности.

Кроме того, с помощью самодельного минитрактора можно осуществлять целый перечень характерных работ:

• уборка снежных массивов в зимнее время;
• транспортировка небольших грузов;
• уборка бытового мусора, а также различной растительности;
• заготовка сена;
• посадка и выкопка картофеля, свеклы и т.д.

Подразумевается, что возможность выполнения подобных работ реализуется только в сочетании с определенным оборудованием, которое выполняет роль вспомогательного. Речь идет о прицепах, роторных и сегментных косилках, снежных отвала и т.д.

KUBOTA B7100

Преимущества

Качество сборки Многофункциональность

Недостатки

Отсутствие навеса

У данной марки есть мини-тракторы в нескольких сериях, представленные большим модельным рядом. Лишь одна серия мини-тракторов KUBOTA предназначена для подсобных хозяйств, остальные же разработаны для работы на более крупных площадях.

Страна производитель – Япония. Именно японцы стараются сделать свои устройства максимально эргономичными и экологичными.

KUBOTA B7100 имеет дизель на 16-25 л.с. Он практически не выделяет вредные газы в атмосферу, а также работает очень тихо.
Техника оснащена мощным мотором с 3-мя цилиндрами. Коробка передач механическая. Клиренс всей линейки данной серии высокий и составляет 240 мм. Колея передних и задних колес регулируется в широком диапазоне. Трансмиссия на 9 скоростей. Также он оснащен двойной блокировкой. Максимальная скорость – 14 км/ч. Не такая большая, как у предыдущих моделей, но для базовых задач, а именно: коммунальных, сельскохозяйственных работ, вполне сгодится. Грузоподъемность достигает 310 кг.

Внешне мини-трактор выглядит аккуратно и компактно. Единственное упущение разработчиков заключается в отсутствии навеса от дождя. В связи с этим время работы ограничивается погодными условиями.

Двигатель

Самодельные трактора комплектуются автомобильными, мотоциклетными и многоцелевыми двигателями. Установка того или иного варианта зависит от необходимой мощности. В советское время популярными были чертырехтактные бензиновые двигатели ЗИД, УД 2, которые выдавали 4,5 — 9 лс, в зависимости от модели. Эти моторы были неприхотливы и имели моторесурс 3000 моточасов.

В данное время стали популярными двигатели китайского производителя Лифан. Их мощность варьируется в широком диапазоне от 2 до 27 лс. Моторы выпускаются с разным положением вала, что позволяет их устанавливать на раме в любом положении. Также имеется линейка дизельных двигателей, которые больше подходят тракторам. Для увеличения крутящего момента на некоторые модели установлен понижающий редуктор, катушка освещения и электростартер. Поэтому самодельный минитрактор с двигателем Лифан будет комфортным в эксплуатации.

Гидравлика

Гидравлическая система предназначена для управления навесным оборудованием. Она опускает плуг в начале борозды и поднимает его в конце. Также эта система управляет бульдозерным отвалом.

Установка гидропривода на минитрактор потребует следующих действий:

1. Смонтировать гидронасос. Он приводится в действие от ременной передачи двигателя. В качестве насоса можно взять гидроусилитель руля от автомобиля либо шестеренчатый насос НШ-10. Он создает давление в масляной магистрали 160 атм.
2. Подобрать гидроцилиндры для навесного оборудования и для отвала. Подойдут цилиндр от трактора МТЗ и привод рулевого управления от комбайна Нива. При выборе нужно руководствоваться диаметром поршня — чем он больше, тем большее усилие создаст шток цилиндра.
3. Для управления системой потребуется гидравлический распределитель. Например, Р 80-3/4 222, который установлен на тракторах ЮМЗ, МТЗ. Его нужно поставить в моторный отсек, а рычаг управления вывести в кабину.
4. Смонтировать гидроцилиндры, приводящие в действие оборудование. Для этого нужно дополнительно приварить кронштейны к раме. При установке кронштейнов надо помнить, что чем меньше угол между вектором приложения усилия и направлением движения механизма, тем мощнее должен быть гидроцилиндр.
5. Подсоединить вал отбора мощности, в качестве которого подойдет шестеренчатый гидромотор ГМШ — 32. Редуктор гидромотора устанавливается в любом месте где подсоединяется оборудование, требующее ВОМ.

Минитрактор из муравья

Собрать простейший минитрактор можно из отжившего свой век грузового мотороллера Муравей. Его плюсом является тяговитый двигатель и наличие 4 скоростей. Привод на задние колеса можно оставить как на мотороллере, только заменить ступицы на автомобильные, для установки колес большего диаметра.

Управление рулем следует сделать как на автомобилях, при помощи балки и рулевой трапеции. Это позволит сильнее нагружать переднюю часть и сделает конструкцию более устойчивой.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

1. Рама. Изготавливается из профильной трубы или швеллера.
2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
3. Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старого автомобиля, который следует укоротить.
4. Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
6. Гусеницы. Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

Т 0,2 ОТ ЧТЗ

Преимущества

Внешний вид Полноценная кабина с подогревом сидения Переключение с гусеничного хода на обычный

Недостатки

Маленькая мощность

Данный мини-трактор произведен в России на ООО “Челябинский тракторный завод-УРАЛТРАК”. Завод выпускает технику в качестве помощника в сельском хозяйстве. Результат превзошел все ожидания. Мини-трактор может пригодиться во многих отраслях сельского хозяйства. Также его можно использовать в коммуналььной и строительной сфере. Фермерам, имеющим маленькое фермерское хозяйство, данный трактор может сгодиться для разравнивания песка, щебня, посадки культур и дальнейшего их сбора.

Внешний вид мини-трактора Т 0,2 приятно удивляет. Полноценная кабина включает в себя систему охлаждения. Удобное сидение позволяет водителю работать долго и при этом не испытывать нагрузки на спину. Движок мини-трактора дизельный, мощность – 12 л.с. В комплектацию входит также гидропривод , 3-точечная навеска и многое другое. Основная особенность данной модели заключается в трансмиссии. Здесь она шестиступенчатая: 5 передних передач и одна задняя. Да, возможно звучит забавно, по сравнению с Японскими или Корейскими моделями, но для российской модели трактора это действительно много.

Мини-трактор Т 0,2 имеет возможность перехода с колесного на гусеничный ход.

Выбор параметров

Тип деятельности, для которого предназначена техника, определяет параметры будущей машины. Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:

1. Габариты. От них зависит маневренность и возможность работы на малых участках.
2. Мощность и тип двигателя. Дизельные двигатели более подходят для такой техники по причине хорошей тяги на низких оборотах. Дизель на 25% экономичнее бензинового двигателя при одинаковой мощности. Он более неприхотлив и долговечен.
3. Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета. Если техника будет использоваться в зимний период, то нужно предусмотреть крепление отвала для расчистки снега.
4. Наличие ВОМ. Он нужен для подключения картофелекопалки, сенокосилки, насоса поливальной системы.

1 Несколько слов об изготовлении минитракторов

Мини-трактор своими руками можно сделать различными способами. Это зависит в первую очередь от того, какой из мотоблоков будет взят за основу. Однако существует стандартный вариант, к которому прибегают чаще всего.

В данном варианте мотоблок будет расположен на заведомо подготовленной раме, которая изготавливается самостоятельно. В качество тормозов будет взят механизм барабанного типа из Жигулей. Также из Жигулей можно взять рулевую рейку. А для разблокировки дифференциала следует возле руля установить ручку, что уменьшит неудобства, которые возникают на поворотах.

самодельный минитрактор из мотоблока и подручных материалов

1.1 Минитрактор из мотоблока МТЗ

Один из самых простых способов приобрести свой трактор – сооружение тракторов из мотоблоков МТЗ 05. Данный мотоблок оборудован 2-цилиндровым двигателем, ездящим на дизельном топливе. При работе нагрузка уходит на переднюю часть, что в существенной мере усложняет процесс работы. Однако данная проблема поддается устранению следующим образом:

• переведите мотоблок в режим косилки;
• полностью демонтируйте переднюю площадку;
• посредством болтов установите на место площадки передние колеса (подойдет от мотоцикла) и руль управления;
• прикрепите регулировочную тягу в верхнюю часть рамы, что прибавит конструкции дополнительную жесткость;
• затем, при помощи электросварочного аппарата прикрепите к площадке водительское сиденье в том месте, где считаете нужным;
• приварите сварочным аппаратом возле двигателя дополнительную площадку для аккумулятора и гидравлического распределителя;
• установите в задней части устройства дополнительную стальную раму, которая необходима для системы гидравлики;
• установите на переднее колесо ручной тормоз.

1.2 Минитрактор из мотоблока Каскад

Каскад – это один из лидирующих на российском рынке сельхозтехники мотоблок. Он имеет 4-ступенчатую коробку передач (две скорости передние, две задние), цепной усиленный редуктор, двигатель ДМ с карбюратором К-946, а также топливный бак на 4,5 литра. Расход топлива по паспорту – 2,7 литра в час.

Минитрактор из мотоблока работает с любым навесным оборудованием

Множество владельцев данного агрегата предпочитают использовать его для переоборудования мотоблока в минитрактор. При этом, переделка мотоблока Каскад под мини-трактор занимает совсем немного времени и усилий, особенно, если в наличии имеется адаптер с сидением. Если же купить адаптер по тем или иным причинам нет возможности, то трактор из мотоблока Каскад можно сделать самостоятельно.

1.3 Минитрактор из мотоблока ОКА

Соорудив трактор из мотоблока ОКА, вы сделаете огромный вклад в уход за земельным участком, так как сократится время и силы, которые расходуются на окучивание и другие виды земельных работ. Кроме того, в такой трактор, как и мотокультиватор, может быть оснащен разнообразным видом съемного оборудования: борону, плуг, грабли, косилку, окучиватель и другие.

Для изготовления самодельных тракторов с мотоблоков чаще всего требуются такие детали и инструменты:

• сварочный аппарат;
• комплект инструментов;
• уголки, листы и трубы из прочного металла;
• два колеса (подойдут мотоциклетные);
• сиденье для водителя.

1.4 Мини-трактор из мотоблока Салют

Мотокультиватор фирмы Салют также хорошо подойдет для того, чтобы соорудить из него собственный мини-трактор. Данный агрегат является интегральным, так как рукоятки могут поворачиваться на 180 градусов. Надежное передвижение обеспечивается за счет 2 цельнолитых колес с резиновыми покрышками. Захват фрезы у Салюта – 80 и 105 см. Что касается движущей части, то Салют может иметь несколько вариантов 4-тактных двигателей, при этом производители моторов также разнятся.

Рама для установки мотоблока

Данная установка оснащена ременной передачей на двигатель от редуктора, при этом, в отличии от других моделей, Салют имеет 2 ремня, что уменьшает проскальзывание ремней, а также увеличивает крутящий момент, передающийся на вал агрегата и срок эксплуатации.

Выбор соответствующего мотоблока

Мотоблок «Нева» отличный выбор для переделки

В первую очередь для минитрактора следует выбрать подходящую модель мотоблока. Необходимо учесть все важные параметры:

• мощность;
• вес;
• тип двигателя;
• размер плуга;
• стоимость и производителя.

Теперь рассмотрим каждую из этих характеристик подробнее.

Мощность. Этот параметр непосредственно зависит от площади, которую предполагается обрабатывать. Соответственно, чем больше участок, тем выше должна быть мощность мотоблока.

Вес агрегата зависит от вида обрабатываемой почвы. В том случае, если для твердой почвы выбрать легкий плуг, то будущий минитрактор вряд ли справится со своим предназначением. То есть, чем сложнее в обработке грунт, тем тяжелее нужен мотоблок, и наоборот.

Чтобы определиться с размером плуга следует учесть глубину будущей обработки, свое терпение и готовность к физическим нагрузкам. Оптимальнее всего выбрать разборную модель с возможностью регулировки по ширине. Это позволит своими руками настроить плуг в соответствии с конкретной ситуацией.

Стоимость и производитель тесно связаны между собой. В том случае, если имеется возможность, то можно приобрести мотоблок от известного производителя. Однако при ограниченном бюджете можно обойтись более дешевыми китайскими аналогами, хотя за меньшую цену получаете и более низкую производительность. Оптимальным выбором являются мотоблоки российских производителей – «Салют», «Фаворит», «Тарпан» или «Нева».

Кабина для минитрактора

Чтобы создать защиту водителя от движущихся и вращающихся деталей, нужно установить защитные кожухи вокруг агрегатов и сделать кабину. Для этого сваривается на раме каркас из тонких стальных труб круглого или квадратного сечения. Он должен сформировать моторный отсек, который будет изолировать двигатель. Затем прикручиваются листы жести на этот каркас. Один лист необходимо закрепить на шарнирах, чтобы иметь доступ к мотору. Он будет капотом.

Хороший обзор на минитракторе обеспечивает кабина открытого типа. В ней устанавливается сиденье и элементы управления. Для защиты от дождя и снега можно сделать съемный навес.

Самодельное навесное оборудование

Пользователь может сделать навеску на минитрактор своими руками. Для этого понадобятся чертежи конструкции, в которой будут указаны параметры изготовляемого оборудования.

КУН

Перед тем как приступить к сборке КУНа, необходимо определиться с размерами навески и подготовить инструменты:

• металлический профиль (толщина металла зависит от вида предполагаемых работ);
• 3 гидравлических цилиндра;
• соединения шарнирного типа;
• сварочный аппарат и газовый резак;
• гаечный и разводной ключ.

Процесс изготовления КУНа:

1. Вырезать внутренний каркас из двух металлических листов.
2. Изготовить стрелу, где 70% длины — это опора, которая будет соединяться с большим цилиндром.
3. При помощи шарниров прикрепить к основе среднюю часть.
4. Присоединить к средней части ковш (его делают из подготовленного металлического профиля).

Бульдозерный отвал

Для того чтобы сделать такую самоделку для минитрактора своими руками, подготовить следующие инструменты:

• бочку из стали;
• стальной уголок 10-15 мм;
• стальной квадрат 30 мм;
• 2 шарнира;
• 3 гидроцилиндра;
• штуцера;
• шланги;
• транспортную ленту (толщина 20 мм);
• заклепки.

Порядок действий:

1. Срезать с бочки верх, затем разрезать ее на 3 части.
2. При помощи пассатижей загнуть все края на 3-5 мм.
3. Из уголка (10-15 мм) сделать усилители и заварить прорезы. Должно быть 2 усилителя по краям, а остальные нужно расположить на расстоянии 20 см друг от друга.
4. Приварить квадрат вдоль всего каркаса снизу и сверху.
5. Приварить раскосины.
6. Установить между уголком и квадратом гидравлику.
7. При помощи шарниров, гидроцилиндров и уголков сделать систему подъема и поворота.

Плуг

Плуг изготавливают из поверхности в виде цилиндра (рекомендуется брать сталь, чтобы избежать изгиба лопасти). Заготовке придают нужную форму: ее подают к вальцам под углом 20-23°, изгибают, а затем молотком по шаблону проводят доработку.

Для навешивания навески на трактор используется сцепка.

Из картона делают шаблон, прикладывают его к трубе и обводят мелом по контуру. Отвал вырезают при помощи газосварки и обрабатывают наждаком. Если необходимо, то дорабатывают форму молотком. Для крепления к тракторной технике используется задняя навеска.

Пошаговая инструкция

Кинематическая схема минитрактора.

В первую очередь следует разработать кинематическую схему будущего минитрактора. Если есть определенный опыт, то можно сделать такую схему самостоятельно или же найти в интернете уже готовые варианты. Вполне возможно, что посчастливится найти чертежи переделки минитрактора из мотоблока для конкретной модели. Это существенно облегчит дальнейшие работы. К тому же в интернете можно найти много видеоматериала, где показывается сборка и модернизация таких агрегатов.

Рама и кузов

Материалом для изготовления рамы могут послужить металлические уголки и трубы. Для крепления различных элементов лучше применить болтовое соединение, а значит, потребуется наличие дрели, а также сварочного аппарата, так как без сварки не обойтись. Желательно добиться оптимального соотношения веса рамы и прочности.

Делать кузов или нет — это уже дело вкуса. Однако с кузовом минитрактор, собранный своими руками, например, на базе «Невы», выглядит более презентабельней, да и к тому же создается дополнительная защита от грязи водителя и различных узлов. Для кузова лучше всего использовать нержавейку.

Сиденье и рулевая

После того как кузов изготовлен и навешен, требуется установить водительское сиденье. На автомобильных разборках можно найти переднее сиденье от старой легковой машины. Главное, чтобы кресло было удобным.

Установку руля своими руками следует проводить после того, как будет прикреплено сиденье, чтобы настроить угол наклона и высоту. Можно выбрать принцип рулевой системы, используемой на картингах. Конечно, придется сделать тяги прочнее и короче, поскольку в таком случае усилия будут намного выше. Так же как и кресло, руль можно найти на авторазборках.

Выбор колес и покрышек

При желании сэкономить можно взять колеса от старого легкового автомобиля, но это создаст определенные трудности при эксплуатации уже готового минитрактора. Для такого агрегата передние колеса в идеале должны иметь диаметр 12-14″. При меньшем диаметре минитрактор будет зарываться «носом» в землю, а при большем – управление будет затруднено. Покрышки, соответственно, подбираются под размер установленных на минитракторе колес.

Установка рычагов

Чтобы сделать управление более удобным, необходимо предусмотреть установку рычагов, которые будут отвечать за тормоз и сцепление. Самый простой способ, который предпочитают многие умельцы – это устройство тросикового привода, сообщающегося с моторным блоком.

После того как переделка завершена, можно выкрасить минитрактор и установить навесное оборудование. Покраска позволит предотвратить появление коррозийных процессов. Перед использованием готового минитрактора на базе мотоблока «Нева» или «Салют» требуется его обкатать. Это нужно для того, чтобы проверить функционирование всех узлов и своевременно устранить все возможные неполадки. Будет обидно, если агрегат, собранный своими руками, выйдет из строя в первый же день работы. Если обкатка прошла нормально — можно прикрепить прицеп, и обкатать минитрактор еще раз.

На видео показано как функционирует готовый самодельный минитрактор.

http://moezerno.ru/texnika/tractors/mini-traktor-iz-motobloka-svoimi-rukami.html

http://uvlechenie.info/chto-kak-pochemu-4/kak-sdelat-minitraktor-iz-motobloka-salyut.phtml

Как изготовить трактор Классика 4х4 своими руками

Самодельный трактор можно сделать из запчастей, что лежат в гараже. Возможно, хозяин давно уже что-то собирался выбросить, но большая часть поможет в конструировании мини-трактора. Классикой является самодельный трактор, оснащенный рамой-переломкой.

Мини-трактор с полным приводом, сконструированный собственными руками, может обладать хорошими техническими характеристиками. Это даст возможность трактору почти ни в чем не уступать аналогам, представленным в специализированных магазинах, даже при том, что мощность самодельного трактора будет меньше. На практике разница мощностей практически не заметна.

Классический мини-трактор используется при сельскохозяйственных работах, в том числе при:

• вспахивании приусадебных участков для их подготовки к дальнейшей работе;
• культивировании почвы, удалении сорняков;
• бороновании почвы;
• посевных работах на заранее подготовленной почве;
• посадке и выкапывании картофеля.

Применение самодельного агрегата может быть более широким, если заранее предусмотреть это при его конструировании. Если ничего не упустить, можно будет использовать для перевозки грузов, уборки снега и стрижки газонов и лужаек. Может использоваться он и при заготовке сена для скота.

Таким образом, Классика 4х4 может в значительной степени улучшить жизнь сельскохозяйственного работника и жителя загородного дома, так как с помощью такой техники можно выполнять абсолютно любые работы.

Рассмотрим инструкцию по конструированию. Самая важная часть изготовления самодельного агрегата — чертеж. Правильно составленная схема позволит успешно сконструировать агрегат

При подобной сборке важно понимать, что некоторые детали придется подгонять под особенности мотора и рамы, ведь комплектующие, как правило, берутся из различной техники, отсюда и несовпадения по размеру. Подгонка деталей проводится на токарном станке

После составления чертежа можно приступать непосредственно к сборке, которая предполагает несколько этапов. Рама собирается из траверс и лонжеронов с трехступенчатой структурой. 1 ступень — швеллер №10, последняя — стальная квадратная труба 80х80.

Траверса сзади изготавливается из швеллера №16, траверса спереди — из швеллера №12.

Если мини-трактор конструируется на основе мотоблока, то двигатель, расположенный на нем, будет выполнять роль силового агрегата. Если агрегат собирается другим способом, мотор придется купить отдельно. Подойдет любой агрегат, работающий на дизельном топливе, с мощностью более 12 л.с. Оптимальный вариант — мотор на 40 л.с. с функцией водяного охлаждения.

Детали придется подвергать доработке — сконструировать маховик мотора, немного убрав заднюю часть и сделать отверстие в середине.

Мост можно установить как есть, ничего с ним не делая. Он закрепляется к раме с помощью четырех стремянок.

Колеса подойдут от любых легковых автомобилей, оптимальный диаметр 18 дюймов.

Руль стоит усилить гидравликой, взятой с другой сельскохозяйственной техники. Но необходимо установить масляный насос.

Не стоит забывать и об обустройстве водительского места, предусмотреть, чтобы при работе человек не упирался коленями в рулевую колонку.
