Картофелекопалка для мотоблока Нева

Картофелекопалка своими руками

Для осуществления работ на больших площадях лучше покупать сельскохозяйственную технику от завода-производителя. Для выкопки картофеля на небольших земельных участках можно изготовить картофелекопалку своими руками.

Самодельная картофелекопалка для мотоблока «Нева» должна легко агрегатироваться с ним, быть эффективной в работе и подходить к типу обрабатываемой почвы.

Для изготовления простой модели веерного типа особые материалы, сложные чертежи и замеры не нужны. Основу устройства можно сделать из обыкновенной старой лопаты, прутья — из арматуры или зубьев садовых вил.

Для того чтобы изготовить к мотоблоку «Нева» картофелекопалку вибрационного типа самостоятельно, необходимы грамотные чертежи со всеми элементами конструкции, подручные материалы, вспомогательные инструменты и оборудование.

Для работы необходимо следующее:

  • аппарат для сварки;
  • болгарка;
  • дрель, сверло;
  • ножницы для металла;
  • молоток;
  • гаечные ключи.

Данная самодельная картофелекопалка состоит из таких основных частей:

  • рама;
  • подвесная часть;
  • колеса и почвозацепы;
  • тяга.

Картофелекопалка для мотоблока «Нева», чертежи которой будут отсутствовать, не установится к агрегату, устройство будет неэффективным в работе.

Навесное устройство вибрационного типа можно изготовить с помощью пошаговой инструкции:

  1. Берут заготовку или квадратную профильную трубу 40х40 мм длиной 4 м, разрезают ее на участки по 80 и 120 см.
  2. Сваривают их в виде прямоугольника. Стороны должны находиться перпендикулярно друг к другу (90°).
  3. На расстоянии 1/4 длины рамы приваривают перемычки для монтажа вертикальных регулировочных тяг.
  4. Со стороны перемычек на расстоянии 5 см от края рамы прикрепляют металлический квадрат стороной 50 см, далее через 20 см крепят второй квадрат со стороной 40 см, через 40 см приваривают профиль 30 см. Соедините их полосой из листа металла.
  5. Рало должно быть изготовлено из металла толщиной 0,3 мм. По чертежу ножницами для металла вырезают 2 лопасти и сваривают плуг.
  6. Закрепляют все элементы крепежным прутом, при этом необходимо простучать молотком центр лопастей для объема конструкции и удобства захвата грунта.
  7. Решетку делают из арматуры диаметром 10 мм и длиной 120 см. Через каждые 5 см приваривают.
  8. В специально приготовленные отверстия устанавливают оси, соединяют их с рамой, устанавливают колеса.

Самодельная картофелекопалка готова.

Как сделать самостоятельно?

Каждый человек может купить картофелекопалку к мотоблоку «Нева». Любая из них имеет совсем простую конструкцию и разные преимущества. Чтобы немного облегчить свой выбор, можно сделать ее своими руками. Тем более что особых затрат и усилий не понадобится. Для изготовления самой простой модели достаточно будет взять обычную старую лопату и несколько арматурных прутьев. Если прутьев нет, то сгодятся зубчики из ненужных вил.

А вот самодельная вибрационная картофелекопалка потребует не только изучения мотоблока, но также и грамотно сделанных чертежей. Кроме этого, необходимо помнить, что такая конструкция сможет в итоге справиться с разными грунтами: и легкими, и тяжелыми.

Чтобы приступить к работе над копалкой, необходимо знать, из каких элементов она состоит. В первую очередь – это ходовая часть, затем самой рамы, некоторых подвесных элементов, а также регулировочной тяги. Ознакомившись с ними, можно приступать к разработке чертежей, где нужно подробно указать все размеры будущей конструкции.

После этого начинается сама работа над моделью. Ее можно сделать в несколько этапов.

  • Первое, что надо сделать – это сконструировать раму. Для этого понадобится любая имеющаяся дома труба с подходящим размером. После этого ее нужно разрезать на части, а затем сварить.
  • Далее необходимо установить перемычки, которые нужны для того, чтобы можно было установить тяги для управления всей конструкции. Их надо закрепить на четвертую часть всей длинны рамы. Со стороны, которая находится напротив, прикрепляются колеса.
  • После этого можно заняться установкой вертикальных стоек. Для этого в том месте, где уже есть перемычки, необходимо прикрепить два небольших квадрата, причем металлических. Далее ставятся стойки, которые в итоге должны быть соединены небольшой полоской, сделанной из металла.
  • Затем можно приступать к изготовлению рала. Одна заготовка прикрепляется к стойкам, а вторая – с другой их стороны. После этого их надо сварить вместе и изогнуть в нужную форму.
  • Далее делается решетка. Для этого к ралу необходимо прикрепить прут, а вторую его часть вывести и прикрепить к тягам.
  • В завершение всего нужно установить колеса, после чего заняться регулировкой тяговой системы.

Конечно, для многих огородников, сделать такую нестандартную самодельную конструкцию будет тяжело. К тому же возможно, заводской агрегат будет и прочнее, и лучше. Однако, сделав копалку дома, ее можно подогнать именно под те грунты, которые находятся на данном участке.

Выбор в любом случае остается всегда открытым. Сделать его в сторону покупной копалки, или сконструировать из подручных средств, немного сэкономив деньги.

Как копать картошку мотоблоком

При выборе мотоблока для личного подсобного хозяйства предпочтение следует отдавать тем моделям, которые рассчитаны на эксплуатацию с дополнительным оборудованием разных типов. А сами прицепные агрегаты (плуг, окучник, картофелекопалка, косилка) можно изготовить в домашней мастерской.

Уборка картофеля мотоблоком проводится не только на больших площадях, механизированный помощник будет востребован и на дачном участке. Надо только оснастить его навесным оборудованием (купленным или изготовленным самостоятельно). Принцип действия у всех агрегатов похож. Лемех вонзается в грядку, поднимает пласт земли вместе с корнеплодами, оставляя их на поверхности. Человеку остается только собрать выкорчеванный картофель в мешки.

При выборе мотоблока учитывают мощность агрегата и тип почвы, на которой он будет применяться. С помощью мотоблока средней мощности за час можно собрать урожай с 20 соток земли. Для уборки урожая с большого картофельного участка подойдет мотоблок, мощность которого больше 5 л. с., для меньших участков можно выбрать агрегат полегче и с меньшей мощностью.

К тому же механизированной может быть и прополка картошки мотоблоком, и окучивание.

Принцип работы и популярные типы картофелекопалок

Размеры картофелекопалки грохотного типа для мотоблока Нева

Разработано несколько типов картофелекопалок для мотоблока «Нева». Все они работают по одному принципу. Специальные зубья насадки во время движения проникают вглубь почвы, на глубину, где располагается основной массив картофеля. Дальше весь слой, корнеплоды вместе с землей, выбрасываются на поверхность. Почва, которая пристала к клубням, в той или иной степени отпадает от стенок. Собирать с земли их приходится вручную.

По принципу действия все картофелекопалки делятся на активные и пассивные.

Пассивная самая простая, но менее эффективная. Она имеет форму обычной лопаты, у которой нижний край заострен так, что конструкция получила сердцеобразную форму. Вверху расположены зубцы. Острая часть входит в землю и помогает внедрить зубья, которые поднимают корнеплоды вместе с частью земли. Они подаются на зубцы, комья земли распадаются, картофель падает на поверхность почвы. Крепление к мотоблоку насадки осуществляется при помощи сцепки. Преимущества пассивной копалки:

  • низкая цена;
  • надежность и простота использования.

Устройство картофелекопалки

Недостатки насадки:

  • невысокая производительность;
  • необходимость вручную подбирать корнеплоды;
  • комья земли не полностью разбиваются о зубья, поэтому часть корнеплодов сложно заметить под ними.

К насадкам пассивного типа относятся модели КВ модификаций 1, 2, 3. Они отличаются толщиной и формой элементов в зависимости от типа обрабатываемой почвы.

Активный тип

Картофелекопалки для мотоблока активного типа лучше очищают картофель от грунта. Они делятся на 2 вида:

  • транспортерные, в которых почва с корнеплодами, подрезанная ножом, проходит по небольшому транспортеру;
  • вибрационные (грохотные) отличаются тем, что вместо транспортера используется вибрационный стол.

Насадки обоих видов имеют колеса, которые могут быть использованы для регулировки глубины погружения подрезывающей части.

Грохотная картофелекопалка подрезает почву лемехом или ножом. Картофель вместе со слоем земли попадает на просевную решетку. От вибрации клубни трясутся, земля опадает с них вниз. Затем на нее падают корнеплоды. Поверхность после обработки получается ровной, без комьев. Клубни хорошо видны, их легко собирать в ведра. Представителями серии насадок такого типа являются 2КН, ККМ-1, Кум-1. Они имеют схожесть в технической части, а отличаются названием в зависимости от производителя.

В транспортерной картофелекопалке процесс проходит по тому же принципу. Только почва отпадает не в процессе вибрации решетки для просева, а от механического воздействия прутьев транспортера.

Подключают активные копалки через редуктор, ремень или вал отбора мощности. Для мотоблоков без ремня есть специальные адаптеры. Преимуществом таких приспособлений есть то, что корнеплоды в процессе уборки не повреждаются.

Все виды копалок работают практически по одному принципу. Отличаются мощностью и производительностью. От этих параметров зависит, для грунтов какой плотности их используют. Большинство картофелекопалок подходят для мотоблоков «Нева», «МТЗ», «Салют», «Кентавр», «Заря». Покупая картофелекопалку, уточняют, подходит ли она для имеющегося мотоблока или нужно докупить крепеж.

Основные модели

Здесь рассмотрены основные модели на мотоблок Нева.

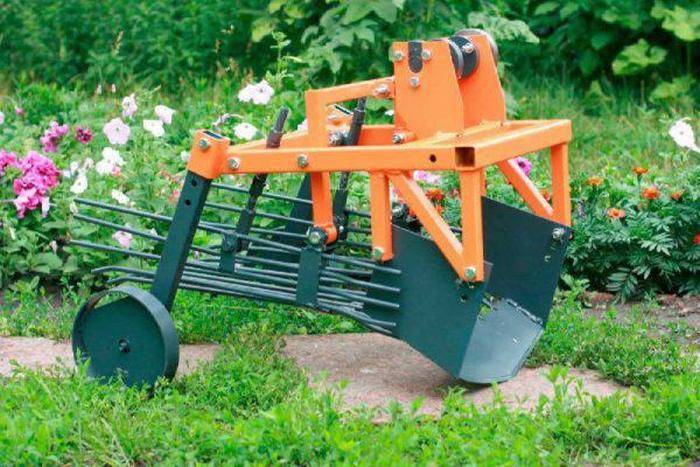

Модель картофелекопатель вибрационный

Технические характеристики:

  • вес – 36 кг;
  • габариты – 710×680×730 мм;
  • скорость – 2 км/ч;
  • производительность – 0,15-2 га/час;
  • глубина копки – 20 см;
  • ширина площади захвата – n/a.

Главное достоинство — выкапывает каждую картофелину, при этом скорость остаётся максимально высокой.

Модель КВМ-3

Эта модель является вибрационной модульной машиной грохотного типа. Крепится к шкиву и с левой, и с правой стороны.

Отличительная деталь — статический нож. Он закрепляется на основной раме. Соединение происходит через переходник, который создаёт вибрацию. За счёт мощной вибрации механизм глубже врезается в землю, лучше стряхивает комки земли с клубней.

Технические характеристики:

  • габариты – 900×670×560 мм;
  • вес – 34 кг;
  • производительность – 5-20 соток в час;
  • глубина копки – 20 см;
  • ширина площади обхвата – 39 см.

Достоинство модели — возможность проведения работ на очень тяжёлом, сложном грунте. Это возможно благодаря ножу.

Модель Полтавчанка

Полтавчанка — это вибрационная грохотная модель. Она универсальна и подходит для работы со всеми типами мотоблоков. В комплекте к насадке предусмотрен ремень и штиф. Крепить можно слева, справа и на заднюю сторону.

Картофелекопалка предназначена для работы с грунтом среднего типа тяжести и влажностью не больше 30%.

Технические характеристики:

  • габариты – 950×790×800 мм;
  • вес – 34 кг;
  • производительность – 25 га/час;
  • скорость – 2 км/ч;
  • глубина копки – 25 см;
  • ширина площади захвата – 40 см.

Достоинствами механизма являются: лёгкий вес и компактные размеры, что позволяет переносить картофелекопалку на руках.

Самодельное устройство

Так как конструкция картофелекопалок не отличается высокой сложностью, при желании можно изготовить такой агрегат самостоятельно. Если требуется обрабатывать большие площади, стоит ориентироваться на промышленное оборудование. Основные элементы конструкции изготавливаются следующим образом:

  • Рама — из трубы квадратного сечения 40х40 мм необходимо сварить прямоугольный каркас, имеющий размеры 120х80 мм.
  • Крепления для тяг — они должны крепиться не к середине рамы, а примерно на четверть от ее длины. С обратной стороны необходимо установить две трубы в вертикальной плоскости, которые станут основой колесной части.
  • Стойки — на расстоянии примерно в 50 мм от края рамы крепится отрезок трубы квадратного профиля длиной 500 мм. Затем необходимо смонтировать еще две стойки. Одна из них имеет длину в 400 мм и устанавливается на расстоянии в 15−20 мм от первой, а вторая отстоит от предыдущей на 40. Ее длина при этом равна 300 мм.
  • Увеличить жесткость стоек можно с помощью полосок металла толщиной в 0.5 мм, установленных в нижней части конструкции под углом в 45 градусов.
  • Лемех — из стального листа толщиной более 0,3 мм вырезаются по шаблону две лопасти, которые затем свариваются в единую конструкцию.
  • Скатная доска — является продолжением конструкции агрегата и изготавливается из арматуры диаметром около 10 мм, а длина прутьев составляет 120 мм. Стержни необходимо приваривать на расстоянии в 40−50 мм друг от друга.
  • Колесная база — проще всего взять колеса от неисправной садовой тележки. Изготовив предварительно оси, их следует прикрепить к раме, после чего на них устанавливаются колеса.

  Гидропоника как метод выращивания зелени в домашних условиях

Это простейшая конструкция картофелекопалки вибрационного типа, которая может быть изготовлена самостоятельно. Другие виды этих устройств, например, роторная, отличаются более сложной конструкцией. Если необходимо обрабатывать небольшой земельный участок, то нет смысла искать такие узлы, как редуктор, чтобы изготовить сложный агрегат.

Как работать с картофелекопалкой

Принцип работы картофелекопалки прост: она поднимает клубни на поверхность, с грядки их нужно собрать вручную

Однако стоит обратить внимание на то, как крепится оборудование, и как оно ведет себя в работе

ККМ-1

Установка с помощью шкива занимает 5-7 минут. Он крепится на три болта и дает достаточно жесткую сцепку оборудования. Со временем потребуется замена ремня, однако он стоит недорого

Перед работой важно проверить, смазаны ли втулки на приборе. При необходимости смазку нужно обновить

Картофелекопалку ККМ-1 фирмы «Нева» можно отрегулировать по глубине погружения ножа и по углу наклона грохотной решетки. Всего у активных элементов изделия три положения, меняя которые, можно приспособить работу агрегата под условия конкретного участка. Для тяжелых мотоблоков эту копалку можно оснастить ступенькой для ног, чтобы в процессе работы стоять на агрегате, а не идти за ним.

ККМ-1

Полтавчанка вибрационная

Наиболее просто она крепится к мотокультиваторам с левым расположением шкива. Картофелекопалка вибрационная весьма практична, хотя и выглядит неказисто. Она имеет удобные габариты, что облегчает транспортировку к земельному участку. Из особенностей стоит отметить:

  • нестандартную форму ножа, способного резать даже тяжелые почвы;
  • рамка вытряхивателя оснащена усилениями в местах, испытывающих в работе наиболее сильную нагрузку;
  • вытряхиватель движется по подъемно-толкающей траектории, благодаря чему клубни хорошо очищаются.

Важно! Если мотоблок дизельный, агрегат разрешается подключать к валу отбора мощности только после снижения количества оборотов. Для этого используется специальная ременная роликовая система

«Нева»

Вибрационная оригинальная картофелекопалка для мотоблока «Нева» крепится к культиватору с помощью шкива и натяжного ролика. Глубина погружения подрезающего грунт ножа регулируется высотой колес. При работе с тяжелыми почвами скорость сепарации грунта можно уменьшить, чтобы картофелекопатель справлялся с нагрузкой и шел по колее ровно.

КВМ-3

Этот прибор подходит только для культиваторов с мощностью не менее 6 л.с. Его активная часть чуть шире и ниже, чем у большинства других моделей, за счет чего он идет более равномерно на тяжелых почвах. Преимуществом КВМ-3 считают его сравнительно невысокую цену – от 8000 рублей в Москве. Однако при эксплуатации установка требует некоторых усилий.

На заметку. Сцепка с мотоблоком осуществляется просто, но сложности возникают с регулированием глубины копки и угла наклона активного ножа. При покупке нужно внимательно осмотреть втулки, которые могут быть с браком (по отзывам покупателей).

В процессе работы вибрация всей конструкции довольно сильная, поэтому долго работать с ней тяжело. К тому же она усиливается при установке дополнительного ножа. Однако с КВМ-3 можно справиться со сложными почвами, даже при наличии сорняков и плохо убранной ботвы.

Барабанная картофелекопалка

Картофелекопалка, оснащенная барабаном, применяется при обработке полей с помощью мини-трактора. Барабан получил название «беличье колесо». Такая конструкция позволяет очищать клубни картофеля от грунта за счет вращения решетчатой конструкции. Но те, кто использовал, отмечают, что в барабане повреждается кожура картофеля.

Самодельные барабаны встречаются редко, так как их изготовление — непростое дело. Барабан через зубчатые передачи, цепи и редуктор соединен с валом отбора мощности с помощью сцепки прямым приводом. Нож прикреплен к раме на шарнирах.

Затем конструкция приваривается к дискам и закрепляется на 2 осях. Барабан закрепляют на согнутых дисках. Опытные мастера используют для конструкции обода колес от велосипеда. Вал на подшипниках вращается и приводит в движение сам барабан. Грунт, подрезанный ножом, вместе с клубнями поступает в барабан. Земля высыпается через ячейки решетки, а картофель перемещается к краю и выпадает на пашню.

Характеристики популярных картофелекопалок

Такое навесное оборудование помогает собирать не только картофель, но и другие корнеплоды, чеснок, лук. Оно действует по одному принципу: длинные зубцы погружаются в землю и вытаскивают клубни наверх, давая к ним доступ.

Типы картофелекопалок:

  • стрельчатый;
  • вибрационный (грохотный);
  • транспортерный.

Рабочий элемент стрельчатого агрегата представляет собой плоскость с длинными зубцами, которые поднимают пласт грунта. Он просыпается между зубцами, а корнеплоды оказываются сверху грядки. Грохотные картофелекопалки оснащены вибрационным столом. За счет вибрации картофелины очищаются от земли. Третий тип оборудован небольшой транспортерной лентой, на которую попадает срезанная земля. Проходя по ленте, картофель частично очищается от комьев грунта.

Картофелекопалка

Наиболее популярные картофелекопалки легко устанавливаются, помогают собирать картофель быстро, с минимальными усилиями. Каждый производитель мотокультиваторов предлагает собственные насадки для своих агрегатов. Однако многие модели крепятся к разным мотоблокам, и можно смело покупать их для оборудования фирм Нева, Фаворит, Салют, Каскад, МТЗ.

Модель ККМ-1

Картофелекопалка ККМ-1 весит 40 кг, состоит из лемеха и грохотной решетки. Рассчитана на работу с легкими почвами, с небольшой влажностью. Лемех погружается на глубину 20 см и срезает пласт, шириной в 38 см. С таким навесным оборудованием мотоблок может двигаться со скоростью до 2 км в час, обрабатывая до 0.2 Га/час.

Обратите внимание! В этой модели регулируется глубина погружения ножа в землю за счет высоты колес. Можно регулировать интенсивность вибрации, изменяя количество оборотов двигателя мотоблока

Картофелекопалка работает только на почвах, у которых твердость меньше 20 кг/Га и низкий показатель засоренности камнями.

Полтавчанка вибрационная

Лемех этой модели погружается в почву на 18 см и захватывает участок, шириной 39 см. Вес изделия – 34 кг, а скорость – до 3 км/час. Изделие подходит для среднетяжелых почв, влажность которых не более 30%. Благодаря ремню и штифту, крепление к мотоблокам осуществляется очень просто.

Полтавчанка вибрационная

Картофелекопалка отличается надежностью всех деталей, прочностью активного ножа. Он может навешиваться и на левосторонние, и на правосторонние по типу крепления мотоблоки. Грохотная решетка очищает клубни от земли полностью, извлекая из земли не менее 98% урожая.

Картофелекопатель вибрационный «Нева»

Картофелекопалка для мотоблока Нева разработана для оборудования той же фирмы, крепление к культиваторам других производителей потребует покупки дополнительных деталей. У этой модели ширина захвата участка – всего 36 см, а максимальная глубина – 20 см. При этом скорость работы ниже – 1-2 км/час. Однако картофелекопалка подходит для небольших участков. Демократичная по стоимости она надежна и удобна в работе.

Модель КВМ-3

Для тяжелых почв или целины стоит выбрать именно этот агрегат, так как к нему можно подключить дополнительный нож для увеличения вибрации. Модель может подключаться к мотоблокам с левым и правым штифтом, то есть наиболее универсальна из всех представленных. Именно ее чаще всего выбирают для мотоблоков «Салют». Размер захвата земли: 20 см – в глубину и 37 см – в ширину. Картофелекопалка идет со скоростью до 2 км/час и весит 39 кг.

Модель КВМ-3

Изготовление копалки грохотного типа

Грамотно и детально составленные чертежи картофелекопалки позволят самоделке легко агрегатироваться с мотоблоками Нева, МТЗ и др.

Поэтапно грохотная картофелекопалка собирается следующим образом:

  1. Изготовление рамы. Профильная труба 40х40 распиливается на отрезки 1200 (2 шт.) и 800 мм (2 шт.). Части сваривают предельно аккуратно. Должен получиться прямоугольник.
  2. Перемычки для установки вертикальных регулировочных тяг. Крепят на четверть длины рамы.
  3. Элементы (длиной 150 мм) для крепления колес крепят с другого конца.
  4. Вертикальные стойки. Отступив 5 см от края, крепят 2 квадратных элемента (50х50 и 30х30 см) со стороны перемычек. Затем, отмерив 40 см, приваривают профиль. Стойки соединяют.
  5. Изготовление рала. Лопасти выкраивают по чертежу и вырезают из металла толщиной 0,3 мм. Из 2 полученных деталей сваривают плуг.
  6. Конструирование решетки. Из прутьев 10-миллиметровой арматуры нарезают отрезки длиной 1,2 м, приваривают с шагом 5 см.
  7. Готовую конструкцию оснащают колесами.

В качестве образца перед изготовлением механизма в домашней мастерской можно ознакомиться с моделями, выпускаемыми на заводах сельхозмашин. Например, модульная картофелекопалка грохотного типа КВМ-3 оснащена статическим ножом и столом-вытряхивателем, двигающимся по эллипсной траектории.

Грохотная копалка Полтавчанка имеет небольшие размеры и может работать с любыми мотоблоками, в комплектации есть штифт и ремень. Роликовый переходник позволяет монтировать агрегат на мотоблоки с задним валом отбора мощности. Шкив устанавливают с левой и правой сторон, перемещаются и все рабочие элементы.

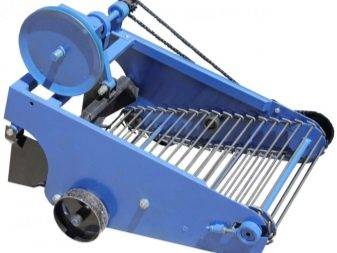

Транспортерная картофелекопалка

Другая модификация — транспортерная картофелекопалка. Транспортерный агрегат устанавливается на средние и тяжелые мотоблоки. По своим характеристикам схож с вибрационным устройством. Отличие заключается в том, что картофель движется и очищается от прилипшей земли по транспортерной ленте, а не собирается на вибростол. Такой вид копалки более практичен, чем вибрационный, но его использование целесообразно лишь для тяжелых почв.

Транспортерная лента чаще изготавливается из прутьев. Но применима также стальная сетка, есть модели с резиновой лентой на тканевой основе. Движение транспортера осуществляется при передаче крутящего момента от вала мотоблока через редуктор, цепи, зубчатые передачи.

Транспортерная картофелекопалка не повреждает клубни, легка в эксплуатации, агрегатируется с мощными мотоблоками и мини-тракторами. Промышленные образцы имеют следующие технические характеристики:

  • габаритные размеры — 1140х740х47 мм;
  • вес — 36 кг;
  • скорость — 2 км/ч;
  • глубина прокапывания — 20 см;
  • ширина захвата — 53 см.

Самостоятельное изготовление транспортерной картофелекопалки после изучения схем работы заводских машин возможно, если мастер обладает опытом проведения подобных работ. Каждый мастер может проявить инженерную смекалку и внести в конструктивное решение свои элементы, чтобы усовершенствовать готовое изделие. Общая инструкция по сборке выглядит так:

  • сварка каркаса рамы из стального квадратного профиля и уголков;
  • изготовление из толстой листовой стали ножа-лемеха;
  • установка валов для транспортерной ленты;
  • сборка конвейерной ленты;
  • монтаж кронштейнов и креплений для редуктора и зубчатой передачи;
  • установка транспортерной ленты и механизмов;
  • установка лемеха.

Описание

Картофелесажалки и Картофелекопалки к мотоблоку – это универсальные навесные оборудования, позволяющие в короткие сроки совершить механизированную посадку и сбор картофеля без затрат человеческих ресурсов. Все больше дачников, владельцев огородов и мелких фермеров предпочитают выращивать картофель мотоблоком.

Все процедуры, начиная от подготовки почвы под посадки картошки, нарезки борозд, заделки клубней, дальнейшей окучки кустов, а также сбор урожая — выполняются этим агрегатом. При наличии мотоблока и отсутствии сажалки также можно совершить посадку картофеля, тогда при этом будет использован плуг или окучник.

Как окучивать картошку мотоблоком

Окучивание картофеля — важный для развития клубней процесс. Если не приваливать землей кусты, то расти будут корни, а картофелины будут мелкими и деформированными. Под толщей земли плоды будут защищены от вредителей, к тому же в процессе параллельно происходит очищение земли от сорняков. Проведение такой работы требует немалых физических усилий, а если участок большой, то и временных затрат.

Обработка картофеля мотоблоком имеет ряд преимуществ перед ручным окучиванием. Правила обработки почвы механизированным способом при этом обязательны для соблюдения. Окучивать картошку мотоблоком надо после дождя, когда земля впитает влагу. Гребни сухой земли могут привести к пагубным последствиям, а из мокрой получатся вязкие комки.

Для работы понадобится листерный или дисковый самодельный окучник для картофеля. Если оборудовать окучник регулировочным механизмом, то можно будет подстраивать инструмент под ширину междурядий, меняя положение крыльев. Популярностью пользуются простые по конструкции дисковые окучники.

У навесного дискового устройства с узлом крепления к мотокультиватору может быть 1 пара дисков или несколько пар (количество зависит от мощности машины). Диски вогнутой формы — главный элемент конструкции, их изготавливают из листа стали толщиной 2 мм и скрепляют между собой под углом. Диски вращаются за счет скольжения во втулках.

Перед началом работы мотоблоком надо настроить угол наклона и глубину задела. Картофель окучивают на малой скорости, перемещая мотоблок и прицеп ряд за рядом. Первое окучивание опытные земледельцы рекомендуют проводить при появлении ростков. Картофель даст подземные побеги, и куст будет мощным, с крупными клубнями. Когда кусты вырастут до 30-40 см, окучивают картофель во второй раз. Если на участке почва тяжелая, плотная, то провести рыхление можно еще раз.

Самодельные окучиватели и картофелекопалки

Что кто-то сумел собрать, кто-то сумеет повторить!

Народные умельцы не сидят без дела и уже давно придумали способы, как можно немного сэкономить денег, и самим придумать окучиватель или картофелекопалку. В этом случае они делают его сами. Иногда результат превосходит даже начальные ожидания, иногда нет. Здесь всё зависит от Ваших навыков и умений.

Ведь это не простой механизм, а целая система, которая должна чётко работать. И гарантии на оборудование в этом случае никто не даёт.

Однако их конструкция настолько проста, что люди даже придумали целые чертежи того, как можно собрать картофелекопатель своими руками.

И если вдруг по чертежам что-то не ясно в плане крепления или чего-то другого, то можно всегда найти подробные видео мануалы на тему «как сделать картофлесажалку в домашних условиях»

В них есть подробные инструкции, что и в какой последовательности делать.

Но для того, чтобы это сделать, необходимы серьёзные навыки в плане работы с металлами.

В любом случае перед покупкой люди просматривают информацию с интернета и читают отзывы об оборудовании для сборки и посадки картофеля, вот некоторые из них:

Юрий:

«Вот начались посадочные работы, и нужно было выходить на огород для работ. А у меня зимой грыжа схватила. Так что любая тяжесть становилась адским камнем. А урожай сеять нужно. Поэтому решил потратиться и купить мотоблок с картофелесажателем. И честно доволен на все 100 %, это в разы легче, чем монотонно работать лопатой.»

Виталий:

«Давно у меня стоял мотоблок дома, который в основном использовал для обработки почвы до и перед посадкой. Случайно наткнулся в магазине на картофелесажалку Нева. И тут же заинтересовался ею. Посмотрел цены в интернете и решил, что для меня это сильно дорого. Тогда я загорелся сделать её самостоятельно. 2 недели упорного труда и вуаля. Сейчас с удовольствием пользуюсь своей картофелекопалкой.»

Виды, конструкции и принцип работы разных видов картофелекопалок

Принцип работы картофелекопалки к мотоблоку Нева очень прост: зубцы устройства врезаются в землю и поднимают наружу клубни картофеля, раскладывая их по земле. Вам остается лишь собрать урожай вручную. Это позволит вам существенно сэкономить не только время, но и ваши силы.

Есть два вида картофелекопалок:

  • простая. Имеет конструкцию лопаты без черенка, сверху которой приварены прутья. Острой стороной, которая углубляется в землю, клубни выкапываются и попадают на прутья. Там земля с них опадает, а картофель сбрасывается на поверхность земли. В зависимости от типа почвы вашего участка, есть модели КВ-1, КВ-2, КВ-3;
  • грохотная. Это вибрационная картофелекопалка, которая имеет уже более сложное устройство. Здесь имеется лемех и просевная решетка, расположенная на колесах. Из лемеха картофель попадает на решетку, где за счет вибрации с него сбивается земля, а сами клубни остаются на поверхности земли. К мотоблоку Нева подходят однорядные грохотные инструменты, как, например, ККМ1, 2КН, и другие.

Преимущества есть и в том, и в другом варианте. Простая картофелекопалка стоит недорого, очень надежна и проста в использовании. Однако производительность лучше у вибрационной, но здесь и цена уже будет выше.

Принцип работы и популярные виды картофелекопалок

По принципу работы все картофелекопалки разделяются на 2 вида:

  • активные;
  • пассивные.

Существует множество видов картофелекопалок

Пассивная насадка называется также «веерной». Преимущества пассивных картофелекопалок:

  • невысокая стоимость;
  • надёжность;
  • простота эксплуатации.

Недостатки:

  • низкая эффективность;
  • слабые зубья — они не могут пробить слишком плотный, твёрдый слой почвы;
  • собирать выкопанную картошку приходится вручную.

Насадки пассивного типа — это модели КВ квалификаций 1-3. Их отличает толщина и форма элементов.

Активная насадка лучше очищает картофелины от земли и имеет большую производительность в работе. Делится на 2 вида, в зависимости от конструкции для просеивания почвы:

  • транспортёрный (земля проходит через транспортёр);
  • вибрационный или грохотный (вместо транспортёра, имеется вибрирующая решётка-сито).

В этом видео вы узнаете, как выбрать картофелекопалку:

Оба типа имеют колёса.

Каждый вид стоит рассмотреть отдельно.

Разновидности

Существует несколько видов картофелекопалок. Принцип работы у всех одинаковый, однако некоторые различия все-таки существуют. Все их надо рассмотреть более подробно.

Простая

Сама картофелекопалка представляет собой простую лопату, которая имеет два небольших закругления, а также зубчики. Они находятся сверху конструкции.

Острая часть копалки погружается в землю, после чего поднимает картошку на прутья, где осыпается земля, а затем перемещает ее на грунт.

Грохотная

Данный вид конструкции представляет собой вибрационную копалку. Она сложнее предыдущего вида. У нее есть лемех, а также решетка, которая может просеивать картошку. Находится она на колесиках копалки. Последующие действия происходят идентично.

Если говорить о преимуществах, то они имеются в обеих копалках. Так, простые будут стоить гораздо дешевле, но ко всему прочему, и надежные, и очень легкие в использовании. Однако грохотные копалки отличаются большей производительностью.

Транспортерная

Данный вид конструкции представляет собой вибрационную копалку. Она сложнее предыдущего вида. У нее есть лемех, а также решетка, которая может просеивать картошку. Находится она на колесиках копалки. Последующие действия происходят идентично.

Если говорить о преимуществах, то они имеются в обеих копалках. Так, простые будут стоить гораздо дешевле, но ко всему прочему, и надежные, и очень легкие в использовании. Однако грохотные копалки отличаются большей производительностью.

Такая копалка представляет собой навесное приспособление к мотоблоку, которое и отличает ее от других видов. Поэтому ее часто еще называют веерной или ленточной. Такая копалка имеет движущую ленту. По ней картофель подается наверх, где осыпается земля, при этом она совсем не повреждается.

Материалы и решения для стельчатых

Стрельчатая (веерная) самодельная картофелекопалка к мотоблоку изготавливается по чертежам. Основа такой копалки — рама, детали которой тщательно просчитывают и сваривают. В чертеж вносят все замеры и параметры каждой детали подвесной части, колес и почвозацепов, тяги. Мастеру, имеющему опыт работы с электроинструментом и сложным оборудованием, это будет под силу. Для изготовления деталей понадобятся:

  • аппарат для сварки, дрель, болгарка;
  • метизы, гаечные ключи, сверла;
  • молоток;
  • ножницы по металлу.

Специалисты рекомендуют использовать в работе:

  1. Стальные листы не тоньше 7 мм. Пластины нужны для изготовления лемеха. Часто в этих целях берут отработанное полотно циркулярной пилы.
  2. Швеллер № 8, квадратного сечения профильная труба для стоек.
  3. Уголки 63х40 мм для рамы.
  4. Для прутьев скатной доски подойдет арматура не толще 10 мм. Подойдут стальные полосы.
  5. Привод вибратора изготавливают из трубы и эксцентрика. Шкив работает от ременной передачи.
Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
