Грабли ворошилки своими руками

Ставим стойки и дышло

Теперь, когда у нас есть ось, можно постепенно перебираться «выше». Следующий этап – установка опорных стоек для горизонтальной оси под грабли и приваривание дышла. Рассмотрим процесс пошагово.

Берем 2 металлических квадрата 25х25 мм, привариваем их к оси (длина в районе 120 см). Здесь нужно придерживаться правила: крепить ось строго по параллели между собой, чтобы они не торчали в разные стороны после окончания работ. Если длина в итоге окажется разная, нужно взять болгарку и выровнять их под одну линию.

Берем строительную рулетку, отмеряем расстояние между приваренными опорами, делим это число на 2 – это центр, здесь мы будем приваривать дышло. Подойдет обычная толстостенная труба на 30 мм в диаметре. Длина – 140-150 сантиметров, в зависимости от высоты крепления к мотоблоку и персональных предпочтений дачника. Самодельные грабли к мотоблоку должны выдерживать сильные нагрузки на разрыв дышла, поэтому нельзя использовать тонкостенные трубы.

Здесь уже внимание нужно обращать на удобство эксплуатации. Можно приварить просто металлическую трубу любого диаметра, а можно выгнуть ее С-образной формы для максимального комфорта в ходе выполнения садовых работ

Дышло не будет «бегать» по сторонам, что удовлетворит требованиям каждого работника.

Сделать грабли для мотоблока своими руками легко, главное – тщательно все измерять, чтобы конструкция не косила. Если будет несоответствие по оси, тогда вам не избежать переизбытка усилия на разрыв одной стороны, они будут постоянно ломаться.

Разновидности насадок

В хозяйстве могут пригодиться различные насадки. Поэтому чем больше их будет у мотоблока, тем лучше. Грабли есть ленточные, поперечные либо с ворошителями, выбор зависит от того, для какой цели будет использован мотоблок (например, для сбора сена, листвы либо мусора) и модели техники. Некоторые виды можно применять даже для сбора снега и очистки дорожек.

Огромное разнообразие моделей предлагают специализированные магазины. Здесь можно найти любое навесное оборудование для мотоблока по вполне доступным ценам. Значительно дешевле обойдется изготовление граблей своими руками.

Насадка регулируется по ширине. Ее рабочая часть почти 1,5 м. Это делает уборку участка максимально быстрой и эффективной. При этом подобная ширина позволяет удобно работать как на больших пространствах, так и на маленьких территориях.

Особенностью граблей на мотоблок «Нева» является то, что они выполнены на пружинной основе. В результате такого подхода они находятся не в одном положении, а несколько меняют свою амплитуду во время движения. Это позволяет более качественно собирать мусор, сено, листья и т.д. Более того, таким насадкам не страшны камни, поэтому у них не будут отламываться зубчики. Их можно опускать и поднимать при помощи специального рычага.

Важно! Некоторые модели насадок отлично подходят для сбора снега и очистки дворовых дорожек. В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков

Ассортимент продукции подобран с учетом требований самых привередливых клиентов

В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков. Ассортимент продукции подобран с учетом требований самых привередливых клиентов.

Особенность этого мотоблока – наличие специального адаптера для разных видов навесного оборудования.Оно подходит для любых видов техники, потому что адаптер подстраивается под любой размер насадок. Ширина рабочей части граблей – около 1,5 м. Это позволяет выполнять высококачественные сельскохозяйственные работы на территориях разной площади.

Конструкция граблей имеет пружинную основу. Благодаря этому, они легко идут по земле и изменяют амплитуду. Грабли достаточно гибкие, они работают без поломок. Пользователю нет необходимости часто менять зубцы. Насадка опускается и поднимается с помощью легко встроенного ручного механизма.

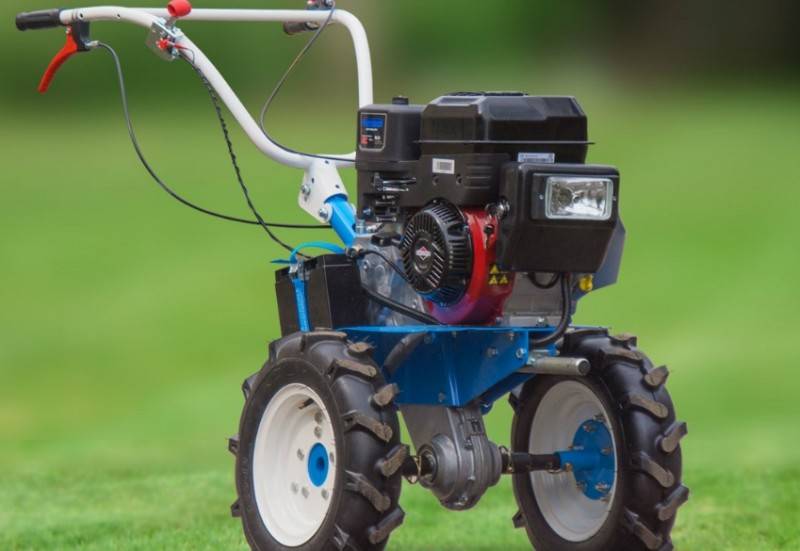

Мотоблок Нева

Благодаря удачно подобранной конструкции граблей ворошилок для мотоблока Нева, можно эффективно переворачивать сено, убирать солому и листья. Насадка превращает этот мотоблок в производительное оборудование для решения многих важных задач.

С помощью этих граблей можно:

обрабатывать и подготавливать почву на небольших участках (0,2-0,3 га);
убирать урожай и заготавливать траву;
эффективно убирать приусадебные участки.

Разновидности ворошилок

Наиболее всего используются грабли для сена. Для его заготовки необходим инструмент, выполняющий такие задачи, как сгребание травы, переворачивание и сборку сена в валки. Этим универсальным инструментом стали ворошители, которые делятся на группы:

по характеру изготовления рабочей части;
по типу тяги;
по способу образования волков;
по типу крепления.

По видам такие устройства для трактора можно поделить на две части:

Ворошилки Солнышко к минитрактору

колесно-навесные (например, грабли ворошилки Солнышко);
роторные.

В колесных обычно встроено 3-5 колес, расположенных друг от друга наискось. Это увеличивает общую производительность труда. Используя навесные грабли ворошилки, увеличивается как область захвата, так и тщательность сгребания травы, и, соответственно скорость работы в целом. Отмечается в Солнышке упрощенный ремонт колесной базы — тракторные ворошилки грабли имеют взаимозаменяемые колеса, закрепляющиеся двумя подшипниками. Самыми популярными среди ворошителей Солнышко являются грабли ворошилки ГВК, позволяющие сгребать валки сразу с двух сторон и ворошить сено.

Среди преимуществ ворошилок Солнышко можно отметить:

низкий уровень трудозатрат на обслуживание механизма;
навесные грабли ворошилки обеспечивают более длительный срок эксплуатации;
имеют мощное тяговое дышло и раму (больше относится к заводским изготовлениям);
удобное осуществление перевода установки в рабочее или транспортное положение, которое реализуется посредством системы гидравлики оператором трактора;
удобство регулировки давления ведущих колес.

Ворошилки к мотоблоку

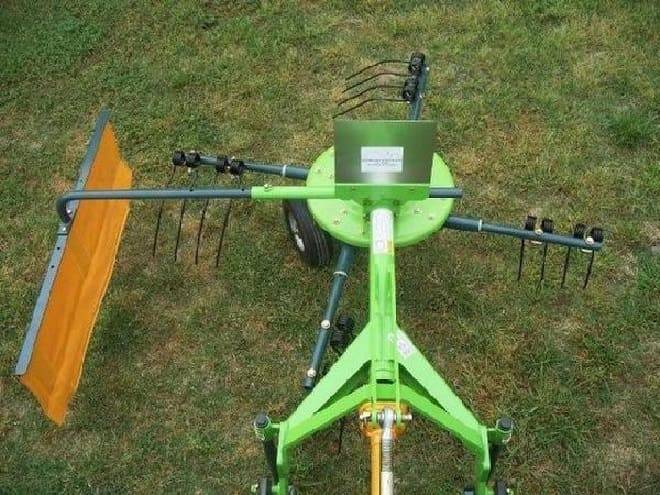

Роторные грабли ворошилки включают в себя горизонтально-расположенные диски (роторы), которые подсоединены к двигателю и вращаются под воздействием ВОМ. На роторы прикрепляются металлические трубы с пальцами из железных прутьев. Как тракторные грабли, роторные ворошители справляются со своими «обязанностями» неплохо, однако они также имеют специализацию. Их конкретное направление – сборка сена в компактные валки.

Также существуют поперечные тракторные грабли. Они относятся к навесному типу ворошителей. Поперечные устройства предназначаются для сгребания свежескошенной травы широким захватом. В среднем захват таких инструментов составляет 12-15 метров. к меню

Вариант граблей «Солнышко»

При уборке и заготовке сена очень важно, чтобы оно равномерно просыхало со всех сторон, не слеживалось и не прело. Для этого применяют грабли ворошилки для мотоблока «Солнышко»

За небольшой промежуток времени ими можно выполнять тот же объем работы, что вручную в течение целого дня.

Важно! Эти грабли должны быть в любом хозяйстве, где на зиму заготавливается сено. Они гарантируют высокое качество работы и превосходный результат

Название механизма связано с его формой. Эти грабли округлые, имеют тонкие лучики, чтобы трава лучше цеплялась. Основная задача оборудования – переворачивание скошенного сена на поле. Одновременно это устройство приспособлено для сгребания не только травы, но и листьев, соломы.

Существуют двух,- трех,- и четырехколесные грабли. Чем больше у них колес, тем больше ширина участка. Например, четырехколесные грабли могут переворачивать сено на участке шириной 2,8 метра, сгребать – на ширине 1,8 метра.

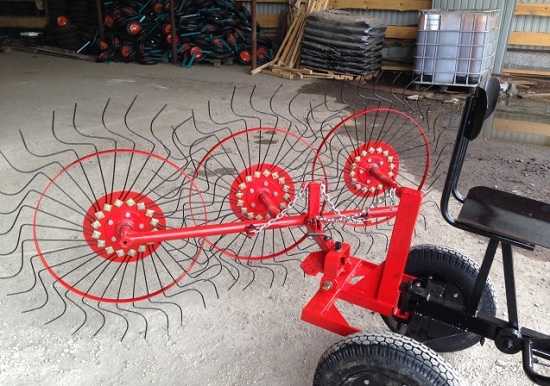

Грабли-ворошилка «Солнышко»

С помощью этой техники в час можно убрать сено на площади 1 га. Это отличный результат, по сравнению с другими способами сбора корма. Так как мотоблок способен развивать скорость до 10 км/ч, то скорость выполнения работ еще больше увеличивается.

Для сбора сена эффективно применяются поворотные виды механизмов с несколькими видами насадок и лопастями.

Существует 5-колесная модификация граблей. Она имеет 3,7 метра в длину. Колеса расположены в косом положении. Это увеличивает эффективность ворошения сена и ускоряет работы. При этом потерь в процессе сгребания нет. Производительность мотоблока, оснащенного этими граблями, – от 1,5 до 2,5 гектара в час. Вес устройства – 140 кг.

Как сделать грабли на трактор?

Изготовить грабли для трактора своими руками не так уж сложно. Самодельная конструкция будет отличаться от заводской параметрами, идеально подобранными под Ваши условия пользования. Перед началом изготовления следует определиться с типом будущего оборудования (колесные или роторные грабли). В первую очередь выбор будет зависеть от типа рельефа. Роторные грабли подойдут для ровного рельефа, так как они работают на определенной высоте. На холмистой, неровной поверхности легче будет работать с колесными регулируемыми граблями.

Также следует обзавестись чертежами, инструментами и необходимыми заготовками.

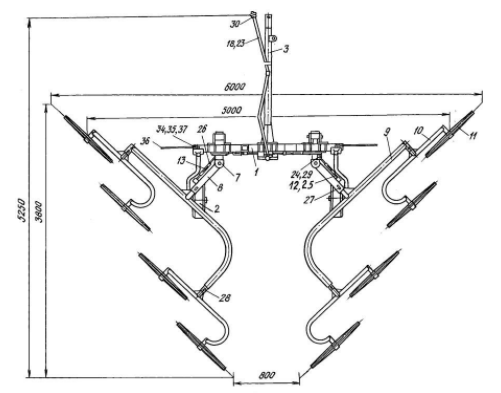

Чертеж колесных граблей типа «Солнышко»

Для изготовления колесных граблей типа «Солнышко» Вам понадобятся:

из инструментов – сварка, болгарка, ключи, сверло, измерительные инструменты и т. д.;

металлические трубы для рамы (можно взять готовую раму от старого мотоцикла);
кронштейны для колес;
проволока толщиной около 6 мм для изготовления сгребающих пальцев;
металлические листы толщиной около 4 мм для изготовления рабочих дисков;
подшипники для колес;
запчасти для изготовления устройства для крепления к трактору.

Для крепления колес подойдут ступицы от автомобиля. Далее дело за малым – скрепление всех деталей воедино и присоединение оборудования к трактору. На видео ниже продемонстрировано рабочие возможности самодельных граблей такого типа на тракторе ХТЗ:

Для изготовления роторных граблей на трактор понадобятся такие материалы:

металлические пруты диаметром около 1 см;
трубы диаметром с наружным и внутренним диаметром 5 см;
металлопрофиль для рамы;
карданный вал;
набор шестеренок и цепей;
лист металла толщиной около 5 мм (для укрепления конструкции).

Начинается процесс изготовления со сборки рамы. Ширина будет зависеть от крепления к трактору, длина – от рабочего захвата граблей. В качестве ротора можно использовать задний мост от автомобиля. Он идеально подойдет хотя бы потому, что внутри уже есть шестерни для передачи движения. Перед установкой все же следует редуктор обрезать, а дифференциал заварить.

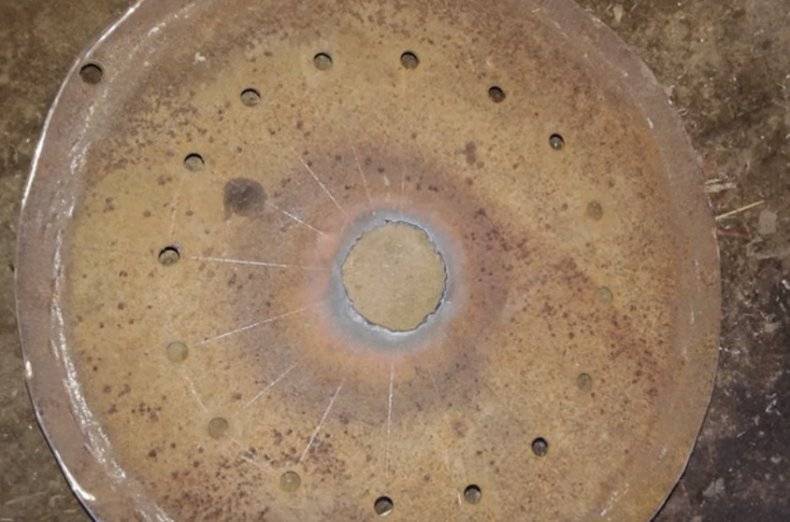

Для ротора подойдет диск от автомобиля, на который от центра привариваются 10 труб. Усиливаем их пластинами. Длина труб должна быть около 40 см. Вставляем в них трубы с наружным диаметром 5 см. Делаем отверстия для регулировки длины, соединяем трубы с помощью болта для фиксации. Далее из прутьев изготавливаются и закрепляются собственно грабли.

Для понижения оборотов от ВОМ центральный вал разделяют на 2 части и смещают на одинаковый угол вверх и вниз. Со стороны трактора вал крепится к раме с помощью пластины с подшипниками.

Вторую половину пружинами оттягивают к дну корпуса, по бокам из труб делаются горизонтальные ограничители хода. На вал надеваются шестерни, соединяются цепью. Пружина позволит беспрепятственно менять цепь, несмотря на разницу диаметра шестерней.

Это интересно: Гречишный мед

Виды устройств

Все грабли-ворошилки классифицируются по нескольким признакам, что позволяет отыскать определенное отличие между всем представленным на рынке ассортиментом.

Если брать во внимание характер создания валков из сена, то тут выделяют два типа агрегатов:

Поперечные ворошилки;
Боковые грабли.

Разница заключается в совершающихся движениях относительно собираемого сена, травы.

Значимым отличительным признаком является основной рабочий элемент, которым оснащаются ворошилки.

Колесно-пальцевые механизмы. Позволяют собирать сухую траву, своими руками задавать необходимый вам размер образующихся валков. Подобные агрегаты имеют легкую амортизацию, что способствует их адаптации даже к самым сложным земельным участкам с далеко не ровным рельефом. Турецкие грабли считаются одними из наиболее эффективных средств по сборке сена. Модели Солнышко получили свое название за счет формы рабочих инструментов. В зависимости от оснащения, устройство может иметь 4 или 5 колес. С помощью таких ворошилок существенно повышается эффективность сборки урожая, минимизируются временные затраты на проводимые работы.
Барабанные устройства сборки. Узел основан на трубе внушительной толщины стенок. Это обеспечивает высокий уровень прочности конструкции. Барабанные механизмы отличаются тем, что сгребающие колеса располагаются независимо друг от друга.
Зубовые механизмы. У этих ворошилок конструкция предусматривает наличие специальных зубцов, которые способствует сборке травы. Они совершают вращения в плоскости, располагаются параллельно по всей конструкции. При этом вокруг узла совершает вращение эксцентрик в постоянном режиме. С помощью такой системы грабли меняют угол наклона рабочих зубцов.

В зависимости от максимальной тяги, ворошилки можно разделить на две

Лошадиные. Их мощность незначительная, потому применяют преимущественно с помощью мотоблока;
Тракторные. Здесь основным устройством выступает трактор, который тянет за собой грабли.

Принимая во внимание особенности оснащения, агрегирования, различают три разновидности устройств. https://www.youtube.com/embed/Oc2KyWG4-Kk

Важно отметить, что механизмы ворошилок бывают четырех типов:

Роторные;
Поперечные;
Колесно-пальцевые;
Колесные.

Роторные агрегаты наиболее функциональные, но от этого и самые дорогие. Если роторные модели занимают первое место, то вторая строчка за колесно-пальцевой системой. Как и роторные устройства, они эффективно сгребают и ворошат сено. При этом роторные способны собирать свежую траву влажностью до 70 процентов, а колесно-пальцевые — только сухое сено.

Не забывайте, что запчасти к приобретаемой сельскохозяйственной технике должны быть доступными и качественно изготовленными. Если запчасти потребуется ожидать по несколько недель, пока их доставят из-за границы, это может негативно отразиться на показателях сбора урожая. К тому же, отечественные производители выпускают достойные агрегаты, да и запчасти к ним найти легко.

Работа с граблями не составит большого труда. К каждой модели сборщика прилагается инструкция. В ней подробно указано устройство модели, ее технические характеристики

Обратите свое внимание на представленные рекомендации по эксплуатации, уходу и профилактике. В случае возникновения поломки ворошилки, лучше обратиться в сервисный центр, поскольку производитель предоставляет гарантию на свою продукцию

А уже по истечению гарантийного срока смело ремонтируйте ворошилки своими руками. Это не сложно.

Простейшие грабли ворошилки своими руками

Если есть желание, то несложно самому собрать конструкцию, используя чертежи граблей ворошилок своими руками из интернета. Тем более что их сейчас немало размещено на различных сайтах. Не у каждого дачника или фермера есть трактор, поэтому сначала речь пойдёт о сборке оборудования на мотоблок или миниатюрный трактор.

Для мотоблока достаточно ворошилки из трёх колёс, для самодельных тракторных граблей их понадобится пять. Для их изготовления нужна металлическая труба, на которой будут крепиться роторы. Для обеспечения вращения роторных граблей своими руками можно использовать подшипники и ступицу ВАЗа.

Грабли ворошилки на мотоблок

На раму устанавливается навесное оборудование. За счет соединения с гидравлической системой фермер сможет легко перевести грабли-ворошилки из рабочего состояния в нейтральное и обратно. Диски колёс можно выполнить из металла толщиной в четыре миллиметра. Крючья для сгребания и ворошения сена можно сделать из толстой прочной проволоки.

Схемы конструкций можно легко найти на соответствующих сайтах интернета. Изготовление и установление граблей на трактор своими руками тоже не составит особой сложности, если энтузиаст знаком с техникой и имеет желание создать свою конструкцию. Практика показала, что самодельные грабли-ворошилки ни в чем не уступают промышленным моделям, а иногда и превосходят по качественным показателям.

Интересно, что орудие труда, по форме напоминающее обычные современные грабли, найденное археологами при раскопках, было сделано ещё в доисторические времена, в эпоху мезолита – это 15 тысяч лет до нашей эры. Но человек всегда мечтал создать вечный двигатель, что ему грабли-ворошилки своими руками смастерить!

Грабли для мотоблока чертежи

Ниже, чертежи ручных грабель, но переделав узел сцепления, их вполне можно использовать с мотоблоком.

1 — дышло; 2 — рычаг; 3 — тяга; 4 — подкос; 5 — стойка; 6 — грабли; 7 — ступица; 8 — ось; 9 — колесо

Грабли в рабочем положении и в сложенном

Стойка с подкосом

1 — втулка (труба 33,5×3,2, 2 шт.); 2 — поперечина (труба 21,3×2,8); 3 — втулка поперечины (труба 26,8×2,8); 4 — подкос (труба 21,3×2,8); 5 — ножка (труба 26,8×2,8, 2 шт.); 6 — втулка (труба 33,5×3,2, 2 шт.)

Тяга и ее шарнирное соединение с кронштейнами

1 — тяга (труба 21,3×2,8); 2 — болт М8; 3 — гайка М8 (2 шт.); 4 — кронштейн; 5 — консоль граблей

1 — рукоятка (труба 21,3×2,8); 2 — дышло (труба 26,8×2,8); 3 — кронштейн (Ст3, лист s5,2 шт.); 4 — упор (Ст3, лист s5, выполняется с размерами поз. З без отверстия); 5 — переходная втулка (труба 33,5х3,2)

Чертеж рычага подъема-опускания граблей

1 — рычаг (СтЗ, полоса 30×4); 2 — ручка (СтЗ, пруток диаметром 12)

1 — консоль (труба 26,8×2,8;); 2 — кронштейн; 3 — зуб (сталь 45, пруток d8,17 шт.)

Самодельное оборудование

Для изготовления в домашних условиях самодельного оборудования для мотоблока, помогающего быстро и качественно убирать сено, используются такие запчасти:

2 колеса с диаметром от 30 до 50 см (можно брать автомобильные);
прут или труба для металла (с него изготавливается ось);
дышло (делается из профильной трубы);
прутья, диаметром около 6-8 мм (идут на зубья);
пружины;
трубы с диаметром 3 см для оси и 4 см для крепления.

Весь механизм самоделки состоит из:

дышла;
рычага;
тяги, которая поднимает и опускает грабли;
подкоса;
стойки;
вил или граблей с зубами;
ступицы;
оси;
колес.

Следует использовать такие инструменты:

ножовку;
молоток;
сварочный аппарат;
перфоратор.

Садоводы рекомендуют выбирать складывающуюся модель граблей. Они более удобные и мобильные при транспортировке. Именно от самодельных граблей можно добиться скорости и мобильности в уборке сена.

Важно! Все работы должны проводиться только с соблюдением чертежа. Его можно составить самостоятельно

При изготовлении отрезки труб сваривают в одно целое. Если размер позволяет, то их можно очень прочно вставить (одну трубу в другую). Тяговой механизм – вращение мотоблока. При этом в колеса не нужно вставлять подшипники. Можно выбирать любой диаметр захвата граблей.

Первым делом нужно соорудить основу. Для этого на ось надевают колеса. На ось наваривают площадки для усиления крепления механизма. В качестве площадок подходят полоски из твердой стали, они закрепляются на расстоянии примерно 12 см от колеса.

Важно! Дышло закрепляется точно по центру оси колес. Рабочий механизм изготавливают следующим образом

На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев

Рабочий механизм изготавливают следующим образом. На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев.

Самодельные грабли для мотоблока

Зубья крепят к оси граблей. Рекомендуется изготавливать их из проволоки диаметром не менее 6 мм. Лучше всего они крепятся с помощью сварки. На дышло прикрепляют стойку вместе с сидением.

Важно! Рычаг лучше снабдить дополнительной пружиной, чтобы не тратить силы на удержание руками. После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем

Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом

После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем. Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом.

Грабли для мотоблока – устройство, существенно облегчающее любые сельскохозяйственные работы. Существующие на рынке модели подходят практически ко всем видам мотоблоков. Садовод-любитель может легко сделать качественную модель граблей для мотоблока своими руками, имея простые подручные средства.

Самодельные грабли для сена

Чтобы сделать грабли деревянные для сена, понадобится несколько видов древесины. Обычно черенок делается из хвойных пород. Колодка и зубья должны быть изготовлены из твердых лиственных пород дерева: березы, вяза, ясеня, рябины. Древесину лучше брать без сучков.

Самодельные грабли для сена

Основные характеристики пород древесины:

Сосна обладает твердостью, легкостью, устойчивостью к влаге, биостойкостью, прочностью.
Березовая древесина легкая, прочная и хорошо поддающаяся обработке.
Вяз обладает прочностью, твердостью и упругостью, сравнимой с древесиной дуба. Водостойкий, но трудно поддается обработке режущими инструментами.
Ясень по прочности превосходит дуб, стоек к деформациям.

Колодка

Грабли для уборки сена начинают делать с колодки. С березового чурбана снимают кору, после чего просушивают в темном и сухом месте. Форма колодки может быть прямой или криволинейной. Параметры колодки:

длина – 50-60 см;
ширина – 5 см;
высота – 3 см.

На заметку! Острым 10-миллиметровым сверлом в колодке просверливают отверстия под зубья. Шероховатость стенок отверстий позволит зубьям более надежно держаться в пазах. Диаметр составляет от 10 до 15 мм, шаг – 40 мм.

Между отверстиями под зубья делают пару квадратных или круглых отверстий под будущую вилку рукоятки. При этом должна соблюдаться перпендикулярность.

Зубья

Для зубьев используется та же древесина, что и для колодки. Можно взять березовый обрубок длиной 135 мм. Торцовую сторону чурки расчерчивают на квадраты со стороной 13-15 мм. С помощью топорика чурку раскалывают по разметке. При помощи острого ножа каждую из заготовок доводят до нужной формы зубца.

Зубья на граблях

Каждый зубец состоит из рабочей части и головки. Длину головки определяет толщина колодки. Ее диаметр должен превышать диаметр отверстия в колодке на 1-2 мм. Это обеспечит прочную, плотную посадку зуба. Острые кромки нужно затупить во избежание задирания стенок отверстия при посадке зубца. Рабочая часть зуба составляет от 95 до 100 мм в длину. Концы зубьев формируют с помощью ножа.

Чтобы избежать раскалывания колодки, во время посадки зубцов в отверстия используется зажим в виде клина. Зубья вгоняют в отверстия при помощи молотка или киянки. Чтобы избежать выпадения и потери зубьев, можно закрепить их при помощи гвоздей.

Черенок

Рукоятку для самоделки нужно делать из ели или сосны. Длина ее составляет 170-180 см, диаметр – от 30 до 35 мм. Если используется только что срубленное дерево, то его нужно очистить от коры, просушить в вертикальном положении и придать поверхности гладкость.

На конце черенка делается пропил для вилки глубиной около 25 см. Это легко сделать при помощи продольной ножовки.

Важно! Во время разведения концов вилки в стороны может случиться раскол рукоятки. Чтобы этого не случилось, в месте соединения черенка с вилкой необходимо установить металлическую муфту, закрепив ее 2-мя гвоздями

Концы вилки раздвигают в разные стороны на расстояние около 10 см.

Черенки для грабель

На концах полученной вилки делают круглые или квадратные шипы, по форме и размеру они должны соответствовать вырезанным в колодке отверстиям. После этого можно надевать колодку с зубьями на шипы вилки черенка. Для закрепления конструкции используют деревянные клинья.

Завершающий этап

Рукоятку граблей следует зашкурить, чтобы не поранить руки во время работы. Колодку и вилку следует покрыть защитными средствами: масляной краской либо водостойким лаком. Грабли для сенокоса готовы.

Грабли для сена служат садоводам многие годы, являясь незаменимым элементом садово-огородного инвентаря.

Интересный факт. Жители Японии в новогоднюю ночь дарят друг другу грабли, чтобы загребать счастье.
