Грабли для мотоблока

Пошаговая инструкция

Вначале нам необходимо изготовить раму, длина которой будет напрямую зависеть от захвата роторных граблей. Максимальный охват граблей не должен превышать 3,5 метра. В этом случаи длина рамы будет равна 2,5 метрам. Но а ширину выбираем в зависимости от крепления для навесного оборудования трактора.

Форму можно придать наподобие стрелы башенного крана, так как с нагрузкой именно она лучше всего справиться. В итоге мы должны получить форму, которая с одной стороны равна ширине крепления, а со второй, которая постепенно идет на сужение.

Далее приступаем к созданию ротора. Идеальным вариантом для этих целей может стать задний мост автомобиля. Еще одно преимущество данной детали заключается в том, что достать его не так уж и сложно, так как практически на всех старых автомобилях он в исправном состоянии.

Теперь же нам нужно подумать о понижении передачи, так как стандартные 540 об/мин ВОМ для трактора достаточно много. Лучше всего организовать две передачи, одна из которых способна обеспечить скорость до 80 об/мин, а вторая примерно 20. В этом случаи роторные грабли можно использовать, как для сгребания, так и для ворошения.

Как вариант, вал проходящий через корпус можно разделить на две части. Затем смещаем их на одинаковый угол в противоположные стороны (вверх низ).

Часть со стороны трактора крепим к раме при помощи подшипников и металлических пластин, а вторую часть пружинами натягиваем к днищу корпуса. По бокам (из труб) делаем ограничители хода по горизонтали.

После этого надеваем шестерни на вал и соединяем их цепью. Чтобы сменить передачу меняем шестерню и длину цепи на валу ротора, так как благодаря пружинам компенсируется разница в диаметре шестерней.

Весьма неплохим решением в качестве ротора может также стать и автомобильный диск, на который (чтобы расходились от центра) привариваем 10 трубок с внутренним диаметром в 50 мм. Их также усиливаем пластинами. Длина самих трубок должна составлять примерно 400 мм. Нарезаем трубки с наружным диаметром в 50 мм и вставляем их на 150 мм вглубь труб на роторе. При этом общий диаметр получившегося ротора должен составить не более 3,5 м.

Далее в трубках проделываем несколько сквозных дырок, чтобы можно было бы продевать болт для фиксации.

Теперь же делаем сами грабли. В трубках ротора просверливаем отверстия по диаметру прутьев с шагом в 50 мм. Далее продеваем прутья, после чего, чтобы концы не касались земли, еще и обрезаем. Затем привариваем их. Но при наличии специального инструмента для нарезания резьбы, можно также и сверху зафиксировать гайкой, предварительно приварив фиксирующее кольцо снизу.

Приспособление оптимизирует работу при ворошении покосов низкостебельных растений и сборке сена. При помощи мотоблока или тракторной машины оборудование позволяет:

  • собирать высохшую траву в кучки;
  • ворошить скошенное, гарантируя равномерную просушку сена;
  • оборачивать и разбрасывать валки сена;
  • сдваиевать соседние валки подсохшей травы;
  • очистить территорию после уборки урожая.

Подобную работу можно выполнять вручную или с помощью лошади. Однако использование физически затратного ручного труда может оправдать себя только на небольших участках (дачный участок, сад). В остальных случаях целесообразно использовать навесные грабли ворошилки на трактор. Они помогут быстро и качественно справиться с поставленными задачами.

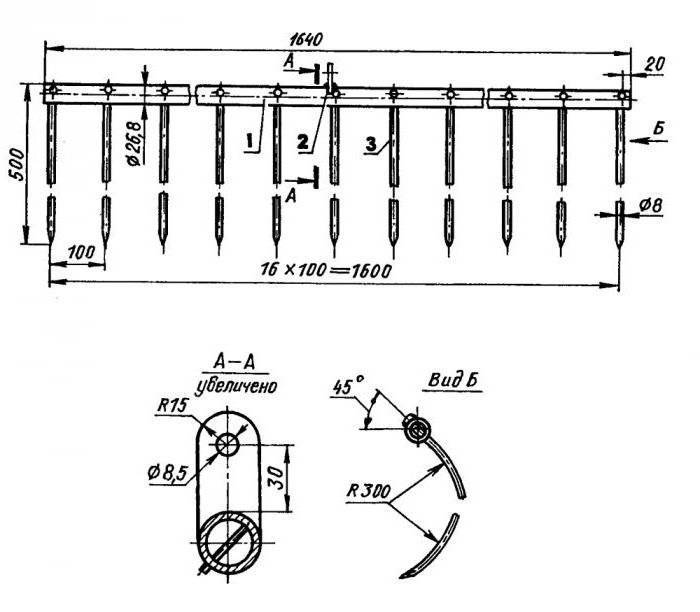

Изготавливаем планку граблей – пошаговая инструкция

Дальше нам осталось сделать саму планку, на которой будут находиться пружины и прикрепить ее к тяге. Надо проверить процесс опускания и поднятия рабочего элемента, проконтролировать усилие на землю. Рассмотрим все в подробностях.

Шаг 1Крепим ось граблей.

Первым делом, возьмем металлическую трубу 30 мм диаметром и отрежем ровно 1.5 метра – это будет наш рабочий захват инструмента. После этого устанавливаем ее на штатное место: к стойкам привариваем горизонтально 2 трубки длинной 10-15 сантиметров и диаметром 40 мм – в них засовываем ось. У нас получается труба, которая свободно проворачивается по кругу в креплении. Чтобы грабли на мотоблок не убегали в сторону, с обеих сторон от трубок в 40 мм нужно наварить стопорные кольца или просто штифты – усилие там небольшое, должны легко все выдержать.

Шаг 2Привариваем «ухо».

Для этой задачи нам подойдет обычный металлический уголок или труба длинной 15 сантиметров. Привариваем тягу к верхнему углу этой трубки, второй конец тяги будет доставать до средины дышла и сидеть на эксцентрике. Ручку нажимаем – грабли опускаются, подымаем – переходят в режим «ожидания».

Шаг 3Навариваем пружины.

Если вы хотите соорудить простые грабли к мотоблоку своими руками без существенных затрат — необходимо сделать быстросъемные элементы. Можно купить и накрутить готовые пружины, но это будет дорого и долго. Намного проще приобрести метров 20 нержавеющей проволоки 5-6 мм и выгнуть из нее С-образные элементы. Приварить их прямо к уголку или вставить в плотное отверстие, которое можно просверлить дрелью. Второй вариант немного опасный, так как металл может пружинить и вылетать из посадочного места при наезде на камни, — можно взять на хомут или сделать нижнее крепление под уголком, чтобы отлетали вниз.

Грабли к мотоблоку почти готовы, теперь остается все тщательно смазать солидолом, особенно те элементы, которые имеют трение

В первую очередь обращаем внимание именно на трубу, под которой крепятся С-образные элементы – ее нужно смазывать в местах, где она заходит во вставки 40 мм диаметром. О колесах не забываем – их тоже лучше периодически смазывать, независимо от того, оставите вы там подшипники или нет

Если все сделать правильно и пройтись пособирать собственный металлолом во дворе, то сделать грабли на мотоблок своими руками будет очень дешево, не более 2 тысяч рублей, которые вы потратите на приобретение осей и старых колес с зерновой сеялки.

Разновидности насадок

Чем больше у мотоблока будет насадок, тем лучше – в хозяйстве могут пригодиться разные виды граблей. Существуют ленточные, поперечные насадки, поперечные с ворошителем. Выбор оптимальной насадки зависит от того, с какой целью применяется мотоблок.

Важно! Некоторые модели насадок отлично подходят для сбора снега и очистки дворовых дорожек. В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков

Ассортимент продукции подобран с учетом требований самых привередливых клиентов

В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков. Ассортимент продукции подобран с учетом требований самых привередливых клиентов.

Материалы изготовления

В настоящее время в розничной торговле можно найти самые различные виды садового инвентаря, в том числе грабель. Стоят они относительно недорого, однако те, кто желает сэкономить средства, могут изготовить этот прибор самостоятельно. Процесс изготовления несложный и справиться с ним может практически каждый дачник или садовод-любитель.

Для изготовления изделия применяют следующие материалы:

  • железо, которое впоследствии окрашивается антикоррозийными средствами;
  • сталь;
  • алюминий;
  • пластмасса;
  • пластик;
  • дерево.

Чтобы тяжелый вес изделия не препятствовал работе, лучше выбирать вариант из алюминия. Возможно, такие грабли прослужат немного меньше, но и руки от них уставать не будут. Изделия из пластика или пластмассы считаются удобными и легкими, но долго они не прослужат. Альтернативой им будут деревянные изделия.

2 Ворошилки своими руками

Грабли ворошилки навесные можно сделать своими руками. Такой вариант подойдет для тех, кто владеет небольшими участками и мини-тракторами. Грабли для минитрактора, сделанные самостоятельно будут иметь 5 сгребающих колес (можно установить и больше, но для небольших хозяйств достаточно 5-колесной базы). Если же в качестве движущего средства используется мотоблок, то достаточно сделать и 3 колеса из металла.

Чтобы сделать пальцевые грабли ворошилки Солнышко, понадобятся такие материалы:


Схема построения граблей ворошилок Солнышко

  • металлическая труба (можно взять раму из старого мотоцикла) для производства рамы;
  • кронштейны, чтобы закрепить колеса;
  • проволока из стали толщиной 4-8 мм, из которой делаются сгребающие пружины;
  • стальные листы толщиной 4 мм для изготовления дисков рабочих колес;
  • два подшипника, которые крепятся в ступицы для монтажа каждого из колес;
  • детали для изготовления навески, которая предназначена для того, чтобы ворошилка могла крепиться к транспортирующему средству.

В качестве ступиц наиболее оптимальным вариантом будет установка ступиц из автомобиля ВАЗ, так как в них встроены подшипники конического типа. Это увеличивает износостойкость и долговечность ходовой части оборудования.

Грабли ворошилки своими руками делаются легко и довольно быстро. Такое оборудование значительно упростит жизнь сельхоз работника.

2.2 Преимущества применения ворошителей

Чтобы очистить свой земельный участок от сухой или свежескошенной травы, грабли для минитрактора станут незаменимым помощником.

Тракторные ворошители выдают самые большие показатели производительности, работая при этом с повышенной скоростью. Самые большие показатели можно зафиксировать на длинной прямой дистанции. Но работа таких инструментов немного ухудшается, если появляются угловые участки. Большим плюсом таких устройств является способ их крепления к движущему средству. Для присоединения не нужен вал отбора мощности.

Многие землевладельцы отмечают, что благодаря тракторам с роторными граблями, потеря листвы и сена во время сгребания сводится к минимуму. Пальцы, расположенные на колесах ворошителя, кроме того, что взбивают скошенную траву, еще и переворачивают её, вследствие чего повышается вентиляция сенных валок.

2 392

Популярные модели

При выборе оптимальной модели следует принимать во внимание функциональные особенности и метод крепежа изделия. Если грабли выполнены качественно, то эффективность выполняемых ими работ увеличивается многократно

Самыми популярными моделями являются грабли «Нева и «Солнышко». Рассмотрим подробнее их особенности.

Грабли для мотоблоков «Нева»

Несмотря на свое название, эти приспособления одинаково хорошо подходят к мотоблокам любых видов, так как оснащены специальным адаптером, который подстраивается под любые параметры мотоблоков. Рабочая поверхность составляет примерно 50 см, а значит, использовать такие приспособления можно как на больших посевных площадях, так и на маленьких участках.

Грабли характеризуются пружинной конструкцией – за счет такой особенности они не так твердо передвигаются по грунту, а незначительно изменяют свою амплитуду. Это делает грабли более гибкими, а также предотвращает искривление и поломку зубчиков, что довольно часто становится причиной неисправностей твердо фиксированных граблей для мотоблоков.

«Солнышко»

Это сеноуборочные грабли-ворошилки, произведенные на Украине. Они используются для того, чтобы сено высохло со всех сторон, причем за небольшой временной промежуток они делают ту же работу, которая вручную требует 1-2 дней. Об эффективности такого приспособления лучше всяких слов говорит качество заготовленного сена, поэтому у пользователей не остается сомнений в актуальности такого агрегата в любом хозяйстве.

Необычное наименование связано со своеобразной конфигурацией установки – она закруглена и оснащена довольно тонкими прутьями-зацепами для скошенной травы, которые напоминают лучики. Такие грабли бывают быть двух-, трех- и даже четырехколечными, причем чем больше число колец, тем больше ширина обрабатываемой полосы. Так, например, грабли с четырьмя кольцами могут переворачивать сено на делянке 2,9 метра, а сгребать – 1,9 м. Результативность «Солнышка» – 1 га/час. Это выгодно отличает модель от многих других аналогов, а учитывая, что сам мотоблок развивает скорость 8-10 км/ч, общая скорость заготовительных работ только возрастает.

Среди собственников дачных участков большой площади также популярны ленточные чешские модели и модель ВМ-3.

Вариант граблей «Солнышко»

При уборке и заготовке сена очень важно, чтобы оно равномерно просыхало со всех сторон, не слеживалось и не прело. Для этого применяют грабли ворошилки для мотоблока «Солнышко»

За небольшой промежуток времени ими можно выполнять тот же объем работы, что вручную в течение целого дня.

Важно! Эти грабли должны быть в любом хозяйстве, где на зиму заготавливается сено. Они гарантируют высокое качество работы и превосходный результат

Название механизма связано с его формой. Эти грабли округлые, имеют тонкие лучики, чтобы трава лучше цеплялась. Основная задача оборудования – переворачивание скошенного сена на поле. Одновременно это устройство приспособлено для сгребания не только травы, но и листьев, соломы.

Существуют двух,- трех,- и четырехколесные грабли. Чем больше у них колес, тем больше ширина участка. Например, четырехколесные грабли могут переворачивать сено на участке шириной 2,8 метра, сгребать – на ширине 1,8 метра.

Грабли-ворошилка «Солнышко»

С помощью этой техники в час можно убрать сено на площади 1 га. Это отличный результат, по сравнению с другими способами сбора корма. Так как мотоблок способен развивать скорость до 10 км/ч, то скорость выполнения работ еще больше увеличивается.

Для сбора сена эффективно применяются поворотные виды механизмов с несколькими видами насадок и лопастями.

Существует 5-колесная модификация граблей. Она имеет 3,7 метра в длину. Колеса расположены в косом положении. Это увеличивает эффективность ворошения сена и ускоряет работы. При этом потерь в процессе сгребания нет. Производительность мотоблока, оснащенного этими граблями, – от 1,5 до 2,5 гектара в час. Вес устройства – 140 кг.

Технические возможности устройства

Самым главным достоинством агрегата является то, что обслуживание и эксплуатация его проводятся одним механизатором. Другие особенности – отсутствие сложных деталей и независимая установка составных деталей оборудования, поэтому ремонт в случае непредвиденных поломок можно проводить прямо в поле. Ещё одно достоинство граблей ворошилок – возможность соединения валков, ворошения, перетряхивания и проветривания их, что способствует качественной прессовке в тюки. Возможности роторных граблей позволяют им бережно обращаться с культурными растениями, а также успешно собрать влажное сено.

Обратите внимание! Работа колесных ворошилок отличается высокой производительностью и хорошей скоростью. Особенно удачно работают они на прямых ровных площадях

Такие машины хороши в эксплуатации на уборке сена кормовых культур.

Ещё такую конструкцию, напоминающую солнышко, – грабли ворошилки своими руками, можно смастерить для техники небольших размеров (минитрактора или мотоблока МТЗ).

Самодельное оборудование

Для изготовления в домашних условиях самодельного оборудования для мотоблока, помогающего быстро и качественно убирать сено, используются такие запчасти:

  • 2 колеса с диаметром от 30 до 50 см (можно брать автомобильные);
  • прут или труба для металла (с него изготавливается ось);
  • дышло (делается из профильной трубы);
  • прутья, диаметром около 6-8 мм (идут на зубья);
  • пружины;
  • трубы с диаметром 3 см для оси и 4 см для крепления.

Весь механизм самоделки состоит из:

  • дышла;
  • рычага;
  • тяги, которая поднимает и опускает грабли;
  • подкоса;
  • стойки;
  • вил или граблей с зубами;
  • ступицы;
  • оси;
  • колес.

Следует использовать такие инструменты:

  • ножовку;
  • молоток;
  • сварочный аппарат;
  • перфоратор.

Садоводы рекомендуют выбирать складывающуюся модель граблей. Они более удобные и мобильные при транспортировке. Именно от самодельных граблей можно добиться скорости и мобильности в уборке сена.

Важно! Все работы должны проводиться только с соблюдением чертежа. Его можно составить самостоятельно

При изготовлении отрезки труб сваривают в одно целое. Если размер позволяет, то их можно очень прочно вставить (одну трубу в другую). Тяговой механизм – вращение мотоблока. При этом в колеса не нужно вставлять подшипники. Можно выбирать любой диаметр захвата граблей.

Первым делом нужно соорудить основу. Для этого на ось надевают колеса. На ось наваривают площадки для усиления крепления механизма. В качестве площадок подходят полоски из твердой стали, они закрепляются на расстоянии примерно 12 см от колеса.

Важно! Дышло закрепляется точно по центру оси колес. Рабочий механизм изготавливают следующим образом

На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев

Рабочий механизм изготавливают следующим образом. На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев.

Самодельные грабли для мотоблока

Зубья крепят к оси граблей. Рекомендуется изготавливать их из проволоки диаметром не менее 6 мм. Лучше всего они крепятся с помощью сварки. На дышло прикрепляют стойку вместе с сидением.

Важно! Рычаг лучше снабдить дополнительной пружиной, чтобы не тратить силы на удержание руками. После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем

Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом

После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем. Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом.

Грабли для мотоблока – устройство, существенно облегчающее любые сельскохозяйственные работы. Существующие на рынке модели подходят практически ко всем видам мотоблоков. Садовод-любитель может легко сделать качественную модель граблей для мотоблока своими руками, имея простые подручные средства.

Как сделать самодельные грабли на мотоблок?

Умелые фермеры уже научились создавать действительно функциональное и надежное оборудование, поэтому сомневаться в эксплуатационных свойствах и долговечности результата не приходится. Если серьезно подойти к процессу и использовать чертежи, все наверняка получится на высшем уровне.

Работаем над формированием оси и колес

Шаг 1. Создаем колесо из металла
Для начала необходимо взять непригодный диск для зерновой вспашки диаметром не более 40 см. После выбивания внутреннего подшипника, можно оставить его внутри и поместить туда прут из металла.

Затем берем металлическую полоску, и, обкрутив ее вокруг диска, аккуратно привариваем. В итоге получим колесо с довольно широким протектором.

Шаг 2. Делаем и монтируем ось
Металлический прут продеваем в «колеса». Нужно, чтобы он «выглядывал» из диска на пару десятков миллиметров. Важный момент: стопорное кольцо должно быть наварено с внутренней стороны, а снаружи просверлено стопорное отверстие для шплинта.

С помощью электрической дрели создаем посадочное место точно в центре прута. В качестве шплинта можно пустить электрод (3мм).

Шаг 3. На оси создаем места для дальнейшего крепления к каркасу
Чтобы в будущем грабли было удобно эксплуатировать, можно создать крепления специального плана для рамки из металла. Речь идет о двух пластинах, размещаемых на расстоянии 100 мм от каждого колеса.

Используя сварочный инвертор, следует прикрепить к оси несколько металлических планок. Не стоит забывать, что самодельные грабли получатся весьма тяжелыми, поэтому нельзя игнорировать установку усилений косого плана между осью и деталями сооружения.

Монтируем дышло и стойки

Шаг 1. Прикрепляем косые опоры под наше творение
Используем несколько квадратов (из металла) и привариваем их строго по параллели между собой к оси. Если же длина будет разной, с помощью болгарки можно откорректировать оплошность.

Шаг 2. Прикрепляем дышло
После измерения расстояния между опорами, вычисляем центр, где будет дышло. В ход пойдет стандартная толстостенная труба (диаметр 30 мм). Ее высота зависит от пожеланий владельца. Использовать следует именно толстостенный вариант, ведь грабли поддаются невероятной нагрузке, которую они должны выдерживать.

Шаг 3. Готовим зацеп дышла
Человек может приварить обычную трубу или же выгнуть ее в С-образной форме. Многое зависит от удобства и предпочтений мастера. Главное, чтобы дышло не «прыгало» из стороны в сторону.

https://youtube.com/watch?v=1Tmgrr-XfQQ

Заботимся о системе усилений

Ожидается, что в итоге грабли получатся довольно тяжелыми – не меньше 15 кг. Дабы избежать поломок, можно связать слабые места с помощью металлических квадратов 15х15. Этот вариант усиления проводится в середине стоек, а после связки между собой в центре параллельного усиления следует приварить подкос.

Опускающая и поднимающая грабли тяга станет еще одним типом верхнего усиления. С ее помощью устройству удастся избежать боковой неустойчивости.

Работаем над планкой граблей

Шаг 1. Прикрепляем ось граблей
Создаем рабочий захват прибора, отрезая от трубки 1,5 метра. Затем к стойкам прикрепляем горизонтально с помощью сварочного аппарата две трубки, в которые и помещаем ось. В итоге выходит труба, спокойно крутящаяся по кругу в креплении.

Шаг 2. Создаем «ушко»
Берем трубу и к ее верхнему углу аккуратно привариваем тягу. Что касается второго конца этой самой тяги, то он будет сидеть на эксцентрике, доставая до центра дышла. При нажатии на ручку, грабли будут то опускаться, то подыматься.

Шаг 3. Навариваем пружины
Можно приобрести их отдельно, а можно купить 20 метров проволоки-нержавейки и самостоятельно выгнуть детали С-образной формы. Приварить их можно к уголку или же просто поместить в специальное отверстие, созданное с помощью дрели.

После завершения всех работ желательно тщательно смазать все компоненты солидолом. Причем совершать эту процедуру следует постоянно, чтобы избежать поломок или перегревания деталей.

https://youtube.com/watch?v=u1aNWxoMfYc

Описание инструмента

Валкообразование является одним из основных этапов уборки сена. Поэтому спрос на эффективно осуществляющие такую операцию грабли ворошилки постоянно растет. На сегодняшний день разработано несколько типов и модификаций подобного оборудования для трактора. Наиболее востребованы среды них роторные и колесные навесные модели.

Тракторные роторные ворошилки представляют собой колесно-пальцевую конструкцию, основой которой являются утолщенные трубы-роторы. На этих горизонтально вращающихся роторах закреплены при помощи пружин с несколькими зубцами сгребающие сено пальцы. Это обеспечивает равномерность нагрузки на устройство и хорошее воспроизведение рельефа обрабатываемой территории.

Вращающий момент передается роторам посредством карданного типа шарниры подобно автомобильным штрусам, что обеспечивает равенство угловых скоростей. Привод плавный и имеет защиту от самопроизвольного запуска при транспортировке. Данного типа тракторные ворошилки обладают возможностью регулировки высоты ворошения и угла атаки. Они не имеют собственного хода и навешиваются на колесный трактор, работая через систему гидравлики и вал отбора мощности.

Колесные грабли представляют собой навесную на трактор конструкцию из закрепленных на консоли плавающего типа колес. На них установлены согнутые проволочные пальцы-пружины для ворошения сена. Поскольку внешне такое устройство напоминает нарисованное детской рукой солнышко, то именно такое народной название получили эти тракторные ворошилки.

Эффективность их работы увеличивается за счет того, что колеса располагаются под углом относительно направления движения трактора и несколько перекрывают зоны вращения друг друга. Плавающая подвеска обеспечивает прекрасную амортизацию, поэтому ворошилка хорошо справляется с неровностями рельефа, легко преодолевая оросительные каналы и насыпи. Колеса у нее взаимозаменяемые и каждое из них закрепляется на двух подшипниках, что увеличивает срок эксплуатации устройства и облегчает ремонт. Вращение колес независимо и осуществляется посредством кардана, цепной или ременной передачи. Поэтому такие грабли ворошилки можно применять в качестве навесного оборудования для трактора, минитрактора или мотоблока.

В зависимости от модели для трактора выпускаются устройства с четырьмя и пятью колесами. Разница между ними заключается только в ширине захвата, что определяет скорость работы и продуктивность ворошения и сгребания скошенной растительности в валки на поле одинакового размера. Также подобные грабли ворошилки нередко делают своими руками. Как правило, эти самодельные устройства предназначены для навеса на используемый в хозяйстве небольшой трактор или мотоблок.
