Снегоуборщик своими руками

Изготовление насадки снегоочистителя на мотоблок

Снегоуборщик из бензопилы можно изготовить в виде насадки на мотоблок. Такая конструкция может иметь роторный тип или изготавливается в виде отвала, разгребающего большие сугробы.

Роторный навесной снегомет для мотоблока

Для изготовления роторного снегомета используют двигатель от мотоблока. Из листового металла делают корпус шнека. Для создания боковин берут пластик. Раму делают из металлического уголка. Детали рамы скрепляют между собой при помощи сварочного аппарата. Из одной трубы делают ручку, а из другой — вал.

Сквозной пропил в середине трубы служит для крепления лопатки. Она предназначена, чтобы при вращении вала кидать снег. Такое устройство поможет выполнять работу быстрее и эффективнее. Все, что нужно для его изготовления, это мотор от мотоблока, стальной лист, пластик, профильный уголок, трубы, дрель, резак, сварочный аппарат.

Создание отвала бульдозерного типа

Для изготовления отвала по типу работы бульдозера подойдет стальная бочка емкостью 200 л. Ее нужно аккуратно разрезать на 3 одинаковые части, которые будут служить изогнутыми элементами отвала. Две части сваривают между собой. Получают изделие толщиной 3 мм. Этот параметр необходим для получения нужной жесткости отвала.

Монтаж выполняют при помощи сварки. Прикрепляют готовое изделие к основному корпусу аппарата шурупами. Такой отвал будет загребать снег и сбрасывать его в сторону. Для удобства эксплуатации отвал следует сделать поворотным. Для сборки понадобятся: сварочный аппарат, винты, шурупы, различные виды креплений, отвертка, листовой металл, стальная бочка объемом 200 л.

Виды снегоуборочных машин, какой лучше –бензиновый или электрический

Основная функция снегоуборочной машины – сбор снега и отбрасывание его в сторону на определенное расстояние. В основе конструкции лежит мотор, к которому подсоединен рабочий орган, представляющий собой шнек или ротор. В основном этими двумя узлами аппараты отличаются друг от друга.

Но есть и еще одно отличие: по способу перемещения. Снегоуборщики могут быть самоходными или с ручным управлением. Последние – это когда человек сам толкает аппарат и регулирует направление движения. Чаще всего самоходными бывают бензиновые снегоуборочные машины, потому что они мощнее. Но обо всем по порядку.

Самоходная модель

Электрический снегоуборщик

Обычно для этой конструкции используют электрический двигатель небольшой мощности, чтобы была возможность его подключения к сети переменного тока напряжением 220 В. То есть, подходить к изготовлению снегоуборочной машины для дома надо подходить с позиции удобства использования. А на загородных участках оптимальный вариант подключения – обычная розетка.

ПлюсыМинусы
Компактные размеры, удобные для пользования и хранения.Нельзя очищать участки с большим снежным покровом. Толщина снега не должна превышать 30 см.
Используются для ежедневной уборки снега, который только что выпал.Нельзя очищать наледь.
Высокая маневренность.Размеры участка для чистки определяются длиною питающего кабеля.
Не выбрасывает угарные газы.Трудность в использовании заключается не только в том, что приходится толкать сам прибор, но и снежную массу, которая скапливается перед приемным устройством аппарата.

Электрический тип

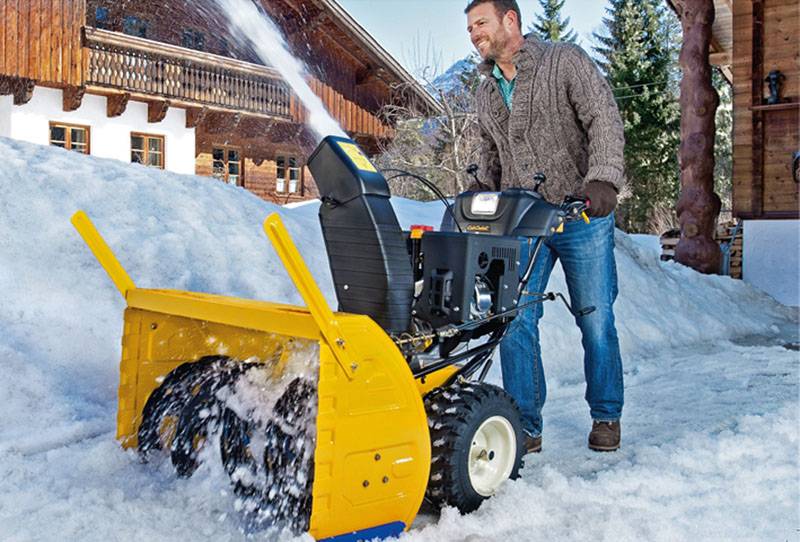

Бензиновые самоходные снегоуборочные машины

В основе их используется бензиновый двигатель, чаще от бензопилы или триммера.

ПлюсыМинусы
Высокая мощностьСложная комплектация
Возможность очищать толстый снежный покровБольшие габаритные размеры
Можно очищать наледьБольшой вес аппарата
Неограниченные возможность перемещения, неограниченные питающим кабелем
Передвигаются самостоятельно, человек не испытывает нагрузокСложность ремонта
Высокая проходимость прибора, которому не страшны никакие сугробы

Бензиновый

Снегоуборщик к мотоблоку

Третья разновидность, которую можно причислить к снегоочистителям своими руками. То есть, если в вашем хозяйстве на загородном участке есть мотоблок, которым вы пользуетесь в период весна-осень на огороде и в саду, то его можно приспособить и для очистки снега. Для этого всего лишь надо своими руками изготовить снегоотбрасыватель для мотоблока. Об этом ниже.

Итак, все разновидности снегоочистительных приборов обозначены. Остается лишь рассмотреть, как можно сделать каждый из них своими руками.

Снегоуборщик к мотоблоку, как отдельная единица

Сборка снегоуборщика

Самодельная конструкция по уборке снега включает в себя несколько ключевых составляющих. В их числе:

  • двигатель;
  • колесная база;
  • бак;
  • карданный вал;
  • подшипники;
  • ведущая звезда.

Для начала нужно обеспечить прочное крепление конструкции. Мотор следует размещать строго по центру, чтобы не допускались неравномерные зачерпывания снега или перекосы. Его дополняют бензобаком, который для удобства прикрепляют к рулевой опоре посредством болтового соединения. От старого мотоцикла можно взять ручку газа с тросиком, что позволит без труда управлять дроссельной заслонкой мотора.

Для ковша потребуются квадратные трубы с параметрами 20 на 20 на 1,7 мм. На их основе нужно собрать раму, затем обтянуть ее оцинкованной сталью, чтобы ковш в будущем не ржавел или не гнил. Сталь должна иметь толщину от 5 мм во избежание механических повреждений. Металлические листы прикрепляются к раме алюминиевыми заклепками. Для более простого пользования конструкцией нужно приварить к ковшу металлическую пластину, которая позволит ему проще передвигаться по снегу. Пластина должна иметь размер до 60 см в ширину и до 4 см в длину соответственно. Лучше накрыть ее полиэтиленом: тогда к ней не будет прилипать снег.

Конструкция вала

Вал — это один из ключевых элементов в конструкции уборочной машины. Он состоит на основе трубы, к которой приварены шнеки.

Для вала потребуется взять:

  • стальную трубу;
  • ведомую звезду, приваренную к ней;
  • подшипники для крепления внутри шнековой трубы;
  • крыло роторы и две роторные лопасти;
  • шнеки ;
  • крылья лопастей;
  • два опорных уголка.

Карданный вал представляет собой ротор, к которому приварены параллельно друг другу шнеки, которые смотрят в разные стороны. Сначала потребуется взять стальную трубу, на концах которой будут установлены подшипники. С этой целью на места окончания трубы наваривается цапфа, а затем на нее насаживаются подшипники закрытого типа.

Затем нужно установить в центр вала дополнительную звезду, которая будет передавать на вал от мотора крутящий момент. Элементы будут соединены цепью, ее можно взять от старого мотоцикла. Такая звезда должна иметь 33 зуба с соблюдением шага 12,7, крепится она специальными болтами. Для того чтобы цепь и остальные части системы не подвергались негативным внешним воздействиям, рекомендуется предусмотреть корпус для конструкции.

Когда будут установлены звезда и подшипники, к валу приваривают лопасти для очистки снега. Потребуется по 6 стальных полос, расположенных на каждой стороне вала.

Готовый ротор должен иметь две дюралевые лопасти на основе стали на 2 мм. Вместо стали можно использовать нержавейку, которая будет более долговечной.

Лопасти ставятся симметрично, благодаря чему они будут надежно защищены от механических воздействий. После установки конструкция должна выглядеть уравновешенной и симметричной. Для соединения редуктора и звезды передачи в процессе усовершенствования двигателя потребуется заменить ведущую звезду редуктора на 17-зубную конструкцию с соблюдением шага в 12,7. Ее ставят на карданный вал на конец второго колена. При работе с колесной базой нужно учесть, что она должна иметь ось с парой подшипников, на них ставятся катки или же цапфы. Их наваривают на концы труб.

Колеса могут оснащаются встроенными подшипниками, в таком случае заменить или отремонтировать их намного проще и быстрее. Ось и колеса крепятся с помощью болтов М10.

Последним штрихом в сборке машины является установка направляющей для снега. К ковшу приваривают рукав, по нему снег после сборки будет выходить наружу. Если двигатель для снегоуборочной машины имеет мощность 7 лошадиных сил или меньше, то при крупных снежных заносах он может выйти из строя.

https://youtube.com/watch?v=Y95lfIPMaGI

Рассмотрим несколько популярных моделей

модель Hyundai s 400

  • Снегоуборщик электрический Daewoo Dast 2600E хорошо зарекомендовал себя в условиях суровых зим. Такая машина способна захватывать слой снега высотой 27 см и шириной 46 см.Его пластиковый корпус способен выдерживать морозы до -50 градусов.Резино-металлические шнеки легко убирают не только свежевыпавший снег, но и слежавшиеся сугробы, при этом абсолютно не повреждают покрытие дорожек и площадок.Двигатель защищен от перегрева и попадания влаги.Яркая фара обеспечивает хорошее обозрение убираемой поверхности.Вес снегоуборщика 15 кг, мощность 2600 Вт.Гарантия производителя 3 года является подтверждением высокого качества.
  • Снегоуборщик Daewoo Dast 3000E — следующая разработка фирмы Daewoo, в нем установлен двигатель мощностью 3000 Вт, что позволило увеличить габариты ковша. Теперь толщина срезаемого пласта снега составляет 33 см, ширина 51 см. Незначительно выросла и масса агрегата — до 16.8 кг.
  • Снегоуборщик Hyundai s 400 имеет мощность 2000 Вт, что позволяет убирать снег до 25 см. Ширина ковша 40 см делает его весьма маневренным. Двигатель защищен от перегрева, при сильных нагрузках происходит его отключение для остывания. Противоударный морозостойкий пластик делает возможным работу при значительных морозах. Можно регулировать своими руками дальность и направление выброса снега.

«Снегомет» из триммера и принцип его работы

Вариантов изготовления снегоуборщика из мотокосы множество. Остановимся на самом простом способе. Заменим режущий нож ротором. Этот снегоуборщик будет работать как обычная лопата. Только поднимать ее не придется, нужно просто возить по земле. Она будет сгребать снег, и выбрасывать его в сторону.

Материалы и инструменты

Перед нами задача: снегоуборочная машина своими руками из триммера. Одно условие: коса должна быть с прямой штангой и редуктором на конце. Желательно наличие в комплекте многозубового диска, для кошения густой травы. Далее, покупаем пиво, «Балтика» в большой жестяной бочке.

Выпиваем. Получаем главный из материалов – металл. Из инструментов пригодятся дрель, болгарка, сварочный аппарат.

Непьющие люди могут заменить дно бочки на листовой металл, 1,5 мм. Используя сварку изготовить нужные детали.

Пошаговое изготовление деталей и сборка

Приступаем к созданию запчастей. Обрезаем бочку по кругу, на высоте 150 мм от дна. Снизу проделываем дырку, в которою войдет выступающая часть редуктора триммера. Сверлим еще 3 маленьких дырки. Они должны располагаться так, чтобы совпадать с отверстиями для крепления щитка на редукторе.

На боку делаем квадратную прорезь, размерами 100 на 100 мм, для выброса снега.

Делаем ротор. Вырезаем 4 заготовки прямоугольной формы, 250 на 100 мм. Предаем каждой болванке вид лопасти, обрезав один из углов на длинной стороне. Привариваем их к диску триммера крестом. Ротор готов.

Ротор снегоуборщика

Дефлектор, отвечающий за направление выброса снега, также изготовим из остатков бочки. Вырезаем полоску металла шириной 150 мм и длиной 300 мм. Слегка изгибаем заготовку. К ней привариваем боковины, высотой 100 мм, предотвращающие разбрасывание снега на выходе.

Последнее, что нужно сделать – лопатка. Берем кусок металла размерами 300 на 400 мм. Загибаем края. Получаем бортики высотой 20 мм.

  • Берем корпус и привариваем к нему дефлектор, в том месте, где прорезь для выброса.
  • Снизу закрепляем лопатку.
  • Вставляем редуктор триммера в отверстие и крепим болтиками.
  • Устанавливаем ротор, как обычный нож мотокосы.

Более полная информация на приведенных видео:

Чертежи и схемы

Для сборки снегоочистителей можно использовать чертежи, которые легко найти в интернете, или взяться за разработку собственной версии исходя из условий местности.

Существует четыре типа снегоуборочных машин:

  • Бульдозерный. Колёса с укреплённым спереди отвалом.
  • Шнековый. В нём снег по-немногу захватывается вращающимися лентами и перемещается к трубе, через которую выбрасывается.
  • Вентиляторно-лопастной. По специальным отвальным ножам слипшиеся снежинки направляются к вентилятору, поднимаются лопастями к трубе и вылетают наружу.
  • Воздушно-вентиляторный. Он работает как пылесос. Снежная масса втягивается сильной струёй воздуха и выкидывается на улицу.

В городах применяются все эти виды очистительного оборудования, но в сельской местности воздушно-вентиляторный тип сделать трудно, так как для всасывания снега нужен очень мощный двигатель. Поэтому в статье рассматривается создание только первых трёх вариантов.

Предупреждения и полезные советы

  1. Выбрать снегоуборочную машину – это одно, а сделать ее самостоятельно – совершенно другое. Обязательно используйте чертежи, когда будете планировать работу.
  2. В ручной шнек часто попадают мелкие предметы. Сделанный собственноручно снегоуборщик может сломаться, а двигатель – заклинить, если не поставить специальные предохранители.
  3. Электродвигатель имеет свой кабель, но в большинстве случаев он не предназначен для работы в сильный мороз. Провод начнет «замерзать», установка будет работать с перебоями. Советуем выбирать провода ПГВКВ, а также SiHF и аналоги.
  4. Габариты ковша нужно предусмотреть заранее. Например, если планируется расчистка очень узких дорожек, рабочая поверхность на них может просто не поместиться.
  5. Очень удобно, когда в одноступенчатом снегоуборщике выпускной желоб расположен сверху и сбоку. В этом случае снег преодолевает гораздо меньшее расстояние. Спираль шнека наклоняется под небольшим углом туда, где находится желоб.

Самодельный снегоуборщик изготовленный в гараже

Можно сделать вывод, что изготовление машины по уборке снега является хоть и непростой, но вполне выполнимой задачей.

Затраты на изготовление гораздо меньше, чем если бы вам пришлось покупать такое устройство в магазине. Если говорить о себестоимости, то электрическая установка обходится гораздо дешевле, нежели бензиновая. Да и весит она в разы меньше. Взвесив все «за» и «против», можно с уверенностью говорить о том, что для уборки территорий малой и средней площади удобно и вместе с тем недорого иметь собственный снегоуборщик.

Электрический снегоуборщик бытового назначения способен значительно облегчить расчистку придомовой территории в зимний период и стать верным помощником на долгие годы. Современный рынок переполнен предложениями как отечественных, так и зарубежных производителей, и не так легко определиться, на каком из них остановиться

В этой статье рассмотрим, на что следует обратить внимание при покупке и как не ошибиться при выборе

Как сделать снегоуборщик своими руками из триммера

Под выражением снегоуборочная машина из триммера своими руками подразумевается изготовление снегоочистительной насадки. Фиксируется она к штанге мотокосы вместо рабочей головки. Крутящий момент передается через родной редуктор. Насадка представляет собой небольшой круглый корпус с колесиками, внутри которого на подшипниках вращается нож. Рабочий элемент можно собрать своими руками в форме шнека или крыльчатки с лопастями. Второй вариант проще, а первый – производительнее. Для корпуса подойдет отрезок трубы диаметром 300 мм, старый газовый баллон или пивная бочка.

Совет! Насадку снегоочистителя можно не оснащать колесами. Их заменяют самодельными лыжами, выгнутыми с металлического уголка.

Пошагово собирают снегоочиститель из триммера своими руками в следующем порядке:

  1. Определившись с типом снегоуборщика (роторный или шнековый), рисуют своими руками или находят в Интернете чертеж. Согласно схеме из стальных трубок, уголков и пластин сваривают каркас, на котором будут смонтированы все элементы снегоочистителя.
  2. Если решено пойти по простейшему пути, переделав мотокосу на роторный снегоуборщик, приступают к изготовлению корпуса из бочки или газового баллона. Труба для такой конструкции невыгодна из-за отсутствия дна. Придется дополнительно вваривать заглушку. Лучше отдать предпочтение пивной бочке, так как она не будет ржаветь от контакта с влагой. От емкости болгаркой со стороны днища отрезают кусок длинной 150 мм.
  3. На днище полученной заготовки точно определяют центр. По метке сверлят отверстие. Его размер на 2-3 мм больше диаметра вала редуктора триммера. Вокруг основного сверлят маленькие отверстия. Их диаметр, количество и расположение зависит от модели редуктора мотокосы. Обычно на корпусе 3 отверстия. Чтобы получилось точное совпадение, редуктор прикладывают к днищу и выполняют разметку.
  4. Для выбрасывания снега из корпуса снегоочистителя нужен дефлектор. Его располагают на боковой части заготовки. Продумав, где будет верх корпуса, в боковой полке вырезают отверстие диаметром 100 мм. Можно окошко своими руками вырубить с помощью зубила квадратной формы, но усложнится процесс изготовления патрубка. Проще сваркой прорезать круглое отверстие. Патрубок дефлектора приварить из куска трубы длиной 100 мм.
  5. Из листовой стали своими руками вырезают полукруг. Фрагмент по размеру должен закрывать 1/3 часть торца корпуса. Элемент приваривают в верхней части со стороны дефлектора.
    Совет! Торцевую заглушку из полукруга можно закрепить к корпусу болтами, предварительно приварив проушины. Съемный вариант удобнее, когда потребуется чистка снегоуборочного агрегата.
  6. Ротор снегоуборщика делают из стали толщиной 1,5 мм. Для лопастей своими руками вырезают 4 пластины размером 100 х 250 мм. Заготовки крестообразно приваривают на дисковый нож мотокосы. Крыльчатка готова.
  7. Отдельным элементом снегоуборщика делают отводящее колено. Его сгибают из оцинковки или используют кусок ПВХ трубы с поворотом. Колено надевают на патрубок дефлектора. Элемент должен свободно проворачиваться для регулировки направления вылета снега.
  8. Снизу корпуса для лучшего захвата снега нужна лопатка. Изготавливают ее из куска листовой стали. Существует два варианта лопатки. Снизу к торцу можно приварить одну пластину размером 300 х 400 мм, которая будет поддевать снег и направлять его к ротору. Второй вариант – приварить к торцу корпуса по бокам две пластины, образующие расширяющийся клин. Захваты будут дополнительно больше собирать снега по бокам, увеличивая ширину очищаемой снегоуборщиком полосы.

Все детали снегоуборщика готовы. Осталось их собрать в одну конструкцию, установить на триммер. Первым делом редуктор мотокосы прикручивают болтами к торцу корпуса. Вал должен свободно вращаться без зацеплений. Корпус болтами фиксируют к раме. В зависимости от выбранного механизма передвижения снегоуборщика, устанавливают колесики или лыжи. На вал редуктора надевают крыльчатку. Пробуют руками прокрутить, убеждаясь в свободном ходе. Запускают двигатель мотокосы. Пробуют пройтись снегоуборщиком по снегу. Ручкой управления служит штанга триммера. Если все правильно собрано, во время движения снегоуборщика из отводящего колена полетит снег.

Конструкция #1 – модель шнекового снегоуборщика

Предлагаем сначала рассмотреть вариант, как сделать снегоуборщик своими руками на основе старого двигателя от мотоблока. Для этого необходимо подготовить:

  • Листовое (кровельное) железо для сборки корпуса шнека;
  • Cтальной уголок 50х50 мм для рамы конструкции;
  • Фанера толщиной 10 мм для боковых деталей;
  • Полудюймовая труба для обустройства ручки машины.

Планируя обустроить самодельный снегоуборщик двигателем с воздушным охлаждением, необходимо обязательно предусмотреть дополнительную защиту отверстия воздухозаборника от выбрасываемых в процессе работы мелких частиц снега.

Мощность двигателя этого устройства составляет 6,5 л.с. Ее вполне достаточно для уборки свежего снега с приусадебной территории

Благодаря ширине захвата машины в 50 см удобно будет передвигать конструкцию и расчищать извилистые дорожки на участке. Машина имеет компактные габариты, ее ширина не превышает 65 см. Это позволяет в любой момент за ненадобностью прятать снегоуборщик в сарай, он легко проходит через обычный дверной проем.

Для изготовления вала шнека можно использовать ¾ дюймовую трубу. В трубе делают сквозной пропил, необходимый для фиксирования металлической лопатки размерами 120х270 мм. В процессе работы захватываемая снежная масса из транспортной ленты шнеком будет передвигаться к лопатке. Эта лопатка, в свою очередь, под действием вращения вала будет откидывать снег в стороны.

Раму снегоуборщика можно сварить из стальных уголков 50х50 мм, а ближе к краям конструкции в трубе к поперечным уголкам остается только приварить по два уголка с каждой стороны, размеры которых 25х25 мм

К этим уголкам в дальнейшем и будет крепиться платформа двигателя. Скрепить поперечные уголки с продольными и зафиксировать на них рукоятки управления можно с помощью болтов (М8).

Труба шнека оборудуется металлической лопаткой и четырьмя резиновыми кольцами d=28 см, материалом для изготовления которых может послужить боковина автопокрышки или 1,5-метровая транспортная лента толщиной 1,5 мм.

Вырезать кольца из резиновой основы можно с помощью простого приспособления: в дощечку забить два шурупа, а затем эту конструкцию плотно закрепить на ленте и провернуть по кругу. Значительно упростить процедуру вырезания можно, используя электролобзик

Поскольку шнек снегоуборной машины будет вращаться в самоцентрируемых подшипниках 205, их необходимо разместить на трубе. Для того чтобы самому сделать снегоуборщик можно использовать любые подшипники, главное – они должны быть закрытого исполнения. В роли защитного кожуха для подшипников может выступить опора от кардана старых моделей Жигулей.

Для страховки самодельного шнека от попадания льда желательно предусмотреть страховочный штифт. Помимо прямого назначения – срезания при заклинивании шнека, он будет служить в качестве ременного предохранителя (если обустроить систему ременной передачи). Привод шнека можно осуществить и цепью. Частота его вращения на холостом ходу выходит около 800 об/мин. Все необходимые комплектующие снегоуборочной машины можно приобрести в любом специализированном магазине.

Для отброса снега хорошо подходит отрезок пластиковой канализационной трубы d=160 мм. Он фиксируется на трубе такого же диаметра, размещенной на самом корпусе шнека

Продолжением этого отрезка трубы будет выступать желоб для выброса снега, диаметр которого должен быть больше, нежели ширина металлической лопатки шнека.

Свежие записи
Как я защищаю рассаду от своих любопытных кошекЧто важно сделать с хвойными растениями в своем саду весной6 карликовых хвойных деревьев для украшения небольшого участка

Перед сборкой конструкции необходимо обратить внимание на то, что размеры корпуса машины должны на пару сантиметров превышать габариты самого шнека. Это позволит предупредить задевание механизмом стенок корпуса в процессе работы

Поскольку двигатель снегоуборщика в бесснежные периоды можно применять и для других целей, в конструкции агрегата желательно предусмотреть быстросъемную удобную платформу, благодаря которой двигатель в любой момент можно снять без задействования каких-либо инструментов.

Весомым преимуществом такого конструктивного решения является простота очистки корпуса и движимых частей машины от утрамбовавшегося снега. Да и убирать такой снегоуборщик на хранение намного проще: достаточно снять двигатель и машина станет в два раза легче.

Основой для лыж выступают деревянные брусья, которые дополнительно оборудуются пластиковыми накладками. Изготовить такие накладки можно из короба от электропроводки

Снегоуборщик готов к эксплуатации. Осталось только покрасить самодельное устройство и приступать к работе по расчистке снега.
