Минитрактор своими руками

Выбор параметров

Тип деятельности, для которого предназначена техника, определяет параметры будущей машины. Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:

1. Габариты. От них зависит маневренность и возможность работы на малых участках.
2. Мощность и тип двигателя. Дизельные двигатели более подходят для такой техники по причине хорошей тяги на низких оборотах. Дизель на 25% экономичнее бензинового двигателя при одинаковой мощности. Он более неприхотлив и долговечен.
3. Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета. Если техника будет использоваться в зимний период, то нужно предусмотреть крепление отвала для расчистки снега.
4. Наличие ВОМ. Он нужен для подключения картофелекопалки, сенокосилки, насоса поливальной системы.

Как обрезать задний мост ВАЗ для минитрактора?

При самостоятельном конструировании агрегата из Жигулей, мы сталкиваемся с необходимостью укоротить мост ВАЗ для минитрактора. Это достаточно ответственный и сложный этап работы. Чтобы правильно провести укорачивание, для начала ознакомьтесь со схемой, на которой указаны все размеры будущей конструкции:

Последующие работы следует выполнять по такому алгоритму:

1. Отрезается чашка пружины и вынимается концевой фланец.
2. Часть вынутой полуоси отрезается, с краю делается проточка.
3. Сверлится отверстие внутри чашки.
4. Состыковываем и центрируем полуоси, привариваем их по чертежам.
5. Вставляем в мост готовую деталь.
6. Завариваем мост с обеих сторон.
7. Сварочные швы должны быть качественными. По окончанию сварочных работ швы накаляют и остужают несколько раз.
8. Крепим мост к раме с помощью V-подобной конструкции.

Для наглядности также предлагаем ознакомиться с видео, на котором подробно показано процесс укорачивания моста ВАЗ:

Для укорачивания переднего моста можно воспользоваться схемой, приведенной ниже:

Плюсы установки гидравлики

Гидравлика минитрактора, состоящая из масляного бака, насоса, распределителя и рабочего цилиндра, обладает такими преимуществами, как:

• Повышение функциональности агрегата – минитрактор с установленной гидравликой позволяет использовать тяжелое и широкозахватное навесное оборудование;
• Мобильность и маневренность – благодаря управляемому изменению положения оборудования, гидравлика позволяет управлять процессом обработки почвы, не выходя из кабины;
• Точность настроек – гидравлика делает настройку навесного оборудования более точной и удобной.

Основные элементы гидравлики – насос и масляный бак, устанавливаются в передней части минитрактора. Распределитель с рукоятью управления располагается в кабине около сиденья или рулевого колеса. Цилиндр гидравлики монтируется в задней части трактора и управляет трехточечной подвеской

1 Несколько слов об изготовлении минитракторов

Мини-трактор своими руками можно сделать различными способами. Это зависит в первую очередь от того, какой из мотоблоков будет взят за основу. Однако существует стандартный вариант, к которому прибегают чаще всего.

В данном варианте мотоблок будет расположен на заведомо подготовленной раме, которая изготавливается самостоятельно. В качество тормозов будет взят механизм барабанного типа из Жигулей. Также из Жигулей можно взять рулевую рейку. А для разблокировки дифференциала следует возле руля установить ручку, что уменьшит неудобства, которые возникают на поворотах.

самодельный минитрактор из мотоблока и подручных материалов

1.1 Минитрактор из мотоблока МТЗ

Один из самых простых способов приобрести свой трактор – сооружение тракторов из мотоблоков МТЗ 05. Данный мотоблок оборудован 2-цилиндровым двигателем, ездящим на дизельном топливе. При работе нагрузка уходит на переднюю часть, что в существенной мере усложняет процесс работы. Однако данная проблема поддается устранению следующим образом:

• переведите мотоблок в режим косилки;
• полностью демонтируйте переднюю площадку;
• посредством болтов установите на место площадки передние колеса (подойдет от мотоцикла) и руль управления;
• прикрепите регулировочную тягу в верхнюю часть рамы, что прибавит конструкции дополнительную жесткость;
• затем, при помощи электросварочного аппарата прикрепите к площадке водительское сиденье в том месте, где считаете нужным;
• приварите сварочным аппаратом возле двигателя дополнительную площадку для аккумулятора и гидравлического распределителя;
• установите в задней части устройства дополнительную стальную раму, которая необходима для системы гидравлики;
• установите на переднее колесо ручной тормоз.

1.2 Минитрактор из мотоблока Каскад

Каскад – это один из лидирующих на российском рынке сельхозтехники мотоблок. Он имеет 4-ступенчатую коробку передач (две скорости передние, две задние), цепной усиленный редуктор, двигатель ДМ с карбюратором К-946, а также топливный бак на 4,5 литра. Расход топлива по паспорту – 2,7 литра в час.

Минитрактор из мотоблока работает с любым навесным оборудованием

Множество владельцев данного агрегата предпочитают использовать его для переоборудования мотоблока в минитрактор. При этом, переделка мотоблока Каскад под мини-трактор занимает совсем немного времени и усилий, особенно, если в наличии имеется адаптер с сидением. Если же купить адаптер по тем или иным причинам нет возможности, то трактор из мотоблока Каскад можно сделать самостоятельно.

1.3 Минитрактор из мотоблока ОКА

Соорудив трактор из мотоблока ОКА, вы сделаете огромный вклад в уход за земельным участком, так как сократится время и силы, которые расходуются на окучивание и другие виды земельных работ. Кроме того, в такой трактор, как и мотокультиватор, может быть оснащен разнообразным видом съемного оборудования: борону, плуг, грабли, косилку, окучиватель и другие.

Для изготовления самодельных тракторов с мотоблоков чаще всего требуются такие детали и инструменты:

• сварочный аппарат;
• комплект инструментов;
• уголки, листы и трубы из прочного металла;
• два колеса (подойдут мотоциклетные);
• сиденье для водителя.

1.4 Мини-трактор из мотоблока Салют

Мотокультиватор фирмы Салют также хорошо подойдет для того, чтобы соорудить из него собственный мини-трактор. Данный агрегат является интегральным, так как рукоятки могут поворачиваться на 180 градусов. Надежное передвижение обеспечивается за счет 2 цельнолитых колес с резиновыми покрышками. Захват фрезы у Салюта – 80 и 105 см. Что касается движущей части, то Салют может иметь несколько вариантов 4-тактных двигателей, при этом производители моторов также разнятся.

Рама для установки мотоблока

Данная установка оснащена ременной передачей на двигатель от редуктора, при этом, в отличии от других моделей, Салют имеет 2 ремня, что уменьшает проскальзывание ремней, а также увеличивает крутящий момент, передающийся на вал агрегата и срок эксплуатации.

С чего начать

Техника для земельных работ – это, как правило, типовая (стандартная) конструкция, слегка измененная на вкус человека. Почти никто не обращает внимания на красоту – это и не нужно, ведь главная задача машины – качественно выполнять комплекс действий.

Необходимо определить, как будет приблизительно выглядеть ваш аппарат. В помощь придет Интернет – можно найти большое количество фотографий готовых тракторов, которые умельцы уже собрали своими руками.

Началом сборки послужит чертеж трактора – схема, на которой будут отображены все узловые части, нанесены размеры. Если нет времени – используйте готовые зарисовки. На них всегда точно указаны детали и цифры. Если хотите делать всё самостоятельно – может понадобиться помощь знающего человека.

Трактор состоит из следующих основных частей:

• Рама. Несет основную нагрузку, т.к. на неё крепятся все комплектующие агрегата.
• Двигатель. Тяговая часть, зависит от конструкции трактора и тяжести труда.
• Трансмиссия. Силовая передача, передаёт крутящий момент от движка к колёсам.
• Рулевое управление.
• Задний мости колёса. Соединяет задние колеса одной оси.

Как сделать самодельный минитрактор своими руками

Главный вопрос, который возникает у тех, кого заинтересовал минитрактор — как сделать эту машину? Существует множество способов, позволяющих собрать самодельный мини-трактор в домашних условиях. Сам процесс сборки этой техники выглядит следующим образом:

• Первый этап начинается с изготовления рамы, для которой используют прокатный швеллер. В конструкции должны присутствовать траверсы, расположенные спереди и сзади, и несколько лонжеронов. При создании рамы для мини-трактора необходимо слегка уменьшить ширину фронтальной части, тем самым удастся придать детали трапециевидную форму. Необходимо позаботиться о создании в раме отверстия, чтобы можно было крепить к ней другие элементы и устройства.
• Затем берутся стойки, которые приваривают к углам. Им в конструкции будет отведена роль подрамника. Дополнительно их нужно соединить в верхней части. На готовую раму устанавливают задний мост. Если проектом предусмотрено сборка полноприводного мини-трактора, то на раму размещают передний мост.
• Далее настает черед двигателя, который должен иметь необходимую мощность. Самый доступный вариант — мотор от мотоцикла.
• На раме также нужно найти место и для установки коробки передач. Причем последнюю нужно разместить таким образом, чтобы она была направлена к водителю, тем самым будет проще контролировать процесс езды на тракторе.
• Следующий этап — установка элементов рулевого управления. Для самодельных мини-тракторов чаще всего используют руль, заимствованный у отечественных легковых автомобилей. Иногда можно взять руль от мотоцикла.
• Далее нужно установить фаркоп для прицепа, который приваривают к раме.
• Выполняется установка тормозной системы, бака, после чего переходят к подключению электрики.

Если обратиться к сети, то там можно найти множество самых разных чертежей для сборки самодельного мини-трактора. Поэтому, подобрав подходящую схему, можно сразу приступать к работе, ориентируясь на тот или иной вариант, или же внести изменения в готовый с учетом своих потребностей и задач.

Выбор двигателя для самодельного трактора

В выборе двигателя для самодельного минитрактора опираются на следующие критерии:

• Мощность – в зависимости от объемов работ и назначения минитрактора, для него используются двигатели мощностью от 4-5 л.с. (небольшой приусадебный участок) до 50-60 л.с. (для больших полей площадью свыше 1-2 га);
• Тип топлива – более удобны и экономичны силовые агрегаты от отечественных автомобилей, работающие на бензине марки А-80. Такие двигатели, в отличие от дизельных, обладают меньшим весом, более удобны и просты в эксплуатации и ремонте.
• Ремонтопригодность – устанавливаемый силовой агрегат должен поддаваться самостоятельному ремонту;
• Охлаждение – воздушное или водяное. При этом первый тип охлаждения более экономичен, удобен, он не требует монтажа жидкостной системы отвода тепла (радиатора, патрубков), периодического приобретения охлаждающей жидкости. В то же время воздушное охлаждение неэффективно на мощных (свыше 15 л.с.) двигателях; оборудованные им агрегаты обладают высоким уровнем шума, чаще перегреваются при больших нагрузках.

Исходя из данных требований, в качестве силового агрегата минитрактора, используемого для больших объемов работ, применяют мощные двигатели с жидкостным охлаждением от таких легковых машин, как:

Двигатель для минитрактора

• Ока – четырехтактный, двухцилиндровый рядный двигатель объемом 0,649 л, мощностью 29,3 л.с.;
• Ваз 2101 – четырехтактный четырехцилиндровый рядный мотор объемом 1,2 л и мощностью 64 л.с.

На заметку. Самодельный минитрактор с двигателем от Оки – наиболее простой и в то же самое время производительный агрегат для малых и средних фермерских хозяйств.

Минитрактора для выполнения работ малых и средних объемов применяют такие менее мощные силовые агрегаты с воздушным охлаждением:

• УД-25 – четырехтактный двухцилиндровый двигатель объемом 0,49 л и мощностью 12 л.с.;
• ЗИД-4,5 – одноцилиндровый четырехтактный двигатель объемом 0,52 л и мощностью 4,5 л.с.

Важно! Помимо автомобильных силовых агрегатов, компоновка самодельного минитрактора может включать двигатели от другой мототехники. Так, очень популярен среди дачников самодельный агрегат, представляющий собой мотоблок Нева с бензиновым двигателем мощностью 3,5-5,5 л.с и передним адаптером

Как сделать самодельную раму на мини-трактор. Конструкции минитракторов

В большинстве своем самодеятельные конструкторы при изготовлении трактора просто переделывают какое-то серийное изделие, добавляя одни составляющие и упраздняя другие. Это легкий путь, но он не всегда осуществим, т.к. в наличии должна быть комплектная машина.А конструкция тракторов самоделок, создаваемых с нуля, в каждом случае индивидуальна, поэтому на сегодняшний день многообразие решений просто зашкаливает.Например, раму для минитрактора делают цельной и ломающейся (называемой «переломкой»), поворот – управляемыми колесами и бортовой, компоновку – классическую или в виде отдельных модулей, позволяющих изменять назначение аппарата. Устанавливают гидравлическую систему и вал отбора мощности.

Предлагаемый ниже самодельный минитрактор является одним из самых простых в изготовлении и позволяет обойтись доступными материалами и деталями.Но, конечно, тому, кто собрался что-то делать сам, своими руками, рекомендуется обладать техническими навыками, умением работать инструментом и читать чертежи. И, главное, иметь большое количество времени и огромное желание этим заниматься.

Самодельный мини-трактор: плюсы и минусы

В первую очередь подобные машины востребованы среди владельцев частных подсобных хозяйств. Там они используются для выполнения таких задач, как вспышка огородов, вывоз и уничтожение отходов от спила деревьев, а также облагораживание территории.

Плюсы

Это техника обладает определенными преимуществами, которые обеспечили ей популярность:

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

• Качественная глубокая обработка почвы. Для отдельных участков перекапывание земли вручную не всегда подойдет. Если грунт имеет твердую и каменистую структуру, то в результате эта работа может оказаться физически очень тяжелой. В таких случаях более, чем уместно использование самодельных мини-тракторов, которые в считаные минуты справятся с такой задачей;
• Удобство эксплуатации на небольшой площади. Крупные трактора имеет смысл применять для обработки больших сельскохозяйственных угодий площадью не менее 10 гектаров. Если же необходимо вскопать меньшие по размеру участки, то для этой работы лучше подойдет мини-трактор;
• Невысокая цена. Стоимость самодельного мини-трактора формируется в основном из затрат, связанных с приобретением комплектующих деталей;
• Возможность переоборудования самодельного мини-трактора. При необходимости на мини-трактор можно установить дополнительное оборудование, что сделает его более функциональным. Вместе с тем такая техника из-за малого веса не сильно нарушает структуру почвы и не требует больших расходов на ремонт.

Минусы

Недостатки у такой техники также имеются. Сюда следует отнести то, что владельцу придется самостоятельно искать комплектующие для машины. В том случае, если в процессе сборки была использована какая-то редкая деталь, то ему довольно сложно будет отыскать такую же на замену ей. Однако наиболее распространенной является практика, когда для сборки мини-тракторов своими руками чаще всего используются комплектующие, которые в случае выхода из строя можно будет легко найти.

Решив самостоятельно собрать мини-трактор самоделку, чтобы ездить на нём по дорогам общего пользования, имейте в виду, что у вас должно быть разрешение на это. В противном случае вы рискуете получить штраф за переоборудование автомобиля.

Передний и задний мост

Мосты служат для передачи крутящего момента от карданного вала на ведущие колеса. Ширина колеи минитрактора составляет 700-1200 мм, поэтому стандартные мосты от автомобилей не подходят и нуждаются в доработке.

Для минитрактора редуктор заднего моста обязательно должен быть с дифференциалом.

Чтобы уменьшить колею, чулок заднего моста разрезается с обеих сторон от редуктора и уменьшается на разницу в ширине колеи. Полуоси, идущие внутри, обрезаются на такую же величину. Чтобы полуоси можно было соединить с фланцами, на них нарезаются шлицы. Или применяется другой подход: нарезается резьба на полуосях и на внутренней части фланцев, затем полуоси закручиваются во фланец, после чего места соединения завариваются.

Для того чтобы закрепить задний мост на раме, на корпус редуктора наваривается швеллер. Мост должен иметь подвижность относительно рамы. Для этого швеллер и рама закрепляются не жестко, а через две рулевые тяги.

Для заднеприводного мини трактора передний мост делается в виде балки. Для этого нужно:

1. Подготовить поворотный кулак от Москвича или Жигулей в сборе с шаровыми опорами.
2. Вырезать четыре пластины толщиной 5 мм. Высверлить в них отверстия под шаровые пальцы.
3. Прикрутить пластины к шаровым опорам. Затем эти пластины сварить между собой при помощи уголков. По два уголка на один поворотный кулак.
4. При помощи стальной трубы квадратного сечения 50х50 мм свариваем в общую конструкцию.
5. Поворотные кулаки могут располагаться как на автомобиле, так и быть перевернутыми, если этого требует конструкция рулевого управления.

Для того чтобы передняя балка имела подвижность относительно рамы, ее нужно установить через шарнир. Подойдет карданная крестовина, ограниченная качанием в одной плоскости.

Подготовка чертежей и изготовление аппарата

, как сделать мини-трактор

Разобравшись, как сделать трактор своими руками, приступают к работе. Согласно спецификации чертежа подбираются необходимые узлы и детали. Те элементы, которые невозможно найти готовыми, изготавливаются самостоятельно.

Мини-трактор своими руками в домашних условиях создается из следующих элементов:

• двигателя;
• рама, на которой крепятся узлы конструкции;
• ходовая часть и тормозная гидравлическая система;
• навесное оборудование;
• кресло для водителя;
• фонари.

Подбор двигателя

На самодельном тракторе можно использовать двигатель от Москвича. Он проектировался специально под самодельную сельхозтехнику, поэтому мощность его всего 4 л. с. Однако этого может быть достаточно для работы на небольшом участке. К тому же он прост в ремонте. Идеальным вариантом служит двигатель от мотоблока. Обычно вместе с ним устанавливается передний мост с рамой и рулевым управлением с того же мотоблока.

Силовая рама агрегата

Собирается рама из уголков или швеллеро

Для установки двигателя сверху приваривается 2 трубы. Крепятся элементы каркаса сварными швами, ведь болтовые соединения могут не выдержать нагрузки.

Сцеп между полурамами изготавливается из 2 вилок и шарнира. Для этого используются подшипники и цапфа от Камаза. Благодаря такому соединению задняя половина имеет возможность смещаться как горизонтально, так и вертикально.

Ходовая часть установки

Для установки мостов на раму привариваются вертикальные стойки с усиливающими уголками. Передний мост не является ведущим, поэтому там можно использовать конструкцию с любого автомобиля.

Для заднего моста готовится литой прут диаметром 50 мм. Чтобы мост плавал на ухабистой дороге, посередине устанавливается шарнир. На краях прутка фиксируются ушки. Они нужны для того, чтобы с помощью шкварней на них надеть камазовские цапфы со ступицами. Дальше на них надеваются колеса. Гидравлика берется с любого автомобиля. Тормозная система устанавливается на задние колеса, можно ее взять от автомобиля УАЗ.

Фиксация навески

Для соединения с дополнительным оборудованием в виде сеялки или косилки применяется навеска. Она представляет собой 2 тяги. Берутся они от любого автомобиля.

Фиксация их ведется 3 точками. Одна крепится к специальной пластине на раме, другая к навесному оборудованию, третья — к приводу гидродвигателя. Через него крутящий момент будет передаваться навесному оборудованию.

Рулевая колонка и сиденье водителя

В качестве рулевого управления используется система с автомобиля Москвич. Вместо родных тяг берутся жигулевские, а ступицы подбираются от Запорожца. Между тягами и колонкой устанавливается специальный рычаг.

“>

Особенности конструкции

Что же такое мини трактор? Какое есть определение этому полезному агрегату? Прежде всего, это многофункциональный механизм, который может не только обрабатывать землю, но и перевозить всевозможные грузы.

Мини трактор на небольших участках может делать:

• боронование;
• обрабатывать посевы;
• удобрять площадь;
• убирать снег;
• скашивать траву;
• разравнивать участок;
• перевозить самые разные грузы.

Движок на таких устройствах бывает не более 50 лошадиных сил, если мощность будет больше, то такой транспорт обязательно уже надо регистрировать в ГИБДД. Достаточно набрать запрос в поисковой системе Яндекса, например: трактор своими руками из ваз 2107, как перед глазами предстанет огромное количество материала. Все это говорит о том, что данная тема в народе пользуется огромной популярностью. Каждый трактор бесполезен без вспомогательных инструментов, которые тоже надо изготавливать и переделывать из уже существующих. В первую очередь необходимо сделать раму и ходовую от «Жигули».

Это интересно: Как сделать минитрактор с двигателем оки своими руками — изучаем по порядку

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера. Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

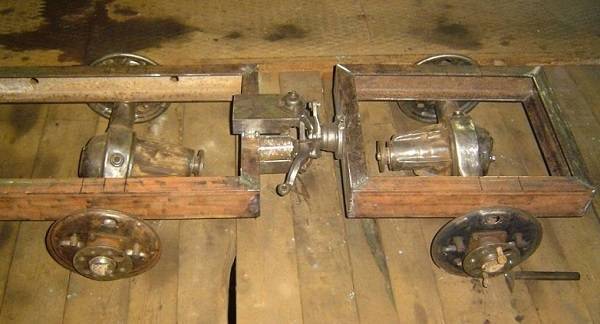

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой. Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Чертеж минитрактора

Как уже упоминалось выше, чертеж и схема будущего агрегата имеет огромное значение при изготовлении. Ведь упустив что-то из вида или памяти, восстанавливать всю конструкцию будет весьма сложно. Обязательно приступив к черчению и расчету схем, учтите следующие нюансы:

• движок должен размещаться перед водительским сидением;
• мотор должен быть обязательно прикрыт с помощью изготовленного кожуха;
• укороченная рама позволит сделать технику компактной и экономной в потреблении топлива;
• если будете уменьшать раму – не забудьте о смещении моста;
• определитесь с размещением топливного бака;
• помните, что переднюю подвеску нужно сделать усиленной;
• обязательно укажите изменения в ходовой части.

Реализация проекта состоит из следующих этапов:

• Работа над кинетической схемой.
• Изготавливаем раму.
• Делаем кузов.
• Установка движка и других систем.
• Крепим рулевое управление.

Теперь разберем, какие конкретно детали понадобятся для работы на примере модели двигателя ВАЗа.

Кабина для минитрактора

Чтобы создать защиту водителя от движущихся и вращающихся деталей, нужно установить защитные кожухи вокруг агрегатов и сделать кабину. Для этого сваривается на раме каркас из тонких стальных труб круглого или квадратного сечения. Он должен сформировать моторный отсек, который будет изолировать двигатель. Затем прикручиваются листы жести на этот каркас. Один лист необходимо закрепить на шарнирах, чтобы иметь доступ к мотору. Он будет капотом.

Хороший обзор на минитракторе обеспечивает кабина открытого типа. В ней устанавливается сиденье и элементы управления. Для защиты от дождя и снега можно сделать съемный навес.

О каких этапах нужно знать

Машины Уральского автомобильного завода совершенно неудобны, с точки зрения комфорта, но невероятно надежны, а это именно то, что требуется мини-трактору

Либо вы можете обратить внимание на другой автомобиль и смастерить минитрактор из ЛУАЗа. Что не слишком изменяет суть задачи: найти, как можно больше бесплатного железа, из которого у вас со временем получатся все нужные узлы для верной машины

Мы говорим «со временем», поскольку строительство минитрактора своими руками это довольно длительное дело.

Если рассматривать процесс подобного строительства пошагово, то для начала вам понадобится подробнейшая инструкция. Данный материал не является таковой, хотя бы потому, что здесь отсутствуют нужные вам чертежи. Это неудивительно: чертежи для собственного трактора каждый создает сам, или же скачивает приглянувшуюся документацию в Сети. Без чертежей начинать строить минитрактор из ЛУАЗа лучше даже не начинать, особенно если вы обладаете лишь базовыми слесарными и токарными навыками. К строительству минитрактора следует подходить последовательно и рационально

Перед тем, как начинать собирать данный агрегат, выберите наиболее подходящее место, поверьте, это важно

Следующим этапом после составления всех планов, чертежей и выбора нужного места становится поиск основных комплектующих. Главными узлами любого минитрактора являются:

1. Двигатель (вполне подойдет УАЗовский).
2. Устройство трансмиссии.
3. Ходовая.
4. Рулевое управление.
5. Вал отбора мощности.
6. Подвесное средство или несколько.

Предположим, вам удалось найти абсолютно всё необходимое. Лучше всего будет, если вы сможете получить в свое распоряжение запчасти от одной и той же модели машины, поскольку это гарантирует вам полностью беспроблемное сопряжение запчастей в единое целое.

Собирая минитрактор из УАЗа, помните, что ширина колес имеет немалое значение. То есть, если вы хотите просто ездить на своем минитракторе по дорогам, то хватит ширины в 13 дюймов. Если же основным предназначением собираемого вами агрегата будет пахота на тяжелой почве, то найдите колеса шириной 18 дюймов.

Полезные советы

Сделать с первого раза полноценный трактор 4х4 не у каждого хватит квалификации, но соорудить адаптер к мотоблоку и использовать его как мини трактор по силам любому.

Определите, какие детали и агрегаты есть в наличии, а какие легко достать. Обдумайте конструкцию исходя из практических соображений. Некоторые узлы требуют токарных и фрезерных работ. Подумайте, есть ли возможность их выполнить.

Оцените свои временные ресурсы. Процесс творения непредсказуем, поэтому неизвестно, сколько времени он займет.

Минитрактор является незаменимой сельскохозяйственной техникой для обработки земли, посадки семян и сборки урожая. Особенно данная техника востребована в деревне, среди владельцев больших приусадебных участков. Стоимость минитракторов в заводском исполнении достаточно высока. Даже новинки техники китайского производства порой не всем по карману. Поэтому все больше домашних мастеров стараются изготовить минитрактор самостоятельно, используя подручные материалы.

Как сделать самодельный минитрактор

Простейший вариант сделать мини трактор своими руками — это переделать бывший в употреблении мотоблок. В нем есть почти все необходимое для постройки:

• двигатель;
• сцепление;
• коробка передач;
• тракторные колеса с полуосями.

Раму от мотоблока можно использовать как фрагмент рамы минитрактора. Там имеются крепления для двигателя и коробки передач. Сборку нужно производить в следующей последовательности:

1. Сварить из металлопроката раму со всеми крепежными узлами.
2. Установить задний и передние мосты.
3. Закрепить двигатель и элементы трансмиссии.
4. Собрать рулевое управление.
5. Закрепить топливный бак, водительское кресло, защитные кожухи.
6. Сварить устройство для установки навесного оборудования.
7. Провести электрооборудование и установить осветительные приборы.

В качестве основы можно взять мотокультиватор Крот. Для его переделки не требуется мощная рама. Достаточно квадратной трубы сечением 100 мм. С одной стороны крепится сам культиватор, а с другой устанавливается рулевое управление с педальным узлом. Тросы управления газом и сцеплением подключаются к педалям. В середине конструкции устанавливается сиденье для водителя. В задней части варится прицепное устройство.
