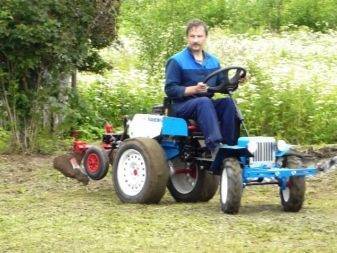

Минитрактор из мотоблока «Нева»

Чертежи, схемы, деталировка, сборка

Прежде всего следует понять, для чего в основном будет применяться мотоблок. Для сельскохозяйственных работ с грунтом или для перевозки различных объектов. Чаще всего выбирают универсальную модель чтоб и на огороде работал и по хозяйству грузы таскал. Сзади минитрактора добавляется ещё фаркоп для сцепки с прицепом. Который при желании также можно собрать по готовым схемам, ведь материалы для изготовления минитрактора и прицепа схожи и можно сделать две модели сразу.

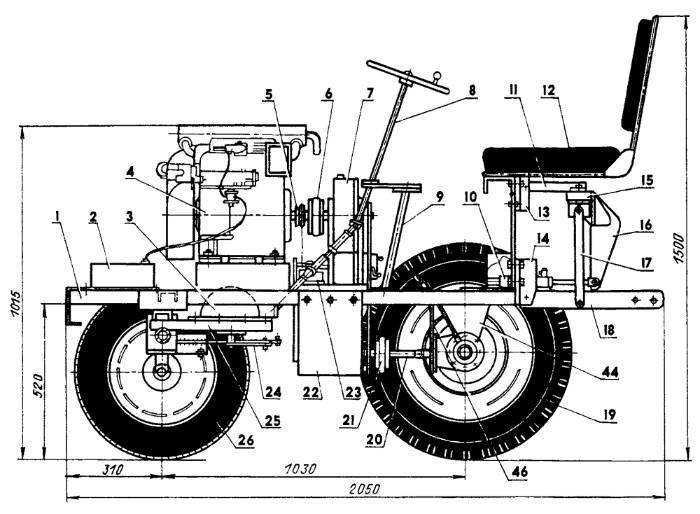

Чертеж минитрактора из мотоблока Нева (передний)

Для того, чтобы всё работало быстро и правильно следует составить кинематическую схему.


Минитрактор из мотоблока Нева (задний)

В этом чертеже отображаются места соединения колёсной оси и редукторного вала. Рекомендуется устанавливать задний привод. Это придаст минитрактору дополнительную устойчивость и проходимость.

Все детали следует выбирать тщательно. Они должны подходить одна к другой. При необходимости их можно подогнать при помощи токарного станка. От того, насколько хорошо будут подходить детали одна к другой, будет зависеть длительность эксплуатации всего минитрактора.

Когда составляется чертёж, необходимо учесть поворотное устройство. Оно может быть двух вариантов:

  • Поворот при помощи перелома кузова — это прочная, надёжная и проверенная временем схема. Но при этом не особо манёвренная при проведении поворотов. И рулевая колонка устанавливается чётко над узлом их соединения.
  • Рулевая тяга — это более маневрённая версия управления минитрактором. Она позволяет совершать повороты под большим углом. Но и деталей для этой версии необходимо так же больше. Лучше всего использовать заводские запчасти от других автомобилей. Плюсом этого варианта является ещё и тот факт, что ведущими могут быть как задние, так и передние колёса минитрактора.

После выбора поворотного устройства можно приступать к переоборудованию мотоблока в минитрактор.

Процесс создания каркаса

Для самостоятельного создания рамы необходимо небольшое количество материалов, если каких-либо комплектующих нет в наличии, то их можно заменить аналогами. Но при этом они должны иметь похожие размеры и свойства:

  • Металл для рамы — понадобятся уголки, швеллера и квадратная труба. Для обшивки корпуса необходимо использовать сталь, у которой толщина более 1,5 мм.
  • Поворотное устройства
  • Пара колёс и оси для них
  • Набор подшипников
  • Инструменты (рулетка, сварка, дрель и болгарка)

Тщательно соблюдая начальную схему, собирается рама. По размерам, углам соединений и кинематической схеме.


Деталировка Минитрактора, запчасти

После соединения всех элементов следует проверить правильность монтажа. Для этого необходимо установить раму на мотоблок. Если всё стало на свои места, начинаем следующий этап, если что-либо не устанавливается, то поправляется и устанавливается снова.

Рулевое управление

Далее ставятся готовые элементы: рулевая тяга (которую лучше всего устанавливать на заднюю ось), ступицы и ось. На ось крепятся колёса при помощи болтов.

И в конце устанавливается сиденье.

На этом процесс сборки завершён. И можно приступать к пробным заездам. Здесь необходимо обкатать минитрактор по ровной поверхности.

Зачастую необходимо дополнительно настроить управление или расположение колёс.

Если всё хорошо, то затем можно подсоединить навесное оборудование и приняться к полевым испытаниям. По желанию можно ещё провести косметические работы с краской или грунтовкой. Это защитит минитрактор от воздействия коррозии.

На видео представлено слайд шоу — как изготовить минитрактор из мотоблока:

Самостоятельный процесс переоборудования мотоблока в минитрактор — работа довольно кропотливая, смысла в которой многие не видят.

Тем более что для мотоблоков Нева «Красный Октябрь» предлагает уже готовую конструкцию – адаптер. И нет необходимости в проведении всех этих манипуляций.

Но не всё так просто. Адаптер хорош лишь при необходимости провести мелкие работы. У него не предусмотрены надёжные грунтозацепляющие механизмы. И при неровных поверхностях или вязкой почве он будет постоянно буксовать. С минитрактором таких проблем не возникает, поэтому мотоблок Нева с адаптеров минитрактор нам не заменят.

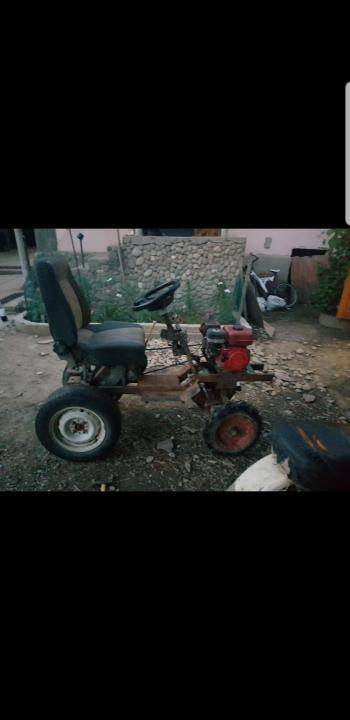

Самодельный минитрактор с китайским двигателем от мотоблока. Как это сделать

Пожалуй, самым интересным вариантом самостоятельной сборки является минитрактор переломка 4х4 самоделка,

который изготавливается на основе мотоблока. Вообще, это довольно распространенный метод сборки минитрактора, что доказывает его эффективность и работоспособность в процессе эксплуатации.

На

Внешне такая конструкция выглядит довольно громоздко, но внутреннее содержание полностью пропорционально, т.е. каждая деталь находится на своем месте, в точности подогнанная под размеры и параметры. Рассмотрим конструктивные особенности более подробно:

Чертеж 1

Фото чертежей узлов

    • Рамная конструкция будет состоять из двух составляющих – лонжеронов и траверс . Лонжероны изготавливаются из трех составляющих. Передняя часть будет изготовлена из швеллера №10, последняя будет выполнена из стальной трубы, имеющей параметры 8×8 см.
    • Задний траверс будет изготовлен из швеллера №16, а передний – из швеллера №12. Поперечины изготавливаются аналогично. В принципе, все минитрактора самоделки полноприводные имеют схожую конструкцию рамы, с теми же техническими параметрами.

Двигатель

  • В качестве двигателя можно использовать практически любой силовой агрегат , мощности которого будет достаточно для осуществления сельхоз работ. Идеальным вариантом, в данном случае, будет использование 4-тактного дизельного двигателя, имеющего водяное охлаждение.
  • Коробку передач и раздаточную коробку вала отбора мощности можно взять с автомобиля ГАЗ-53 . Сцепление подойдет от ГАЗ-52.
  • При соединении сцепления и двигателя могут возникнуть определенные проблемы. Придется заново изготовить маховик мотора, а также сделать новый кожух корзины сцепления, для подгонки её под двигатель. Маховик стачивают на токарном станке, срезая заднюю область, а также вытачивая дополнительный пролет в середине.
  • Вообще, самоделки минитрактора подразумевают подгонки под определенные детали , поэтому стоит быть готовым к тому, что придется обратиться к токарю для обтачивания некоторых комплектующих.
  • Мост устанавливается в конструкцию практически без изменений . Крепится он к раме с помощью четырех стремянок.
  • В качестве колес можно использовать аналогичные, взятые с легковых автомобилей .

    Но здесь есть один важный нюанс: передние колеса должны быть примерно 14 дюймов, что является оптимальным значением для колес переднего моста.

  • Дело в том, что использование меньшего диаметра может спровоцировать проваливание агрегата в землю, а использование большего диаметра приведет к невозможности совершать те или иные маневры.
  • Схема ходовки минитракторов и миниавто самоделок, представленная ниже, показывает наглядно принцип расположения колес на осях, а также их крепление к раме.
  • Для повышения маневренности самоделки, можно установить на руль гидроусилитель. Взять его можно со старой техники, либо собрать собственноручно. Для этого нам понадобится масляный насос, приводимый в работу двигателем.

Минитрактор с двигателем от мотоблока своими руками чертежи. Инструкция по сборке минитрактора из мотоблока

Тем, кто интересуется, как сделать минитрактор из мотоблока Нева, Форте или из техники Зубр, необходимо знать, что производитель не имеет особого значения, на эффективность работы трактора это не влияет. Главное правильно разработать чертеж и схему построения. Также владелец техники может воспользоваться готовыми наработками.

Чертеж самодельного трактора

Кинематическая схема минитрактора

Рама и кузов

Для построения рамы разрешается применять металлические патрубки и уголки. В качестве крепежных элементов нужно использовать болты, но, чтобы создать прочное соединение, потребуется сварка.

Чертеж 1 — рама конструкции

Минитрактор своими руками можно оснастить кузовом. Это придаст технике не только презентабельный вид, но и защитит составляющие от пыли, механического и климатического воздействия. В данном случае применяются листы из нержавеющей стали.

Сидение оператора и рулевая установка

После завершения изготовления рамы с кузовом для самодельного оборудования на конструкции следует закрепить кресло для оператора. Здесь можно использовать водительское сидение из любого автомобиля. Устанавливать его необходимо таким образом, чтобы водитель смог легко подстроить под положение кресла себя – высоту и угол наклона. Рулевую создают по принципу построения установки в картинге. Но здесь понадобится усилить и укоротить тягу.

Ходовая часть

Колесный комплект для переделки спецтехники в минитрактор должен состоять из четырех колес с диаметром 12-14 дюймов.

Чертеж 2 – ходовая часть

Чертеж 3

Если установить колеса с меньшими размерами, то мини трактор при езде будет зарываться передом в грунт, а в обратном случае – усложнится управление.

Обкатка оборудования

После окончания работ по созданию мини трактора нужно обработать кузов антикоррозийным средством и покрыть краской. Далее технику требуется обкатать, таким образом оператор сможет убедиться в работоспособности всех механических узлов.

Когда техника будет уже испытана, ее можно дополнить головным светом, навесом, гидравликой и другими приспособлениями.

Подготовка к созданию самодельного минитрактора

Процесс создания самодельного минитрактора начинается с составления чертежа, кинематической схемы будущего «пахаря» и подготовки необходимых материалов, инструментов, оборудования. Если есть навыки, можно самому разработать схему демонстрации механизмов и узлов трактора, если нет – найти подходящий вариант в Интернете или же воспользоваться представленным здесь примером.

Что касается деталей и комплектующих, участвующих в модернизации мотоблока, можно применить покупной заводской комплект для переделки его в минитрактор. Но такой вариант не подойдёт для тех, кто хочет сделать, к примеру, переломку 4х4 и при этом существенно сэкономить.

Итак, для создания самодельного трактора понадобятся:

  • Набор инструментов;
  • Сварочное оборудование;
  • Дрель с комплектом свёрл;
  • Металлические трубы, швеллеры;
  • Крепежи, метизы (болты, гайки);
  • Болгарка, диски для работы с металлом.

Так же для того, чтобы сделать собственноручно трактор, потребуются два подходящих колеса, навеска, водительское кресло, рулевой механизм, педали и, конечно же, мотоблок, обладающий достаточным весом и мощностью. Лучше остановить свой выбор на агрегате тяжёлого класса с дизельным двигателем (хорошо подходят модели Зубр, Нева, Агро, Скаут). Это даст возможность получить в результате переделки хоть и самодельный, но производительный минитрактор, способный эффективно выполнять различные агротехнические операции. Наверняка захочется, чтобы он осуществлял не только сельскохозяйственные функции, но и мог тянуть прицеп.

Вес выбираемого агрегата должен соответствовать состоянию грунта, на котором планируется задействовать самоделку. Если он уплотнённый, пересохший, то будущий минитрактор вряд ли справиться с поставленными перед ним задачами. Поэтому чем твёрже почва, тем тяжелее понадобится мотоблок. А мощность его двигателя следует соотнести с площадью земельного участка, на котором будут проводиться сельскохозяйственные работы с помощью мототрактора. Так, чем обширнее делянка, тем выше должен быть этот параметр.

Выбор мотоблока

Из важных параметров для этих устройств стоит перечислить:

  • Стоимость, производитель.
  • Размер плуга.
  • Разновидность применяемого двигателя.
  • Вес.
  • Уровень мощности.

Подробное рассмотрение актуально для каждой характеристики.

Мощность. Обычно она зависит от площади, которая требует обработки на том или ином участке. Чем больше участок – тем более мощный мотоблок надо брать.

Вес определяется видом обрабатываемой почвы. Для твердых сортов почвы не стоит выбирать слишком легкие приспособления. В противном случае минитрактора просто не справятся со своим назначением.

По сравнению с бензиновыми, дизельные двигатели работают гораздо тише. У них низкая компрессия, позволяющая запускаться даже в сильные морозы без дополнительных проблем. Но дизель выигрывает по экономичности своего применения. У него есть стабильные обороты, и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.

Готовность к нагрузкам физического плана, величина глубины и терпение – факторы, которые надо учитывать при определении подходящих габаритов для будущего приобретения. Оптимальным выбором считаются разборные модели, которые регулируются по ширине, тогда плуг легко будет настроить в зависимости от своих потребностей в тот или иной конкретный момент.

Присутствует тесная взаимосвязь между такими факторами, как стоимость и производитель. Если есть возможность, то лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Но можно обойтись и более дешевыми аналогами, если финансовые возможности ограничены. Российские изделия так же станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это – копии российских моделей. Стоимость у них ниже, но она достигается не только за счет дешевой рабочей силы, но и экономии на материалах для производства, технологическом оборудовании. Это негативно сказывается на качестве готовых изделий.

При этом функционал не отличается от российских аналогов. У покупателей тоже давно сложилось мнение о том, что товары из Китая – одноразовые. Производство мотоблоков не стало исключением. В последнее время и в этом направлении появляются изделия приемлемого качества, но даже до аналогов из России им еще далеко. Китайская техника предназначена, главным образом, для тех, кто имеет навык слесарных работ и запас инструментов чуть ли не профессионального уровня.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели варианты с клиноременной передачей, либо передачей крутящего момента на косилку, снегоуборщик или щетку. В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Эксплуатация и ремонт облегчаются благодаря этому. Из процедур по обслуживанию остается только замена ремня. Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели импортного производства. Агрегаты получаются функциональными, надежными. Импортным они немного уступают, но по стоимости находятся далеко впереди.

Подборка мотоблока

Подбирая мотоблок в линейке «Нева» для будущего миниатюрного трактора, нужно отталкиваться от следующих параметров: мощь, масса, разновидность двигателя, параметры плуга, ценовые аспекты.

Мощность. Она определяется площадью зоны, где будут проводиться работы. Чем она больше, тем мощнее должен быть мотоблок. Здесь самый оптимальный вариант – это Нева МБ-23. Сегодня это лидер по мощи среди всех представителей этой линии. Может трудиться и на очень твёрдых почвах. Создаёт усилие тяги в 180 кГС. Может разблокировать одно из колёс. Улучшает маневренность. В него могут внедряться двигатели различной мощности. Их сегодня весьма широкий спектр. Благодаря чему каждый мастер сможет подобрать подходящий вариант.

Обычно Нева МБ-23 представлена в таких вариациях: 10.0 и 8.0.

Данные первой: двигатель Briggs&Stratton, его мощь 10 л, число передач 4 (2), роль трансмиссии выполняет шестерёночный редуктор, наполняемый маслом, подходящий бензин АИ-92 и АИ-95, параметр обработки 86 – 127 см, обороты фрез от 20 до 160 (в минуту), проводит обработку на уровне 20 см. Данные второй: двигатель тот же, только с параметром 8 л, все остальные показатели идентичны. За «Неву МБ-23» сегодня необходимо выложить от 43 000 до 45 000 руб. Значение имеет приобретаемая модификация.

Если вам нужен агрегат поскромнее, можно приобрести Неву МБ-2. Это тоже очень производительная техника, но с менее мощным двигателем. У неё есть множество модификаций, например «6,5 Про» и «7,5 Про».

В них действует двигатель той же марки. В одной модификации её мощь 6,5 л, во второй – 7,5 л. Их схожие характеристики: в качестве трансмиссии цепной редуктор, подходящий бензин АИ 95 и 92, уровень обработки 20 см, её ширина – 86-127, обороты фрез от 20 до 160 (в минуту), масса — 98 кг, число передач 4(2). Отличительные показатели: — функциональный объём, у модели 6,5 он – 205 куб.см, у версии 7,5 достигает 215 куб.см, — топливный бак, его объём у первой модели 3,8 л, у второй – 4,6. Сегодня цена «Невы МБ-2» лежит в диапазоне 33000 — 45000 руб. Масса. Здесь действует следующее правило: чем сложнее земляные работы, тем выше масса мотоблока, и обратный принцип. Делая выбор между бензиновым и дизельным двигателем, основывайтесь на более важных для вас факторах. Если вам нужен тихий аппарат, быстро запускающийся в морозы, то отдавайте предпочтение бензиновому виду. Если требуется более экономичный аппарат с более сильной тягой и стабильными оборотами, приобретайте дизельную версию. Также эта версия лучше работает с трудными грунтами и значительными площадями. Параметр плуга. Он зависит от глубины предстоящей обработки. Лучше брать разборную модификацию, в которой можно регулировать ширину. Так сможете сделать настройку плуга для той или иной ситуации

Основные рекомендации

Вначале необходимо сориентироваться с выбором подходящей модификации агрегата. Он должен обладать необходимым резервом ресурса, чтобы обеспечить требуемую тягу для возделывания почвы посредством навесных приспособлений – окучника, плуга и тому подобное.

Чтобы узнать, что потребуется для сотворения полновесного мини-трактора, необходимо для начала рассмотреть его базовые составляющие.

  1. Шасси. Выполняется из подручного металлического проката.
  2. Поворотное устройство.
  3. Простые дисковые тормоза.
  4. Сиденье и детали кузова.
  5. Сцепное устройство для монтажа навесного снаряжения, система рычагов для контроля за ним.

Минитрактор своими руками из Жигулей. Как изготовить мини-трактор из Жигулей своими руками

Рассмотрим, как сделать самодельный трактор из ВАЗ, какие материалы и инструменты понадобятся. Прежде всего нужно выполнить чертежи и схемы всех узлов конструкции. Чтобы сделать минитрактор своими руками, необходимы точные размеры деталей и расчеты. Каждая составляющая должна быть расписана отдельно. И нужен чертеж с трактором в собранном виде. От сделанных схем и чертежей зависит, каким будет самодельный трактор с двигателем ВАЗ 2106.

Во время работы над чертежом следует учесть следующие моменты:

  • надо определить расположение коробки передач;
  • двигатель должен быть обязательно покрыт защитным кожухом;
  • в каком месте будет установлен топливный бак;
  • если укоротить раму трактора, то самодельный минитрактор из ВАЗ будет употреблять меньше топлива;
  • передняя подвеска должна быть усиленной.

Если вы решили создать трактор из ВАЗ 2109 или ВАЗ 2106, то в результате проделанной работы вы получите довольно мощный агрегат, который справится со многими сельскохозяйственными работами, поможет ухаживать за огородом и растениями.

Итак, приступают к самой разработке и сборке самодельного трактора на базе ВАЗ. Мини-трактор можно сделать с двигателем от ВАЗ 2019 или ВАЗ 2106, позаимствовать дополнительные детали от других моделей машин.

К примеру, коробку передач можно позаимствовать с ГАЗ-53, задние колеса взять с трактора МТЗ-82, а вот передние снять с уже неработающего или ненужного мотоблока, или мотокультиватора.

Также их можно купить в магазине. От любой модели Жигули можно взять рулевое управление и водительское сиденье, или же смастерить его своими руками. Передний и задний мосты берутся с жигулевского агрегата.

Монтаж двигателя и гидравлики

Самым выгодным вариантом для переделки мотоблока в самодельный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотоблоки марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней.

Передачу усилия от мотора к задним колёсам самодельного трактора организовывают при помощи ременной передачи. Раздаточную коробку ВОМ, как и коробку передач, можно использовать со списанного автомобиля ГАЗ-53. Силовой агрегат самоделки монтируют таким образом, чтобы шкив ВОМ располагался в одной плоскости со шкивом, размещённым на задней оси минитрактора. Заодно намечают место для расположения педали сцепления. Ременную передачу закрывают защитным чехлом, чтобы избежать соскальзывания в процессе работы и сделать её срок службы более продолжительным.

После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора.

Весь модельный ряд мотоблоков (Скаут , Угра, Нева и др.) — https://garden-shop.ru/motobloki.html

Затем производят установку водительского кресла, а так же фар и габаритов, если планируется передвижение минитрактора по автодорогам. Они обеспечат безопасность при эксплуатации транспорта в тёмное время суток и позволят избежать проблем с требовательными сотрудниками дорожных патрульных служб.

Выбор мотоблока под минитрактор

Перед тем как сделать минитрактор с мотоблока, требуется выбрать исходную модель. При подборе следует учитывать ряд параметров:

  • мощность и число тактов двигателя;
  • тип двигателя (дизельный или бензиновый);
  • вес исходного изделия;
  • размеры штатного плуга;
  • стоимость;
  • место производства, поскольку для ряда импортных изделий возможны перебои с поставками запчастей.

Для переделки под тракторы применяются изделия отечественного, китайского и белорусского производств.

Китайские

Китайские мотоблоки представляют собой копии российских изделий. В качестве силовых установок применяются двигатели собственной разработки и производства, которые несколько отличаются от российских узлов. Преимуществом моделей является цена, которую снижают за счет упрощения конструкции и экономии на материалах. Из-за этого имелись нарекания к качеству изделий, но последние модели во многом лишены такого недостатка. Улучшение качества изготовления и сборки стало причиной роста популярности китайских изделий.

Функции, параметры двигателей и весовые характеристики китайской техники мало отличаются от российских аналогов. К числу распространенных марок можно отнести продукцию под брендами Зубр, Кентавр, Аврора.

Российские

Мотоблоки производства российских заводов относятся к числу более популярных моделей. Соответственно, они чаще используются и в качестве исходной базы для постройки самодельных тракторов. Особенностью конструкции является ременное сцепление в трансмиссии и система привода навесного оборудования от отдельного шкива (сенокосилок или почвенных фрез).

В качестве силовых агрегатов часто используются импортные двигатели (например, Lifan), идентичные применяемым на китайской технике. За счет этого решения удалось снизить стоимость изделий и улучшить ряд характеристик. Двигатели обладают малым объемом и гибкой характеристикой мощности и крутящего момента. При этом обеспечен большой ресурс и хорошая топливная экономичность.

Кроме изделий российского производства на рынке встречаются мотоблоки, собранные на Минском тракторном заводе (МТЗ). По своим характеристикам они не уступают российским аналогам. На технике используются силовые агрегаты Honda или Weima, развивающие до 13 л.с. Конструктивной особенностью является использование многодискового «мокрого» сцепления мотоциклетного типа и дифференциала. Для привода дополнительных агрегатов применяется вал со шлицами.
