Медогонка своими руками

Инструкция: изготовление медогонки из стиральной машины своими руками

Изготавливается оборудование достаточно быстро, главное правильно подобрать все комплектующие, чтобы потом не пришлось переделывать. Рассмотрим, как сделать медогонку своими руками.

В кассеты устанавливается корпусная рама, стандартные размеры: 435х300 мм. Если вы будете использовать покупную раму, то она идет еще меньшего диаметра.

Кассеты готовы. Далее рассмотрим, как подготовить бак стиральной машинки.

Перестройка стирального бака

Все отверстия на дне бака нужно изолировать. Для этого вырежьте из металлического листа заплатки по размеру отверстий и закрепите их с помощью сварочного аппарата. Чтобы проверить герметичность, налейте в конструкцию воды.

Поскольку все отверстия перекрыты, нужно самому проделывать дополнительное отверстие для откачки меда. С помощью дрели просверлите его в стене, прямо около днища бака от стиральной машины. Можно закрыть края резиновым кольцом, а можно приварить краник, который удобно перекрывается в случае необходимости.

Если вы решили оставить простое отверстие, тогда для его перекрытия придется приделать металлическую пластину. Она крепится на болт. Когда понадобится закрыть, поверните пластину, перекрывая поток.

Подготовка перекладины

Для перекладины возьмите металлическую полосу толщиной 4 мм. Длина зависит от диаметра бака. Проделайте с помощью дрели отверстия по краям, чтобы можно было установить болт М10. Дополнительно проделайте два отверстия ближе к середине перекладины, как указано на рисунке.

При помощи паяльника нагрейте пластину и загните ее края под прямым углом.

Теперь пометьте место установки на баке. Для этого установите перекладину строго по центру, маркером отметьте места для отверстий на баке. Дрелью проделайте отверстия в отмеченных местах, закрепите перекладину болтами.

Изготовление планки ротора

Возьмите полоску стали шириной 15-20 мм и толщиной 4 мм. По краям планки нужно проделать по отверстию.

Теперь нужно закрепить планку. Для этого изготовьте вал. Возьмите шпильку и нарежьте на ней резьбу. В центре закрепленной на баке перекладины просверлите отверстие и установите шпильку. Сверху на шпильку установите коническую шестерню и прихватите гайкой. Снизу закрепите перекладину ротора и зафиксируйте контргайкой.

Осталось подготовить еще одну планку. Понадобится металлическая полоса 600х15 мм. По краям проделайте отверстия и загните их. Теперь шпильками скрепите отверстия роторных планок вместе со скобами рамы. Подвижная конструкция готова.

Благодаря устройству ротора рамы можно переворачивать то одной, то другой стороной. Это позволяет извлечь мед из сот и полностью осушить рамы.

Обязательно под бак нужно изготовить устойчивую подставку, чтобы потом можно было подставить емкость для сбора меда. Изготовить ее можно из металлического прута. Скрутите кольцо из прута, чтобы оно было немного больше нижнего диаметра бака. Концы закрепляются сваркой.

Из того же прута сделайте насколько ножек и установите конструкцию. Для устойчивости можно приварить к ножкам металлические полоски.

Делаем дровокол с двигателем от стиральной машины

Предварительно составляется чертеж будущего устройства, в котором учитывается принципиальная особенность винтовой конструкции, заключающаяся в расположении древесины по отношению к конусу

Обращаем внимание, что заготовка должна устанавливаться строго вертикально

Проблема в том, что, если часть бревна оказывается под конусом, он ломается, либо вал гнется. Чтобы предотвратить подобную ситуацию и исключить попадание дров под конус, большинство пользователей устанавливают специальный киль, сохраняющий целостность вала. Такое приспособление гарантирует, что полено не затянет под конус, и предотвращает прокручивания вала в момент заклинивания. Отметим, что это помогает избежать оператору травмирования.

Кроме того, что киль защищает рабочую часть конуса, на него возлагается дополнительная задача. Когда наконечник конуса упирается в твердый слой древесины, то чурку не прижмет к столу. Но здесь необходимо беречь руки, чтобы они не попали между винтом и килем.

И все же, данный элемент рекомендуется установить, чтобы сохранить целостность конуса.

Любая установка базируется на каркасном основании, по которому выполняется монтаж. Станину сваривают из профиля либо делают из металлического листа. Примерные ее размеры – 2 на 4 либо 3 на 5 см. Площадка делится на две зоны – силовую и рабочую.

Силовая часть предназначена для подиума под электрический двигатель от стиральной техники. Он и станина представляют собой одно целое, потому что на данный элемент основания приходится основное воздействие нагрузочного характера.

В данной зоне располагается блок, отвечающий за управление двигателем, снятым со старой стиральной машины. Вся электрическая часть располагается на диэлектрической пластинке. Если есть возможность, ее следует спрятать в корпус из пластикового материала.

Рабочей зоной служит металлический стол толщиной в два – три миллиметра. Для разделения двух зон используют постамент, на котором крепится вал конуса. Отметим, что на сам вал конус не крепится. Даже при жестком соединении вал должен иметь свою опору из подшипников. Ее можно взять от подвески кардана транспортного средства с задним приводом и жестко приварить к станине.

Чтобы демпфировать рабочие рывки и аккумулировать запас момента кручения, вал рекомендуется оснастить маховиком, для чего разрешается использовать одноименную деталь от автомобиля, подходящую по диаметру.

Силовую зону рекомендуется защитить кожухом, для чего к станине наваривают пару профильных дуг. В нижней части устраиваются надежные ножки, высота которых не должна превышать двадцати сантиметров. Рекомендованная высота стола – по уровню вашего пояса, чтобы во время работы спина оставалась в выпрямленном положении. Но здесь есть один недостаток – крупные заготовки высоко поднимать над уровнем пола затруднительно. Из-за этого многие мастера изготавливают дровокол максимально низко.

Теперь посмотрим, как выполнить подключение электрического двигателя, снятого со стиральной машины. Отметим, что, несмотря на модель и марку машины, электрическая схема двигателей схожа, но незначительные отличия все же имеются.

Как правило, от старых машин используют три вида двигателей – коллекторный, асинхронный и с электронным управлением (в комплекте с управляющим модулем).

Чаще всего используют асинхронный вариант, способы подключения которого рассмотрим подробней.

На старых двигателях этого типа на пуск имеется отдельная обмотка. Для определения нужной обмотки тестером проверяем сопротивление, которое на пусковой должно оказаться выше. Чтобы осуществить запуск двигателя, нажимается пусковая кнопка, а выключение выполняется разрывом цепи, по которой подается напряжение. Чтобы поменять направление вращения, точки подсоединения обмотки пуска меняются местами.

Современный асинхронный двигатель от стирального агрегата приводится в работу проще, для чего понадобится обычный бытовой автомат. Соединение выполняется последовательно, перемычкой через две обмотки.

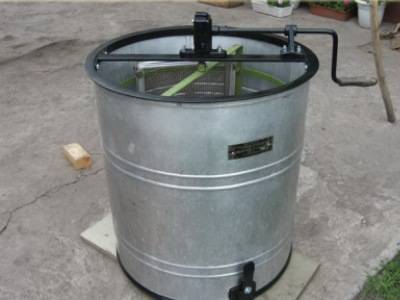

Как сделать медогонку своими руками

Медогонку можно купить, но можно и сделать своими руками. Если имеются все нужные материалы, итоговый аппарат порадует надежностью и качеством.

Медогонка состоит из нескольких основных деталей.

1. Бак, в котором располагается ротор и кассеты.
2. Ротор – механизм, что вращает кассеты с рамками.
3. Кассеты – куда вставляются рамки с сотами.
4. Привод – ручка для вращения ротора.
5. Кран для выхода меда.

В любом типе медогонки есть все эти составляющие. Что до размеров, то тут все зависит от личных нужд. Если делается медогонка на 2 рамки, то она будет небольшой, если на 8-10 или более рамок, то это уже габаритная конструкция, тут и бак нужен огромный, и ротор.

Чертеж для изготовления медогонки своими руками

Самый дешевый вариант медогонки делается из пластикового или металлического бака. В последнем случае берется нержавеющий бак, потому как простой, окрашенный, со временем будет ржаветь, а краска облупится. В центре бочки закрепляется вращательный элемент – ротор. Проще всего купить его отдельно, потому как делать самостоятельно довольно долго, но для умельцев ниже имеется чертеж на 2 рамки, по этому образцу можно сделать ротор на необходимое количество рамок.

Поперек бака, сверху прикрепляется планка, удерживающая вращающий ротор. Ее прикрепляют с противоположных сторон бака, и сквозь нее пропускают верхнюю часть ротора. Сверху устанавливают привод. Он должен крепиться к ротору, иначе механизм не будет вращаться. В качестве привода можно взять, например педальное устройство велосипеда с прикрепленной ручкой или что-то подобное.

Важно!
Качественные медогонки большинство пасечников делают с известных моделей, что ранее ими же и использовались. Только создавая аппарат самостоятельно, они его совершенствуют и делают из тех материалов, которые кажутся им наиболее надежными.. Теперь делаются кассеты

Для каркаса кассеты берутся сетки из нержавеющей стали и прутья металла. Прутьями обваривают сетку, чтобы не гнулась. Теперь скрепляются по 2 сеточных заготовки. Для этого используют специальные металлические скобы и заклепки к ним. Скобы прикрепляют, как на картинке ниже, чтобы между сеточками было достаточно места для рамки с сотами. Скоб нужно на одну рамку 6 штук – по 2 штуки на 3 стороны, а верхняя часть остается открытой

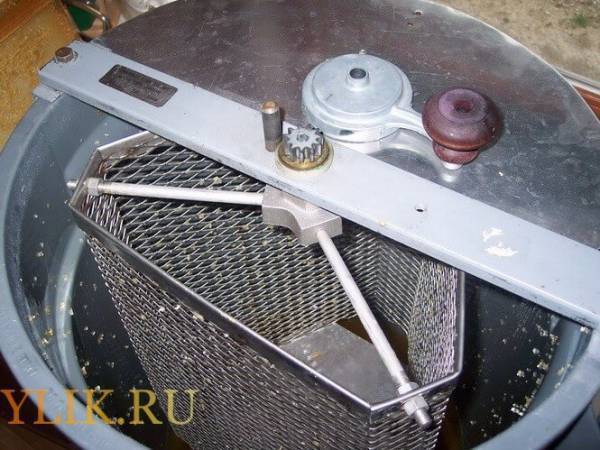

Теперь делаются кассеты. Для каркаса кассеты берутся сетки из нержавеющей стали и прутья металла. Прутьями обваривают сетку, чтобы не гнулась. Теперь скрепляются по 2 сеточных заготовки. Для этого используют специальные металлические скобы и заклепки к ним. Скобы прикрепляют, как на картинке ниже, чтобы между сеточками было достаточно места для рамки с сотами. Скоб нужно на одну рамку 6 штук – по 2 штуки на 3 стороны, а верхняя часть остается открытой.

Кассеты для медогонки своими руками

Размеры сеток, расстояния между ними зависят от того, какие рамки используют на пасеке. Так что измеряют сначала рамки и затем уже делают кассеты. Они должны быть на 2-4 см длиннее и на 0,5-1 см шире рамки, чтобы было легко их ставить и доставать. После изготовления кассет нужно поставить их в ротор и покрутить механизм, чтобы опробовать.

Внизу бака просверливается небольшое отверстие для сливного крана. Кран приобретается в любом строительном магазине, диаметр 60 мм в среднем, но можно взять любой другой. После того, как отверстие сделали, в него устанавливается кран.

Чтобы медогонка не шаталась во время работы, можно снизу бака приделать ножки или просто поставить ее на толстые брусья и закрепить. Все, медогонка готова и можно ее опробовать. Если все сделано правильно, то должно получиться примерно как на картинке, представленной ниже.

Функции, преимущества и недостатки медогонки Грановского

Медогонка Грановского предназначена для работы с ульями конструкции Дадана и может функционировать в ручном режиме и от электричества. Обладая высоким качеством, подобное устройство может применяться для откачивания мёда в промышленных масштабах и на небольших пасеках.

• Среди достоинств медогонки такой конструкции, пасечники отмечают следующие:
• Все модели медогонки Грановского отличаются компактностью и удобством перевозки на машине. Основные габариты аппарата определяются типом, а также необходимым количеством рамок.
• Небольшой вес медогонки, который достигнут путём использования тонкого нержавеющего металла, что позволяет легко переносить аппарат в руках.
• Высокие показатели скорости откачки мёда.
• Использование электропривода даёт возможность непрерывного функционирования аппарата, вплоть до полного освобождения рамок от мёда.
• Лёгкость управления и обслуживания устройства — по окончании работ потребуется лишь мойка медогонки. При поломках, которые не связаны с электроникой, необязательно обращаться в ремонт, поскольку они легко устраняются самостоятельно.
• Невысокая стоимость аппарата.

Важно! В процессе работы медогонки Грановского свежие соты не мнутся и не портятся.

• Пчеловоды, постоянно использующие в работе медогонку этой конструкции, отмечают несколько основных её минусов:
• Сложность закрепления тяжёлого металлического крана на корпусе из тонкой нержавейки, которую легко деформировать в процессе прикладывания усилий.
• Отсутствие надёжной фиксации ножек — от постоянных вибраций они расшатываются и становятся причиной грохота при работе.
• В процессе заполнения бака мёдом существенно понижается скорость вращения рамок, что приводит к падению производительности.

Однако, недостатки можно легко устранить. Например, использовать лёгкий пластиковый кран вместо металлического, фиксировать ножки перед каждой выкачкой и не перегружать бак мёдом.

Электропривод для медогонки своими руками

Сделать электропривод собственноручно достаточно сложно, лучше всего, покупать его в магазине.С медогонки нужно снять привод, а также учесть диаметр имеющегося вала, сделать небольшое отверстие. Далее распарывается втулка шпильки и крепится к пластинке.

Используя шпильку, необходимо тщательно присоединить двигатель и включить напряжение 12 ВТ. Затем берется тонкий напильник и проделывается маленькая канавка, чтобы получилась клиновидная форма. После этого крепится пружина и ремень. Следите за тем, чтобы она была натянутой. Медогонка, работающая на двигателе, способна осуществлять огромное количество сложных и кропотливых задач.

Из механической центробежки можно сделать электрическую:

• крышку, находящуюся на баке, отставляют в сторону;
• вытачивают специальный корпус со съемной крышкой, также будет 2 подшипника;
• сторона оси, расположенная возле подшипника, подвергается некоторым работам: на ней нужно сделать проточку и нарезать резьбу;
• втулка будет находиться на втором конце подшипника, поэтому ее соединяют с ротором (кассетным);
• для подшипникового корпуса пригодится специальная пластинная подставка, которую можно самостоятельно смастерить;
• для быстрой выкачки используют трехфазный электрический двигатель мощность не менее 250 Вт;
• при помощи двойного хомута к баку цепляют мотор;
• для сливания меда нужно приготовить подставку, в которой будет 2 крестовины из дерева. Ее можно сформировать при помощи треугольных стоек, воспользовавшись клеем ПВА и гвоздями.

Электромедогонка оснащается специальной центрифугой. Также должен присутствовать кассетный барабан. Что касается численности кассет, то она зависит от параметров рамки с сотами. В процессе изготовления используется металлическая сетка, имеющая большие ячейки. Для бака подойдет алюминиевый сплав, имеющего форму конуса. Его нужно оснастить краном, который обеспечит слив меда.

Схемы электропривода

Для электропривода потребуется небольшой двигатель с мощностью в 90 Вт. Во избежание засорения двигателя пчелами целесообразно закрыть его мелкой стекой. При наличии реле от стиральной машины можно подключить его в качестве выключателя. Такое реле поможет регулировать режимы вращения.

На выбранный генератор необходимо установить малый шкив, предварительно рассверлив его под диаметр вала. Закрепив генератор на шпильке, подключить напряжение в 12 вольт. Напильником сточить на уступе шкива канавку в 8 мм и довести до трехгранного сечения. Полученная деталь должна выглядеть клиновидно. После этого надеть ременной трос и натянуть пружину. Так выглядит самодельная конструкция электрического привода.

Подводя итоги, можно сказать, что использование медогонного аппарата значительно упрощает процесс добычи меда из сотовых рамок. Для начинающих фермеров существует вариант собрать медогонку самостоятельно. В качестве исходного материала можно использовать деревянные брусья. Такая медогонка без предварительной обработки прослужит недолго.

Использование пластиковой бочки способно снизить расход денежных средств. Кроме того, пластик легко моется, не подвергается влиянию ржавчины и не впитывает запахи. Помимо бочки можно приспособить под медогонку бак от стиральной машины.

Облегчить ручное вращение кассет можно, установив простой электродвигатель с реле для регулировки оборотов вращения. Такая мера предотвратит возможность порчи и излома сот и сохранит качество добываемого продукта.

Медогонка своими руками

Суть конструкции заключается в использовании законов физики. Само по себе устройство включает в себя емкость для размещения пчелиных сот с медом. При помощи ротора происходит их раскручивание, и мед под воздействием центробежной силы выбрасывается на внутреннюю поверхность бака, стекая по стенкам которого, собирается в специально подготовленные снизу контейнеры.

Независимо от материала, конструкция в общих чертах будет состоять из:

• полости, предназначенной для установки рамок;
• привода, отвечающего за вращение ротора;
• внешних емкостей для сбора меда.

Медогонка своими руками

Различают 2 типа устройств. Это радиальная и хордиальная медогонки. В радиальной рамку с сотами нужно расположить вдоль радиуса. Сверху вид чертежа напоминает расходящиеся из одной точки лучи.

Хордиальная отличается крепежом рамок вдоль внутренней поверхности бака. Медогонка радиальная своими руками отличается простотой сборки конструкции. Самодельная медогонка не вызовет сложности даже у новичков. Хордиальная же более эффективна для сбора меда, но сложнее устроена.

Одним из экологически чистых материалов для сбора медогонного аппарата являются деревянные доски. Сначала необходимо подготовить кассеты, подходящие по размеру к рамкам сот. После этого собрать деревянную медогонку. Закрепить кассеты к оси и установить весь механизм внутри бочки. Сверху нужно установить необходимую для осуществления вращения ручку.

Внимание! Внутреннюю поверхность бочки можно отполировать для большей защиты от процессов гниения. Использование дерева в качестве исходного сырья экономически не оправдано

Высокая стоимость самих досок, необходимость в регулярной обработке внутренней поверхности лаковыми или другими влагозащитными средствами накладывают ограничение на постоянное использование такого аппарата. Кроме того, необходимо оборудовать такую медогонку прочной подставкой в связи с высоким весом самой конструкции

Использование дерева в качестве исходного сырья экономически не оправдано. Высокая стоимость самих досок, необходимость в регулярной обработке внутренней поверхности лаковыми или другими влагозащитными средствами накладывают ограничение на постоянное использование такого аппарата. Кроме того, необходимо оборудовать такую медогонку прочной подставкой в связи с высоким весом самой конструкции.

Типы двигателей для привода медогонки

Ручной труд заменяют следующими типами двигателей

• электромоторы небольшой мощности;
• электрическая дрель;
• генератор электрического тока.

Важно, чтобы механизм создавал крутящий момент; в этих целях может пригодиться мотор стиральной машины, электрического велосипеда, или же двигателя-редуктора автомобильного стеклоочистителя. Также используют устройства с реверсом (обратным ходом), что позволяет откачивать мёд с обеих сторон, не переставляя рамки

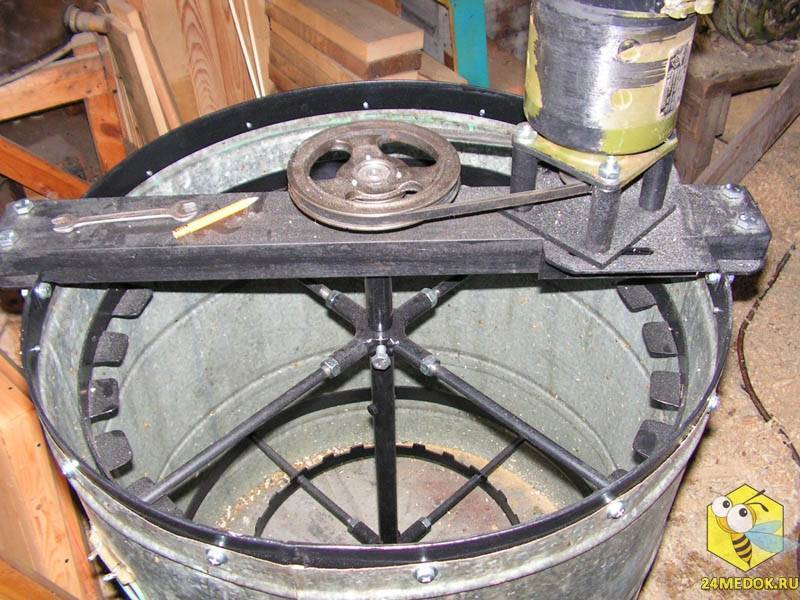

Вариант электропривода для медогонки своими руками

Необходимо взять электродвигатель , который имеет мощность в 172 Вт, напряжение 110 вольт.
Чтобы снизить обороты можно использовать прямозубый или цилиндрический шестерень.
Электродвигатель с редуктором соединяется с помощью специальной платы, она крепится кверху редуктора, после крепятся стойки.
Нужно взять полумуфты, чтобы соединить редукторную ось с электродвигателе м. Они являются фланцевыми втулками, в них находится до четырех штырьков, входить они должны в специально разработанные отверстия.
Полумуфта крепится к электродвигателю на выходную ось

Обратите внимание, что может отличаться ширина перекладины аппарата от ширины редуктора, в данной ситуации нужно подготовить специальную конструкцию, в которой будет два дюралюминиевых уголка.
Нужно фрезеровать полоски вертикальная должна быть не больше 20 мм, а горизонтальная до 5 мм.
Перекладина должна иметь форму корыта.
К уголку крепится редуктор, который имеет двигатель.
С помощью соеденительной втулки можно соединить редукторные оси и ротор устройства. Крепление здесь своеобразное – одна сторона крепится к редукторной оси, другая должна надеватся на ось медогонки.
Чтобы двигатель мог полноценного работать от сети 220 вольт, нужно применить специальный преобразователь, на основе полупроводниково го диода.

После вверху преобразователя устанавливаются две колодки. Одна будет служить для соединения с сетью, другая – преобразователь напряжения 220 вольт, так будет постоянное воздействие на электродвигатель .

Рекомендуется использовать специальны трансформатор, так ротор будет работать постепенно, с помощью его можно будет регулировать обороты.

Также он поможет там, где находится преобразователь, не резко, а постепенно изменять переменные напряжения. Так можно держать под контролем напряжение, которое является постоянные, оно соединено с элетродвигателем до 110 вольт, после, как и требуется падает до нулевых показателей.

Ниже можно детально ознакомится с вариантом чертежа электропривода для медогонки, на основе его можно сделать устройство своими руками.

По какому принципу работает медогонка

Для начала рамки, в которых содержатся соты, распечатываются специальной вилкой и помещаются в кассеты. После этого приступают к вращательным движениям рукояткой медогонки

Очень важно начинать вращательные движения неторопливо. Постепенно нужно скорость увеличивать

Используя центробежную силу, мед из сотовых ячеек выплескивается на стены бака. И уже стекая по стенкам, мед опускается на дно. В дне оборудовано отверстие с краном. Если кран открыт, то мед вытекает из медогонки.

Читайте Сотовый мед, полезные свойства и польза меда из сот

Какие бывают медогонки

Медогонки можно различить по нескольким критериям. Одно из важных различий — это количество размещаемых рамок. Пасечниками приобретаются медогонки в зависимости от масштабности своего хозяйства. Бывают медогонки, рассчитанные на две, три или четыре рамки кассетного барабана.

Если же пасеки являются очень крупными, и они достигли промышленных масштабов, то используемые ими медогонки могут быть рассчитаны даже на двадцать или пятьдесят рамок. К тому же промышленные медогонки оснащены таким образом, что их кассеты могут поворачиваться на 180 градусов.

Если выполнить разделение медогонок по принципу размещения в них рамок, то получим радиальный и хордиальный вид.

Какие медогонки называют радиальными

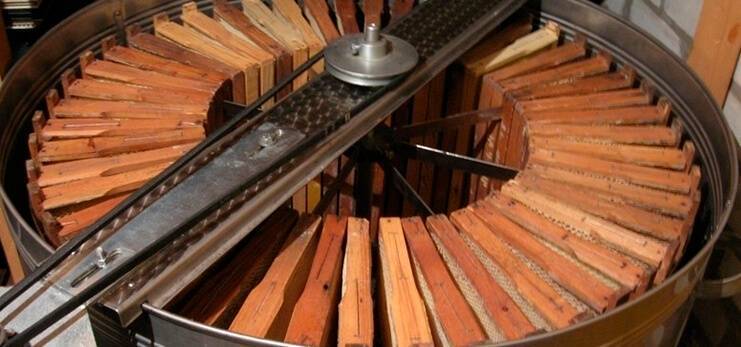

Радиальное размещение рамок с сотами подразумевает установку по круговому радиусу по стене бака с помощью брусков. Мед из ячеек в этом случае вылетает сразу из обеих сторон рамки. А это означает, что повторной установки рамок с переменой стороны не требуется. Для того чтобы откачался мед из рамки радиального вида, потребуется примерно 15 минут.

Хордиальные медогонки

Хордиальный вид рамок подразумевает использование хорды. Так как рамки располагаются в плоскости, то мед из рамок откачивается только с одной стороны. И для того чтобы извлечь мед из второй стороны, нужно рамку переставить. Для того чтобы соты не слишком повредились, выкачку меда из них производят не полностью. И только после того, как мед полностью откачала со второй стороны, рамку нужно снова перевернуть и извлечь мед до конца. Таким образом, на откачку меда с одной стороны рамки нужно примерно три минуты.

Также медогонки различают по используемой двигательной силе. Они могут быть ручными, механическими и работающими на электричестве.

Откачка меда в медогонке без бака

Нужно признать, что наличие специального металлического бака в устройстве медогонки не обязательно. Откачивать мед можно и без него.

Шаг 1: А выполнить это можно с помощью сложной конструкции из четырех или пяти вогнанных в землю столбов. Их следует фигурно изогнуть и скрепить между собой и закрепить с помощью металлических штырей.

Шаг 2: За основание самодельной медогонки нужно взять две трубы, которые согнуты в виде полукруга и прикрепленные к щиту домика. Гнезда этой медогонки делают из фанеры или дерева. Полосы в количестве 4 штук выполняют из металла.

Шаг 3: Гнезда прикрепляют болтами с гайками на ротор медогонки, полосы соединяют внизу с теми полосами, которые держат кассеты.

Шаг 4: Ось устанавливается в трубу основания, воспользовавшись упорными подшипниками и штифтами. Для соединения шкивов используют ремень.

Шаг 5: Для того чтобы начать откачку меда, нужно вставить распечатанные соты в кассеты и закрыть крышкой. После этого нужно только рукояткой приводного шкива постепенно разогнать ротор. Извлеченный мед нужно периодически выливать в емкость.

Устройство электрической медогонки своими руками

Не все пасечники могут позволить себе потратить немалую сумму на приобретение электрической медогонки. Но, чтобы не пользоваться ручной моделью, можно ее слегка модернизировать.

К примеру, чтобы выполнить модернизацию медогонки на четыре рамки, потребуется 12 Вт мотор, питающийся от аккумулятора. Подобные моторчики входят в комплектацию очистителя автомобильных стекол.

Валик привода делает немного длинней, и крепят к нему подшипник. Приводной редуктор замещают колесом, со сделанным из резины ободком. На шкиве делают насечки для обеспечения лучшей сцепки колесика с мотором.

Устройство нужно сделать так, чтобы оно могло поворачиваться вокруг своей оси.

Дальнейшие действия такие: установив в медогонку медовые вскрытые соты, нужно покрутить немного колесо рукой. Это запустит мотор, который, набирая обороты, начнет сам вращать медогонку.
