Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

  • металлический уголок или профильная квадратная труба для рамы;
  • ось с подшипниками для грунтозацепов;
  • две шестерни и цепь для транспортёра;
  • стальная проволока на 5—6 мм;
  • любой конусный бункер или смастерить самому из жести;
  • грунтозацепы (их делают из маленького газового баллона).

И также понадобятся инструменты:

  • болгарка с набором отрезных дисков;
  • сварочный аппарат постоянного тока с электродами;
  • дрель, свёрла по металлу;
  • прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

Пошаговая инструкция по сборке

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены

Важно знать порядок работ:

  • Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
  • Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
  • Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
  • Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:

  • Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
  • Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
  • Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.

Таким образом, вся посадка картофеля производится автоматически и только за счёт вращения колёс сажалки. Иногда отдельные умельцы добавляют ещё бункер для удобрений, который дозирует подачу вещества в лунку.

Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.

Краткий обзор рынка

В небольших фермерских хозяйствах обычно применяется ручная или полуавтоматическая картофелекопалка. Второй вариант предпочтительнее, потому что позволяет свести к минимуму труд дачника.

По ширине охвата можно выделить однорядные или двухрядные модели. Конструкции, способные единовременно высаживать от 3 до 6 рядов используются только в крупных фермерских хозяйствах.

Давайте познакомимся с техническими характеристиками одно-двухрядных картофелесажалок на примере отечественных моделей.

КСМ-1 А

Картофелесажалка КСМ-1 А

Это однорядная картофелесажалка, которая может работать с мотоблоками среднего и тяжёлого класса. Масса оборудования составляет 41 килограмм.

Картофелесажалка закладывает семенной картофель с шагом 330 мм, рекомендуемый диаметр клубней варьируется в пределах 40-60 миллиметров.

Обратите внимание, что семена закладываются на глубину до 150 мм, при ширине заделки 40-60 см. Производительность данной модели составляет 0.25 га/час

Л-201

Классический представитель своего семейства, предназначенный для рядковой посадки картофеля. Это двухрядная картофелесажалка обладает следующими характеристиками.

Конструкционный вес380 кг.
Параметры1 650/1 500/1 500 мм.
Шаг посадки (регулируемый)180-375 мм.
Вместительность бункера250 кг.
Ширина междурядья62.5/70/75 см.
Производительность1.14 га/час.

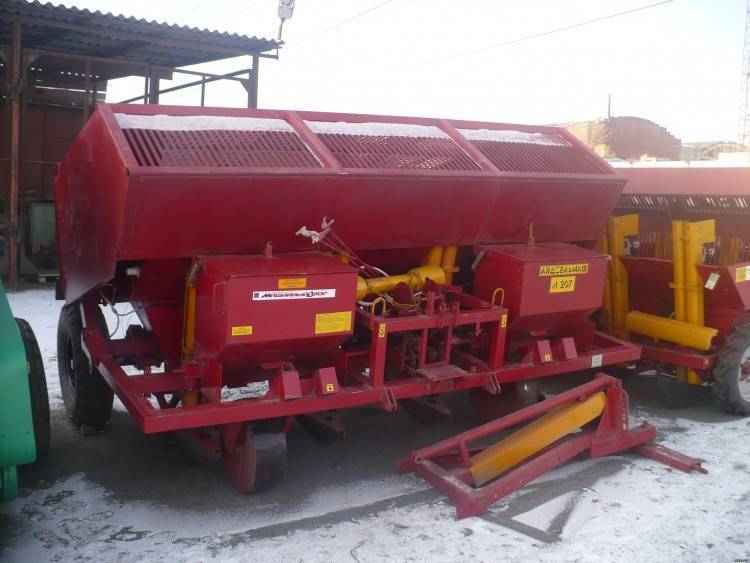

Картофелесажалка Л-201

Учитывая массу оборудования, картофелесажалка подходит для лёгких тракторов 0.6 тягового класса.

КС-2 МТ

Это оптимальное оборудование для мини-трактора. Конструкция включает два бункер для посадочного материала, каждый из которых вмещает по 35 литров.

За один проход устройство высаживает два ряда, на один погонный метр приходится по 5 клубней. Глубина закладки и ширина междурядий регулируемая. Масса техники составляет 115 килограмм.

Картофелесажалка КС-2 МТ

Как видите, в данном обзоре представлена продукция только российских производителей. Попробуем объяснить наш выбор. Картофелесажалки от европейских производителей не отличаются качеством сборки и функциональностью, но стоят в несколько раз дороже отечественной продукции.

Кроме того, возникают проблемы с покупкой оригинальных запчастей в случае поломок. Техника, сделанная в Китае, привлекает покупателей низкой ценой, но может выйти из строя уже на второй сезон.

Если вы принципиально не хотите тратить деньги на приобретение навесного оборудования, его можно сделать своими руками.

Какие есть сажалки и как ими пользоваться?

Картофелесажалки отличаются по конструкции и предназначению. Хорошо себя зарекомендовали плужки, маркеры, пропольщики-окучники, трассеры.

Маркеры

Устройства служат для облегчения работ при высаживании клубней на стационарные грядки. С их помощью размечают ровные одинаковые борозды. Мерно устанавливают положение лунок. Посадка проходит аккуратнее и качественнее.

СоветВ ходе культивации ухаживать за линиями картофеля механизированным способом или вручную намного легче.

По сложности конструкции бывают:

  • Простыми. Имеют вид обычного кола с упором-перекладиной. В высоту доходят до 90 см.
  • Усложненными – Миттлайдера и на 3 ямки одновременно.

Ширину между рядками поддерживают около 65-70 см. Дистанцию между центрами борозд определяют с учетом грядок.

Маркер Миттлайдера позволяет выращивать значительные урожаи – на 1 сотке до 1000 кг.

Как работают с двухрядной сажалкой:

  • Рамой устанавливают на первую полосу параллельно натянутому шпагату, слегка погружают.
  • На намеченное место ставят конус и формируют ямку.
  • Второй ряд ведут в шахматном порядке.

Плуги

Для нарезания полос при посадке картофеля и дальнейшего окучивания используют плуги. В работе участвуют 2 человека. Одновременно при вскопке вносятся удобрения, высаживаются клубни.

Внимание!Преимущество – высокая скорость закладывания семенного материала. Сохранение оптимального расстояния между будущими кустами в 25-30 см

Есть 2 основных вида:

  • Окучник с лемехом. Нарезают борозды на дистанции 60-70 см. Засыпают землей с помощью мотоблока.
  • Однокорпусный. Прикрепляют к сцепке мотоблока.

Для посадки используют клубни с длиной ростков до 5 мм. Таким критериям соответствует семенной материал после проращивания в течение 2 недель.

Применяются для работы вручную и с мотоблоком. Ручной вариант состоит из:

  • Собственно плуга V-образной формы.
  • 2-х отвального механизма с подрезочным ножом.
  • Колеса.
  • Задней рукоятки для управления.
  • Ручек и передней тяги.

Среди плюсов – нарезка рядков, рыхление и окучивание, возможность высаживать семенной материал с длинными ростками. При правильной настройке и регулировке крыльев во время прохождения почва будет засыпаться в предыдущую борозду, где уже разложены клубни.

Чертилки

Железное устройство в виде граблей с 3 зубьями. Расстояние между шипами от 50 до 70 см. Помогает продуктивно высаживать клубни в 2 раза быстрее, по сравнению с обычным лопатным способом. При нажатии получают одновременно 2 линии лунок и 3 отметочную. Поворачивают в противоположном направлении, ориентиром послужит ямка в последней гряде.

Как используют:

  • Ставят на край грядки, удерживают за ручки впереди себя.
  • Надавливают на доску так, чтобы колья погружались в грунт, а от метки оставался след.
  • Чтобы углубить и расширить ямки, выполняют раскачивающие движения.

Важно!У приспособления зубья можно сделать съемными с возможностью перестановки на нужные расстояния. Для этого просверливают несколько дырок с разным шагом

Крепление проводят гайками.

Ежи

Для прополки картофельных грядок ежи – одни из лучших приспособлений. Делятся на несколько видов:

  • Конусные. Помогают справиться с сорняками до появления всходов.
  • Ротационные. Эффективны на стадии прополки и окучивания.

Триммеры

Обеспечивают быструю прополку и рыхление картофельных грядок.

СоветПреимущество триммеров в мобильности и компактности оборудования. Подходят для неровных участков.

Выглядят в форме мотокосы, могут работать на:

  • Электричестве.
  • Бензине.
  • Дизтопливе.

Ножи углубляют в грунт не более, чем на 1,5 см. К прополке приступают только после появления первых всходов.

Срезанные сорняки оставляют на участке для мульчирования и улучшения плодородия. Режущая основа представлена в зависимости от модели:

  • Ножами.
  • Фрезами.
  • Леской.

Картофелесажалка для минитрактора и мотоблока

Данное оборудование для посадки картофеля просто незаменимо для фермеров, так как позволяет сэкономить массу времени и труда. Конструкцию можно собрать по своему усмотрению с учетом размеров, чертежей и картинок (имеется в виду количество рядов)

Важно предусмотреть регулировку для расстояния рядов

Картинка картофелесажалки для мотоблока Фаворит

Картофелесажалку для мотоблока лучше всего использовать на прежде обработанных поверхностях. Глубина посадки так же должна регулироваться по размерам и чертежам. Навесное оборудование для мотоблоков широко используется для небольших дачных участков и для объемных полей.

Фото покупной картофелесажалки для мотоблока или минитрактора

Картофелесажалку можно применить не только конкретно для посадки картофеля, с ее помощью легко высаживать и другие овощи, главное, нужно выбрать правильную регулировку. Прежде чем приступать к изготовлению картофелесажалки необходимо сделать чертеж и подробные замеры. Чем бы ни являлся механизм, у него всегда должна быть своя рама, к которой будут крепиться все последующие детали. Иными словами рама – это основа.

Чертеж картофелесажалки

  1. В случае сажалки, в качестве рамы берется часть стального швеллера, из него делается что-то вроде пары лонжеронов, которые соединяются отрезками стали.
  2. Впереди присоединяется с помощью сварки арка из стали, а так же два кольца, которые послужат в качестве крепления нижней тяги.
  3. По бокам рамы крепятся пластинчатые опоры, которые будут семявыводящим механизмом.
  4. После всего сделанного стоит закрепить раму стальными полосами.
  5. Арку можно укрепить с помощью косынчастой накладки из стальных листов. Их стоит вырезать в форме треугольника.
  6. Бункер цепляется к кронштейну при помощи болтов.

Картинка картофелесажалки для мини трактора

Как сделать бункер для картофелесажалки

Для того чтобы изготовить вместилище для сыпучих материалов, нужна фанера толщиной примерно 1 мм. Вырезать детали нужно лобзиком по чертежам, картинкам или готовым шаблонам. Затем все обрабатывается олифой. Уже готовое изделие можно покрасить краской, но стоит учитывать, что она должна быть водостойкой. Внутреннюю часть бункера стоит застелить резиной, это поможет избежать деформации клубней.

Чертеж картофелесажалки

Затем к раме присоединяется болтами держатель. Ось должна состоять из трубы. При выборе смотрите, чтобы у нее были утолщенные стены, так как раме придется брать на себя немалые нагрузки. Когда механизм будет полностью собран, нужно будет заварить штифты.

Смотрите видео: Картофелесажалка своими руками для мотоблока

Картофелесажалка для мотоблока своими руками собрана. Надеемся, что размеры, чертёж, картинки и видео помогут вам правильно собрать навесное оборудование для минитрактора или мотоблока любой модели. Облегчите себе ведение фермерского хозяйства, изготовив дополнительные приспособления самостоятельно.

Двухрядная картофелесажалка для минитрактора: сделать своими руками

Дачники, который знают не понаслышке о трудностях возделывания огорода на приусадебном участке или имеют свое небольшое поле, с удовольствием облегчают свой труд с помощью разных приспособлений, призванных упростить и ускорить некоторые затратные по времени и силам работы.

Фото, как сделать самому сажалку для картофеля

Если вы планируете посадку картофеля весной с минимальными усилиями, вам на помощь придет двухрядная картофелесажалка для мини-трактора, которую можно собрать своими руками, не тратясь на дорогостоящее готовое оборудование.

Фото двухрядной картофелесажалки для минитрактора

Процесс работы с таким агрегатом для посадки картофеля выглядит так:

  1. Диски внизу аппарата выроют канавку.
  2. В конвейер в емкости для клубней достанет картофелину и положит ее в гряду.
  3. Тут же засыпается землей.
  4. Если установить дополнительный короб, то можно сразу и удобрять посадку.

Как сделать самостоятельно сажалку для картофеля

Многие овощеводы и фермеры предпочитают не тратить средства, а изготавливать картофелесажалки своими руками.

Необходимые материалы и инструменты

Для изготовления потребуются:

  1. Уголки и металлические трубы, из которых будет создаваться рама. Также они нужны для монтажа других элементов конструкции.
  2. Шестерни — элементы, которые обеспечивают работу механизма посадки.
  3. Бункер для закладки картофеля. Берут готовую емкость или изготавливают ее из листовой стали.
  4. Части, предназначенные для создания лунок и их закапывания после посадки.
  5. Колесная база.

Перечисленные элементы — обязательные для домашней картофелесажалки. Их изготавливают самостоятельно или же снимают со старой сельскохозяйственной техники.

Для работы понадобятся:

  • болгарка;
  • сварочный аппарат;
  • лонжероны;
  • швеллеры;
  • пара осей;
  • подшипники;
  • цепь от двигателя автомобиля;
  • две звездочки для цепи;
  • проволока сечением 6 мм;
  • листовой металл толщиной 2 мм;
  • профильная стальная труба;
  • любая конусообразная емкость для бункера.

Чертежи, размеры и основные элементы

Внешне самодельная картофелесажалка похожа на тележку на колесах, присоединенную к мотоблоку или минитрактору. Рассмотрим, из чего состоит самая простая конструкция.

«Тележку» ставят на раму из швеллеров. К ее передней части монтируют стальную арку и вилку. По бокам рамы устанавливают стойки заделывающих дисков и опоры системы подачи клубней.

Фото 1

Раму, в свою очередь, устанавливают на ось с двумя колесами шириной не менее 15 мм, оснащенными грунтозацепами. Простые резиновые колеса не подойдут, так как будут пробуксовывать.

Фото 2

По готовым чертежам с размерами можно своими руками изготовить крутую картофелесажалку практически из металлолома (см. фото 1, 2, 3, 4).

Фото 3

Фото 4

Пошаговая инструкция

Многие умельцы дополняют «базовую сборку», например, дозатором для удобрений. Такое устройство позволяет одновременно с посадкой осуществлять подкормку.

Рассмотрим подробнее процесс сборки сажалки для мотоблока и минитрактора.

Для мотоблока

Сначала изготавливают раму. Для этого используют швеллер (стальной типоразмер 8). К раме крепят продольные лонжероны с тремя поперечинами.

Для бункера обычно берут листовую сталь, но для малой техники подойдет и фанера толщиной 10 мм. На 20 кг картофеля этого будет достаточно.

В бункере устанавливают лифт, который закрепляют в вертикальном положении. На нем располагают чаши диаметром 5-8 см. Чтобы все работало, механизм присоединяют через цепную передачу к ведущему колесу. Для вывода клубней семяпровод закрепляют под лифтом.

Звездочку (8 см) для передачи силы связывают по цепи с мотоблоком. Этот элемент передает движение прокапывающим дискам.

Такая конструкция позволяет использовать обычную велосипедную цепь. Расстояние между клубнями будет составлять 35 см.

Для минитрактора

Схема такого агрегата представлена на фото:

Алгоритм действий:

  1. Изготовление начинается с рамы, на которой будут размещаться остальные элементы. Для этого из швеллеров сваривают продольные лонжероны. Их соединяют между собой стальными полосками.
  2. Спереди приваривают арку с вилками, направленными к центральной тяге.
  3. Раму усиливают стальными балками. Их закрепляют с другой стороны и к середине арки.
  4. Из уголка делают опору подседельника и монтируют на лонжерон.
  5. К наклонным балкам приваривают кронштейн, на котором будет размещаться бункер.
  6. Резервуар для картофеля сваривают из листовой стали толщиной 2 мм.
  7. Бункер закрепляют на кронштейне болтами.
  8. Теперь к нижней части рамы монтируют рыхлитель и колесную ось. Для оси в качестве основы берут обычную стальную трубу, на концах которой размещают цапфы. Для колесной базы можно брать колеса от старой техники.
  9. Держатели рыхлителя изготавливают в виде квадратов, сделанных из штанг. По концам наваривают обоймы с толщиной стали 6 мм. В них будут располагаться культиваторные стойки.
  10. Сеятель делают из стальной трубы с сечением 100 мм. Минимальная толщина стенки должна составлять 3 мм.
  11. К нижней части этой трубы приваривают бороздорез. Толщина стали — не менее 6 мм.

Принцип работы, конструкция и необходимые материалы

Созданная своими руками картофелесажалка может быть установлена на мотоблок или минитрактор из подручных материалов. Главной составляющей является труба или швеллер длиной 80-90 см. Конструкция созданной рамы должна быть прочной, чтобы при работе не было деформации от приложенных усилий по вводу устройства в почву.

Следующим компонентом будет резервуар, изготовленный из металлического листа или толстой фанеры. При использовании фанерного пласта вырезать все стенки для емкости и скрепить между собой при помощи стальных уголков. Для надежной защиты от водной стихии обработать олифой. Также понадобятся шестерни (звездочки), цепь (ось) и колесная база. Для сборки конструкции потребуется болгарка, отрезные круги, сварочный аппарат и электроды, молоток и пистолет для заклепок.

Ручная картофелесажалка, сделанная своими руками, создается на основании чертежей и схем. Их огородник может разработать самостоятельно, исходя из подручных материалов. Или взять готовые, но подкорректировать на свое усмотрение.

Существует несколько вариантов устройства. Простым решением будет бородок по форме конуса. Аппарат углубится в почву на определенную глубину, но придется приложить усилие. В результате образуется отверстие, куда опустится клубень паслена. После бородок извлечется, и лунка закроется.

Усовершенствованным считается изготовление из металлической трубы. Один краешек срезать под острым углом. На верхушке установить резервуар для клубней, а в трубу поставить клапан. Из емкости картофель будет поступать, и проходить через отверстие. Таким образом, он и попадет в почву. После извлечения механизма образовавшаяся лунка закидывается землей.

Устройство изготавливается в форме клюва, который следует вгонять в почву сомкнутым положением. При открытии «клюва» происходит размещение семенных клубней в земле. Приспособление называется «птичий клюв».

Принцип работы устройства простой. К раме следует приварить цепь, на которую надеть шестерню. Чуть выше закрепить вторую звездочку, соединяющуюся с первой при помощи оси. При движении устройства и вращении колеса цепь начнет перемещаться. К ней закрепить ковши, в которые будет попадать картофель из резервуара. Двигаясь они перенесут паслен в землю. Самодельная картофелесажалка отличный и экономный выбор для посева картофеля и его возделывания.

Советы и рекомендации

Несмотря на простоту конструкции, чтобы собранный агрегат работал, отдельные узлы и детали требуют крайней аккуратности.

Навивать толстую проволоку надо с тем расчетом, что нарезанные из нее кольца для ухватов при креплении к звеньям цепи немного увеличатся в диаметре. Следовательно, труба, на которую будут наматывать проволоку, должна иметь меньший диаметр.

Цепь привода не может и не должна быть натянута, как струна. Она может колебаться, а вместе с ней колебаниям будут подвержены ухваты. В связи с этим они могут не попадать в трубу семяпровода. Это приведет к тому, что ухват упрется в кромку трубы и либо порвет цепь, либо отломится сам. Если же сделать эту трубу гораздо большего диаметра, клубни малого размера начнут проваливаться сквозь нее, минуя преграды в виде ухватов.

Чтобы решить проблему колебаний и не увеличивать при этом диаметр семяпровода, нужно просто оснастить его входные оконечности раструбами. При этом нужно учитывать, что раструб – это часть семяпровода, который при этом не блокирует выпадания клубней, а значит, бункер в конструкции должен быть приподнят немного выше на длину раструба.

Выбор агрегата

Для маленького участка подойдёт однорядная, для большого – двухрядная картофелесажалка. Первая очень доступна и проста в управлении, вторая обладает большей мощностью.

Двухрядную фермеры любят больше, для ее работы необходимо отрегулировать размер между бороздами, включить первую скорость, семенной материал будет подаваться через специальную трубу.

Рекомендуемая скорость не более 1 км в час. Диски справляются со своей работой отлично, лопасти глубоко прорывают землю и закапывают клубни.

Чем сложнее и функциональнее изделие, тем оно дороже, нужно просто понять, готовы ли вы потратить большую сумму денег на эту технику. По типу делятся на цепные и ленточные аппараты.

Первые обеспечивают агрегату хорошее вращение, но цепь может повредить клубни, чего не сделает лента. Но минус ленточных в том, что аппарат может забуксовать и оставить пустые лунки.

Если вы приобрели картофелесажалку для мотоблока, то ее обслуживание достаточно простое, необходимо проходить своевременные техосмотры и делать при надобности ремонт.

Различают следующие виды картофелесажалок:

  • Ложечковые. Система состоит из ложечек, которые находятся на ремне. Плюс в том, что они сразу создают земляной гребень и ещё опрыскивают грунт инсектицидными препаратами. Расстояние между рядами большое и это отлично для саженцев;
  • Плоскоременные. Основа — это ремень. Достоинство в том, что клубни не режутся;
  • Накалывающие. Здесь посадка идут уже разрезанными клубнями;
  • Линейная. Лента поставляет картофель в ёмкость, затем в желоб и в землю.

Вся эта работа элементарна и проста, если сравнивать ее с тяжёлым ручным трудом посадки клубней. Остаётся сделать выбор: купить или сделать самому этот чудо-аппарат.

Как сделать ручную картофелесажалку

Cажалка для картофеля представляет собой прицепное устройство, которое как дополнительное оборудование крепится к мотоблоку типа Нева или минитрактору.

Перед началом работ рекомендуется нарисовать эскиз или составить чертеж будущей модели самодельной сажалки. В качестве примера можно рассмотреть чертеж с размерами для самостоятельного конструирования и сборки прицепного устройства к мотоблоку. Хорошей «помощницей» земледельцу в период проведения посадочных работ будет двухрядная сажалка, которая используется как прицепное устройство к мотоблоку. В продажу торговыми организациями по продаже сельхозтехники Москвы и других крупных городов представлены различные виды двухрядных сажалок, однако фабричные механизмы имеют важный недостаток – высокую цену.

Поэтому стоит подумать о том, как самому сделать картофелесажалку. Домашние мастера-умельцы могут самостоятельно изготовить сажалку для картофеля своими руками из подручных материалов, которые всегда найдутся в домашней мастерской или гараже. Существует множество вариантов исполнения этого несложного устройства. Картофелесажалка своими руками может иметь различное исполнение.

Ручная картофелесажалка чертежы

Если модель сажалки небольшого веса, в этом случае она может работать с минатрактором или мотоблоком с небольшой мощностью. При использовании МТЗ-320 используемая тяговая мощность должна составлять 0.6. Для того чтобы при погружении в землю прицепное оборудование не поднималось, рекомендуется обязательно сделать расчет переднего и заднего противовеса.

В качестве примера можно ознакомиться с картофелесажалкой двухрядной, изготовленной своими руками, подробно в деталях:

  • Вначале заготавливаются необходимые материалы: уголок из металла, олифа, листы фанеры, швеллер, краска водоэмульсионная, стальная арматура, прокладки из резины и войлока, болты с гайками и тонкий стальной лист;
  • Потребуются инструменты: сварочный аппарат на 220 Вт, болгара, слесарный инструмент.

Последовательность выполнения работ сажалки:

  1. Вначале изготавливается опорная рама из швеллера № 8 с тремя поперечными элементами;
  2. К поперечным стержням привариваются специальные металлические арки с закрепленными вилками;
  3. Изготавливается бункер из фанерных листов. Для ручной картофелесажалки, сделанной своими руками, объем загрузочного устройства может составлять до 190 литров. Фанерные детали обрамляются металлическим уголком;
  4. Собранный бункер обрабатывается олифой и красится водоэмульсионной краской;
  5. В целях недопущения повреждения семенного картофеля при посадке в бункер вставляется амортизирующая резиновая прокладка;
  6. На следующем этапе сборки картофельной сажалки на раму крепится держатель почвенного рыхлителя и ось для колеса.

Ручная картофелесажалка

Изготовление колесной оси имеет несколько нюансов: необходимо взять толстостенную трубу из стали или чугуна и в конце вставить шипы или специальные цапфы, которые вытачиваются на токарном станке или покупаются в магазине. В трубе нужно просверлить отверстие для установки штифта, удерживающего шипы. После полной сборки конструкции вставленный штифт приваривается электродуговой сваркой. Остается прикрепить колеса с помощью стальных прижимов и болтов М 16.

Картофелесажалка своими руками оборудуется местом для сидения и опорной подставкой для ног.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
