Картофелекопалка своими руками для Т 25

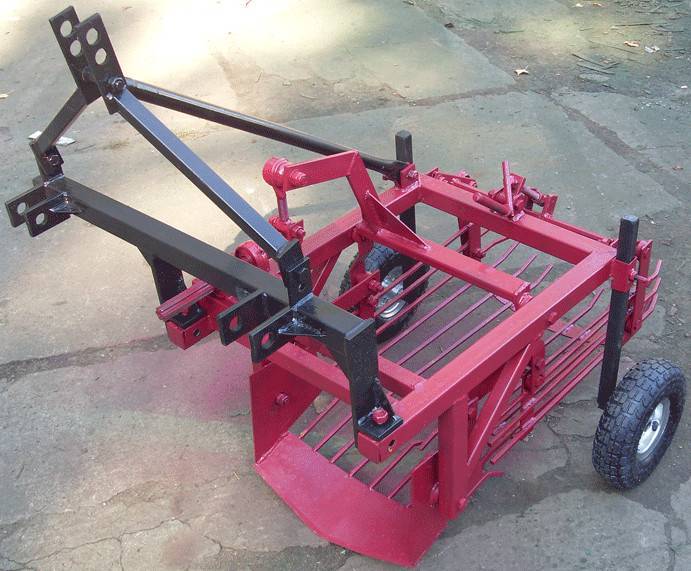

Грохотная картофелекопалка

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

  • болгарка;
  • сварочный аппарат;
  • дрель, сверла по металлу;
  • металлический профиль со стороной квадрата 2,5 см;
  • стальной лист толщиной 3-5 мм;
  • проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
  • колеса;
  • болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

  • отмеряют и нарезают металлический профиль для рамы (каркаса);
  • сваривают каркас;
  • в нижней части каркаса приваривают стойки для колес;
  • внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
  • приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
  • из металлических прутьев сваривают короб-просеиватель (грохот);
  • грохот на шарнирах подвешивают внутри каркаса;
  • на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
  • из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
  • нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
  • на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым. Копка картофеля происходит следующим образом:

  • Лемех заглубляется в грунт и срезает его вместе с клубнями.
  • Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
  • Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

  • Захват полосы составляет 38-40 см.
  • Глубина проникновения ножа в почву — 20-25 см.
  • Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
  • Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
  • Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

Обзор лучших моделей картофелесажалок

КС 1А — это отечественная модель, помогающая упростить посадку клубней и сократить время. Агрегат весит 33 кг. Ширина колес равна 60 см. На 1 м машина высаживает пять клубней. Клубни опускаются в землю по одной штуке, а специальные диски их зарывают и выравнивают почву. Данная модель подходит к мотоблокам: Нева, Ока, Кадви, Салют и Фаворит. Стоимость КС-1А варьируется между 14500 и 15500 руб. Агрегат можно приобрести в любом специализированном магазине сельхозтехники.

КС 1 — российская модель, которая подходит как к отечественным мотоблокам, так и к импортным. За час засеивает 0,2 га земли. Расстояние между колесами — 70 см. Высаживает по 5-6 картофелин на 1 м. Цена этой модели от 12000 руб до 14000 руб.

При выборе картофелесажалки обращают внимание на объем бункера, габариты, возможность работать с другой техникой. Для небольшого участка подойдет устройство с малым объемом чаши, и обойдется оно дешевле

Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями.

Для совмещения с другими мотоблоками есть всевозможные переходники, которые в случае надобности подстраиваются под любую имеющуюся технику. Легкие модели подходят для участков с небольшой площадью. Для обработки больших земель подходит тяжелая техника.

Модели

ККМ-1 и ККМ-2

Это модель небольшой однорядной копалки, мощность двигателя которой не превышает 4-7 кВт. Картофельная копалка может работать с многими отечественными и зарубежными мини-тракторами и тракторами: Т 25, Беларусь 123, Шифинг240, Т-40. Модель подходит также для уборки лука, свёклы и чеснока.

ККМ-3

Оптимально подходит для мини-трактора. Лемех погружается в почву на глубину 20 см. Необходимое для работы усилие передаётся через вал отбора мощности мини-трактора. Устойчивость агрегату придают два колеса. Обслуживается копалка одним механизатором.

КН-2.2

Для такого трактора, как мтз-82 идеально подходит двухрядная копалка. КН-2.2 высокофункциональная, надёжная и выносливая модель, работа с которой возможна даже в сложных условиях. В течении часа можно обработать полгектара почвы.

В этой технике отсутствуют сложные механические узлы, что позволяет одному человеку справляться с присоединением копалки к трактору и дальнейшим эксплуатированием. Но главный минус устройства — цена. Техника обойдется покупателю в 100 тыс. рублей.

На рынке существуют и более бюджетные варианты. Техника марки КВТ 301 от завода «Беларусь» Сморгоньской области будет стоить покупателю в 42000 — 45000 рублей. ДТЗ-1Т украинского производства стоит дешевле, порядка 23500 рублей.

Для минитракторов

Внимание!

Для мини-тракторов нужна однорядная картофелекопалка, которая подходит для работ в основном на легком грунте.

КФТ2-01 самый подходящий вариант. Эта копалка картофеля взрыхляет почву не глубоко, до 25 см. У нее довольно таки высокая производительность труда — 0,3 га. в час. Но вес оборудования больше 120 кг. Поэтому для работы с ним необходима высокая тяговая мощность мини-трактора.

Копалка 2КН также подходит для мини-трактора. Малогабаритный аппарат для работы на небольших участках поможет осуществить уборку урожая быстро и без проблем. Эта модель подходит для мини-трактора МТЗ.

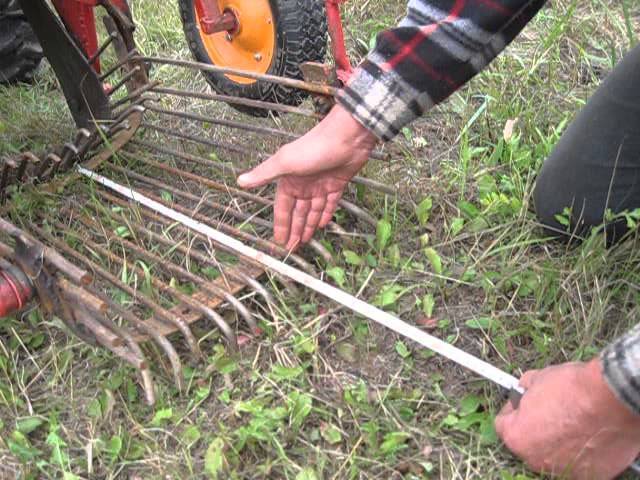

Веерная картофелекопалка

В домашних условиях часто используют мини-трактор, чтобы обрабатывать свой огород. В этих целях следует сделать для МТЗ инструмент, который работает следующим образом:

  • устройство цепляется к трактору;
  • острым лемехом взрыхляется земля;
  • картошка выкапывается, выкладывается на лемех, двигается к металлическим прутьям;
  • сквозь них на огород высыпается земля, отделяясь от картофеля;
  • двигаясь дальше, картошка падает на почву, откуда ее легко собирать.

Веерная картофелекопалка

Важно! Перед сбором урожая нужно скосить картофельную ботву. Допускается, чтобы на огороде был небольшой сорняк, растущий редкими кустиками

Допускается, чтобы на огороде был небольшой сорняк, растущий редкими кустиками.

Чтобы сделать веерную копалку самостоятельно, потребуется взять болгарку, аппарат для сварки, дрель, сверла по металлу. Еще нужны следующие материалы:

  • для ножа сталь в листах толщиной 4 мм;
  • болты с диаметром больше 12 мм;
  • для держателя и кронштейна потребуется профиль из стали с сечением в виде прямоугольника либо лист из стали большой толщины;
  • стальные пруты или нерифленая арматура с круглыми концами. Ее диаметр должен быть до 10 мм.

Еще пригодится лента для измерений, карандаш, чтобы чертить по металлу.

Как проходит сбор картофелекопалки своими руками:

  1. Посередине лемеха нужно просверлить две дырочки, чтобы была возможность прикрепить его к кронштейну.
  2. Ближе к концу ножа, где он расширяется, нужно приварить стальные пруты. Они должны расходиться веером. Длина каждого до полуметра. Еще можно их согнуть, как маршевую ступеньку.
  3. Теперь к лемеху нужно прикрепить с помощью болтов стойку. Высота ее зависит от того, какой у фермера трактор. Держатель можно приварить к плугу, тогда болты не потребуются.
  4. У кронштейна нужно просверлить отверстия, чтобы впоследствии соединить его с трактором. Он приваривается к верхнему концу стойки.
  5. Чтобы конструкция получилась более прочной, к нижней части ножа, который непосредственно входит в землю, нужно приварить полоску металла.

Из плюсов веерной копалки можно назвать надежность

Из плюсов веерной копалки можно назвать надежность. Служит такой агрегат многие годы. Части здесь не вращаются, поэтому устройство долго не выходит из строя. Подкапывается картошка легко, качественно, а главное быстро.

Из минусов можно выделить небольшую полосу прохождения — всего 25 см, поэтому урожай теряется на 20%. Еще один минус в том, что нож часто повреждает клубни, которые неприемлемы после этого для продажи. Более того, такие корнеплоды будут долго храниться, значит, для зимы не подойдут.

Работы по созданию вибрационной модели

Правила изготовления каждой детали отдельно и сборки всего механизма.

Основа

Оптимально использовать квадратную профильную трубу 40 на 40 мм. Лучше взять в металлопрокате заготовку в 4 метра и поделить ее на отрезки по 120 и 80 сантиметров. Получаем четыре опорные балки.

Из них нужно под прямым углом сварить основу в виде прямоугольника. Его размеры будут 120 на 80 сантиметров.

Крепление для тяг

Необходимо приварить перемычки не на середине рамы (прямоугольника), а на четверть от ее длины.

С обратной стороны основания сваркой закрепляем квадратные трубки в вертикальном положении. Их располагают снаружи основы для установки оси. На ось в дальнейшем устанавливают колеса.

Дрелью или гравером делают отверстие в 1 сантиметр в удобном для крепления месте.

Вертикальные стойки

Отступаем 5 сантиметров от края рамы и сваркой закрепляем квадратный профиль. Его длина не более 50 сантиметров. Через 15-20 см. также закрепляем сваркой квадратный профиль, но уже в 40 сантиметров длиной. После второй стойки отмеряем уже 40 сантиметров и закрепляем сваркой профиль в 30 сантиметров.

В итоге, конструкция похожа на металлическую парную убывающую лесенку.

Жесткость для стоек

Нужно закрепить стойки в нижней части конструкции. Для этого используют полосу металла в 0,4 – 0,5 мм. Соединять стойки сваркой следует под 45 градусов, дополнительно сваривая полосы между собой.

Лемех или рало

Создание рабочей части картофелекопалки. Самодельный лемех должен погружаться в почву, прокапывая картофельные ряды для сбора урожая.

Чтобы изготовить рало, нужен метал от 0,3 мм толщиной. Вырезают по чертежу две «рабочие» лопасти и сваривают самодельный плуг. Чтобы придать объемную форму, удобную для захвата почвы, нужно молотком простучать центр лопастей, предварительно закрепив всю конструкцию крепежным прутом.

Изготовление скатной доски

Скатная доска – продолжение конструкции картофелекопалки, точнее стальные прутья, приваренные к основанию. Проще всего использовать арматурные стержни диаметров не более 10 мм, длиной до 120 сантиметров. Через каждые 4-5 сантиметра нужно приварить арматуру, как показано на фото.

Тяги для регулировки

Необязательный элемент, потому что регулировка нужна только на проблемной (водянистой) почве.

Тяги легко отрегулируют нужный угол для наклона арматурной (скатной) доски. Проще всего сделать подвижную конструкцию в виде рамы, на которой и расположена скатная доска. Рама затягивается обычными болтами.

Опорные колеса

Конструкцию копалки для мотоблока, созданную своими руками, обязательно оснащают подвижными колесами для удобства в работе и перемещения.

Выгоднее всего снарядить копалку колесами от садовой тачки с широкой шиной. Приобретаем оси, закрепляем их к раме и устанавливаем колеса. Колеса проще зафиксировать шпилькой (как в устройстве садовой тачки).

Обслуживание и ремонт

При возникновении зазоров между боковыми поверхностями зубчатого колеса или полиамидными втулками — устраните их смещением стопорных втулок вдоль валовых осей. Надёжно затяните болты крепления на валах. Валы должны вращаться без препятствий.

После использования, не реже чем один раз в две недели или же после длительного неиспользования проверяйте места сварных соединений.

Гарантийный срок – 5 лет.

Завод-изготовитель не несёт ответственности по гарантии, если:

  • срок действия гарантийного талона подошел к концу;
  • предъявленное изделие содержит не полный комплект, не хватает каких-либо деталей;
  • если изделие использовалось покупателем не по назначению;
  • покупатель собственноручно заменял заводские детали изделия на детали, не предусмотренные конструкцией;
  • изделие вышло из строя по вине покупателя из-за нарушения им требований по использованию и техническому обслуживанию, небрежного с ним обращения или нанесения покупателем механических повреждений изделию;
  • изделие подвергалось каким-либо внешним факторам,например, природным явлениям, стихийным или экологическим бедствия.

Гарантия не действует на расходники.

Собственноручно сделанные картофелекопалки – это бюджетный вариант улучшения качества и количества аграрных работ и их результатов. Но, работоспособные особенности копалки могут каким-либо образом отличаться от устройств заводского производства, которые существуют на рынках и в магазине. Но все зависит от навыков человека, конструирующего картофелекопалку. Бывает так, что техники собирают механизмы, в разы превосходящие заводские устройства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Для уборки картофеля на малых и средних участках используют мотоблок. Картофелекопалка для мотоблока — обязательное оборудование в данном случае, ведь сельскохозяйственные работы немыслимы без специального инструмента, приспособлений и техники. Тяжелые времена ручного труда остались в прошлом.

Любая модель картофелекопалки имеет однотипный принцип работы. Описать ее принцип следует так: зубцы или прутья, погружаясь в землю, достают на поверхности клубень за клубнем. Из гнезда поднимается каждая картофелина, которую собирают вручную очень быстро.

Принцип работы тракторного приспособления

Работа устройства для копания картофеля циклична и состоит из нескольких основных этапов:

  1. Сначала устройство подкапывает режущим механизмом грядку картофеля на глубину расположения в нём клубней.
  2. На следующем этапе механизм взрыхляет землю рядом с клубнями, это создает около корнеплода небольшое свободное пространство.
  3. При помощи лемеха земля захватывается и попадает в специализированный стряхивающий механизм. Это может быть барабан или лента транспортера. Большая часть земли отсеивается, остаются только клубни.
  4. На заключительном этапе происходит укладка собранных плодов картофеля на поверхность поля. Остается только пройти вдоль гряды и собрать картофель.

На рынке большое разнообразие картофелекопательных механических устройств в разной ценовой категории. Цена зависит от сложности устройства механизма:

Распашные копалки для картофеля

Наиболее просты в использовании. Данный вид оснащен клиновидными или плугообразными распашными лемехами. Принцип работы очень прост: механизм разрезает почву и поднимает клубни наверх. Устройство подходит как для трактора, так и для мини-трактора.

Швыряльный

Это однорядное, металлическое устройство с лемехом и вращающимся ротором. Принцип работы механизма: он подкапывает 1 ряд картофельных клубней на установленную глубину, размельчая клубненосный слой и выбрасывая клубни на поверхность земли.

Продуманная конструкция и высокая производительность картофелекопалки позволяет за короткое время выкапывать клубни, не повреждая их. Картофелекопалка аккуратно приподнимает слой земли, просеивает его, таким образом, все корнеплоды видны на поверхности и в земле ничего не остается.

Элеваторные

Предназначены для работы с лёгкими и средними почвами, влажностью не более 30%. Один элеватор является навесным, второй — каскадным. Работает от собственного приводного механизма. Между элеваторными прутками протираются небольшие комочки земли. Клубни отделяются частично от ботвы и подаются на каскадный элеватор, для более интенсивного измельчения земли.

Затем вся обработанная масса подается на вибрационную решетку для тщательного очищения. После очистки клубни укладываются на поле и собираются вручную.

Грохотовая

Наиболее сложный механизм, состоящий из лемеха и решетки. Нож срезает слой почвы вместе с клубнями картофеля. Клубни попадают на решетку и очищаются от грунта с помощью вибрации. После этого картофель ложится на поверхность почвы в ряд.

Этот механизм способен работать на более тяжёлых грунтах, при этом не повреждая клубни и не оставляя ничего в почве.

По сравнению с другими, вибрационная копалка — наиболее дорогая, поэтому использовать данный вид , чтобы копать картошку на маленьких участках нецелесообразно.

Материалы и инструменты

Материалы,

  • Основой устройства является металлическая рама. Её можно изготовить, приварив друг к другу несколько уголков размером 63 х 40 мм.
  • Швеллер из железа (№ 8). Также можно использовать трубы (длина около 130 см).
  • Листовой металл для лемеха и стенок (толщина не менее 7 мм);
  • Арматура (сечение 10 мм).
  • Если соединение будет держаться болтами, то нужно приобрести метизы.
  • Цепь, которая должна передавать вращательные движения.
  • Металлические стойки разных размеров (куски трубы или швеллер).
  • Колеса (могут быть металлические или резиновые, это зависит от того, на какой почве будут производиться работы).
  • Барабан из металла или арматуры.
  • Болты (для крепления лемеха, размер – 10).

Инструменты

  • сварочный аппарат для изготовления рамы (возможно, также и для сварки деталей);
  • гаечные ключи или головки на трещетке;
  • кувалда и молоток;
  • ножницы или пила по металлу;
  • дрель и сверла по металлу.

Колеса для копалки

три вида

  • резиновые с обычным протектором;
  • резиновые с тракторным протектором;
  • металлические.

Колеса рекомендуется выбирать широкие, тогда передвижение копалки на грядке будет более легким.

Каждый тип колес имеет свои преимущества и недостатки перед другими:

  • Для рыхлой почвы идеально подойдут резиновые колеса с обычным протектором, но они будут бесполезны на сырой и влажной земле.
  • Для влажного покрытия подходят резиновые колеса с тракторным протектором. Они прекрасно выбираются из налипшей грязи и не буксуют. Минусами таких колес являются их большие размеры и внушительный вес (не маневренные).
  • Металлические колеса отлично ведут себя на твердой земле. Они делают копалку тяжелее, что не позволяет ей сбиваться с курса и облегчает работу лемеху.

По возможности выбирайте большой тракторный протектор.

О том, как сделать грохотную картофелекопалку к мотоблоку своими руками, о ее размерах и нюансах изготовления смотрите в видео:

Как сделать картофелекопалку своими руками

Это домашнее устройство способно сэкономить много времени и труда при выкапывании картошки. При этом нужно учесть, что грохотную картофелекопалку возможно изготовить своими руками. Далее будет рассказано, как это можно сделать.

Для работы на дачном участке нет нужды делать большой агрегат. В этой ситуации более выгодно, если он будет иметь небольшие размеры.

Картофелекопалка для минитрактора своими руками грохотного типа делается следующим образом.

Для того чтобы заняться изготовлением механизма, нужно заранее приготовить:

  • швеллер металлический;
  • лемех (его также называют сошником), с помощью которого непосредственно происходит выкапывание корнеплодов;
  • потребуется металлическая пластина, с помощью которой надо будет соединить сошник с решёткой;
  • железные уголки, имеющие размер 63 x 40 мм;
  • нужно несколько железных прутьев (обычно для этой цели используют 8 штук)

Для домашнего пользования больше подойдет небольшая картофелекопалка

Основой для конструкции является рама самоделка. Она состоит из следующих частей:

  1. Основание, которое служит основой для картофелекопалки.
  2. Колёса.
  3. Вертикальные тяги, на которых есть крепления. Они нужны для того, чтобы регулировать глубину погружения лемеха.
  4. Подвеска – она включает в себя узлы, расположенные ниже рамы.

Для изготовления нужны инструменты:

  • сварочный аппарат;
  • дрель;
  • болгарка.

Ход работ

Раму надо изготовить из трубы, которая имеет квадратное сечение. Её размеры составляют: длина – 4 м, сечение – 40 x 40 мм.

Чертёж картофелекопалки

Из данного отрезка трубы, распилив его болгаркой, нужно получить четыре части:

  • две длиной по 120 см;
  • ещё две, имеющих длину 80 см.

После этого нужно сварить эти куски таким образом, чтобы получился прямоугольник 120 x 80 см.

К раме привариваются поперечные детали:

  1. Первая пара из них на расстоянии четверти длины от заднего края – планки направлены вниз. К ним будет приварена металлическая полоса, которая станет основой, на которой должны держаться прутья.
  2. В средней части рамы приваривается горизонтальный участок трубы. К нему будет присоединена конструкция, которая будет использована для создания вибрации. Также к ним прикрепляется узкая металлическая полоса, на которую будут монтироваться металлические прутья.
  3. В задней части самого края с внешней стороны нужно вертикально установить отрезки квадратной трубы сечением 40 x 40 мм. Здесь требуется сделать сварочным аппаратом отверстия, чтобы фиксировать с помощью болта вертикальные стойки для колёс.

Теперь нужно установить колёса. Они должны иметь ось, которая снабжена вертикальными стойками квадратного сечения (30 x 30 мм), которые к ней приварены. Их можно установить на нужную высоту, что позволит регулировать глубину погружения лемеха.

Колёса:

  1. Могут быть металлическими. Они будут утяжелять конструкцию и улучшать качество её работы.
  2. Иногда устанавливают простые резиновые колёса. Они подходят не для всякой почвы.
  3. Если взять резиновые тракторные колёса, они будут тяжёлые и могут быть использованы для работы на рыхлой или влажной почве.

Колеса для картофелекопалки могут быть разными

Лемех делают из широкой металлической полосы, согнутой в виде буквы «П». В его крыльях просверливают отверстия, такие же необходимо сделать в планках. В них ставятся винты и затем наглухо закручиваются. Для обеспечения прочности можно использовать не одну вертикальную планку, а две, сделанные треугольником.

Прутья приваривают к железной полосе, которая является для них основой, и к краю лемеха.

Вибрационный механизм основан на работе мотора мотоблока, который соединён шкивом с колесом на картофелекопалке, расположенным над рамой. При его работе передаточный шкив вращает небольшое колесо, с краю которого, перпендикулярно ему, приварен горизонтальный металлический штырь. Он жёстко присоединён к поперечной планке, которая находится в средней части рамы. Вращение создает небольшие частые движения то вверх, то вниз. Вибрацией можно управлять, регулируя скорость мотора.

Для крепления к мотоблоку спереди приваривается соответствующий адаптер.

Грохотная картофелекопалка в связи с дешевизной изготовления и простотой использования позволяет собрать урожай картошки с существенно меньшими затратами времени и труда, по сравнению с обычным способом, когда для этой цели используется лопата.

Самостоятельное изготовление картофелекопалки

Наиболее удобной качественной моделью будет вибрационная картофелекопалка для минитрактора. В этом разделе приводится инструкция по её изготовлению. В процессе самостоятельного создания этого агрегата нужно учитывать, что долговечность механизма обеспечивается качеством используемой стали и прочностью соединений. Последнее может достигаться болтовыми соединениями или сварочными.

Рама

Основой, на которой нужно будет закрепить всю конструкцию в этом устройстве, является прямоугольная рама. Её делают из трубы квадратного сечения 4 на 4 см. Её сваривают таким образом, чтобы получился прямоугольник размером 80 на 100 см.

На этой раме нужно установить крепления, идущие вниз. На них будут прикреплены лемех, вибрационная решётка и держатели для колёс. Сверху на ней будет установлен механизм, который будет обеспечивать вибрацию корзины.

Самодельная картофелекопалка

Лемех

Этот нож будет поднимать в корзину картошку, перемешанную с землёй, предназначенную для обработки. Крепления для него находятся по бокам в передней части рамы. Лемех обычно представляет собой полосу крепкой стали, которую необходимо согнуть соответствующим образом. При этом середина должна быть расположена горизонтально, края – смотреть вверх. Передний край лемеха должен быть хорошо подточен.

Колёса

Здесь они являются не только средством передвижения, но и позволяют настроить глубину погружения лемеха. Ступицы присоединены к вертикальным металлическим трубам сечением 3 на 3 см.

К задней части рамы с боков приваривается два квадратных отрезка трубы, расположенных вертикально. Сечение у них должно быть 4 на 4 см. Вертикальные стойки от колёс продеваются в эти трубы и фиксируются с помощью болтов. Колёса находятся на оси, которая, кроме них, больше ни к чему не присоединена.

Если у владельца есть желание увеличить глубину, на которой работает лемех, то для этого достаточно сдвинуть вертикальные стойки колёс немного вверх. Если потребуется уменьшить такую глубину, то высоту колёс нужно будет откорректировать в противоположном направлении.

Обратите внимание! Желательно приготовить для работы хотя бы две пары колёс. Первая из них должна быть на резиновом ходу

Она подойдёт в том случае, если придётся работать на мягкой или влажной почве. Вторая – это колёса, имеющие стальной обод. Они будут удобны в том случае, если почва жёсткая.

Сетка

Она состоит из металлических прутьев, расположенных параллельно друг другу. Расстояние между ними таково, чтобы между ними не могли выпасть картофелины. В сетке прутья расположены параллельно направлению движения. В поперечном направлении они скрепляются узкими стальными полосками, к которым прутья должны быть приварены. Их края изогнуты вверх и крепятся к специальным держателям, которые присоединены к механизму, обеспечивающему вибрацию корзины.

Сетка для картофелекопалки

Сцепление с минитрактором

Спереди к раме при помощи сварки прикрепляется механизм, предназначенный для присоединения к минитрактору в качестве подвески.

Вибрационный механизм

К нему подсоединена корзина. Вибрация обеспечивается вращением небольшого диска с перпендикулярно установленным на нём стержнем. Диск вращается, стержень обеспечивает движение корзины вверх и вниз. Чем выше скорость вращения, тем более интенсивная вибрация.

Этот диск, как предусматривает чертёж, присоединён через переходный механизм к большому колесу, которое находится сбоку от рамы. Оно соединено резиновым шкивом с мотором минитрактора, который таким образом обеспечивает вибрацию.

Важно заметить! Если будут установлены дополнительные крепления для увеличения прочности механизма картофелекопалки, то это сделает данное устройство более надёжным и долговечным. Использование картофелекопалки позволяет превратить выкапывание картошки в ненапряжённую работу

Кроме того, качество работы при этом будет более высоким, по сравнению с использованием обычной лопаты

Использование картофелекопалки позволяет превратить выкапывание картошки в ненапряжённую работу. Кроме того, качество работы при этом будет более высоким, по сравнению с использованием обычной лопаты.

SQLITE NOT INSTALLED

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий

Adblock
detector
