Ручная картофелекопалка

Что такое картофелекопалка

Разные варианты этого устройства позволяют, разгружая одни части тела, нагружать другие, более сильные и выносливые. Это облегчает работу и повышает производительность. Практически все конструкции ручных картофелекопалок доступны для изготовления в домашних условиях.

Виды устройства

Эти приспособления, основанные на рациональном использовании мускульной силы рук, ног и спины овощевода, бывают в виде:

  • «американки» — комбинации штыковой лопаты с совковой;
  • инструмента «Торнадо», основанного на вращательных действиях рук человека;
  • поворотных вил, когда подобно рычагу основные усилия перекладывают с рук и спины человека на его ноги.

Внутри этих основных видов ручных картофелекопалок есть много модификаций, зависящих от конструкторских способностей огородника, его технических и материальных возможностей.

Описание

Ручная картофелекопалка в виде лопаты («американка») похожа на обычную штыковую лопату с той лишь разницей, что ее полотно несколько углублено наподобие совковой. В результате инструмент не только режет землю, но и захватывает своей поверхностью большой объем почвы с картофельными клубнями.

Популярный у фермеров ручной картофелекопатель «Торнадо» не похож на лопату. Он представляет собой острый штырь на конце ручки, рядом с которым закреплены изогнутые длинные и острые зубья. Штырь вонзается в землю, а горизонтальная Т-образная рукоятка с изогнутыми ручками поворачивается на 90°. Зубья уходят в почву и выносят на поверхность клубни. При работе устройство позволяет не наклоняться и не напрягать поясницу.

Еще более востребованы у овощеводов различные модификации поворотных вил. Благодаря рычажному принципу они перераспределяют основные усилия при копке картофеля с рук и спины на ноги. Зубья устройства вонзают в землю и поднимают клубни на поверхность.

Алгоритм работы с помощью подобной картофелекопалки прост:

  1. Инструмент вонзают в почву рядом с картофельным кустом.
  2. Одной из ног давят на дугу, полностью заглубляя зубья в грунт.
  3. Рукоятку справа или слева наклоняют как можно ниже.
  4. Черенок возвращают в вертикальное положение.
  5. Одной из ног давят на образовавшийся рычаг.
  6. В результате вилы поднимаются вверх, извлекая из земли клубни. Грунт при этом осыпается между зубьями.

Кроме того, что такая картофелекопалка уменьшает нагрузку на руки и спину, она бережно относится и к самим овощам, поскольку подкапывает их сбоку и снизу.

Картофелекопалка «Американка»

Основные параметры

Параметры ручной картофелекопалки напрямую зависят от ее конструкции. Наиболее простая из них, представляющая собой популярные поворотные вилы, имеет диапазон захвата 0,3 м и средний вес около 3 кг. Для ее изготовления используют высокопрочную сталь. Зубья делают из металлических прутьев диаметром 15–20 мм круглого, квадратного или шестигранного сечения, черенок — из дерева.

Картофелекопалка своими руками

Для того чтобы сделать картофелекопалку своими руками, потребуются такие материалы и инструменты:

  • рама из металла (ее изготавливают путем приваривания несколько уголков размером 63х40 мм друг к другу).
  • железный швеллер, трубы диаметром 13 см;
  • металл листовой (толщина его должна составлять не меньше 7 мм);
  • арматура с диаметром 10 мм;
  • метизы;
  • цепь (применяется для передачи вращательных движений);
  • стойки металлические (их изготавливают из кусков трубы, швеллера);
  • металлические или резиновые колеса;
  • металлический или арматурный барабан;
  • болты №10.

Для изготовления копалки потребуются такие инструменты:

  • сварочный аппарат (для соединения между собой деталей и сооружения железной рамы);
  • ключи гаечные;
  • молоток;
  • кувалда;
  • ножницы по металлу;
  • пила по металлу;
  • дрель и сверла.

При работе следует придерживаться чертежа грохотной картофелекопалки для мотоблока. Последовательность действий при сборке этого агрегата такая:

  1. Изготовление рамы с помощью сварочного аппарата из уголков и швеллера. На ней будет удерживаться вся конструкция. Ее длина должна быть примерно 120 см.
  2. Отступив вниз от рамы 30 см, приварить швеллер для установки регулирующих частей.
  3. Соединить методом сварки стойки. Сначала нужно установить наиболее длинную стойку 50 см, затем еще две – по 40 и 30 см. К ним приваривается основание.
  4. Соединить стойки оставшимися частями швеллера. После правильно проведенных работ они должны иметь треугольную форму.
  5. Приварить к одному из треугольников листовую пластину шириной примерно 30 см. После того, как вся конструкция остынет, согнуть ее кувалдой, закрепить возле второго треугольника. Лемех делается из металлических выточенных пластин и крепится при помощи болтов.
  6. Приварить арматуру к основанию. По бокам металлических прутьев нужно поместить толстый лист металла.

Важно! Этот лист металла следует установить для того, чтобы выкопанные корнеплоды не смогли вывалиться из решетки во время сбора урожая. Затем на элеватор устанавливаются валы, реагирующие вращение колесного механизма

Для сборки опорно-транспортного узла нужно закрепить стержень с помощью звездочек. К нему надо приварить диски, к которым прикрепляются колеса

Затем на элеватор устанавливаются валы, реагирующие вращение колесного механизма. Для сборки опорно-транспортного узла нужно закрепить стержень с помощью звездочек. К нему надо приварить диски, к которым прикрепляются колеса.

Важно! Для сооружения картофелекопалки необходимо применять металл толщиной не меньше 7 мм. https://www.youtube.com/embed/bM39CONi4GQ

СЛОВО О ПРОСТОЙ ЛОПАТЕ

Если вам обычная садовая лопата все ближе к сердцу, тогда приведите ее в полную рабочую готовность, а она облегчит ваши земляные работы. Для этого штык должен быть острым (наточите напильником с внешней стороны и пройдитесь грубой шкуркой), черенок — гладким и без сучков, Как правило, на большинстве лопат ручка находится в одной плоскости со штыком, для большего удобства ее можно подогнать — вытащить крепящий шуруп и  слегка повернуть.

Также ее можно  усовершенствовать — сделать в штыке прорези или отверстия, чтобы грунт в них проваливался (клубни остаются), да и на позвоночник нагрузка уменьшится.

Об устройстве картофелекопалки для мотоблока

Как говорилось ранее, мотоблок довольно универсальный инструмент для облегчения труда агрария, но без дополнительного навесного оборудования он попросту будет пылиться в гараже до следующего взрыхления земли, ведь производители мотоблоков в комплект из навесного оборудования  добавляют только фрезу. Для того чтоб использовать свой агрегат по максимуму придется покупать дополнительное оборудование.

Мотоблок оборудованный различными приспособлениями сможет заменить большинство инструментов ручного труда, в том числе и вскапывание картофеля.

На просторах украинских земель можно встретить копалки фабричного производства и  картофелекопалки сделанные своими руками (самодельные). Несмотря на то, что последние являются более практичными к нашим реальным  условиям, ведь «кулибины» лучше знают необходимые требования от картофелекопалки, но довольно часто попадаются «гаражные» модели массового производства. Такие копалки не отличаются качеством сборки или метала, это вызвано попыткой снизить затраты при изготовлении. В итоге радость от низкой цены очень быстро переходит в разочарование от поломки, при этом заканчивать копку придется своими руками.

Фабричные копалки благодаря тесному сотрудничеству с дилерами и пользователями с каждым разом становятся все более совершенны, при этом значительно возрос срок эксплуатации, в отличии от «гаражного» производства.

Можно выбрать себе один из двух типов картофелекопалок:

Первый тип представляет из себя усовершенствованный плуг, по краям которого находятся специальные прутья. Благодаря прутьям, которые раздвинуты по сторонам, картофель очищается от земли, и равномерно укладывается на поверхности почвы. Следует помнить, что расстояние между прутьями обязательно должно быть меньше чем небольшой картофель.

Последний вариант копателей способен за раз способен захватить широкую полосу почвы, и в отличии от плауновидного инструмента, клубни не присыпаются, поэтому такие устройства (картофелевыкапыватели в виде тележки) повсеместно применяются на мотоблоках: Kipor, Weima, Kama, Forte, Zirka, Зубр, Мотор-Сич, МТЗ, Нева, Кентавр и прочих мотоблоках от известных производителей.

Отдельного внимания заслуживают картофелекопалки для тяжёлых мотоблоков (с водяным охлаждением). В зависимости от мощности мотоблока можно подобрать себе выкапыватель с шириной захвата от 300 до 600 мм, при этом глубина копания может быть от 180 до 250 мм. Очень хорошо себя показали картофелекопалки при вскапывании клубней которые были посажены при помощи устройства для посадки картофеля.

В нашем магазине «Агромеханика» Вы найдете различные картофелекопалки для мотоблоков, которые наверняка подойдут под Ваши запросы. Мы настоятельно не рекомендуем использовать кустарные, или несертифицированные инструменты, во избежания  преждевременного выхода из строя Вашего мотоблока. Мы всегда поможем подобрать подходящую модель, которая прослужит долгое время.

Разновидности и особенности

Есть несколько типов копалок со своими недостатками и преимуществами. Они отличаются мощностью и простотой использования. Некоторые могут выполнять дополнительные функции.

Виды картофелекопалок:

• веерная;

• грохотная;

• транспортерная;

• барабанного типа;

• вибрационная;

• конвейерная.

Некоторые виды ограничены в функциях, другие похожи на целые небольшие комбайны.

Веерная

Это простая конструкция с металлическими прутами. Ее устанавливают на небольшие мотоблоки. Пруты из стали напоминают веер. В высоту устройство не превышает 500 мм, а масса не более 5 кг. Сделать ее своими руками очень просто. При помощи устройства можно обрабатывать кусты в одном ряду.

Важно! На разворот с такой копалкой нужно 3 метра.

Глубина рыхления не более 20 см. Перед началом уборочных работ косят ненужные травы и убирают камни.

Грохотная или вибрационная

В устройстве горизонтально располагается лемех. Он вглубляется в землю и выкапывает плоды вместе с землей. При помощи вибрирующей решетки грунт опадает, картофелины падают уже чистым вниз. Его остается собрать. Есть возможность регулирования глубины вкапывания, а также силы вибрации. Устройство применяют для сбора моркови и чеснока.

Траспортерная

Транспортерные картофелекопалки напоминают устройства грохотного типа. Вибрирующая решетка в них заменена на конвейерный механизм. Он отделяет ботву и грунт от картофелин. Этот тип выбирают для работы на мотоблоке для обработки больших огородов. Достоинства –  устойчивость механизма к любым погодным условиям. Ускорить работу можно применением дополнительной рабочей силы.

Важно! При плотной почве работают не все копалки.

Барабанного типа

Этот вид оборудования может быть самодельным. Особенность копалок в качественной очистке от земли. Недостаток в повреждении картофеля. Это влияет на сохранность. Сложности вызывает изготовление барабана, сбор устройства. Работать с барабанной копалкой не сложно. Размеры приемлемые. Преимуществом является прямой привод вращения от вала отбора мощности.

Конвейерная

Конвейерные картофелекопалки своими силами собирают редко. Чтобы создать работающее устройство, нужно обладать определенными знаниями и запчастями. Тракторные копалки изготавливают совсем большими или миниатюрными. Клубни с землей оказываются на ленте и очищаются. Конвейер – зачастую металлические прутья на подвижном ободе. При этом грунт падает вниз или в приемное место. Движение происходит при помощи передачи момента вала от трактора.

Что требуется для создания

Инструменты для изготовления чудо-лопаты.

Так для создания рамы необходимо запастись водопроводной трубой с условным проходом около 20-25 мм, подойдут спинки от старых советских кроватей (те, которые делались из легких дюраль-алюминиевых труб). От выбора трубы зависит подбор сварочного оборудования (для алюминия берут электроды и аппараты для сварки цветных металлов). Еще необходимо приобрести прутья, которые будут выполнять функции зубьев.

Лучше всего для этих целей подойдет арматура, длиной около 0,3 м. Далее конструкция оснащается черенком, для которого подойдет обычный деревянный.

Некоторые оснащают конструкцию и ручкой для переноски. Основной затратной статьей будут 4 подшипника, которые должны выполнять функции подвижного крепления рам. Замыкает все один единственный инструмент — инверторный сварочный агрегат. Почему инверторный? Потому что им можно варить как цветные, так и черные металлы, заменяя только электроды. И расходники к нему — электроды одного или двух типов. После закупки материалов приступают к сборке.

Сначала труба сгибается так, чтобы ее форма напоминала букву «П». Если в качестве рамы используется спинка от кровати, то с нее следует срезать все лишнее, оставив только трубы буквой «П». Для сгиба трубы, необходимые точки сгиба подогревают на костре докрасна, после чего сгибают о стену или столб.

После приготовления такой заготовки, к ней сваркой крепят арматуру на короткую перекладину, которую приваривают параллельно короткой перекладины рамы (расстояние от перекладины рамы до перекладины с арматурой равно 2 длинам арматуры). Это необходимо сделать так, чтобы зубцы смотрели на перемычку.

Далее из оставшейся трубы и арматуры делают некоторое подобие вил. При этом ширина вил должна быть на 5 см короче ширины «П»-рамы. После чего эти вилы прикрепляют к раме используя подшипники. На завершающем этапе в приспособление вставляют черенок.

Разновидности

Любая картофелекопалка для минитрактора изготавливается для рыхления земли и выкапывания картофельных клубней на ее поверхность. Однако, несмотря на то, что все картофелекопалки для мотоблока выполняют одинаковую функцию, такие конструкции все равно могут отличаться. Существует несколько видов копателей, которые можно сделать самому или приобрести в магазине.

Вибрационная или грохотная

Грохотная картофелекопалка изготавливается из вибрационного сита и лемеха. Вибрационное изделие обладает достаточно простым принципом действия. Во время работы выкапыватель помещается в почву и постепенно извлекает оттуда созревшие клубни. Вместе с грунтом они попадают на сито, чтобы стряхнуть ненужный грунт. Такая копалка картофеля имеет серьезный недостаток – ее очень сложно сделать самостоятельно.

Простая или веерная

Такая веерная картофелекопалка для минитрактора обладает наиболее простой конструкцией. Она изготавливается из плуга, к которому необходимо прикрепить несколько стрел. Во время сбора урожая мотокультиватором с установленным простым выкапывателем плуг будет углубляться в землю и по его стержням начнут подниматься выкопанные клубни. К достоинствам этой копалки можно отнести ее универсальность. Ее можно устанавливать на любую модель мотоблоков и минитракторов.

Транспортная

Картофельная копалка транспортного типа отлично подходит для мотоблоков такой модели, как «Нева» и поэтому использовать ее надо именно с ними. Конструкция такого копателя очень простая и состоит лишь из передвижного транспортера и лемеха. В транспортере имеется специальный зацеп, который удерживает клубни и помогает отделить их от земли. Транспортная копалка для картофеля должна использоваться только на участках с тяжелым грунтом, так как из почвы с маленькой степенью плотности эта модель плохо выкапывает клубни.

Что может чудо-лопата

Этот инструмент даёт дополнительные возможности для фермера.

Чудо-лопата предоставляет дачнику следующие преимущества:

  1. При перекопке земли с её помощью требуется намного меньше усилий, по сравнению с использованием обычного инструмента.
  2. Качество рыхления земли при такой обработке возрастает. Если образуются комья, то во время работы они разбиваются на части.
  3. В некоторых конструкциях предусмотрено наличие заднего упора. В процессе перекопки почвы на него можно наступать, чтобы помочь себе погрузить инструмент в плотную и тяжёлую землю.
  4. Если в земле есть корни сорняков, то лопата для ленивых достанет их наружу в целом виде, а не разрежет на части.
  5. Этот инструмент удобно использовать для выкапывания картошки.
  6. Скорость вскапывания гораздо выше, чем при работе обычным образом.

Чудо лопата

По своему внешнему виду лопата землекоп напоминает вилы с дополнительными деталями.

Она имеет в своём составе такие части:

  1. Древко, за которое инструмент держит человек.
  2. Металлические вилы, зубья которых примерно такой же длины, как у обычных, но шире примерно в два раза. Обычно у них от 6 до 8 зубьев.
  3. К вилам прикреплён идущий назад металлический упор. При погружении чудо-лопаты в землю на него можно надавить своим весом, чтобы инструмент легче зашёл в плотную землю. Он также служит упором при выворачивании лопаты из земли.
  4. В переднем направлении прикреплена горизонтальная решётка, установленная с таким расчётом, чтобы зубья вил, поднимаясь, проходили сквозь неё. При таком движении комья земли оказываются между вилами и решёткой, в результате крошатся на мелкие кусочки.

Здесь рассказано о типичном устройстве лопаты КротЧел. На практике используется несколько различных вариантов её конструкции.

Садово-огородный рыхлитель «КРОТЧЕЛ»

Дополнительные функции

Лопата картофелекопалка – это многофункциональный садово-огородный инструмент, упрощающий многие задачи. Заменить устаревшую лопату и вилы можно при помощи картофелекопалки «Урожай». Она позволяет не только выкапывать корнеплоды, но и вскапывать грядки, рыхлить почву. Конструкционные особенности:

  • вилы из инструментальной стали с частыми зубьями (7 штук);
  • педаль на шарнирах, выполняющая роль рычага.

Ширина борозды составляет 28 см, глубина рыхления – 25 см, вес агрегата – 3 кг.

Длинные штыри не просто перекапывают грунт, но и разбивают земляные комья, делая почву однородной. Куст растения легко вынимается из земли, картофелины не прокалываются и не режутся. При перемещении к следующему кусту картошки не нужно поднимать инструмент, достаточно просто отшагнуть и подтянуть его к себе.

Еще один современный агрегат – «Земледелец», объединяющий в себе 5 инструментов. Им можно копать картошку, бороновать, рыхлить и вскапывать землю. Кроме того, он используется для распределения навоза. Для активизации функции «картофелекопалка» нужно закрепить пластины по дугообразному рычагу. Нажатие на рычаг поднимает вилы кверху. Встряхивание инструмента за рычаг освобождает картофель от земли.

Параметры конструкции:

  • длина зубьев, рабочих лезвий – 25 см;
  • глубина проникновения в землю – 20 см;
  • размер – 120 см;
  • вес агрегата – 3 кг.

Существуют также картофелекопалки, работающие по другому принципу. Они представляют собой универсальную альтернативу лопате. Весь агрегат опирается на один металлический штырь, воткнутый в грунт. Вращение ручек по часовой стрелке приводит в движение изогнутые зубья из каленой стали. Происходит подбирание клубней вместе с землей и выворачивание их на сторону.

Из чего и как делать

Конструкции, как вы видели, разные, но набор материалов будет примерно одинаковым. Отличается их количество, а сечение и характеристики остаются неизменными.

Использовать можно круглую или профилированную трубу, металлические прутки или «детали» от вил

Материалы для изготовления

Начинают в основном с изготовления каркаса. Его чаще делают из профилированной трубы, оптимальное сечение 30*30 мм или около того. Важна при этом толщина стенки — не менее 3 мм. В некоторых моделях использовали уголок. Ширина полочки тоже около 30 мм, толщина металла — не менее 3 мм.

Ручку можно сделать из той же профильной трубы, можно использовать круглую. Важна также толщина стенок. В принципе, сделав фиксатор, можно использовать деревянный держак от лопаты. Некоторые покупные модели предусматривают установку именно деревянного держателя.

Основное внимание надо уделить материалу, который используют для зубьев рабочих вил. Это должна быть хорошая конструкционная сталь

Вилы делают из прутка не менее 8 мм в диаметре.

Из чего делают их умельцы:

  • Отрезают от обычных вил, приваривают на чудо-лопату.
  • Распрямляют пружины подвески.
  • Распиливают на узкие полоски автомобильные рессоры.

Если удастся найти хороший пруток — круглый, квадратный или шестигранный — не важно, вам будет намного проще. Неплохой вариант, кстати, с вилами

Но брать надо хорошие, а это недешево. И еще: рассчитывайте размеры чудо-лопаты так, чтобы рабочие вилы имели 8 штырей. Тогда нужно будет купить две шутки обычных вил.

Если конструкцию выбрали с двумя вилами — рабочими и упорными, на упорные можно ставить отрезки подходящей длинны металлического прутка. Нагрузки тут не такие высокие, так что прочности должно хватить. Диаметр прутка — 10 мм, можно использовать ребристую арматуру, которую применяют при армировании фундамента.

Размеры

Большинство фирм, которые выпускают чудо-лопаты имеют целый ряд размеров данного изделия. Люди у нас разные по комплекции и по физической подготовке. Для мужчин можно делать более массивные модели, а для женщин и пожилых людей — меньше и легче. В среднем размеры такие:

  • Ширина рабочей части — от 45 см до 60 см. Больше делать не стоит: будет тяжело копать и производительность только уменьшится, а не возрастет.
  • Длинна штырей рабочих вил 220-300 мм.
  • Расстояние между штырями — 70-80 мм.
  • Длина ручки — по росту, удобнее, если она заканчивается в районе плеча.

Размеры чудо-лопаты можно подбирать «под себя» — важно чтобы работать было удобно

Все остальные размеры подбираете в зависимости от конструкции и используемого материала.

Чертежи

Рабочие вилы чудо-лопаты

Детализация упора и вил упора

Полная конструкция с передним упором

Вариант с одними вилами и рамой-упором сзади

Другие размеры копалки и отличается конструкция упора

Особенности конструкций

Для обработки небольшого земельного участка с хорошей рыхлой почвой чаще всего используют мотоблок, для поддержания которого в рабочем состоянии и обеспечении его горюче-смазочными материалами не требуется больших финансовых трат. Вручную извлекать картофель из грядок даже на небольшой площади крайне трудно. Поэтому владельцы таких участков изготавливают или покупают несложные приспособления к мотоблоку. Веерная картофелекопалка похожа на окучиватель, но вместо характерных крыльев стоят пруты из стали, расположенные в виде веера.

Такая картофелекопалка для уборки урожая со стальными стрелами-прутами является одним из самых простых механизмов. Устанавливают ее на маленькие тракторы или мотоблоки. Изготавливается легко, по аналогии со штыковой лопатой. Делают ее из изогнутого особым способом металлического листа и нескольких приваренных к нему веером прутьев, для отсеивания почвы. Средние размеры копалки: высота – 500 мм, ширина – 330 мм, масса – 5,5 кг.

Веерная картофелекопалка

В заключении

Такое приспособление не является панацеей от всех проблем при вскапывании огорода, кроме того, такая чудо-лопата не будет работать сама за человека.

Поэтому при создании или покупки такого инструмента необходимо тщательно обдумать покупку. Именно здесь ярче всего демонстрируется пословица «семь раз отмерь, один раз отрежь».

В саду и на огороде очень много работы, но самая изнурительная — перекопка земли, ее культивация и удаление сорняков. Копать начинают загодя, небольшими участками, так как нагрузка слишком большая. В разы снизить сложность и при этом ускорить процесс минимум в два раза поможет чудо лопата. Это относительно недорогое и несложное приспособление действительно работает, причем даже на сложных почвах.

Самостоятельное изготовление стрельчатой копалки

Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.

Необходимые материалы:

  • швеллер из стали;
  • соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
  • уголки из металла на 40 и 63 см;
  • прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.

Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.

Порядок изготовления:

  1. Швеллер используется в качестве основания. На него монтируют прицепное устройство.
  2. На основание устанавливают соху.
  3. К сохе приваривают прутья, которые отделяют клубни от песка.

Недостатки устройства:

  • Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
  • Велик риск нанесения повреждений клубням от ножа.

Общая информация о механизме

Картофелекопалка представляет собой специальное прицепное устройство для мотоблока или мини-трактора, которое позволяет отделить клубни от грунта и произвести их отвал на поверхность. После остаётся лишь собрать клубни в подходящую тару. Картофельный бизнес будет успешно развиваться с таким устройством благодаря механизации.

Типы устройства:

  • стрельчатый;
  • грохотный или вибрационный;
  • транспортёрный.

Стрельчатая картофелекопалка отличается простой конструкцией и легко подходит для любого мини-трактора. Движимые части в устройстве отсутствуют, что упрощает изготовление. Копалка подрезает грунт ножом. Далее земля попадает на стальные прутья, откуда ссыпается виз. Плоды картофеля задерживаются прутьями и падают поверх грунта в чистом виде.

Подобное устройство эффективно только на мягкой и сухой почве. Влажный грунт будет подрезаться комками, что не позволит отделить от него картофель. Для этого потребуются дополнительные усилия. Простота конструкции не должна подкупать фермеров северных регионов — устройство попросту не будет работать. Однако самодельная картофелекопалка для мини-трактора стрельчатого типа делается быстро, даже без чертежей — это весомое преимущество.

Механизм вибрационного типа (его ещё называют грохотным) состоит из лемеха, ствола и привода. Это производительное устройство, но сложное в изготовлении. Движущиеся детали добавляют проблем при сборке. Принцип действия:

  1. Лемех подрывает землю вместе с плодами.
  2. Материал попадает на стол из прутьев, где земля разрыхляется и просыпается вниз сквозь сито.
  3. С противоположной стороны поверх земли ссыпаются клубни.

Вибрационный стол усложняет конструкцию, но позволяет работать на твёрдом и влажном грунте. Благодаря вибрации комки земли разбиваются, а плоды становятся относительно чистыми.

Установка с транспортёром позволяет работать на любом типе мотоблока или мини-трактора. Конструкция похожа на грохотную копалку, но сразу за лемехом стоит транспортёр. Его назначение — поддержать клубни на платформе для их лучшей очистки от налипшей земли. Устройство практичнее вибрационной копалки и подходит для любых типов земли. На мягкой сыпучей почве применять копалку с транспортёром нецелесообразно.

Выбор конструкции необходимо делать в зависимости от типа почвы, на которой предстоит работать. Правило простое: чем легче почва, тем проще нужен картофелекопатель. Можно изготовить и транспортёр, но он не пригодится на сухом песке. Это будут лишние затраты. Однако, если необходимо изготовить картофелекопалку к мини-трактору своими руками, чертежи и размеры следует подбирать так, чтобы механизм гармонично подходил к тяговому устройству.

Виды картофелекопалок для мотоблоков

Копалка веерная, стрельчатая или дельфин

Подходит для мотоблоков любых марок, в том числе имеющих невысокую мощность. Конструкция имеет самое простое устройство, представляющее собой плуг с приварными прутьями в форме веера, которые выполняют функцию просеивания. Принцип работы: мотоблок тащит копалку, плуг входит в землю и подкапывает картофельные плети, вытаскивая картофелины на поверхность, попадая на решетку-веер, земля отсеивается, а картошка остается на поверхности поля. Такая форма копалки подойдет для различных почв и любой засоренности поля от ботвы или сорняков.

Картофелекопалка

Веерный тип копалки имеет и минусы, так во время перекопки повреждается некоторая часть урожая, рассеканием картофелины плугом на части. Это особенно имеет значение для тех, кто сажает картофель на продажу. Управление мотоболоком с таким навесным оборудованием требует значительных физических усилий, а для больших площадей обработки – повышенного расхода топлива. Но учитывая небольшую стоимость и самую простую и понятную конструкцию, ее легко купить или сделать ручную картофелекопалку самостоятельно. Для этого не нужны схемы или механические и токарные навыки. Но опыт работы со сварочным аппаратом и металлом понадобится. Для изготовления рала может применяться лопата или плуг, останется только приварить прутья. Такая конструкция хороша еще и тем, что не имеет движущиеся части, и поломку, если такая случится, легко устранить.

Картофелекопалка вибрационная или грохотный тип

Картофелекопалка вибрационная

Имеет более сложное устройство, содержащее крутящие механизмы, создающие вибрацию. Обладает большей шириной захвата борозды, чем плуговая. Проникает на глубину 20 см. Высокая эффективность копки, за счет вибрации, хорошо очищает картофель от почвы и выбрасывает на поверхность поля. Картофель вынимается полностью, если только нетипично залегает глубоко в сильно рыхлой почве и не закидывается землей. Мотокультиватор идет без особых усилий, выкапывание картофеля происходит очень быстро. Одно из условий хорошей работы – чистое поле от ботвы и сорняков. Перед началом работы требуется срезать картофельную ботву.

Транспортерный тип

Такая картофелекопалка может напоминать картофелекомбайн для частного земледелия. Также называется ленточная или конвеерная. По работе она схожа с вибрационной картофелекопалкой для мотоблока, но усовершенствована транспортерной лентой, на которую подается картофель после его выкапывания устройством. Транспортирующую ленту делают из металлических прутьев или сетки, существуют и резиновые ленты. Чем она длиннее, тем лучше очищается картофель. В движение приводится от вала, передающего крутящий момент, через редуктор. Транспортерный вид копалки отличается особенностью хорошо очищать и отделять картофель от земли и плети, картофель не повреждается. Для применения данной модели используется трактор или мотоблок, который производит отбор мощности с помощью вала. Транспортерная картофелекопалка своими руками может быть собрана при наличии знаний и навыков работы с подобными механизмами. Также может быть доработана и усовершенствована в условиях частного хозяйства и облегчения огородной работы.

С помощью таких устройств можно выкапывать не только картофель, но и другие овощи, например, свеклу, чеснок, лук.

Цены вибрационных навесных копалок бывают достаточно высоки, поэтому можно задуматься о сооружении такого устройства своими руками.

Картофелекопалка своими руками

Лопаты для посадки и копки картошки и корнеплодов делают своими руками по собственным или готовым чертежам.

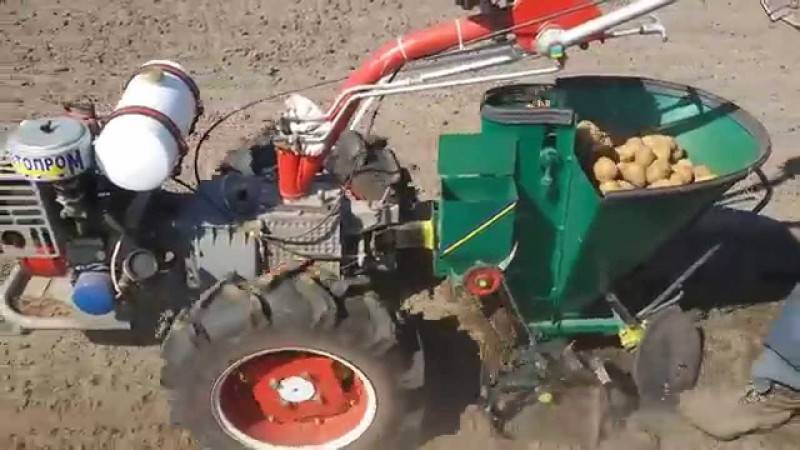

Существует много приспособлений, облегчающих труд во время посадки и сбора урожая картофеля. Есть картофелекопалки для мотоблоков и ручные. Производством их занимаются отечественные и зарубежные производители. Но народные умельцы научились обходиться собственными силами и подручными средствами для изготовления этого инструмента.

Мы разберем в деталях одну из самодельных моделей картофелекопалки, так называемой чудо-лопаты. Сделать ее не так сложно, как может показаться на первый взгляд.

Какие понадобятся инструменты и материалы:

  • дрель для металла;
  • пилка по металлу;
  • сварочный аппарат;
  • уголок, труба или каркас из стали;
  • черенок металлический;
  • арматура.

Пошаговое руководство

Процесс изготовления состоит из нескольких шагов.

Шаг первый

Сначала конструируют раму для опоры. Для этого трубу или уголок выгибают в форме буквы П. Перекладина должна быть приблизительно 38 см, а длина ножек – около 80 см.

Шаг второй

Следующее действие – создание поперечной планки. В ней с интервалом в 5 см просверливают отверстия, в которые вставляют арматуру. Каждый отрезок длиной приблизительно 20 см фиксируется с помощью сварки.

Шаг третий

Конструируется основной рыхлитель. Для этой цели берут трубу, диаметр которой на 5 см меньше, чем в случае с поперечной. В этой конструкции тоже просверливают отверстия, куда затем монтируют отрезки арматуры.

Шаг четвертый

Из трубы делают ушки для крепления шарниров. Их предназначение заключается в удержании всей конструкции.

Чертежи и размеры

Есть несколько вариантов ручной картофелекопалки. В отдельных моделях наклон ручки и высота регулируются. Чертежи представлены ниже.

Как в случае со стандартной фабричной моделью, «лопату для ленивых» устанавливают на землю с края грядки или участка с картофелем (в ряд). Держась за рукоятку, инструмент немного поднимают, направляя в почву вилы. Ногой нажимают на раму (особых усилий прикладывать нет необходимости). Зубья приспособления входят глубоко в грунт. После нажатия на рукоять стержни рассекут землю и вместе с клубнями картофеля окажутся на поверхности. Встречные зубья разрыхлят землю и разобьют комья.

И ЗАОКЕАНСКОЙ

Сама лопата в народе (и в магазине) называется «американка». Она почти как штыковая, только немного вогнутая, и как совковая, но ручка отходит под углом немного меньшим, чем у второй, но не параллельно полотну, как у первой. Получается вариант «два в одном» — в ней совмещены преимущества штыковой (острая) и совковой (вогнутая и ручка под углом) лопат. Если в нее вставить короткий черенок, то можно сразу копать и выбрасывать землю, а также делать глубокие и неширокие ямы, не цепляясь ручкой за край последней.

Совет! Нанесите на черенок лопаты деления через каждые 10 см – таким образом у вас под рукой  будет всегда простейшая линейка, которая поможет выкопать необходимую глубину ямы.

По материалам журнала «Дом, дача и огород в придачу», 2013

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
