Капельный полив «Жук»

«Синьор помидор»

Выпускается ООО «Кровстрой». В продаже имеется три вида комплектов с минимальной комплектацией: включают в себя эмиттерную ленту с расстоянием между эмиттерами 30 см и необходимые фитинги для подключения. Также производитель предлагает готовые наборы на основе капельной трубки и наружных капельниц с таймером и без него. Включены в комплект специальные разветвители, которые помогают организовать полив максимально удобно.

Система капельного полива «Синьор Помидор»

Система капельного полива от «Синьора — помидора» позволяет организовать и автоматическое управление поливом на участке. В самый дорогой набор входит контроллер. Блок управления абсолютно автономен, так как питается от прилагаемой солнечной батареи. Для установки системы нет необходимости поднимать емкость и врезать в нее кран – в набор входит погружной насос, который опускается в бочку и обеспечивает подачу воды.

Капельный полив «Синьор Помидор» с солнечной батареей

Входит в комплект24 метра50 метров100 метровСиньор помидор 60Синьор-помидор автомат
Капельная лента эмиттерная2450100
Капельная трубка18 м18 м
Микротрубка12 м17 м
Разветвители3030
Капельницы6060
Фитинги+++++
Таймер+ / —
Контроллер+
Солнечная батарея+
Насос+
Полив из емкости+++++
Цена750115011502900/14005200

Инструкция по сборке системы капельного полива «Жук»

Для сбора системы полива жук потребуется:

  1. Открыть коробку, достать магистральную трубу и распрямить её;
  2. Собрать мелкие компоненты для подачи воды. Нужно взять тонкую трубку, присоединить к капельнице и тройнику;
  3. Повторить действие со следующей капельницей, но подключить к первому тройнику, на который прикреплен шланг. В итоге получится собранный узел для подачи воды, называемый лапками;
  4. Собрав нужное количество узлов приступить к прокладке магистральной трубы, который уже успел выпрямиться. Потребуется взять шило, идущее в комплекте, и вставить в него несколько лапок свободным краем тройника.
  5. От каждой лапки проложите капельницу к корневищу растения. Потребуется воткнуть стержень в землю, направив жало в прикорневую зону культур;
  6. После сбора всего устройства потребуется подключить к идущем в комплекте фильтру. Затем от фильтра протяните шланг к емкости с водой.
  7. Нужно перфоратором просверлить отверстие в бочке. Радиус должен составлять 11 мм. На высоте 6-7 см от дна.
  8. Соединительный клапан нужно вставить в бочку так, чтобы полностью закрывала емкость, и вода не вытекала;
  9. К клапану необходимо присоединить штуцер для соединения;
  10. Присоединить к штуцеру участок магистральной трубы;
  11. Закрепить показатель уровня в баке с жидкостью;
  12. Присоединить к большому тройнику шланг уровня;
  13. К держателю закрепите прозрачный шланг уровня и прикрепите к тройнику;
  14. Соедините со следующим изгибом магистральной трубки;
  15. Объедините с краном автоматического полива, а далее со следующим участком;
  16. Соединить с фильтром при помощи патрубков;
  17. Объединить с разветвленной системой лапок;
  18. Последний участок прикрыть пробкой, установить режим работы автомата при помощи контрольной панели;

Инструкция для самостоятельного монтажа

Монтаж системы осуществляется по следующей схеме:

  1. прокладка магистрального шланга и крепление его скобами. Укладка шланга производится в обход душа, умывальника, туалета, теплицы и иных садовых построек, а так же вдали от мест постоянного пребывания отдыхающих, чтобы не повредить устройство;

Укладка и крепление магистрального шланга на участке

Перед дальнейшим выполнением работы по сборке и прокладке системы капельного полива Жук необходимо выждать 1 – 2 часа, в течение которых магистральный шлаг полностью выпрямится.

  1. сборка капельниц. К малому тройнику необходимо присоединить тонкие шланги и на другой конец шлангов – капельницы. Для облегчения процесса сборки детали можно подержать в течение 1 – 2 минут в горячей воде, что позволит размягчить материал изготовления;

Соединение шлангов и капельниц

  1. в местах расположения капельниц проделываются отверстия в магистральном шланге. Работа выполняется при помощи шила, входящего в комплект системы;

Обустройство отверстий для капельниц в магистральном шланге

  1. установка капельниц. В подготовленное отверстие вставляется тройник. Капельницы втыкаются в землю на минимальном расстоянии от саженца;

Обустройство полива от капельниц

  1. выбор способа подключения. В качестве источника снабжения водой могут использоваться:
  • водопровод, имеющийся на садовом участке. В этой ситуации необходимо приобретать комплект для подключения к системе водоснабжения;
  • любая емкость. Если планируется снабжение водой из бочки, то и комплект должен содержать все элементы, необходимые для данной ситуации.

Источник водоснабжения, для которого предназначается комплект, указывается на упаковке.

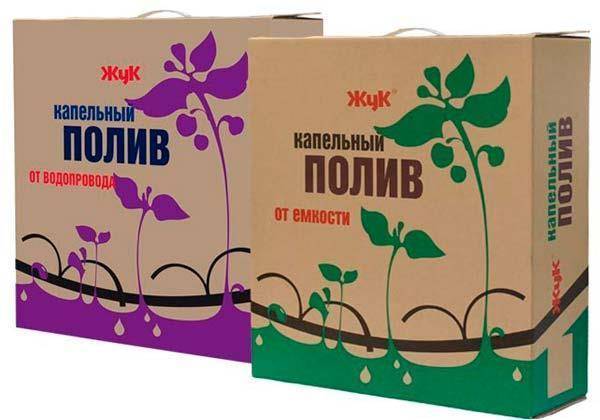

Системы с различными способами подключения

  1. подключение. Если водоснабжение будет от емкости, то штуцер устанавливается в отверстие выбранного резервуара. Если вода будет поступать из магистрального водопровода, то соответственно производится врезка в систему. Далее устанавливаются отрез магистрального шланга, большой тройник, шланг – уровень, отрез магистрали, кран и фильтр.

Схема подключения и сборки

Процесс сборки представлен на видео.

Для сохранности системы в холодное время года требуется слив воды и помещение шлангов в теплое место.

Преимущества системы Жук

Системы для капельного полива Жук (название получено благодаря схожему расположению капельниц) изготавливаются фирмой Cicle (Цикл), расположенной во Владимирской области.

Опираясь на отзывы потребителей можно сделать вывод, что существенными ее преимуществами по сравнению с аналогичными конструкциями являются:

получение прикорневого полива, что не повреждает верхнюю часть растений. Причем капельницы располагаются так, что большие растения можно поливать с двух сторон, а маленькие насаждения по две штуки от одного отвода;

Расположение капельниц системы

  • разнообразие систем для парников, теплиц и открытого грунта;
  • возможность отслеживания уровня воды при помощи специального шланга, поставляемого в комплекте;
  • наличие фильтра, что продлевает работу капельниц;
  • наличие пробойника для шланга, что помогает расположить капельницы в порядке, наиболее оптимальном для потребителя;
  • возможность осуществления полива из водопровода или отдельной емкости;
  • возможность дополнительного комплектования системы без потери качества;
  • возможность автоматизации процесса с установкой определенных интервалов времени, благодаря дополнительному элементу – таймер.

Устройство для автоматизации процесса

Советы по эксплуатации

Важно! Если появились проблемы, обязательно проверьте шланги и фильтр на чистоту, выньте пробку из концевого участка и избавьтесь от воздуха в устройстве. Водопровод работает от таймера, поэтому нужно аккуратно себя вести с ним

Для длительной работы устройства нужно обязательно убрать «Жук» на осень. При температуре ниже 3 градусов могут появиться проблемы. Чтобы не было проблем с повторной установкой лучше всего высаживать растения в том же порядке, что и в прошлом году.

Покупатель должен перед приобретением измерить приблизительные размеры участка, чтобы определиться с длиной шланг. Купить водопровод с общей длиной 30 или 60 метров можно через интернет.

Соблюдение установки прибора по инструкции и соблюдение правил эксплуатацию гарантирует стабильную работу в течение долгого времени.

Конструктивные особенности и принцип действия

Принцип действия системы прикорневого орошения заключается в дозированной подаче жидкости в прикорневую зону растений. По магистральному шлангу, который раскладывается в междурядье, вода поступает в подающие трубки, а уже из них подается через капельницы непосредственно к корням культур.

Таймер полива Жук представляет собой электромеханическое устройство, которое настраивается на время полива от 1 до 120 минут, с интервалом повторения циклов от 1 до 168 часов. Данное устройство позволяет полностью автоматизировать процесс орошения растений, сделав его эффективным даже в самое засушливое время года.

На российский рынок комплекты прикорневого полива Жук поставляются в плотных картонных коробках с перечнем элементов и инструкцией по сборке.

В базовой комплектации, система прикорневого капельного полива Жук представляет собой набор, который состоит из обязательных элементов:

  • магистральный и подающие шланги;
  • фильтр для тонкой очистки воды от механических загрязнений;
  • кран;
  • механизмы подачи воды в грунт.

Кроме этого, в комплект обязательно входит необходимое количество арматуры (фитинги, штуцеры, переходники и пр.) для создания контура и его подключения к системе водоснабжения или емкости с водой. Количество элементов, входящих в комплект зависит от назначения и способа подключения системы.

Капельный полив для теплицы Жук рассчитан на полив 60 растений на открытой площади в 18 м2 или на стандартную теплицу, с габаритами 6х3 метра при высадке в 4 ряда. Парниковый комплект включает в себя необходимое для полива 30 культур количество элементов, высаженных в условиях открытого грунта на площади 6 м2 или стандартный парник, размерами 6х1 метр при использовании 2-х рядной схемы посадки.

Система капельного полива Жук для подключения от емкости

Данный набор предназначен для подключения к системе автономного водоснабжения с низким давлением. Особенность данной конструкции в наличии специального переходника, который позволяет подсоединить магистральный шланг к резервуару с водой. Набор не имеет таймера и может комплектоваться 30 или 60 механизмами подачи воды. Капельный полив Жук от емкости подходит для орошения культур, которые требуют для эффективного роста теплую воду.

Сегодня в продаже появился еще одна разновидность данной системы с автоматизированной подачей жидкости из водопровода в емкость. Данную новинку высоко оценили пользователи, которые теперь могут не контролировать процесс наполнения емкости и полива растений на своем участке. Данные наборы, также предлагаются производителем в разной комплектации; на 30 и 60 кустов.

Инструкция и рекомендации по использованию Жука

Монтировка системы проводится обычно самостоятельно. Сложного тут ничего нет, потому что к комплекту всегда прилагается подробная инструкция.

  1. Первым делом необходимо распаковать все детали, достать магистральный шланг и разложить его по участку, чтобы он распрямился и не скручивался.
  2. Теперь можно начинать собирать систему. Сначала берется один тонкий шланг, вставляется в капельницу, а с другой стороны ставится маленький тройник.
  3. К тройнику, что использовался в предыдущем пункте, присоединяется еще одна трубка с капельницей. Таким образом, получился узел подачи воды для 2 растений – «лапки» Жука. Таким же образом собирается нужное количество «лапок», чтобы хватало на все растения.
  4. Шилом проделываются отверстия в магистральном шланге. Затем в него вставляют пары лапок свободным концом тройника.

Электронный таймер для полива Жук

Важно!
Некоторые детали могут соединяться с большим трудом. Чтобы облегчить процесс, можно выдержать их в кипятке или просто дать отлежаться на солнце (нагреться).

  1. Каждая капельница вставляется в землю под корень растения.
  2. Полученную систему необходимо подключить к бочке с водой или водопроводу. Если подключение идет к бочке, то в ее нижней части (5-7 см от дна) делается отверстие диаметром в 22 мм.
  3. Соединительный элемент, что имеется в наборе, вставляется изнутри в емкость так, чтобы прокладка осталась внутри бочки. Нужно плотно затянуть этот элемент и затем подсоединить штуцер для шланга.
  4. К штуцеру присоединяется отрезок магистрального шланга.
  5. Чтобы закрепить трубку-уровень, необходимо вставить в шланг большой тройник. Затем в специальный держатель вставляется прозрачная трубка уровня, и затем уже он крепится к тройнику.
  6. Теперь присоединяется следующий отвод магистрального шланга, кран и снова кусок магистрального шланга.
  7. Фильтр очистки крепится штуцерами. Он должен стоять определенным образом – на нем имеется пометка, как нужно ставить относительно подачи воды.
  8. К полученной баковой системе подсоединяется система шлангов с участка, и конец системы закрывается пробкой.

Если имеется таймер, то можно настроить частоту поливов. Если его нет, можно опробовать систему Жук, проверив, насколько хорошо она будет работать.

Система капельного полива Жук

Ознакомьтесь также с этими статьями

  • Описание Московской черной породы кур

  • Порода кур Барбезье

  • Цветок Пеперомия

  • Венгерская мангалица

Капельный полив Жук получил такое название из-за того, что расположение капельниц у него напоминает расхождение лапок жука – от главных труб расходится много мелких, что располагаются попарно друг против друга. Отличается синусоидальным строением капельниц, которое препятствует их загрязнению. Система очень простая, можно сказать элементарная, как в работе, так и в установке. Ценится она также, и за невысокую стоимость.

Интересно!
В каждом наборе системы Жук имеется фильтр. А если приобретен комплект с отбором воды из бочки, то в него входит также трубка-уровень, что позволяет контролировать количество оставшейся воды.
