Ежи для прополки картофеля своими руками: чертежи

Чертилка для высадки картофеля

Высадка картошки при помощи чертилки сократит этот процесс в несколько раз. Все выполняется легко, и не напрягаясь. Изготовить ее не сложно, любому мужчине это будет под силу и займет не более 2 часов.

Чертеж чертилки для высадки картофеля

Чтобы изготовить ее нужно будет два кола Ø 10 сантиметров и две доски длиной полтора метра. Колья изготавливают из высохших брусков или не толстых стволов ели. Их надо обработать, заострить края и изготовить ручки. Затем прибить к ним деревянные поперечины.

Необходимо сделать требуемую дистанцию между кольями. Если впоследствии картофель будет обрабатываться мини-трактором, то дистанция должна быть примерно 65-70 сантиметров, если культиватором, то рациональным будет дистанция равная 60 сантиметрам. При ручной обработке, колья необходимо располагать на промежутке 45-55 сантиметров.

Доску снизу надо прибить с запасом, на котором требуется установить заметку из неширокой рейки. Она делается на той же дистанции, что и колья. С ее помощью определяют, начало для ямок.

Ручки нужно изготавливать для себя, чтобы потом не было проблем при работе. Доску снизу надо установить так, чтобы, при надавливании на нее, получалась ямка, глубиной примерно 10-15 сантиметров.

Чертилка для посадки картофеля

Идея работы при помощи чертилки, следующая: ставя ее на край участка, необходимо держать ее руками за ручки впереди себя. Потом давить на доску снизу, при этом колья погружаются в почву, и метка оставляет след. Затем ее шевелят руками, делая движения  вперед-назад, для того чтобы увеличить ямки. Должны получиться две гряды ямок, а третья гряда будет заметкой, от которой необходимо следовать, но уже в другую сторону, устанавливая кол на отметку.

При этом за разметчиком идет человек, который сажает картошку. Весь процесс происходит быстро и легко. Используйте этот прием и облегчите свою работу на участке.

Зачем применяются ежи для прополки?

В сельском хозяйстве ручной культиватор еж может применяться для:

  • очистки от сорной травы — преимущество использования данного инструмента в том, что сорная трава не срезается и не размельчается, а убирается вместе с корнями, поэтому избавление от сорных зарослей производится намного эффективнее;
  • рыхления грунта — картофельные клубни после такой обработки получают необходимую им влагу и кислород;
  • образования земельных рядков, что облегчает последующий сбор урожая;
  • одновременного с прополкой окучивания, при котором не повреждается картофельная ботва;
  • для уменьшения количества вредителей — ежики для мотоблока способны отпугнуть грызунов, кротов, извлечь на поверхность земли множество насекомых, где они будут склеваны птицами.

Использовать такие приспособления вы сможете на любой по величине площади вне зависимости от типа почвы. Их можно приобрести одновременно с мотоблоком — большинство производителей включают такое оборудование в комплектацию. Но если выбранная для покупки модель не укомплектована ежами, можно без проблем заказать их дополнительно или изготовить удобное приспособление для прополки картофеля своими руками.

Преимущества такого оборудования:

  • возможность быстрого и эффективного избавления от сорняков без повреждения картофельных кустов;
  • конструкция помогает основательно взрыхлить почву, сделать ее более пышной, улучшает доступ воздуха к клубням;
  • посадки приобретают более эстетичный вид, структурируются ряды.

Данное приспособление по функциональности может быть следующим:

  • ежи ротационные — обеспечивают пропалывание, вспушивание земли, окучивание рядов и могут подойти к любому из мотоблоков;
  • ежи конусные — помогают удалять сорняки еще до того, как те взойдут.

Зачем необходимы ёжики для обработки картошки?

Основным назначением ёжиков для обработки картошки является формирования хорошо развитой корневой системы, чтобы на ней получилось больше корнеплодов. Во время прополки и окучивания грунт насыщается кислородом и гораздо лучше хранит воду. Процесс не стоит проводить сильно часто, иначе в результате вы можете травмировать корни и верхние части растения. Агрономы рекомендуют проводить прополку и окучивание 1 раз в 3 недели. Ёжики для обработки картошки благодаря специальной конструкций, могут выполнять одновременно целый ряд операций, например:

  • очищать участок от сорняков, причем не срезая их, а удаляя с корнем, что гарантирует уничтожение сорняка;
  • взрыхливать и пропушивать почву, этим обеспечивая доступ дождевой воды и кислорода к клубням;
  • создавать удобную структуру рядков, что помогает при сборе урожая;

Эти приспособления можно использовать на любых типах почв и на полях разных площадей. Они помогут сформировать участок, которым можно будет гордиться. Продаются ежи вместе с мотоблоком, часто при покупке мотоблока их включают в комплект по умолчанию. Если их не было в комплекте, то ничего страшного, их можно дозаказать в специализированных магазинах.

Процесс изготовления ежей

Перед тем как приступать к сборке ежей, необходимых для обработки картофеля в междурядье с помощью мотоблока, фермеру стоит определиться с тем, какой диаметр будут иметь диски для рыхления почвы. Наиболее удобным вариантом считаются следующие параметры:

  • 10, 20 и 30 см;
  • 10, 17, и 24 см.

Если выбран первый вариант, процесс сборки однорядного рыхлителя для мотоблока будет выглядеть следующим образом:

  1. Для начала потребуется металлический лист, из которого будет врезаться два кольца диаметром 300 и 200 миллиметров. В дальнейшем эти фрагменты будут являться заготовками для изготовления колес для рыхлителя.
  2. Далее в заготовках вырезают отверстия (по 10 см). После проведения этой работы мастер должен получить два кольца средних размеров, а именно 20 и 10 сантиметров.
  3. Из листа, который остался целым, вырезают самые маленькие диски диаметром 10 сантиметров. В дальнейшем по центру здесь будет вырезано отверстие для трубы. Если это дюймовая труба, между её краями и диском должно быть расстояние 1 миллиметр. Таким образом, человек сможет вставить трубу и приварить к диску.
  4. После можно приступать к нарезке из подготовленной полосы 24 планок, длина которых не должна быть меньше 9 см. 16 из них потребуется, чтобы соединить пару средних и больших дисков, а 8 остальных – для среднего и маленького колеса.
  5. Среднее и самое большое кольцо соединяют с помощью перемычек. Для этого потребуется заранее сделать специальные отсеки. Здесь для сцепки понадобится восемь перемычек, а на маленьких кольцах 4.
  6. Далее заготавливают шипы. Чтобы обработка картофеля ежами была успешной, нарезанные прутки должны иметь длину 120 мм и заострения на концах. Для двух конусов их потребуется как минимум 80 штук.
  7. На этом этапе можно начинать дорабатывать детали с помощью болгарки, чтобы конструкция из самостоятельно изготовленных ежей не имела заострение, об которые можно порезаться.
  8. Теперь шипы можно начинать равномерно распределять по контуру и приваривать к дискам и кольцам. Если есть желание, их можно крепить таким же образом к перемычкам. Для большого кольца необходимо подготовить 15 шипов. Для средних – по 10, а на маленький диск – 5.
  9. На каждый конус заготавливают как минимум 40 шипов. Но никто не запрещал увеличить это количество. Таким образом, работа будет даже эффективнее.
  10. Далее нужно согнуть скобу, которая служит для крепления оси. Её можно приварить или скрепить болтами, сделав в ней отверстия необходимого диаметра.
  11. На следующем этапе происходит сборка устройства. Самые большие диски должны оказаться внутри, а маленькие – снаружи. Между ними стоит соблюдать расстояние, которое не должно превышать 17 сантиметров.
  12. Теперь концы осей вставляют в отверстие скоб. Чтобы закрепить конструкцию, мастер может использовать гайки, но только в том случае, если на оси предусмотрена резьба. Если её нет, используется сварка.
  13. Далее необходимо еще раз взять болгарку и зачистить каждую острую кромку, а также швы после сварки. После этого можно начинать красить и собирать ежи для прополки картофеля своими руками. Если для передвижения фермер будет использовать культиватор, на ежах будет достаточно 2 дисков, которые соединяют под 45 градусным углом.
  14. Что касается количества штырей, здесь необходимо отталкиваться от расстояния между рядами, где насажен картофель или от ширины рамы трактора. Между ежами стоит соблюдать расстояние не менее 50 сантиметров.

Это интересно: окучивание картофеля мотоблоком.
Для создания ёжиков не забываем про болгарку

Как самостоятельно изготовить окучник для картофеля

Прежде всего, определимся, какой именно инструмент вам подходит. Приспособления для окучивания бывают нескольких видов:

Листерный с фиксированным и регулируемым углом

Фиксированный – это самое простое в использовании и изготовлении приспособление. Изготовить его просто, с использованием приложенных чертежей:

Основание варится из стального листа толщиной не менее 3 мм. Это узел первым встречает сопротивление почвы.

Для кронштейна применяем стальную полосу 4 мм, желательно после отформовки закалить деталь. Полевую доску можно согнуть из стали 5 мм, например – из листа рессоры. Только металл сначала надо «отпустить», а затем снова закалить.

Совет! Для отпуска и закалки не обязателен тигель. При таких размерах заготовок вполне достаточно газовой горелки.

Стойка – элемент конструкции, который несет на себе всю нагрузку. Поэтому для него подберите полоску не менее 8 мм толщиной.

Общий вид основания на иллюстрации:

Сварку необходимо выполнить в два прохода, с каждой стороны стыка.

Крылья можно делать из листа потоньше. Достаточно 2 мм

Важно соблюсти размерность, иначе не получится правильно состыковать крылья с основанием

Крылья изгибаются на любом шаблоне – подойдет стальная труба подходящего диаметра.

За счет вогнутой геометрии и наличия сварных швов, конструкция получается жесткой.

Регулируемый листерный окучник так же легко изготавливается самостоятельно. Отличие в том, что крылья шарнирно крепятся к основанию, а в хвостовой части предусмотрены штанги для регулировки угла.

Технология и толщины заготовок такие же, как в предыдущей модели. Универсальность насадки существенно возрастает.

Скорость обработки можно удвоить, если изготовить двухрядный окучник для мотоблока.

К уже готовой конструкции необходимо лишь доработать тяговое устройства. Крепления имеет смысл сделать подвижными, чтобы была возможность регулировки ширины рядов.

Дисковые окучники

Преимущество этого типа навесного оборудования в синхронизации с возможностями мотоблока. Можно регулировать скорость и мощность, которые взаимно исключают друг друга. Поскольку сопротивление в почве небольшое – нет необходимости использовать более мощный мотоблок.

Еще одно преимущество – правильно подобрав размеры дисков, можно окучивать картофель при разных фазах роста.

Принцип конструкции понятен на схеме:

Изготовить такой навес можно самостоятельно. Сложность лишь в отформовке дисков. Чаще всего используют отработанные резаки от колхозной сеялки. Поездив по деревням – модно отыскать недорого неплохие экземпляры. Крепить лучше на подшипники с установленными сальниками. Втулки скольжения будут подклинивать.

Если один диск заклинит – мотоблок может развернуть в сторону. Настройка дискового окучника заключается в подборе углов наклона и глубины погружения. Для этого кронштейн оснащается подвижными элементами с болтовой фиксацией.

Любопытный вариант донора для дисковых окучников – изношенные дисковые пилы.

С их помощью не так эффективно поднимается грунт с междурядья, но зубцы дополнительно рыхлят почву, и можно установить не такой острый угол между дисками.

Это компенсирует отсутствие чашеобразного профиля. Разумеется, оси должны быть на подшипниках. Иначе никакого вращения не будет – вы просто будете грести землю вдоль рядков. Если вы не смогли достать чаши для дисков – это ваш вариант.

Пропеллерные окучники

Используют две силы – поступательное движение и вращение. Активный окучник для мотоблока требует наличия у агрегата двух передач и вала отбора мощности. Эффективность обработки возрастает в разы, соответственно повышается и стоимость оборудования. Поэтому так же, как и предыдущие модели – окучники пропеллерного типа можно и нужно изготовить самостоятельно.

Опять же, ничего кроме качественного железа, болгарки и сварочного аппарата не требуется. Оси подгоняются к мотоблоку, остальные детали просто привариваются дуговой сваркой. Преимущество данного приспособления в том, что он выполняет две задачи за один проход мотоблока.

Междурядье рыхлится, часть земли одновременно перебрасывается на ряды. То есть, происходит окучивание взрыхленным грунтом.

Регулировка окучника пропеллерного типа не требуется, устанавливается лишь расстояние между насадками. Разная степень рыхления и высоты окучивания задается формой грунтозацепов и углами установки относительно оси вращения.

Можно изготовить пару втулок с кронштейнами, и набор лопастей для разного вида окучивания. Достаточно будет оперативно менять зацепы, и у вас каждый раз будет новый инструмент, практически без дополнительных затрат.

Самодельный ручной плуг

Когда настает время посадки картошки, дачники действуют по следующей схеме: делают разметку для посадки, лопатой копают ямки, кладут в них картофель и затем руками их засыпают. Пока картошка растет ее необходимо окучить, чаще это делают тяпкой. Это отнимает много времени и сил. Сегодня этот процесс можно облегчить максимально.

Ручной плуг является очень простым приспособлением, с которым работают одновременно 2 человека. Он состоит из:

  • 2-х отвального органа для работы, с ножом для подрезки;
  • Тяга спереди, для того, чтобы один человек тянул его вперед;
  • Рукоятки сзади, для управления вторым человеком.

Он выполняет работы и по нарезанию рядов для высадки, помогает при окучивании картофеля, а также рыхлит землю.

Ручной плуг-окучиватель для посадки картофеля

Для того, чтобы сделать такое приспособление необходимо будет:

  • Пустотелая труба для вертикальной стойки Ø2,5 сантиметра, длиной около 1 метра.
  • Кусок пустотелой трубы Ø3/4 дюйма для изготовления тяги спереди и сзади;
  • Отрезок листовой тяги толщиной 2 миллиметра, для изготовления отвалов;
  • Для соединения тяги спереди с вертикальной стойкой необходим будет талреп, который можно заменить на металлическую пластину с дырками, для корректировки ракурса атаки;
  • Паяльная лампа или газовая горелка для нагрева металла на сгибах;
  • Сварочное оборудование;
  • Для обработки стыков потребуется болгарка.

Длинную трубу надо согнуть на расстоянии около 30 сантиметров от начала, ракурс при этом должен быть 10-15°. Для выполнения сгибов поможет трубо гиб. При его отсутствии можно сделать сгиб следующим приемом:

  • Наполняем трубу песком;
  • На края трубы одеваем заглушки;

Предполагаемое место изгиба греем паяльной лампой и начинаем гнуть.

Меньшую трубу так же, как и перпендикулярную стойку, надо согнуть. Для корректировки высоты делаем отверстия на верхнем крае и такие же дырки на вертикальном участке предполагаемой вилки.

Меняя расположение болта в дырках, можно менять высоту стойки для комфорта дачника.
Ручной плуг с тягой и рукоятками

Тяга спереди выглядит так же, как и сзади, но отличается размером. Высота рукоятки должна быть такой, чтобы идущий впереди мог с легкостью находиться между ручками, обхватывая их.

Высота вертикальной части должна быть 60 сантиметров, ее необходимо сделать плоской на концах и просверлить дырки для соединения с вертикальным участком.

Для корректировки ракурса атаки применяют талреп, который должен быть расположен между тягой и стойкой.

На дистанции 30 сантиметров снизу к вертикальной стойке прикрепляют ракурс для тяги спереди. Затем на дистанции 25 сантиметров от этого отверстия приваривают такой же уголочек размером 25х25 к вилке. В нем так же делается дырка, и приваривают его к стойке над первым уголочком.

2-х отвальный плуг

Потребуются 2 идентичные пластины толщиной 2 миллиметра. На них закругляем изгибы. С помощью сварки, ровными швами, крепим 2 половины плуга к перпендикулярной стойке. Отшлифовываем их болгаркой, чтобы они были острыми.

Нож для подрезания

Нож для окучивания картофеля

Берем самую прочную углеродистую сталь. Вырезаем ножик в виде наконечника стрелы, затачиваем его под углом 45°. Этот ракурс сделает нож острым на длительное время. При помощи сварки крепим его к вертикальной стойке снизу, отшлифовываем его.

Ручной плуг к работе на участке готов!

Насадки для прополки с помощью триммера

Для прополки используют триммер, у которого электродвижок находится сверху. Между рядами чаще пропалывают головкой для триммера с леской.

Бывает, что для удаления травы используют нож из 3 лопастей. Стальные ножи крепят на триммер с ровной стойкой. Если стойка кривая, то крепят насадки из пластика. Если ножик  наткнется на какое-либо препятствие, то устройство откинет назад или сломается.

3 лопастной нож для электрического триммера

На рынке или в магазине можно купить насадки для триммера с земляными фрезами, которые имеют форму дисков с изогнутыми лопастями, и крепятся на единую ось. Чаще в одной насадке 4 фрезы.

Земляные фрезы для триммера

Размер, диаметр и число фрез зависят от силы двигателя мотокосы. В инструкции по применению к насадке указано, для каких мотокос она подходит.

Делать насадку самому нельзя, т.к. трудно подобрать ширину и диаметр так, чтобы она не сломала устройство. Нельзя проводить прополку триммером на сложных, глинистых землях.

Профессиональные дачники перед применением триммера обрабатывают все трущиеся элементы смазкой на силиконе.

Правила обработки картошки, используя триммер:

  1. Перед обработкой нужно защитить глаза и нос, так как во время прополки фрезы крутятся на большой скорости, поднимая в воздух пыль и грязь.
  2. Обрабатывать участок от сорняков нужно, когда трава еще маленькая. Обработку надо производить раз в две недели.
  3. Полоть лучше с утра, тогда в течении дня трава подсохнет и превратится в солому.
  4. Не нужно погружать фрезы на глубину более полутора сантиметров. При таком приеме земля обрабатывается, и почва получает кислород и азот, что прекрасно действует на картофель.
  5. Нельзя погружать фрезы еще и потому, что это может привести к поломке устройства.
  6. Если движок на устройстве не очень мощный, то необходимо делать перерыв каждые четверть часа.
  7. По окончанию дачного сезона насадки необходимо обработать дезинфицирующим веществом, для удаления всех микробов.

Прополка картофеля мотокосой

Изломанную фрезу можно сменить, сделанной своими руками фрезой. Для этого надо выточить круг из стального листа, и изогнуть полости. Диаметр не может быть больше, чем на использованных фрезах. Запрещено одевать на ось триммера дополнительные фрезы.

Как сделать ежи своими руками, чертежи

Если дачнику нравится работать с инструментом и при этом значительно сэкономить, то можно смастерить ежи для прополки своими руками или заказать их в организации по работе с металлом. Прежде всего надо понять как ежи будут работать, нарисовать несколько чертежей. Они могут использоваться как на культиваторе, так и для работы руками.

Ежи для работы руками могут состоять из прибора для рыхления, рамы и держателя. Рыхлитель представляет собой пустотелую трубу с приваренными к ней стальными зубьями. Его закрепляют на распорную рамку и приделывают ручку из дерева. Используя его нужно прокатывать грунт вперед-назад, что требует определенных физических сил.

Существует множество версий ежиков для мотоблока и культиватора. Много разработчиков изготавливали свои индивидуальные приборы. Традиционная версия еже изготавливается при помощи стальных дисков. Потребуются 3 диска разнообразных диаметров:

  • 100, 200, 300 мм;
  • 240, 180, 100 мм.

Сборку приспособления производят на трубе Ø25 миллиметров. Используя перемычки, крепят между собой стальные диски, начиная с наибольшего и заканчивая минимальным.  Есть разработчики, которые вместо дисков применяют 5-и и 6-и гранники. Дистанция между ними должна быть 18 сантиметров, а максимальный диск Ø 36 сантиметров. Для зубьев применяют стальной прут, нарезанный на 40 кусков.

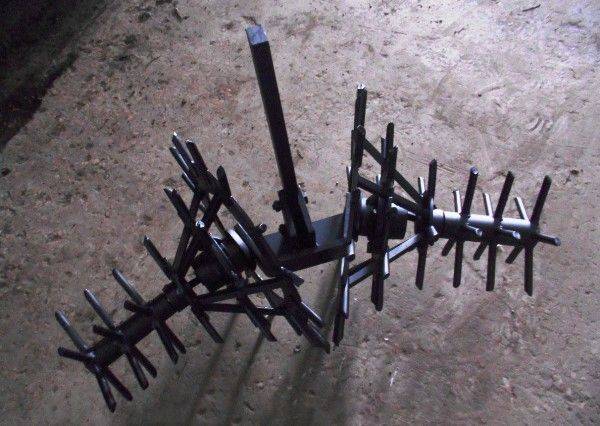

Самодельные ежи для прополки

Ориентировочно для конструкции понадобится 5 штук шипов на маленький диск, 10 штук на средний, 15 штук на максимальный. Бывает, что требуется приварка вспомогательных шипов на ось. Длина одного шипа равна 14 сантиметрам.

Сегодня существует несколько разновидностей ежиков:

  • Ротационные. Основная задача таких ежей, это прополка и окучивание. Они подойдет любым устройствам.
  • Конусные. Требуются для удаления травы еще до всхода.

Если подводить результаты, то можно отметить, что использование приспособлений для посадки, боронования, прополки и окучивания картофеля на дачном участке сделает этот процесс легким и не трудоемким. Применяя разнообразные образцы, можно с уверенностью сказать, что урожай будет обильным и порадует огородника.

Основные преимущества ежей

Так называемые ежи представляют собой приспособление, которое, как правило, состоит из нескольких колец разного диаметра. Круги находятся друг от друга на некотором расстоянии, а по их краю располагаются штыри, которые избавляют посадки картофеля от сорной травы. Конструкция обычно парная, компоненты крепятся друг к другу под некоторым углом.

Преимуществ у данного оборудования достаточно. Основные из них следующие:

  • Позволяет быстро избавиться от сорняков. Причем, кусты картошки остаются не поврежденными, а ненужная трава выдирается полностью с корнем.
  • Наряду с прополкой данная конструкция хорошо рыхлит и вспушивает почву. После такой обработки картофель будет хорошо расти – появится доступ к воздуху и улучшится впитываемость влаги.
  • Посадки картофеля приобретают эстетичный вид, структура ряда сохраняется.

В общем, конструкция очень полезная и нужная. Плюс ко всему стоит отметить, что данное приспособление для прополки картофеля можно использовать абсолютно на любой почве, а также любых площадях. Как правило, ежи приобретаются вместе с мотоблоком – они прилагаются комплектом. Но, что делать, если все-таки данной конструкции у вас нет? Расстраиваться не стоит – необходимое оборудование можно заказать у поставщика.

Самостоятельное изготовление ручного культиватора

Теперь давайте рассмотрим, как изготовить ежика для обработки картофеля своими руками.

Подготовительная стадия

Для изготовления самодельного ручного ежа потребуются:

  • металлическая труба диаметром 15 см;
  • металлический стержень;
  • подшипники;
  • металлические прутья диаметром от 8 мм;
  • труба для рамы;
  • уголки;
  • деревянная ручка.

Из инструментов необходимы:

  • сварочный аппарат;
  • болгарка;
  • резак по металлу.

Пошаговый процесс изготовления

Рассмотрим план изготовления простого ежа:

  1. Отрежьте кусок трубы, который будет играть роль оси. Длину подберите по размеру междурядий на вашем участке.
  2. Нарежьте из прутьев шипы длиной 6–7 см. Их можно дополнительно заточить под углом 45° с одной стороны.
  3. Приварите шипы к трубе так, чтобы они образовали несколько окружностей на расстоянии около 4 см друг от друга. На каждую окружность должно приходиться примерно по 5 шипов.
  4. Изготовьте из трубы П-образную распорную раму. Длина ножек должна быть 34–36 см, чтобы труба с шипами могла вращаться без помех. На краях ножек проделайте отверстия.
  5. В трубу можно вложить стержень и подшипники либо просто заварить края заглушками со штырями 1,6 см.
  6. Соберите конструкцию, вложив штыри или края стержня в отверстия рамы. К раме приварите уголки, между ними закрепите деревянную ручку.

При использовании такого устройства его с силой толкают перед собой. Шипы при этом должны вонзаться в землю.

Ежи для мотоблока

Сделать подвесную конструкцию своими руками гораздо сложнее. К тому же это сопряжено с риском – есть опасность повредить саму технику.

Если же вы уверены в своих силах и хотите попробовать, тщательно продумайте чертеж будущей конструкции и ее размеры. Для большого ежа можно использовать колеса размером 30, 20 и 10 см, для малого – 24, 17 и 10 см.

Для примера рассмотрим первый вариант:

  1. Вырежьте из металлического листа два кольца с наружным диаметром 30 см и внутренним – 20 см. Вырезанные из центра круги станут кольцами средней величины – из их центра вырезают малые круги диаметром 10 см. Наконец, в малых кругах делают отверстие для трубы на 1 мм больше ее диаметра.
  2. Подготовьте два отрезка трубы. Наберите на каждую три кольца – малые приварите, а средние и крупные соедините спицами. Расстояние между большим и малым дисками должно быть 17–18 см.
  3. Нарежьте из стальной полосы 24 перемычки. Соедините ими большие и средние кольца – по 8 шт. на каждую пару. Затем соедините средние и малые кольца – по 4 шт. на пару.
  4. Нарежьте 80–90 шипов длиной 12 см. Приварите их к дискам – минимум по 15 на большие, по 10 на средние и по 5 на маленькие. При желании их может быть больше. Также можете добавить шипы на перемычки.
  5. Согните заготовку для скобы в форме буквы П. Сделайте в ней отверстия для осей.
  6. Вложите в трубы стержни с подшипниками. Концы стержней со стороны больших колец поместите в отверстия на скобе и закрепите их болтами или сваркой. Между собой оба ежа должны располагаться под углом 45°.
  7. Чтобы уменьшить нагрузку на конструкцию, на скобу можно добавить два направляющих колесика.

Регулярная обработка грядок при помощи ежей способна заметно повысить урожайность картофеля. Кроме того, она снижает количество сорных трав и улучшает состояние почвы, что благотворно влияет на состояние участка в целом.

Как соорудить ежи для крепления к мотоблоку?

Тем, кому не хватает физической силы для использования ручного культиватора, рекомендуется использовать вспомогательные устройства.

Например, протянуть пропалывающее устройство по полю поможет мотоблок. Если вместе с мотоблоком вы не приобретали такой инструмент, стоит задуматься о том, как можно изготовить его собственными руками. Прежде чем сооружать конструкцию, постарайтесь тщательно продумать ее.

Ежик для картофеля делают так:

  1. Подготовьте 3 металлических диска. Их размеры должны быть разными. Могут быть использованы такие пропорции: 240 мм, 170 мм, 100 мм; вариант — 300 мм, 200 мм, 100 мм. Можно вместо дисков использовать кольца — это облегчает конструкцию. Преимуществом такого облегченного варианта становится более бережное отношение к растениям и грунту.
  2. Подготовьте трубу диаметром 25 мм. На ней соберите диски — начать надо с большего, закончить меньшим. Между дисками устраивайте расстояние не более, чем 18 см.
  3. Теперь займитесь привариванием шипов. Для них подойдут металлические прутья. Для одного ежика потребуется примерно 40 штук. У каждого из шипов длина должна быть примерно 10-14 см. На самый маленький из дисков прикрепляют 5 шипов, на более крупный — 10. На самый большой — 15. Часть шипов фиксируют на оси.
  4. Самый большой из дисков находится внутри конструкции. Затем располагают средний и в заключение — маленький. Фиксация на каркас производится при помощи перемычек и втулок с соблюдением угла 45º
  5. Далее потребуется снабдить устройство направляющими колесиками. Они помогают снизить при эксплуатации нагрузку на прицепляемое сооружение. Колес должно быть 2. Сделайте скобу из металлической полосы — 7 см шириной, 4 мм толщиной. Просверлите в ней отверстия и закрепите колеса.

При обработке картофеля мотоблоком такое устройство, как ежики, практически незаменимо. С его помощью вы сможете сэкономить немало времени и сил, а урожай получится богатым. Главное при уходе за огородными культурами — вовремя выполнять все необходимые мероприятия. Окучивая картофель, вы обеспечиваете ему хорошие условия для роста и развития. Правильно выращенная картошка получится в меру крупной и прекрасно сохраняется зимой.

Насадки для прополки с помощью триммера

Для прополки используют триммер, у которого электродвижок находится сверху. Между рядами чаще пропалывают головкой для триммера с леской.

Бывает, что для удаления травы используют нож из 3 лопастей. Стальные ножи крепят на триммер с ровной стойкой. Если стойка кривая, то крепят насадки из пластика. Если ножик  наткнется на какое-либо препятствие, то устройство откинет назад или сломается.

3 лопастной нож для электрического триммера

На рынке или в магазине можно купить насадки для триммера с земляными фрезами, которые имеют форму дисков с изогнутыми лопастями, и крепятся на единую ось. Чаще в одной насадке 4 фрезы.

Земляные фрезы для триммера

Размер, диаметр и число фрез зависят от силы двигателя мотокосы. В инструкции по применению к насадке указано, для каких мотокос она подходит.

Делать насадку самому нельзя, т.к. трудно подобрать ширину и диаметр так, чтобы она не сломала устройство. Нельзя проводить прополку триммером на сложных, глинистых землях.

Профессиональные дачники перед применением триммера обрабатывают все трущиеся элементы смазкой на силиконе.

Правила обработки картошки, используя триммер:

  1. Перед обработкой нужно защитить глаза и нос, так как во время прополки фрезы крутятся на большой скорости, поднимая в воздух пыль и грязь.
  2. Обрабатывать участок от сорняков нужно, когда трава еще маленькая. Обработку надо производить раз в две недели.
  3. Полоть лучше с утра, тогда в течении дня трава подсохнет и превратится в солому.
  4. Не нужно погружать фрезы на глубину более полутора сантиметров. При таком приеме земля обрабатывается, и почва получает кислород и азот, что прекрасно действует на картофель.
  5. Нельзя погружать фрезы еще и потому, что это может привести к поломке устройства.
  6. Если движок на устройстве не очень мощный, то необходимо делать перерыв каждые четверть часа.
  7. По окончанию дачного сезона насадки необходимо обработать дезинфицирующим веществом, для удаления всех микробов.

Прополка картофеля мотокосой

Изломанную фрезу можно сменить, сделанной своими руками фрезой. Для этого надо выточить круг из стального листа, и изогнуть полости. Диаметр не может быть больше, чем на использованных фрезах. Запрещено одевать на ось триммера дополнительные фрезы.

Как сделать ежи своими руками, чертежи

Если дачнику нравится работать с инструментом и при этом значительно сэкономить, то можно смастерить ежи для прополки своими руками или заказать их в организации по работе с металлом. Прежде всего надо понять как ежи будут работать, нарисовать несколько чертежей. Они могут использоваться как на культиваторе, так и для работы руками.

Ежи для работы руками могут состоять из прибора для рыхления, рамы и держателя. Рыхлитель представляет собой пустотелую трубу с приваренными к ней стальными зубьями. Его закрепляют на распорную рамку и приделывают ручку из дерева. Используя его нужно прокатывать грунт вперед-назад, что требует определенных физических сил.

Существует множество версий ежиков для мотоблока и культиватора. Много разработчиков изготавливали свои индивидуальные приборы. Традиционная версия еже изготавливается при помощи стальных дисков. Потребуются 3 диска разнообразных диаметров:

  • 100, 200, 300 мм;
  • 240, 180, 100 мм.

Сборку приспособления производят на трубе Ø25 миллиметров. Используя перемычки, крепят между собой стальные диски, начиная с наибольшего и заканчивая минимальным.  Есть разработчики, которые вместо дисков применяют 5-и и 6-и гранники. Дистанция между ними должна быть 18 сантиметров, а максимальный диск Ø 36 сантиметров. Для зубьев применяют стальной прут, нарезанный на 40 кусков.

Самодельные ежи для прополки

Ориентировочно для конструкции понадобится 5 штук шипов на маленький диск, 10 штук на средний, 15 штук на максимальный. Бывает, что требуется приварка вспомогательных шипов на ось. Длина одного шипа равна 14 сантиметрам.

Сегодня существует несколько разновидностей ежиков:

  • Ротационные. Основная задача таких ежей, это прополка и окучивание. Они подойдет любым устройствам.
  • Конусные. Требуются для удаления травы еще до всхода.

Если подводить результаты, то можно отметить, что использование приспособлений для посадки, боронования, прополки и окучивания картофеля на дачном участке сделает этот процесс легким и не трудоемким. Применяя разнообразные образцы, можно с уверенностью сказать, что урожай будет обильным и порадует огородника.

Запись Изготовление приспособлений для посадки и прополки картофеля своими руками впервые появилась Про ферму.

Подборка видео

Исходя из статьи, прополка осуществляется между рядами корнеплодов. Существует ли насадка для прополки в пределах одного ряда, то есть между соседними кустами?

Такой насадки нет. Хотя бы потому, что движение мотоблока идет по межрадью, а, соответственно, движение насадки также идет по направлению межрядия. Обычно такой прополки картошки достаточно. На небольших участках между кустами обрабатывают мотыгой в начале всхода, когда появилось несколько листов.

Такое метод прополки ( окучивания) картофеля быстрый и удобный. Но если площадь посадки большая. Но в ручную окучивать хоть и тяжелее, но сорняков значительно меньше.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
