Винтовой конусный дровокол: сборка оборудования своими руками и основные правила использования

Классификации устройства

Конструкция имеет множество классифицирующих факторов. Дровоколы различают по:

  • сфере эксплуатации (частное пользование, большие предприятия);
  • методу закладки дерева (вертикальные, горизонтальные, смешанные);
  • типу двигателя (электрические, бензиновые, с тракторной тягой, комбинированные);
  • способу транспортировки (передвижные и стационарные);
  • принципу работы (гидравлические и винтовые(конусные)).

Самодельные дровоколы чаще всего оснащают электрическим или бензиновым двигателем. Остальные параметры индивидуальные и выбираются под личные нужды. Для всех, кто ломает голову вопросом: «Как сделать дровокол своими руками?» мы предоставим инструкции по сборке гидравлического и винтового агрегата.

Гидравлический дровокол своими руками

Чаще всего гидравлическая система для работы приспособления заимствуется у трактора. Также может быть использован электрический двигатель с приводом от трактора или бензиновый. Гидравлический дровокол включает в себя такие комплектующие:

  • станина;
  • насос;
  • емкость для масла;
  • мотор;
  • гидроцилиндр с упором;
  • лезвие;
  • распределитель.

Сделать дровокол своими руками с чертежами, фото и инструкциями не составит большого труда для людей, хотя бы немного разбирающихся в механике работы гидравлической установки.

Для удобства мы покажем чертеж механизма и составим краткое пособие по сборке.

Инструкция по сборке гидравлического дровокола:

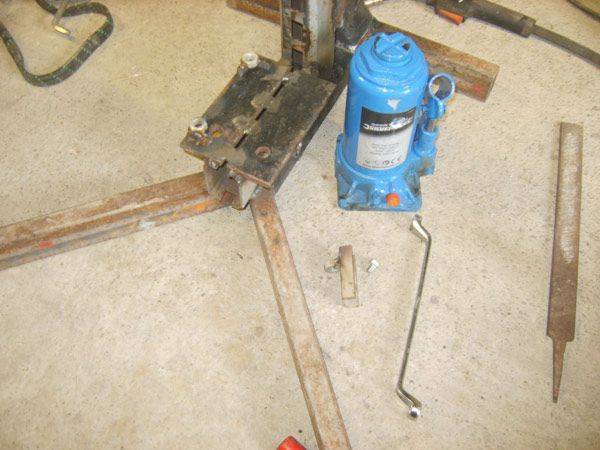

  1. Закрепляем гидравлический домкрат на станине.
  2. На другой конец монтируется лезвие клинообразной формы, что позволит работать с разными по объему и длине бревнами.
  3. В средине конструкции располагаем платформу для укладки поленьев. При взаимодействии с рукоятью домкрата, упор будет давить древесину в сторону клинового ножа, который успешно расколет её.
  4. После раскалывания, пружины вернут упор в стартовую позицию.

Такое приспособление не отличается своей высокой скоростью работы, однако, как ни крути, это гораздо легче, чем колоть дрова топором.

Винтовой (конусный) дровокол своими руками

Принцип работы такого типа дровоколов заключается в свойстве вращающегося металлического конуса раскалывать поленья, за счёт имеющейся резьбы на поверхности.

Для изготовления винтового экземпляра следует воспользоваться этой статьей и посмотреть видео о самодельных дровоколах.

Это один из самых распространенных инструментов для раскалывания древесины. Он прост не только в использовании, но и в сборке своими руками.

Инструкция по сборке винтового дровокола с конусообразным колуном:

  1. Определиться с источником питания нашего агрегата. В примере чертежа указан электрический двигатель.
  2. Необходимо корректно подобрать конус. В зависимости от размеров устройства и раскалываемых бревен.
  3. Составить план расположения всех элементов устройства на рабочем столе.
  4. Изготовить основания для всей конструкции. Рабочая площадка имеет вид стального стола с закрепленным валом колуна.
  5. Приварить к столу своеобразный киль, чтобы избежать попадания частиц полена под вращающееся устройство.
  6. Прикрепить силовые опоры для установки и поместить колун в его рабочее положение.
  7. Подключить двигатель. Устройство готово к работе!

Выбор нужной модели

Как сделать гидравлический дровокол своими руками? Вопрос достаточно серьезный, однако надо понимать, какими минусами и плюсами обладает каждый тип, чтобы точно определиться с выбором, так как не всегда нужно выбирать наиболее мощное устройство.

Что касается гидравлического оборудования, то его основные преимущества — это высокая производительность, а также простота в эксплуатации, которая не требует физических усилий от человека. Основной недостаток — сложность конструкции. Чтобы собрать его, необходимо иметь инструменты и навыки работы, которые имеются не у каждого хозяина. Заниматься сборкой стоит лишь в том случае, если в будущем потребуется регулярно обрабатывать большое количество древесины.

Более простым вариантом в плане сборки стал электрический агрегат. Собрать дровокол своими руками с таким типом двигателя легче из-за более привычного метода конструирования. Существенными плюсами является то, что мощность устройства практически не уступает гидравлическому, а изготовить его проще. Работать с ним также достаточно легко. Чаще всего к этому варианту склоняются люди, имеющие дачу без газового отопления, баню и т. д. С помощью агрегата можно без проблем заготовить дрова на зиму.

Наиболее простой вариант в отношении сборки — это самодельный механический дровокол. Своими руками изготовить это изделие не составит труда даже у тех, кто ранее не занимался подобным типом работ. Плюс у него лишь один — это его стоимость. Все комплектующие для сборки стоят не больше нескольких сотен рублей, а сам процесс сборки очень прост. Однако, чтобы успешно работать с таким устройством, необходимо тратить много сил, что и является основным недостатком. Слабо физически подготовленный человек не сможет продуктивно использовать такое оборудование.

Как сделать?

Проще всего сделать механизированный дровокол (схема 1). Сборка очень проста: режущую часть крепят на вертикальный стержень с подошвой из любого профилированного метала, но оставляя возможность свободного передвижения стержня. Узел движения может состоять из двух приваренных ушей с отверстиями на стойке и металлического фиксатора-пальца, служащего валом для поворота крепления и колуна.

Прижимной или пружинный дровокол потребует несколько больших усилий в изготовлении. Между станиной и горизонтальным подвижным плечом с резаком приваривается полка, на которую устанавливается и крепится пружина, второй конец пружины крепится к горизонтальному плечу дровокола, амортизируя удары по резаку (колуну). При учёте того, что исполнительная часть дровокола утяжеляется, то удар по раскалываемой колоде производится с минимумом усилий (рис. 2). Однако все же некоторые усилия необходимы, так как из-за пружины появится отдача

В этом моменте следует уделить внимание используемой в приспособлении пружине, чтобы колун при ударе оставался эффективным, мог спокойно колоть древесину, и при этом плечо конструкции было бы легче удержать при отдаче

Собрать вертикально-инерционный дровокол очень просто. Для начала нужно приварить первую трубу к основанию-пластине. Длина такой трубы немногим больше метра (рис. 3). Потом из трубки большего диаметра необходимо отрезать кусок, который будет больше длины колуна. Затем необходимо приварить колун к куску трубки большего диаметра и надеть на трубку-основание. Принцип работы чрезвычайно прост – устанавливают полено на основание под колун и бьют сверху другим поленом или кувалдой.

На раму устанавливается двигатель, его соединяют с редуктором, который передает движение на конус напрямую или посредством ременной передачи. Для того чтобы запитать такой электродвигатель, потребуются определенные навыки, так как учитываются особые параметры и требования для двигателя. Мощность двигателя не должна быть меньше 2 кВт, а количество оборотов, как правило, от 250 до 500. Такой двигатель можно подсоединять напрямую к конусу.

Не беда, если найти походящий двигатель не удалось. В этом случае нужно приобрести редуктор — повышающий или понижающий количество оборотов в зависимости от количества оборотов двигателя. Следовательно, двигатель с количеством оборотов от 250 до 500 можно устанавливать напрямую с конусом, а двигатель с использованием редуктора лучше расположить внизу рамы и передать движение ремнями.

Нюансы реечного варианта дровокола

Колун в реечном устройстве зафиксирован на рейке, которая в свою очередь при зубчатой передаче осуществляет перемещение. Деревянный брусок фиксируют между упорным устройством и колуном. Рубка бревна происходит при помощи не только колуна, а ещё шестерён, далее участвует рейка с колуном, которая под давлением передвигается к бруску.

Данный вид дровоколов работает на электромоторе, поэтому его функционирование нельзя назвать сложным. Однако при работе с ним необходимо учитывать длину полотна, тип используемого колуна, мощность толкательной силы.

Узел зубчатой передачи — это основной элемент в подобных дровоколах. Принцип работы механизма заключается в том, что бревно ложится в специальный желоб, после чего осуществляется вращение ответного шкива, и он проталкивает древесину непосредственно к месту распила. Подобная конструкция очень популярна, однако такие механизмы довольно дорогие.

Преимущества:

  • надежность в работе;
  • простота в использовании;
  • долговечность;
  • возможность использовать разные приводы — 220 В и 380 В;
  • возможность работать с любым типом древесины — береза, дуб и др.;
  • малое потребление энергии.

Разновидности дровоколов

Реечный (электрический) тип

Данный тип оборудования сделать довольно легко. Оно отличается наличием специального толкателя, который подает бревна на механизм резки. Чтобы сделать такой агрегат своими силами, можно использовать детали из реечного домкрата. В процессе эксплуатации данного оборудования редко возникают трудности (из-за отсутствия сложных механизмов).

Схема винтового электрического дровокола

Гидравлический тип

Данное устройство работает по принципу гидравлического пресса. В данном случае гидроцилиндр перемещает бревно на острый клин, который и раскалывает его на несколько частей. Функционирование таких дровоколов возможно благодаря наличию в их конструкции масляного насоса. Обычно он работает от дизельного или бензинового двигателя.

Основной недостаток такого оборудования – дороговизна. Но она компенсируется высокой производительностью и простой эксплуатации.

Схема устройства гидравлического дровокола

Ручной тип

Ручной дровокол имеет простую конструкцию. Он состоит из металлической трубы, которая при помощи шарнира соединена с основанием. На своеобразном «журавле» находится рабочее лезвие и несколько усиливающих элементов. Чтобы сделать процесс поднятия трубы проще, иногда на нее дополнительно устанавливают противовесы.

Для раскалывания дерева «журавль» резко опускают вниз. Под влиянием силы инерции дерево разбивается на несколько частей.

Преимуществом такого дровокола называют простоту его конструкции и дешевизну. Для изготовления агрегата достаточно купить несколько труб. Основной недостаток – необходимость применения физической силы.

Сборка каркаса для гидравлического станка

Далее можно перейти к сборке уже наиболее сложной конструкции — гидравлического дровокола. В роли мотора для данной конструкции чаще всего берется двигатель бензинового типа, снятый с легкового автомобиля или мотоцикла. Стоит добавить, что сборка такой модели будет стоить гораздо дороже, чем все предыдущие варианты. Кроме того, сам процесс гораздо сложнее. Однако в результате будет получено наиболее комфортное приспособление для колки дров.

Сборка каркаса проходит в несколько этапов со строгой последовательностью действий.

  • На первом этапе необходимо взять 50 мм трубу и к ней приварить 30 х 30 мм уголок — ступицы. В конечном итоге должно получиться два устойчивых треугольника.
  • Для передней оси используются уголки 60 х 60 мм. К ним же необходимо приварить еще одну пару уголков, но уже с габаритами 30 х 30 мм. Они будут выполнять роль распорок.
  • К осям приделываются колесики.
  • К задней части приваривается основа, на которой в будущем будет располагаться двигатель.
  • Следующий этап — это изготовление прочной рамы из швеллеров при помощи сварки.
  • Необходимо провести сборку подвижной конструкции из швеллера 80 мм.
  • Из этого же материала необходимо сварить конструкцию, которая будет толкать древесную заготовку на нож. Обычно она также выполняется в виде треугольника.
  • Чтобы избежать падения древесины во время работы, необходимо по бокам зафиксировать упоры.

После этого можно перейти к этапу изготовления ножа

Тут важно понимать, что хороший режущий элемент — это основа не только комфортной, но и безопасной работы. В качестве этого элемента можно использовать кусок от «камазной» рессоры

Тут также можно добавить, что изготовление колуна — это наиболее простое занятие. Потребуется лишь оборудование, которое позволит заточить заготовку под углом в 60-70 градусов. После этого нож приваривается к станине.

На этом работа не заканчивается, потребуется изготовить еще масляный бак и мотор. В качестве бака можно использовать пустой «пропановый» баллон. Необходимо сделать следующее:

  • Баллон заливается водой.
  • Далее нужно спилить вентиль баллона, при этом не выливая воду из него.
  • После этого нужно создать отстойник. Для этого отделяется четверть от объема баллона и устанавливается стальная перегородка с высотой 10 см минимум.
  • На следующем этапе нужно установить сетку-фильтр, которая к тому же оснащена магнитом. Расположить ее необходимо на расстоянии 5 см от дна бака. Данный фильтр будет удерживать стружку, продлевая тем самым срок службы двигателя.
  • Далее нужно приварить патрубок, через который масло будет поступать в насос. Забор не должен быть в самом низу, так как в таком случае он будет хватать мусор.
  • При помощи уровня нужно установить бак чуть выше насоса.

Как производится изготовление и сборка реечного дровокола своими руками

Ручной дровокол

Первое, что стоит отметить в данном случае, — это малые затраты при создании механизма. Никаких размеров указать не получится, поскольку для каждого человека нужен собственный по габаритам аппарат. Но вот инструкция к общим принципам создания механизма:

  • Правильный чертеж и схема работы — это начало и основа всей работы. При создании первым делом нужно просчитать не только сорт древесины (береза, дуб, сосна и многое другое), с которой будет взаимодействовать дровокол, но и место, где он будет монтироваться. Также определиться с производительностью, так как от этого будет зависеть мощность и тип привода.
  • Тип рамы дровокола — в частности это относится к материалу. Если необходим стационарный вариант, то следует использовать массивный металлопрофиль, если облегченный и переносной — более лёгкие варианты профнастила.
  • Скорость подачи бревна — это важный параметр, поскольку необходимо высчитать положение ножа. Большая скорость приведёт к появлению щепок, которые могут поранить того, кто работает за дровоколом, а если все будет идти медленно, то можно попросту уснуть, занимаясь данным делом.

Подготовительные работы: примерные размеры и чертежи

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Длительная и эффективная работа конуса обеспечена только при его правильном изготовлении. Отдавая заказ токарю, обязательно уточните, что вам нужен винт с конусностью 1:2 и упорной двухзаходной резьбой с шагом 5 – 6 мм. Обычная метрическая резьба не подойдёт по причине быстрого износа. Кроме того, стандартный винтовой нарез намного хуже входит в древесину.

Размер винтового клина и величина его конусности напрямую связаны с максимальным размером раскалываемых поленьев, поэтому при определении параметров бура можно воспользоваться таблицей.

Таблица для расчёта размеров конуса

Примерные габариты станины зависят от комплекции оператора и могут составлять:

  • высота — до 80 см;
  • ширина — до 60 см (с откидным столиком 100 см);
  • длина — до 85 см.

Чаще всего используется схема с нижним расположением электромотора. Это позволит защитить его вращающиеся части от стружки и щепок. Если же в качестве силового агрегата применяют двигатель внутреннего сгорания, то его устанавливают на одном уровне с клином. Такая компоновка более удобна как во время запуска, так и в процессе работы, когда требуется подрегулировать обороты вращения клина, заправить бак топливом и т. д.

В процессе проектирования конусного дровокола обязательно предусматривают способ натяжения цепи или ремня — с помощью дополнительной звёздочки или ролика, салазок и т. д. Нелишним будет и защитный кожух, установленный на цепной или ремённой передаче. Его можно согнуть из жести и закрепить на станине при помощи винтов.

Обратите внимание, как грамотно обустроена защита гибкой передачи

Как сделать нож для гидроколуна

Как описывалось выше, чтобы изготовить нож для дровокола своими руками берется металл не менее 3 мм. Также подойдет двутавровая балка. Некоторые умельцы даже делают из металла толщиной от 12 до 20 мм. Главное заточить хорошо.

Балку обрезаем болгаркой под нужный размер.

Далее все сваривается. Для того чтобы выдерживать углы в 60 градусов, можно вырезать из дерева ориентир. Как это выглядит можно увидеть на фото.

Центральный нож затачивается с обоих сторон. Остальные лезвия только с одно края. Но их тоже можно точить с двух сторон.

Вот как выглядит нож для дровокола, который режет сразу на 8 частей:

Его преимущество в том, что если опустить максимально вниз, то нижние лезвия скрываются и он начинает колоть на 6 частей.

А вот как выглядит нож для колки на 4 части. При опускании колит только на 2 части.

Видео о том, как выглядит колка на 8 частей.

Конструкция самодельного реечного колуна

В конструкции самым сложным является узел зубчатой передачи. Дровокол реечный своими руками состоит из следующих элементов:

  • привод (бензиновый либо электрический двигатель);
  • шкив ременной передачи на его выходном валу;
  • ответный шкив большего диаметра на вторичном валу, вращающемся в подшипниках;
  • зубчатая шестерня на втором конце вторичного вала;
  • подпружиненная снизу зубчатая рейка с толкателем;
  • рама с боковыми желобами для размещения колоды, которую необходимо расколоть;
  • рабочий нож на ее свободном конце;
  • рукоятка управления.

Конструкция реечного дровокола

После запуска двигателя вращение передается клиновым ремнем на шестерню. После установки полена на желоб оператор нажимает рукоятку, приводя в зацепление зубья шестерни, рейки, придавая последней поступательное движение. Толкатель упирается в колоду, подает ее с усилием на режущие кромки ножа.

Реечный дровокол своими руками на видео обладает запасом мощности, чтобы справляться с березовыми, дубовыми поленьями, имеющими сучки, перекрученные волокна. Настройки при сборке бензинового колуна заключаются в регулировке хода рейки. Безопасность оператора обеспечивается плавным наращиванием мощности усилия, ременной передачей вращения. При значительном усилии ремень начнет пробуксовывать, предохраняя двигатель от поломки.

  • рейка обходится в 5 000 рублей
  • шестерня (ст.35, 0,35 м, 10 зубьев) стоит 1 800 рублей
  • опорные подшипники в корпусах добавляют еще 300 рублей

Реечный дровокол можно сделать своими руками

Кроме этого понадобится материал для толкателя, рамы, оснастка для колки поленьев. В отсутствие рейки промышленного производства умельцы часто приваривают выпрямленные венцы на заготовку из металла необходимой формы. Для возвращения элемента в исходное положение после окончания на рейке резьбы обычно используются пружины. Варианты верхнего прижимного узла, с помощью которого зубья приводятся в зацепление, подбираются индивидуально.

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

  • конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
  • вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
  • шкивы или звёздочки;
  • приводной ремень или цепь от автомобильной либо мотоциклетной техники;
  • подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
  • стальные профильные трубы или уголки для станины;
  • металлический лист толщиной не менее 4 мм для рабочего стола;
  • электродвигатель;
  • проводка;
  • выключатель или магнитный пускатель;
  • УЗО;
  • болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

  • сварочный аппарат;
  • электрическая дрель с набором свёрл;
  • болгарка;
  • молоток;
  • набор гаечных ключей;
  • рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ

Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Пошаговая инструкция сборки дровокола своими руками

В домашних условиях можно собрать любой тип дровокола, но для каждого из них нужен отдельный подход.

Сборка винтового дровокола

Для того, чтобы собрать винтовой дровокол в домашних условиях, вам понадобится конус-колун, достаточно мощный двигатель, вал, понижающий редуктор и прочная станина, на которую будет крепиться большинство деталей.

Чертеж для сборки винтового дровокола своими руками

Сначала к станине (которая должна быть очень устойчивой к механическим воздействиям) крепится редуктор и двигатель. На вал сажается конус, а сам вал подключается к понижающему редуктору при помощи мотора

При сборке очень важно учитывать ряд моментов:

  1. Насадку нельзя прикреплять напрямую к мотору по правилам безопасности.
  2. Если у вас нет навыков электрика, то электрическая часть должна монтироваться квалифицированным мастером.
  3. Цепная и ременная передачи должны быть защищены специальным кожухом.
  4. Минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Сборка гидравлического дровокола своими руками

Собрать своими руками гидравлический дровокол на порядок сложнее из-за гидравлического узла. Вам придется приобрести в магазине или на рынке гидравлический цилиндр, масляный бак, мотор для насоса и сам насос, узел управления потоками жидкости.

Сначала из прочного материала делается рама.

Чертеж для сборки гидравлического дровокола своими руками

Затем на раму монтируется гидравлическая часть механизма. Единой инструкции тут нет, все зависит от выбранных механизмов и необходимых характеристик. Прежде чем браться за изготовление гидравлического дровокола, стоит оценить экономическую выгоду этого действия.

Пульверизатор с водой

Четвертым рисунком, которым хочу поделиться, были осенние листья, нарисованные с помощью акварели. Собрав несколько листьев клена, дуба и каких-то еще несколько на улице, раскидала их красиво на ватмане и обвела карандашом

После этого обильно смочила лист водой из пульверизатора, дала впитаться 5 минут и осторожно промокнула вафельным полотенцем линии карандаша. Акварель, не разбавляя водой, наносила на ватман и посыпала солью

Выбрала тона от белого до фиолетового, все листики пока обошла стороной. Осторожно, не нарушая границы. Первым делала только фон. Оставила его сохнуть, посыпав солью.

Потом сухой кисточкой стряхнула соль. Листья делала аналогично фону, но без соли. После высыхания прорисовала все прожилки, затемнила края. Обмакнула кисть в белую гуашь и постучала по ней над рисунком, добавила белые мушки, признаки поздней осень и зимы.

Фольга

Для второго рисунка мне понадобились:

  • лист ватмана А3;
  • акриловые краски;
  • широкая кисть;
  • фольга;
  • тонкая кисть;
  • вода;
  • палитра.

Сначала выдавила цвета большими точками прямо на лист: белую в три ряда, зеленую — 2 ряда, черную — 1 нижний ряд, вверху справа — 5 точек синей краски. На поверхности получилось шесть рядов точек, которые заполнили весь лист, а синяя краска дополнила белую в верхнем ряду справа. Большой кистью размазала последовательно сверху вниз все точки, слегка смешала границы цвета, получился разноцветный фон. Стремилась нарисовать круглую зеленую полянку под чистым небом. После этого смяла фольгу в шарик и обмакнула в краску, смешав белую и чуть зеленой. Фольгой касалась рисунка, как будто промокая, начала с середины, потом вниз, по бокам, белой по небу. Так заполнила еще слоем весь фон. Взяла тонкую кисточку и справа нарисовала ствол дерева, шариком из фольги сформировала красноватую крону, большую, во всю ширину листа. В конце тонкой кисточкой, подчеркнула ствол, нарисовала качели и маленькую фигурку на них, добавила тень от огромного дерева. Пейзаж «Начало лета» был готов.

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

  1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
  2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
  3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
  4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

  • гидравлический домкрат;
  • профильная труба 40х50;
  • уголки;
  • стальные пластины толщиной 6-8 мм;
  • резиновый жгут;
  • кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
  • болты М12;
  • сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник http://www.sense-life.com/hands/drovokol.php

SQLITE NOT INSTALLED

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий

Adblock
detector
