Чертежи чудо лопаты для копки огорода

Правила использования садового оборудования

Любым инструментом надо умело пользоваться, чтобы он служил как можно дольше. В основе работы ручного культиватора лежит принцип рычага. Нажимая на педаль для ноги, человек способствует вонзанию рабочих зубьев в почву. Опуская рычаг руками вниз, дачник заставляет земляной пласт приподниматься. При этом слой грунта разбивается встречными зубьями. Не переворачивая весь пласт, устройство рыхлит землю, не обедняя ее плодородного слоя.

Особенностью инструмента является то, что работать им можно только на влажных почвах. Сухой грунт он не взрыхлит. Лучшим временем применения необычного инвентаря считается начало весны, середина осени. Но и слишком увлажненный грунт трудно обработать чудо лопатой. В период подготовки почвы к посадке растений инструментом вскапывают большие площади.

Уход за инструментом такой же, как и за инвентарем для садовых работ. Его хранят под навесом, оберегая от дождей. На зиму очищают зубья от грунта, протирают сухой тряпкой все части конструкции. Можно смазать металлические детали лопаты машинным маслом, спасая от ржавчины.

Чем отличается и что может

Если быть точным, то это не лопата, а рыхлитель, так как она не просто копает, но еще и разбивает комья. Чудо лопата состоит из двух (иногда одной) планок со штырями, подвижно соединенными. В некоторых моделях также присутствует задний упор — для более легкой копки плотной тяжелой земли. Так что в действительности она больше похожа на двойные вилы (смотрите фото внизу).

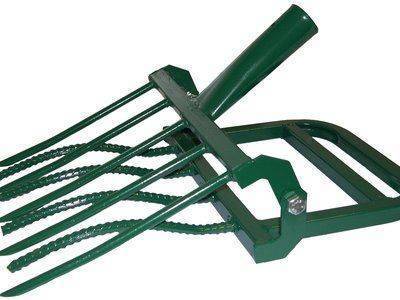

Чудо лопата и ее составные части

Из рисунка понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.

Чудо лопата выполняет сразу три операции:

• рыхлит почву;
• разбивает комья;
• «добывает» корни сорняков, не разрывая и не разрезая их (во всяком случае намного меньше их повреждая);
• легко копает корнеплоды — можно копать морковь, картофель и т.п.

Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.

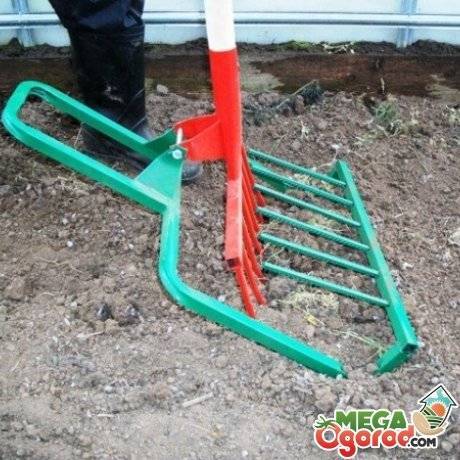

Еще один вариант чудо-лопаты

Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда. Потом, потянув за ручку, ее просто немного перетягивают.

Есть еще один очень привлекательный момент в использовании чудо-лопаты — копается огород как минимум, в два раза быстрее. Это происходит за счет более широкой рабочей части — до 50-60 см. При условии малой физической нагрузки это очень хорошо.

Как работать

Хоть и не особо сложная это конструкция, но работа с ней имеет свои особенности. Во-первых начинать надо с дальнего края грядки, двигаться потом назад, понемногу перетаскивая назад вилы. Ну а общий порядок действий такой:

• Взявшись за черенок, поставить чудо лопату, опереть ее на передний рыхлитель.
• Воткнуть вилы в землю. Вогнать их так, чтобы задний упор коснулся земли. Если земля тяжелая, плотная, может понадобиться дополнительное усилие — надавите ногой на перекладину передних вил.
• Потянуть черенок «на себя». При этом движении вилы начнут двигаться вверх. Поднимаясь они проходят через вилы переднего упора, разбивая комки.
• Перетянуть устройство чуть назад, повторить все действия (воткнуть, дожать, потянуть черенок).

В действительности все очень просто. Стоит попробовать пару раз а дальше все повторяется «на автомате».

Чудо-лопата «Землекоп»

ООО «Уральский завод мусора бытовых изделий» выпустили на рынок чудо-лопату «Землекоп», которая удивила своей тупостью не только крестьян, но и даже продавцов.

Для начала стоит заметить, что опорные вилы сделали загнутыми вниз, что в такой конструкции лопаты нормально зацепляет землю, и на этом все плюсы заканчиваются.

Самым большим минусом является идиотская конструкция ручки, состоящей из двух черенков и соединяющей их скобы. Такая конструкция подразумевает, что оператор будет находиться чётко позади лопаты, иначе ей будет невозможно работать. Именно поэтому оператор, когда втыкает лопату в землю, должен подойти к ней на шаг, а чтобы поднять пласт, надо отойти на шаг. Конечно, такая конструкция встречается у «Волбера», однако там это оправдывается почти в два раза большей шириной обработки, а на такую ширину это неоправданная дополнительная нагрузка на оператора.

Регулировка ручек по высоте — вообще не продумано, так как если переместить ручку вниз, то оба черенка будут выступать, из-за чего они во время работы будут цеплять за одежду/пузо и для избежания этого придётся корректировать свою работу.

Сама же регулировка подразумевает крепление по принципу хомутов, то есть сжатие скоб вокруг черенков (в инструкции написано), однако ни одного болта для стяжки нет, как нет и одного из отверстий, через которые должен продеваться болт для стяжки — видимо по задумке производителей оператор должен иметь и дрель, и соответствующий крепёж. Более того, используя стандартный полуторадюймовый (38 мм) черенок, его можно довольно плотно вставить в саму лопату, однако хомуты рабочей ручки примерно на 4 мм больше диаметром, поэтому, если стянуть их достаточно, чтобы они плотно обжали черенок, то ось ручки сместится (см. фотки)

Помимо вышеописанного уродства создатели «землекопа» выпускают также и вариацию на стандартные чудо-лопаты с одним черенком.

Как сделать лопату для уборки снега, обработки земли. Выбор черенка, полотна, сборка лопаты. Советы самодельщиков: чертежи и 70 фото изготовления приспособления

У каждого уважающего себя хозяина дома всегда есть набор инструментов, буквально на все случаи жизни. Но лишь инструментами всё обходится? На самом деле нет.

Лопата – неотъемлемая составляющая любого трудового дела. С её помощью можно вскопать несколько гектаров на дачных участках, откопать машину от снега в самую снежную и знойную погоду, а также принять участие в строительстве фундамента для дома.

Как показывает практика, очень часто лопаты ломаются, тем самым принося множество хлопот. Стоимость её в магазине на сегодняшний день довольно большая, и поэтому не каждый её может приобрести.

В свою очередь мы нашли выход из такой ситуации, и с радостью им поделимся с вами. Сегодня мы расскажем, как сделать лопату своими руками.

Необходимые требования к изготовлению инструмента

Подобные инструменты при изготовлении требуют к себе особого внимания. Как правило, лопаты изготавливают из прочной древесины, металла и пластика.

Каждый производитель кладёт в комплект к лопате несколько запасных ручек, резиновый ободок для удобного использования и инструкцию по её эксплуатации.

Совсем неважен размер планируемой лопаты, важно то, чтобы были учтены все нюансы при её изготовлении, а именно:

Ковш играет самую важную роль, поэтому его необходимо смастерить из качественного и прочного материала.
Размер и длина ручки должны зависеть непосредственно от глубины ковша и его особенностей.
Уделите внимание резиновой ручке, ведь при выполнении полевых или строительных работ, без неё вам будет крайне неудобно.

Лопата для уборки снега

Климат нашей страны в зимнее время особо суров, поэтому нужно быть готовым к обильным снегопадам.

Мы расскажем, как сделать лопату для уборки снега. Для того чтобы сделать такую лопату понадобятся следующие материалы:

• Большой деревянный или фанерный лист.
• Несколько алюминиевых полосок.
• Строительный черенок (приобрести его можно в любом специализированном магазине).
• Древесная пропитка.
• Болты, саморезы, шурупы.
• Шуруповёрт.

Теперь давайте приступим к сборке такой самодельной лопаты.

Сначала изготовьте основание ковша. Для этого возьмите несколько фанерных листов и крепко соедините их между собой при помощи шурупов или гвоздей.

Чтобы фанера не лопнула, советуем обклеить её алюминиевыми полосками для большей прочности. Не забудьте пройтись лобзиком по краям ковша, чтобы придать ему нужную полукруглую форму.

В центре ковша сделайте широкое и глубокое отверстие длинной 4-5 сантиметров.

Далее возьмите деревянный брусок и сделайте из него палку такого размера, чтобы она смогла войти в центр ковша. После зафиксируйте всё болтами. Далее оденьте на лопату резиновую рукоятку.

Финальным этапом всей работы будет нанесение древесной пропитки на самодельную лопату. Это нужно для того, чтобы дерево преждевременно не сгнило от попадания на него влаги.

Собственно теперь вы знаете, как самому сделать лопату для снега. Внимательно следуйте всем указаниям и у вас всё обязательно получится.

Лопата для мотоблока

Наличие мотоблока существенно облегчает работу по хозяйству. С его помощью можно быстро и качественно убрать горы снега, расчистить участок ото льда, а также использовать в сельскохозяйственных и строительных целях.

https://youtube.com/watch?v=LfaXeQvj4t4

Если вы являетесь его счастливым обладателям, то не лишним будет знать, как сделать лопату на мотоблок.

Для начала подготовьте основу. Для этого вам понадобится толстый металлический или алюминиевый лист, шуруповёрт и шурупы соответственно. Тут все предельно ясно.

Возьмите металлический лист и загните его края таким образом, чтобы они смотрели вверх. Затем при помощи шуруповёрта надёжно его зафиксируйте к мотоблоку.

Вот и всё, последовательность всех действий очень проста и понятно. Данная работа займёт около 20-25 минут вашего времени, а в итоге получится замечательная лопата для мотоблока.

Заключение

Уважаемый читатель, спасибо, что воспользовались нашей статьей.

Надеемся, что поданная вам информация была полезной и теперь вам не страшны обильные снега, ибо вы знаете, как собственноручно смастерит лопату. Для более детального изучения рекомендуем посмотреть обучающее видео, как сделать лопату.

Чем отличается и что может

• 1 Чем отличается и что может
• 2 Конструкции
  • 2.1 Рыхлитель почвы без переднего упора
  • 2.2 Копалка
  • 2.3 Легкокоп
• 3 Из чего и как делать
  • 3.1 Материалы для изготовления
  • 3.2 Размеры
  • 3.3 Чертежи

Если быть точным, то это не лопата, а рыхлитель, так как она не просто копает, но еще и разбивает комья. Чудо лопата состоит из двух (иногда одной) планок со штырями, подвижно соединенными. В некоторых моделях также присутствует задний упор — для более легкой копки плотной тяжелой земли. Так что в действительности она больше похожа на двойные вилы (смотрите фото внизу).

Чудо лопата и ее составные части

Из рисунка понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.

Чудо лопата выполняет сразу три операции:

• рыхлит почву;
• разбивает комья;
• «добывает» корни сорняков, не разрывая и не разрезая их (во всяком случае намного меньше их повреждая);
• легко копает корнеплоды — можно копать морковь, картофель и т.п.

Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.

Еще один вариант чудо-лопаты

Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда. Потом, потянув за ручку, ее просто немного перетягивают.

Есть еще один очень привлекательный момент в использовании чудо-лопаты — копается огород как минимум, в два раза быстрее. Это происходит за счет более широкой рабочей части — до 50-60 см. При условии малой физической нагрузки это очень хорошо.

Как работать

Хоть и не особо сложная это конструкция, но работа с ней имеет свои особенности. Во-первых начинать надо с дальнего края грядки, двигаться потом назад, понемногу перетаскивая назад вилы. Ну а общий порядок действий такой:

• Взявшись за черенок, поставить чудо лопату, опереть ее на передний рыхлитель.
• Воткнуть вилы в землю. Вогнать их так, чтобы задний упор коснулся земли. Если земля тяжелая, плотная, может понадобиться дополнительное усилие — надавите ногой на перекладину передних вил.
• Потянуть черенок «на себя».  При этом движении вилы начнут двигаться вверх. Поднимаясь они проходят через вилы переднего упора, разбивая комки.
• Перетянуть устройство чуть назад, повторить все действия (воткнуть, дожать, потянуть черенок).

В действительности все очень просто. Стоит попробовать пару раз а дальше все повторяется «на автомате».

Чудо-лопата: что это такое?

Каждый владелец приусадебного участка делает все возможное, чтоб облегчить себе труд и физическую нагрузку на организм. Для обработки грунта опытные садоводы все чаще используют новое изобретение под названием чудо-лопата. Что она представляет собой, и как сделать приспособление собственными руками, разберемся в статье.

Чудо-лопата упрощает работы на огороде.

Обычно чудо-лопата представляет собой разновидность штыковой лопаты, которой можно обработать любой вид грунта. По сути, это изобретение представляет собой вилы, которые соединены с санками, благодаря которым вспахивать грунт, насыщая его кислородом, стало значительно проще.

Есть способ еще проще — приобрести мотоблок, при обработке почвы которым от хозяина вообще не требуются какие-либо усилия. Но, цена вопроса может быть значительной, потому такие машины доступны лишь немногим.

Остальные же любители предпочитают вспахивать землю на даче собственными руками. Так и дешевле, и обработка участка проводится хорошо.

Основная особенность чудо-лопаты в том, что острые зубцы достаточно легко входят в землю, и благодаря высокой рукоятке, которая выполняет роль рычага, почва легко поднимается. Даже с крупными кусками почвы бороться легко, поскольку, поднимаясь на поверхность, они рыхлятся о вторую половину вил, находящиеся на земле.

В зависимости от дополнительных элементов, особенностей монтажа и количества задач, с которыми справится приспособление, все чудо-лопаты условно разделяют на три типа:

1. Обычные, которые состоят из вил и заднего упора. Именно такой вариант чаще всего делают собственными руками владельцы небольших участков. При обработке земли таким устройством вы действительно приложите значительно меньше сил, и потратите мало времени, но с большими глыбами земли чудо-лопата не справится. Она отлично подходит для регулярной обработки земли, а вот для более глубокой перекопки уже нет.
2. Разновидность «пахарь» предназначена не только для рыхления верхних слоев грунта, но и для более глубокой обработки участка. Длина штыка на таком устройстве составляет не менее 15 см, что позволяет насыщать кислородом и более глубокие слои земли. Из-за особенной конструкции отлично справится с агрегатом даже человек весом менее 60 кг.
3. Лопата типа «крот» предназначена для более глубокой вскопки огорода, ведь длина штыка составляет минимум 25 см. Обычно в обработанный таким девайсом грунт сразу высаживаются разные корнеплоды. Конечно, чтоб обработать грунт настолько глубоко, от человека потребуются определенные физические усилия, особенно, если земля спрессована или имеет глинистую структуру.

Кроме вариантов, которые мы уже рассмотрели, в интернете можно найти и универсальный вариант, с длиной штыка около 15-20 см, который используются в регионах, где чернозем промерзает зимой на 10 см.

Особенность чудо-лопаты состоит в ее удобстве при использовании. Вам больше не нужно будет наклоняться, а это существенно снижает риск повреждения спины. Особенно этот факт порадует больных хроническим радикулитом и просто пожилых людей.

Кроме этого уменьшается количество физических усилий, а время, потраченное на обработку огорода, значительно снижается.

Итак, разберем, как работать с чудо-лопатой более подробно:

1. Нажмите ногой на площадку на лопате, чтоб загнать ее в землю.
2. Второй ногой сделайте один шаг назад, и наклоните лопату на себя.
3. С помощью рычагов стряхните почву с зубцов.
4. Перевернуть землю можно с помощью одного резкого движения руки вверх, сдвинув устройство на 10-15 см назад.

После того, как будет выполнено несколько подходов, лучше пройтись по обработанной почве обычными граблями, чтоб разбить кусочки.

В инструменте, который изготовлен собственными руками, все части плотно прилегают одна к другой, потому поломки и заедания практически никогда не встречаются.

Но это совсем не значит, что чудо-лопата, сделанная своими руками, совершенно не имеет изъянов. Здесь нужно быть максимально внимательным при выборе материалов. Так же слабым местом выступают спаянные швы, которые могут деформироваться. Но такое возможно только после многих лет постоянной эксплуатации.

Как работать с лопатой

Чудо лопата

Для того чтобы перекопать землю, нужно встать спиной по направлению, в котором предстоит двигаться.

Для того чтобы воспользоваться этим инструментом, нужно сделать следующие действия:

1. Воткнуть лопату в землю. Если это сделать трудно из-за плотности грунта, нужно наступить на металлический упор.
2. После того, как лопата вошла в землю, древко нужно наклонить назад, не поднимая над землёй. При этом земля, которую зацепят вилы, пройдёт сквозь решётку и раскрошится.
3. Затем лопату, не поднимая вверх, сдвигают назад и вновь погружают в землю.

При выборе подходящей модели нередко возникают трудности с подбором составляющих элементов. Выход из этой ситуации прост: у многих дома найдутся старые санки, трубы от колясок, запылившаяся в гараже арматура. Для изготовления лопаты-рыхлителя понадобятся:

• дрель и пилка для обработки металла;
• сварочный агрегат;
• измерительные приборы (уголок, рулетка);
• стальные трубы или уголки;
• арматура, из которой будут изготовлены зубья;
• металлический черенок.

Детали должны быть точно подогнаны по размерам и соответствовать росту человека. Поэтому сборку деталей производят, предварительно измерив их и отрезав ненужные части пилой.

• Опорную рамку изготавливают из металлической трубы. Ее изгибают в виде буквы «П». Если верхняя перекладина равна 35-40 см, то длина ножек в 2 раза больше – 80 см.
• Изготавливается поперечная вспомогательная планка с зубьями. В их качестве могут выступать куски ненужной арматуры длиной 20 см, заточенные с одной стороны. Если планка сделана из трубы, в ней на расстоянии 50 мм просверливается несколько отверстий, куда будут вставлены и приварены зубья. Если это уголок, то штыри привариваются прямо на металл.
• К нижней части ножек на таком расстоянии от перекладины в опорной рамке, чтобы основные вилы двигались свободно, приваривается вспомогательная планка со штырями.
• С внешней стороны перекладины опорной рамки крепится упор. На него будет оказываться основная нагрузка при давлении на рукояти. Упор имеет форму буквы «Т».
• Подбирается кусок трубы меньше ширины вспомогательной планки на 50 мм. К нему привариваются зубья основного рыхлителя.
• Из стальных ушек и отрезка трубы делаются шарнирные соединения, на которых будут «ходить» главные «вилы».
• В отрезок трубы вставляется черенок, к верхней части которого приварена труба, выполняющая роль рукоятей. Для этой цели можно использовать выпрямленный велосипедный руль.

Черенок лучше делать из металлических отрезков, так как деревянная деталь может при нагрузке сломаться. Внимательно изучив чертежи, несложно понять этапы сборки деталей. Чем проще конструкция и прочнее материалы, тем больше производительность готовой лопаты. Основной механизм постоянно находится в движении.

О том, как смастерить чудо-лопату своими руками, смотрите в следующем видео.

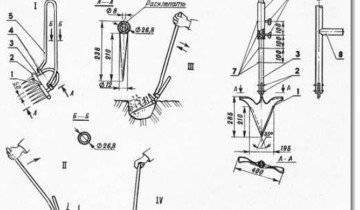

Чудо лопата своими руками чертежи и размеры

Двух сегментная самодельная чудо лопата является настоящим прорывом в малой дачной механизации. Конструкция десятилетиями совершенствовалась и модернизировалась. Есть особенности для работы мужчины или женщины, модели оптимизировались под разные грунты. Однако концепция осталась прежней. Две половинки с зубьями, между которых перемалывается грунт. Вскопка происходит с легкостью, доступной лишь вилам.

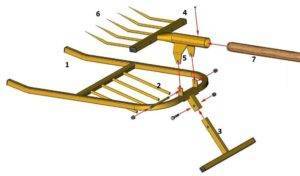

Общий вид конструкции и составные части:

• Общая ширина рамы не должна превышать 50 см. Ширина рабочей области 40 см. В противном случае эффективность не повысится (за счет захвата большей площади), а напротив, снизится по причине резкой потери темпа обработки. Длина рукояти (черенка) подбирается индивидуально. Верхний срез (который можно оснастить «Т» образной перекладиной) должен быть чуть ниже вашего подбородка;
• Передний упор (1) изготавливается из профтрубы, хотя можно использовать обычную водопроводную. Просто профиль при одинаковой прочности будет легче. После приваривания поперечины для крепления вторичных вил (2) этот элемент становится некой станиной, вокруг которой собрана вся конструкция;
• Под углом 100° — 110° к раме приваривается кронштейн для заднего упора (3). Упор можно приварить к станине без кронштейна, но тогда приспособление будет занимать больше места при транспортировке и хранении. «Т» образная форма экономит материал и облегчает конструкцию. Хотя многие самодельщики делают задний упор в форме перевернутой «П». Этот элемент должен быть прочным и жестким, поскольку во время работы именно на него ложится вся тяжесть перерабатываемого грунта. Ширина упора должна быть несколько больше рабочей зоны вил;
• Рабочие вилы (4) являются самостоятельным элементом, который крепится к станине с помощью кронштейна (5). Стыковочный узел надо изготовить из прочного швеллера или стального листа толщиной не менее 3 мм. Подшипники не обязательны, достаточно резьбовой шпильки. Эта деталь должна иметь класс прочности не ниже 9, поскольку испытывает высокую нагрузку на срез;
• Зубья рабочих вил (6) загибаются под углом 150° вверх, для эффективного дробления комлей земли. Расстояние между зубьями рабочих и вторичных вил одинаковое, количество рабочих – на один больше. Вторичные зубья проходят между рабочими посередине промежутка. Эта эффективная конструкция перемалывает землю не хуже культиватора;
• В отрезок трубы, составляющей раму для кронштейна, вставляется черенок от лопаты. Есть вариант «П» образной рукояти, с поперечной планкой, за которую вы держитесь обеими руками. Однако конструкция получается громоздкой, такую рукоять лучше оставить для односегментной чудо лопаты. При необходимости можно сварить из трубы «Т» образный переходник, и установить на торце черенка перекладину;

Такая лопата легко регулируется под разных пользователей. В зависимости от вашего роста, подбирается несколько черенков различной длины. Физическая сила «пахаря» также учтена. Длина заднего упора (3) регулирует усилие и скорость прохождения участка.

С коротким упором легче работать, но время прохождения делянки увеличивается. Длинная «нога» упора отнимет больше сил, но и скорость копания увеличится вдвое.

Все соединения элементов выполняются при помощи электросварки. Швы провариваются по всей длине, поскольку усилие при работе будет велико. Зубья после установки можно закалить. Для этого их раскаляют докрасна газовой горелкой, и окунают в ведро со щелочной водой.

При всех своих достоинствах, как и любой другой инструмент, наша супер лопата имеет и ряд существенных недостатков, о которых необходимо знать, прежде чем браться за ее изготовление. А именно:

• Чудо лопата не является абсолютно универсальным инструментом. Ей нельзя вскопать целину или каменистую почву. Однако если ваш огород много сезонов используется, с помощью этого приспособления вы сэкономите силы и время. А самые трудные участки доработаете обычной лопатой;
• Так же невозможно вскопать глинистую, известковую и сухую почву. Зубья лопаты просто придут в негодность;
• И поскольку для изготовления понадобится сварочный аппарат, уголки, металл и прочий инструмент, то можно считать, что изготовление подобного изделия не является быстрым и доступным, а значит это еще один недостаток этого изделия.

Модификаций и способов изготовления супер лопаты существует великое множество. Тут, как говорится, кто во что горазд. В этом видео подробный пример изготовления такой лопаты своими руками.

Поделиться с друзьями:

Делаем чудо-лопату для ленивых своими руками

Вот как бы и огород вскопать и не переутомиться при этом? Чтобы спина не болела и руки не тряслись после работы? Существует ли лопата для ленивых? Да, такая чудо-лопата давно сконструирована и вовсю трудится на дачах народных умельцев. Конечно, по щучьему велению она землю не перевернет, силушку все равно приложить придется, но в гораздо меньших масштабах. Чтобы читатель мог соорудить этот дивный инвентарь своими руками, мы предлагаем фото, видео и чертежи.

Устройство и принцип действия чудо-лопаты

В основе конструкции лежит опорная рамка, к которой прикреплены два рыхлителя: основной и вспомогательный. Основной рыхлитель похож на вилы, к рамке он крепится шарнирно при помощи стальных ушек.

Прутья вспомогательного, или противорежущего, рыхлителя установлены на рамке жестко и на таком расстоянии, чтобы они входили точно посередине зазора между зубьями вил.

В задней части приспособления имеется упор, позволяющий перенести часть усилия по подъему почвы на саму почву.

Чудо-лопата представляет собой опорную рамку, на которой закреплены два рыхлителя

При работе опорную рамку ставят на землю и фиксируют ногой упор, чтобы чудо-лопата не ехала в сторону.

Вилы вонзают в грунт и, нажимая на черенок, поднимают их. Почва ломается на крупные комья и разбивается о зубья вспомогательного рыхлителя.

Затем делается шаг назад, рамка подтягивается ближе, и операция повторяется.

Вилы вонзают в грунт и, нажимая на черенок, поднимают их

Почему стоит пользоваться чудо-лопатой

Это несложное приспособление позволяет быстро, качественно и без валящей с ног усталости обработать значительную по меркам частного огородничества площадь. Вот неполный список достижений чудо-инвентаря:

• человеку не приходится сгибаться, как при работе с обычной лопатой, что очень полезно для страдающих заболеваниями позвоночника;
• не требуется поднимать на штыке лопаты тяжелую влажную землю, поэтому руки тоже не устают;
• ширина обрабатываемой полосы – до 40 см, а это значит, что грядки будут вскопаны в 2 раза быстрее;
• если на участке много злостных сорняков, то борьба с ними станет эффективнее за счет того, что зубья не режут корневища, а вынимают их на поверхность;
• если гумусовый слой невелик, то он не будет заделан вглубь, а весь останется на поверхности.

Внимание! Не пытайтесь вскапывать чудо-лопатой тяжелую почву во время засухи. Инструмент будет сломан, а земля останется неразрыхленной

Смекалка народных изобретателей не знает предела, поэтому не исключено, что этот список будет пополнен в ближайшем будущем.

Как сделать чудо-лопату для своего огорода

В магазине чудо-лопата стоит в несколько раз больше своей штыковой сестры, поэтому при наличии мало-мальского опыта работы со сварочным оборудованием можно изготовить этот передовой инструмент самостоятельно.

Для работы понадобятся:

• пила и дрель по металлу;
• сварочный аппарат;
• измерительный инструмент (угольник, рулетка, линейка);
• стальной уголок или труба для опорной рамки;
• арматура для зубьев;
• черенок от шанцевого инструмента, лучше металлический.

Совет. Поскольку у рачительного хозяина все идет в дело, то и здесь можно воспользоваться старыми вещами: спинка от советской металлической кровати вполне может стать рамкой, а ненужная рыболовная острога – вилами.Чудо-лопата своими руками

1. Изгибаем уголок или трубу для опорной рамки буквой «П». Длина ножек – 80 см, длина перекладины – 35-40 см.

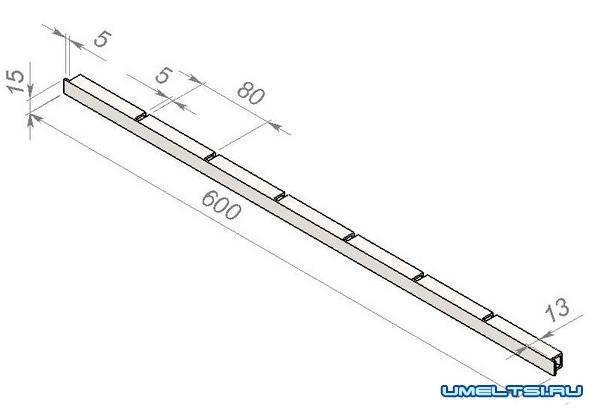

2. Изготавливаем поперечную планку. Для этого в ней через каждые 50 мм просверливаем отверстия, в которые вставляем отрезки арматуры по 200 мм каждый. Привариваем. При использовании уголка вместо трубы привариваем без сверления. Затем привариваем к рамке поперечину и Т-образный упор.
3. Отрезаем кусок трубы на 50 мм короче поперечины и аналогичным образом привариваем к ней зубья основного рыхлителя.
4. Из отрезка трубы и стальных ушек изготавливаем шарнирное соединение.
5. Вставляем в этот отрезок черенок и закрепляем его.

Совет. Чтобы лопата работала еще лучше, заточите стержни для основного рыхлителя перед сваркой.

Когда полезна чудо-лопата

Чтобы ваш новый инструмент радовал своей производительностью, следует помнить, что он не всемогущ, и давать ему только такую работу, которую он действительно может сделать. Чудо-лопата не способна вырыть яму.

Не стоит поручать ей фигурную копку вокруг клумб или других криволинейных элементов дачного обустройства. Поскольку для подъема вил нужно надавить на черенок своим весом, такая лопата не подойдет хрупкому подростку.

Но если речь идет о быстрой, «с огоньком», вскопке 10-20 соток под картошку, то здесь чудо-лопате нет равных. А самое главное – садовод даже не вспомнит о своей пояснице.

Чудо-лопата своими руками — видео

Разновидности чудо-лопаты

Существует несколько основных типов таких конструкций. Их устройство и принцип работы схожи, отличаются они только некоторыми особенностями. Несколько моделей встречаются в продаже, ещё больше самодельных разновидностей. Зная принцип работы и устройство, такие вилы-самокопы можно изготовить самостоятельно, с помощью сварки из металлического профиля и дополнительных деталей.

После приобретения широкой популярности такое приспособление для перекапывания огорода начали производить массово многие предприятия. Самые распространённые виды конструкций, которые можно купить в специализированных магазинах:

• классический рыхлитель. Такая копалочка имеет самый лёгкий вес, потому что состоит из одного сегмента. Представляет собой рабочие вилы с задним упором. С её помощью увеличивается производительность при вскопке, облегчается труд. Комья земли она не разбивает. Требуется дополнительное рыхление граблями;
• чудо-лопата «Пахарь». Доработанный классический вариант с дополнительной составной — вторым сегментом, который является стационарным и позволяет измельчать комья земли. Для разработки целины он не подходит, но отлично справляется с уже обрабатываемыми ранее участками. Встречается разная ширина рабочей части, длина зубьев бывает от 10 до 25 см. Соответственно, отличается и вес;
• чудо-лопата «Крот». Имеет аналогичное, как и у «Пахаря» устройство. Отличается только задний упор (у «Пахаря» он Т-образный, у «Крота» в виде дуги) и стационарный сегмент, передний упор которого приподнят. Длина зубьев бывает не менее 25 см, что позволяет делать более глубокое перекапывание. Работать таким инструментом сложнее, особенно на глинистых участках;
• чудо-лопата «Торнадо». Улучшенная версия лопаты «Пахарь». Отличается меньшим весом. Имеет современное порошковое покрытие и более надёжные кузнечные зубья. В продаже бывают различные модели, отличающиеся формой корпуса, длиной зубьев.

Преимущества и недостатки инструмента

Существуют приспособления, которые, хотя устроены аналогичным образом, имеют важные отличия в конструкции. Далее о них рассказывается более подробным образом.

В этом виде конструкции отсутствует передний упор. Решётка для разбивания комьев сделана без передней планки. Это немного уменьшает вес лопаты рыхлителя крота. Однако, поскольку при работе нет необходимости поднимать лопату над землёй, это не даёт существенное преимущество.

Копалка

Копатель состоит из следующих частей:

1. Здесь используется ручка, сделанная в форме буквы «Т». Поэтому в процессе работы лопату держат не так, как обычно. Руками держат инструмент за горизонтальные перекладины. Это помогает увеличить силу давления на почву при работе. Кроме того, такую ручку обычно делают из металла. Она может выдвигаться вверх или опускаться вниз. После того, как найдено удобное положение, ручку закрепляют болтами.
2. Вилы прикрепляются к ручке за два конца, а не за центральную часть, как в классическом варианте.
3. Упор, прикреплённый сзади к инструменту, более мощный, чем в обычном случае.

Недостатком этой конструкции является то, что не предусмотрено дробление почвы.

Копалка

Легкокоп

Этот вариант можно считать наиболее простой конструкцией. Для неё пришлось изобрести прямоугольную металлическую раму, к которой прикреплены вилы, смотрящие вниз. Упор, сделанный прямоугольным, прикреплён горизонтально. Передняя решётка отсутствует.

На заметку. Несмотря на простую конструкцию, эта разновидность чудо-лопаты является эффективным инструментом для копки.

Архимедова лопата

Она мало похожа на классический вариант. Различие, в частности, состоит в том, что здесь для вскапывания используются не вилы, а штыковая лопата. Однако изобретатель применил здесь аналогичный принцип: правило рычага. Это изобретение Владимира Колыбелина из города Ковров Владимирской области.

Устроена Архимедова лопата таким образом:

1. У неё имеется два древка: длинное и короткое.
2. Лезвие инструмента присоединено к короткому древку.
3. Все детали в одно целое соединяет кронштейн. С его помощью короткое древко с лопатой в середине подсоединено к длинной ручке и может вращаться.

Важно! Хотя arhimedova лопата экономит усилия, по сравнению с обычным инструментам, её трудно применять на тяжёлых глинистых почвах

Архимедова лопата

Как только не называют чудо лопату: и чудо вилы, и чудо рыхлитель, и лопата для ленивых

Но одно важно, что в конструкции агрегата много различных функций. Поэтому и времени, усилий для вскопки участка уйдет намного меньше, чем при использовании обычных инструментов

Заглубляют инвентарь в землю, опираясь на удобную рукоятку всем телом, а не одной ногой. А управляя специальным рычагом, можно легко перевернуть тяжелый пласт грунта.

Во время работы инструментом человек не ощущает усталости, выполняя не только копку, но и боронование огорода, выворачивание корней, камней наверх. Конечно, в отличие от простой лопаты, такой чудо инвентарь менее маневренен, им нельзя окопать деревья, кустарники, подготовить лунки для помидор, ямы для посадки яблонь, но для весенних работ на огороде он просто незаменим. Создано достаточно моделей чудо лопат, но агрегат можно и самим сконструировать.
