Тележка для сада и огорода

Самостоятельное изготовление

С помощью садовой тележки можно гораздо быстрее работать возле дома или на огороде. Она помогает перевозить собранный урожай, вывозить мусор и выполнять другие работы, связанные с перемещением.

Однако стоимость подобного инвентаря в магазинах достаточно высока, потому некоторые умельцы решают сделать конструкцию своими руками. Для этого даже можно воспользоваться подручными материалами.

Сооружение из дерева

Если у вас есть пиломатериал (брус, доски и т. д. ), то их можно применять для изготовления тележки. Деревянную конструкцию сделать проще, чем металлическую, потому что для этого не нужны сварочные устройства и специальные пилы, позволяющие обрабатывать металл. Но телега из дерева менее долговечна, нежели металлическое решение.

Для начала нужно подготовить все необходимые материалы и инструменты. Раму можно сделать из брусьев или толстых досок. Оптимальные размеры — 70×70. Детали каркаса лучше собирать внахлест, потому что такая конструкция будет самой прочной. Для соединения деталей применяются саморезы или шурупы. В качестве дополнительного усиления можно поставить металлический уголок.

Чтобы сделать деревянное изделие более долговечным, его поверхность нужно покрыть несколькими слоями антисептика, который предотвратит гниение материала.

После создания рамы можно заняться устройством ходовой части. Заранее найдите хорошие подшипники. Для деревянной тележки лучше делать два колеса, так как подобная конструкция получится самой прочной и практичной. Если во дворе или в сарае завалялась ненужная ось, то лучше ее «пустить в расход».

Конструкция из металла

Для перевозки грузов большой массы специалисты рекомендуют делать тележки из прочного металла. С помощью такого приспособления можно перемещать и сыпучие материалы, а также строительные растворы.

Для самоделки лучше брать листовой металл с толщиной не менее 2 миллиметров. На первой стадии нужно собрать кузов. Затем можно приступать к изготовлению ходовой части и установке ручек. Для колесной базы можно воспользоваться элементами от мопеда или мотоцикла.

Если нет возможности достать новый металл, то можно воспользоваться старой бочкой. Ее нужно просто разрезать на две части, одну из которых обустроить под кузов. Переднюю часть (нос) желательно сузить, чтобы предотвратить высыпание мусора при эксплуатации. Сборка рамы и ходовой части производится с помощью сварочного аппарата.

Какие бывают дачные тачки

Тачки хозяйственные на колесах могут быть садовые либо строительные. Они имеют определенные технические характеристики.

Строительная тачка

Используется прежде всего при строительных работах, но на ней также можно перевозить и другие тяжелые грузы. Повышенная грузоподъемность и маневренность сочетаются с большим весом и довольно высокой стоимостью.

Строительная тачка

Такая тачка позволяет транспортировать различные строительные материалы: цемент, тяжелые инструменты, раствор и кирпичи. Тачка может использоваться и для других хозяйственных нужд. На ней перевозят песок, торф или гравий. Она будет необходима при сооружении садового рокария, при перевозке мусора или сооружения сливной ямы, погреба.

Садовая тачка

У таких моделей более легкая конструкция. Эти тачки для дачи способны перевозить грузы большой массы. Их обычно используют для полевых работ: для высаживания саженцев, внесения органических удобрений.

Обратите внимание! Садовая тачка очень удобна при сборе урожая корнеплодов и овощных культур, а при высаживании больших площадей бахчевых культур без нее не обойтись. Небольшой вес тачки позволяет использовать ее как мужчинами, так и женщинами

Для этих приспособлений большое значение имеет объем перевозимых грузов. Такая тачка для огорода предназначена для перевозки объемов примерно на 60-80 литров, а в строительную модель есть возможность загружать по 120-140 литров

Небольшой вес тачки позволяет использовать ее как мужчинами, так и женщинами. Для этих приспособлений большое значение имеет объем перевозимых грузов. Такая тачка для огорода предназначена для перевозки объемов примерно на 60-80 литров, а в строительную модель есть возможность загружать по 120-140 литров.

Садовые тележки

Как альтернатива садовым тачкам производителями начали изготавливаться садовые тележки, с применением сверхпрочного пластика. Это обеспечивает легкость конструкции, но при этом тележка может выдержать довольно большой вес. Ее удобно перевозить одной рукой. Тележку используют для перевозки мусора при уборке дворовой территории, а также во время полевых работ.

Обратите внимание! Пластик практически не выгорает под солнечными лучами и не боится ржавчины, как металлические аналоги

Лучшие модели и их характеристики

В продаже можно найти разные строительные тачки: от относительно дешевых облегченных устройств до усиленных тяжелых транспортных средств. Производством качественного транспортного оборудования для строек занимаются как отечественные, так и иностранные производители. Можно найти тачку под маркой известных европейских брендов, цена на которую будет определяться необязательно достоинствами модели, а, как это нередко случается, известностью производителя.

Поэтому нелишним будет ознакомиться с обзором продукции производителей.

• Французская компания Haemmerlin, зарекомендовавшая себя на рынке садового и строительного инвентаря, предлагает качественные садовые и строительные тачки грузоподъемностью до 200 кг. Усиленные строительные тачки отличаются прочной рамой сложной формы, поддерживающей кузов и обеспечивающей устойчивость во время загрузки. Особенностью продукции можно считать литые бескамерные колеса. Этой компании принадлежит одна из наиболее грузоподъемных моделей строительных усиленных тачек. Благодаря конструкции рамы и колес, эта довольно большая тачка может перемещать груз весом до 300 кг при объеме кузова в 300 л.
• Российский производитель Беламос может предложить усиленные строительные тачки весьма высокого качества. При собственном весе порядка 17 кг транспортеры Belamos 700Р и 500Р отличаются неплохой грузоподъемностью: до 200 кг. Объем грузового стального оцинкованного корыта составляет примерно 110 л, края завальцованы дважды, что вместе с ребрами жесткости увеличивает прочность кузова. Форма рамы исключает опрокидывание при загрузке и позволяет легко разгружать тачку. Два колеса диаметром 38 см установлены на подшипники на расстоянии 0,5 м, что соответствует ширине тачки (0,6 м).
• Российский завод АЛЮМЕД, расположенный в Московской области, также производит строительные тачки грузоподъемностью от 100 до 220 кг. Объем алюминиевого кузова может доходить до 110 л. Колеса пневматические на шарикоподшипниках.
• Хорошо зарекомендовали себя тачки российской компании СИБРТЕХ. Продукция этой компании отличается весьма высокими показателями грузоподъемности (230–250 кг) и качеством изготовления. Кроме самих транспортеров, компания производит комплектующие к ним, прежде всего разнообразные колеса.
• Не менее известна компания «Кратон», производящая весьма широкий ассортимент строительных тачек. Грузоподъемность изделий этой компании может доходить до 240 кг, а объем кузова до 150 литров. Особенность – небольшая ширина, что делает тачки «Кратон» довольно востребованными на стройплощадках для материалов и в приусадебных хозяйствах для грунта.
• Все активнее осваивает рынок ручных транспортеров Китай. В российских строительных магазинах весьма широко представлена продукция китайских компаний. На общем фоне разнообразия производителей эти тачки мало чем выделяются. Это не говорит о низком качестве, скорее, наоборот, свидетельствует о вполне конкурентной продукции. Грузоподъемность китайских транспортеров может доходить до рекордных 350 кг, по крайней мере, так указывается в технической документации.

7фотографий

Дорогие и пока довольно экзотические транспортеры – самоходные тачки с двигателем. Это своеобразная эволюция мотоблока в направлении специализации на перевозке грузов. В качестве движителя могут быть как колеса, так и гусеницы. В продаже присутствуют тачки с мотором как европейского, так и китайского производства. Успешно на этом поприще трудится итальянская компания Eurosystems, производящая бензиновые и аккумуляторные самоходные тачки грузоподъемностью до 100 кг.

Известный бренд Makita выпустил трехколесную самоходную аккумуляторную тачку грузоподъемностью до 130 кг. И вновь грузоподъемность китайских самоходных транспортеров оказалась выше: известны аккумуляторные модели, способные перевозить до 300 кг.

Виды тачек

Тачки могут отличаться количеством колес. Самый распространенный вариант, это двухколесная тележка или тележка с одним колесом. Также можно сделать тачку на 4-х колесах В каждой из них есть свои плюсы и недостатки. Например, тачку с одним колесом очень удобно использовать как садовую или на огороде, потому что она поворотливая и проедет по любой, даже самой тоненькой тропинке, тем самым не задев никакие насаждения. Тележка с двумя колесами для такого вида работ не подойдет. Но, к примеру, для строительных работ или для перевозки чего-то тяжелого на большие расстояния это идеальный вариант. В свою очередь агрегат с одним колесом для такого не подойдет, потому что она неустойчивая и требует достаточно энергии, чтоб везти ее в руках. Перевозить землю на тачках с двумя или четырьмя колесами на порядок легче. Идеально, если у вас будет два варианта таких тележек.

И еще один аргумент в защиту того, чтобы иметь два варианта тачек – например, если у вас весной есть тачка для навоза, то осенью для сбора урожая она уже не годится.

Хорошо иметь на даче не одну тачку

Виды садовых тачек

Садовые тачки могут быть обычного вида, иметь форму тележки или быть самоходными. Тележка, снабженная мотором, избавит от необходимости прилагать физическую силу при транспортировке грузов. Особенно актуальна самоходная модель для пожилых людей, работающих на своем приусадебном участке. Удобны тележки с функцией самосвала, для чего их оборудуют специальными откидными устройствами.

Некоторые из тачек имеют навесное оборудование, например, для уборки снега. Такая тележка для дачи может иметь двигатель, работающий от электрических батарей, либо бензиновый. Кроме колесных, есть и гусеничные варианты, с ковшом для подъема груза.

Пошаговая инструкция

В данном разделе детально опишем, как изготавливается садовая тачка своим руками, предоставим чертежи и фото готовых вариантов.

Инструкция по созданию двухколесной тачки с каркасом из металлических уголков и профильной трубы:

1. Для изготовления понадобится:
   • 1. Листовой металл толщиной 1 мм.
   • 2. Два колеса.
   • 3. Цельная труба-болванка шириной 20 мм для создания оси (не пустотелая).
2. 4. Уголки и профильные трубы.
3. 5. Инструменты: сварочный аппарат (желательно полуавтомат), болгарка, рулетка, метчик, болты, гайки.
4. На первом этапе создается ось: она обрезается до нужной длины, затем в торцах нарезается резьба под болт, который будет ограничивать колеса с внешней стороны. На внутренней части оси, в качестве ограничителя, приваривается шайба. Посадка колеса выполняется на подшипники. В конце, во все движимые детали добавляется Литол, который предотвращает попадание влаги и обеспечивает мягкое скольжение.

На полученную колесную пару наваривается каркас, а затем кузов. Каркас нарезается из уголков 32х32 мм, нижний прямоугольник будет меньше верхнего. Между собой они скрепляются металлическими перемычками. Нижняя часть дополнительно укрепляется двумя профильными плоскими трубами – они будут удерживать основную массу короба на оси. Важно обеспечить достаточную поддержку дна, чтобы листовой метал кузова не прогибался.
Следующий этап инструкции, как своими руками сделать садовую тачку, предполагает формирование и приваривание ручек. Они будут иметь Н-образную форму. Для равномерного сгибания рекомендуется точечно приварить две трубы, затем разогреть их и придать нужную форму. Далее разъединить и прикрепить к задней части каркаса.
Теперь приваривается ось. Ее центр смещается немного назад, т.е. передняя часть самопроизвольно опускается – это делается для облегчения транспортировки груза. Осевая труба крепится на два уголка, которые треугольником закреплены на каркасе.
К задней части конструкции приваривается небольшой упор.

Основная часть тачки готова. Осталось вырезать куски листового металла и приварить их к каркасу. Далее зачистить и покрасить поверхности. Последнее действие не является обязательным, но позволит придать изделию более привлекательный внешний вид и защитить от коррозии (если использован черный металл).

Конструктивные особенности

Вне зависимости от грузоподъемности и объема кузова, все садовые тачки классифицируются по числу колес. При этом все группы имеют свою область применения:

1. Модели с одним колесом отличатся прекрасной маневренностью и компактными габаритами. Это очень облегает работу на неровной поверхности и в стесненных условиях. Однако одноколесные конструкции достаточно трудно перевозить по мягкому грунту. Кроме того, перемещать тяжелые грузы в таких приспособлениях гораздо сложнее, потому придется каждый раз прикладывать немало физических усилий.
2. Двухколесные модели являются более стойкими. В таких тачках намного легче перемещать грузы, однако маневренность при этом сильно страдает.
3. Тачки с 4 колесами имеют плохую маневренность, однако этот минус полностью компенсируется грузоподъемностью. Это решение зачастую применяется на площадках, где проводятся строительные работы.

Одноколесная тележка из дерева

Создание такого нехитрого самодельного транспортного средства вполне можно уложить в один день

Для работы потребуется:

• ручки: брусок 20*50мм- 2 м;
• короб: фанера 4-8 мм- 1 лист 1.5*1.5 м;
• днище: доска 25 мм- 1 м;
• стойки: брусок 40*30- 1,5 м;
• колесо диаметром 20-25 см;
• ось: стальная трубка диаметром 12-15 мм, длиной 125 мм;
• саморезы по дереву.

Из инструментов нужны будут: шуруповерт, ножовка по дереву или электролобзик, рубанок, набор напильников, шкурка.

Чертеж

Чертеж садовой одноколесной тележки своими руками

Если вы захотите изменить размеры, это нужно делать, соблюдая строгие пропорции к указанным на чертеже.

Сначала следует аккуратно разметить и раскроить материал в соответствии с указанными на чертеже размерами. Кромки короба нужно обработать напильником и шкуркой от сколов и заусенцев.

Колесо можно взять готовое, а можно вырезать несколько кругов из фанеры и склеить их между собой. После этого в центре просверлить отверстие под ось.

Последовательность операций сборки тачки такова:

• совместить днищевые доски с боковыми стенками короба, привинтить их саморезами;
• привинтить вертикальные стойки к боковым стенкам;
• присоединить переднюю и заднюю стенку короба;
• привинтить погрузочные упоры снаружи короба;
• вставить ось в колесо, закрепить на ней ручки;
• привинтить ручки к коробу, следя за их параллельностью.

Зафиксировать ось в отверстиях ручек можно поперечными винтами. Можно также привинтить короткие отрезки брусков, закрывающие отверстия оси. Концы ручек надо обстругать до овальной формы, удобной для рук.

Этот садовый транспорт посерьезнее в плане грузоподъемности, а также долговечности

Чертеж

Общий чертеж металлической двухколесной тележки

Эскизный чертеж рамы

В каждом хозяйстве имеется легкая тачка, с помощью которой перевозят насыпные материалы – песок, щебень, землю, скошенную траву, перегной, мусор. Ее также применяют при доставке компактного строительного груза: кирпича, черепицы, плитки, мешков с цементом и другого.

Простая конструкция – стальной остов, прочная ось, колесо, кузов, две ручки и упорное устройство – придает этому виду тележек маневренность и легкость в эксплуатации.

При проведении стандартных дачных работ целесообразно использовать легкую тележку, при постройке или ремонте строений потребуется более крепкое средство механизации. Однако зачастую хранить различные крупногабаритные виды садового инвентаря просто негде, тогда пригодятся складные варианты тележек (см. тут).

В этом случае можно приобрести наиболее часто используемую садовую тележку, имеющую малый вес, и самостоятельно модернизировать ее следующим образом:

• необходимо усилить кузов и точки крепления к нему ручек и труб. Чтобы усилить днище кузова можно взять листовой металл толщиной 2 мм,
• предварительно снять трубы рамы и ручки,
• листовому металлу придать форму дна кузова, загнув края по углам.
• получившееся второе дно крепится к корыту снизу. При сборке всей конструкции поставить усилитель между корытом и ручками, предварительно покрасив металл.
• за счет жесткости дна кузова увеличилась грузоподъемность тачки садовой одноколесной, а ее габариты остались прежними, что обеспечивает удобство ее хранения.

Переоборудовав небольшую тачку в целях перевозки более тяжелых и крупных грузов, стоит помнить что для ее использования все равно нужна достаточная сила мышц, катящий нагруженную тачку человек должен собственными силами удерживать ее от заваливания. Эксплуатировать двухколесную тяжелую тележку все же проще (например, посмотрите тележки рикши).

Виды тележек, которые можно сделать своими руками

Конструкции для перемещения грузов могут иметь несколько разновидностей. Основным отличием считается количество колес на ней. Тележки и тачки производятся из разных материалов.

Для того, чтобы перевезти негабаритные и не сильно тяжелые грузы – можно использовать деревянные тачки. Для перевозки более тяжелых материалов – лучше пользоваться тележками, выполненными из металлических конструкций.

Она может содержать съемные держатели, крепежи, ящики. Наличие данных конструкций на тележке позволит перевозить мелкие предметы, а также и объемный груз.

Идеи и эскизы

Самодельная тележка для перевозки будет делаться исходя из потребностей мастера. Поэтому будет идеально подходить под все выполняемые работы на приусадебном участке.

Самостоятельно можно легко и без проблем сделать следующие варианты тележек:

• С одним колесом.
• Вариант с двумя колесами.
• Конструкция, похожая на платформу и имеет четыре колеса.
• Складная модель.

Перед тем как сделать тележку для перемещения грузов своими руками – необходимо определить, какие грузы будут перевозиться, а также как часто будете ее эксплуатировать.

Тележка с одним колесом

Конструкция, которая имеет одно колесо и предназначается для перевозки любых грузов – называется тачка. Чтобы ею пользоваться, понадобится узенькая дорожка. Отличается особой маневренностью и надежностью. Для того, чтобы освободить конструкцию от перевозимого груза – нажмите на продольные ручки и слегка наклоните тачку в сторону.

К недостаткам данной модели можно отнести прикладывание большой силы для сохранения равновесия. Тачка не предназначена для перемещения ее по мягкому грунту (песку либо земле).

Двухколесная тележка своими руками

Двухколесная тележка может быть сделана из деревянных материалов. Для этого возьмите стандартный набор инструментов. Не забывайте о том, что деревянные конструкции имеют худшие характеристики эксплуатации и емкости и прочности, чем у их металлических аналогов, которые могут иметь большее количество колес.

Все действия по производству двухколесной конструкции достаточно простые – на раму необходимо закрепить каркас, прикрутить ручку и не забыть про установку бортов. Последний штрих – установка колес.

Четырехколесная тележка

Четыре колеса – всегда лучше, чем два. К сожалению, такие тележки будут требовать более широких дорожек, однако они более вместительные и прочные, чем их двухколесные аналоги. Срок эксплуатации данной модели будет увеличен. Чтобы сделать конструкцию с четырьмя колесами, необходимо заранее сделать все нужные расчеты по размерам грузовой платформы.

Тележка складной конструкции

Данный вариант конструкции может легко перемещать с места на место грузы весом более пятидесяти килограмм. К основным преимуществам данного вида можно отнести ее компактность.

Для того, чтобы самостоятельно сделать подобную конструкцию, понадобится выполнять инструкцию:

• Возьмите остатки труб. Толщина их должна быть не меньше двух миллиметров.
• Начертите обязательно предварительный шаблон. Масштаб должен быть 1:1.
• Далее, приступайте к привариванию втулок к раме платформы. Затем приступайте к работам с основной конструкцией.
• В конце работы необходимо обязательно заполировать и почистить все швы.

Сделать самостоятельно для своих работ тележку – это не трудно. Необходимо просто определить заранее, для чего понадобится в дальнейшем конструкция, приобрести необходимый материал (либо отыскать остатки, которые наверняка завалялись где-нибудь в гараже или сарае), ознакомиться с четкими инструкциями по созданию тележек и не забывайте про технику безопасности. Все чертежи и эскизы по тележкам и тачка можно найти в Интернете. Удачи!

Описание четырехколесной садовой тележки

Обыкновенная тележка имеет несложную конструкцию.

Устройство и характеристики

Простейшая тачка устроена следующим образом:

• Прямоугольное или квадратное деревянное (металлическое) основание, оно может быть сплошным или в виде решетки.
• К основанию крепятся четыре колеса.
• С одной стороны находится ручка, за которую должен держаться пользователь в процессе перевозки.
• С противоположной стороны закрепляется металлическая или деревянная перекладина. Она нужна для того, чтобы с тачки не упал груз.

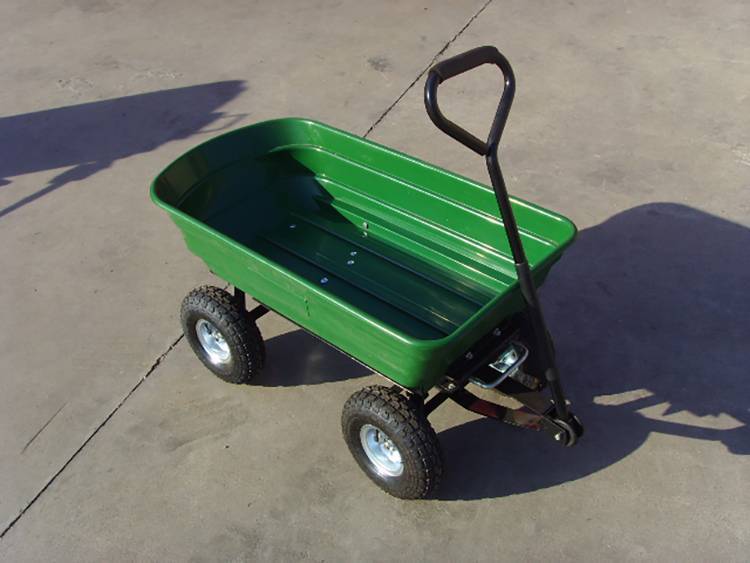

Садовая тележка на 4 колеса

Тележки промышленного производства обычно делают из металла (нержавеющей стали), самодельные чаще всего бывают из дерева.

Достоинства и недостатки

Садовая тележка на 4 колесах, или тачка, имеет много преимуществ. Это незаменимая «помощница» для тех, у кого нет автомобиля или мотоцикла. Если нет возможности купить ее в магазине, собрать тачку можно своими руками, из подручных материалов. При сборе можно воспользоваться готовыми схемами и чертежами.

Среди основных достоинств можно отметить:

• небольшие размеры;
• мобильность;
• недорогую стоимость;
• маневренность и простоту в управлении.

Среди недостатков отмечают частые поломки и ограниченную грузоподъемность, а также то, что при использовании необходимо применять физическую силу.

Садовая тележка мобильна и удобна в эксплуатации

Вместительность и грузоподъемность

Садовые четырехколесные тележки часто используют для транспортировки древесины, когда сельские жители заготавливают дрова на зиму. Неопытные пользователи часто стараются нагрузить тачку как можно больше, и совершают большую ошибку.

Вместительность и грузоподъемность садовой тележки ограничены. Они зависят от габаритов транспорта и от того, насколько качественно тачка сделана. Обычно данные о вместительности и грузоподъемности указываются в инструкции по эксплуатации.

Важно! В среднем, садовая тележка рассчитана на груз объемом 70 — 130 л, грузоподъемность составляет 65 — 120 кг. Если перегрузить такую тележку, то колесные опоры могут не выдержать

Кроме того, передвигать ее тоже будет не просто

Если перегрузить такую тележку, то колесные опоры могут не выдержать. Кроме того, передвигать ее тоже будет не просто.

Смазка колёс

Варианты садовых конструкций

Выбор основы для изготовления самоходных садовых тачек на сегодня достаточно обширный для покупателя. Самыми популярными и практически значимыми вариантами тачек являются:

1. Деревянные тележки. Отличный натуральный материал, с которым работать сможет даже неопытный мастер.
2. Металл. Трубы достаточного диаметра для каркаса, листовое железо – для корпуса. Единственное требование – предварительная обработка поверхностей и стыков раствором от коррозии.
3. Пластик. Для каркаса используют старые трубки ПВХ, а пластиковые панели подходят для формирования корпуса. Материал сравнительно недорогой, а трубки ПВХ с уголками позволяют сделать оригинальную складную тележку.
4. Комбинированные модели. Самый распространенный вариант конструкций, выполненных своими руками. Для каркаса используются металлические трубы, а обработанная от влаги древесина выступает в роли основы для корпуса.

На сегодняшний день существует огромный выбор пошаговых инструкций для начинающих мастеров. Используя данные мастер-классы, а также ознакомившись с видео-уроками, можно легко сделать удобную, легковесную и маневренную садовую тачку для подсобных работ.
