Культиватор «Чемпион»

Особенности эксплуатации и обслуживания мотокультиваторов

Мотокультиваторы Champion отличаются простой конструкцией, надежной сборкой. Машины способны работать продолжительное время в интенсивном темпе на любых почвах. Достойное качество комплектующих и ценовая политика агрегатов, несомненно, радуют владельцев.

Культиваторы Champion с двухтактными двигателями в качестве горючего потребляют топливную смесь (50:1) бензина АИ-92 и масла TC-3 или JASO FD. Четырехтактные моторы заправляют чистым бензином АИ-92. Моторное масло используют класса SAE-30 летом, зимой — SAE 5W30. Систематическая проверка уровня масла должна стать правилом для владельцев культиваторов – по уровень последнего витка резьбы заливного отверстия.

Первый запуск, обкатка

В продажу новая техника поступает с редуктором, заполненным смазкой, которой хватает на 150 моточасов. По завершении этого периода смазку марки Champion EP-0 следует заменить новой. Обкатывать культиватор Champion необходимо 4-5 часов в щадящем режиме с нагрузкой не более 50% от максимальной мощности. Каждые 30 минут следует делать перерывы. По завершении процедуры выполняют замену масла.

После завершения сезона активных работ культиватор необходимо законсервировать. Для этого, его очищают от грязи, моют и насухо вытирают, смазывают рабочие детали маслом во избежание коррозии, накрывают и ставят в сухое место.

Возможные неисправности, ремонт

Несмотря на достаточно молодой возраст бренда Champion – 13 лет, на форумах много положительных отзывов о мотокультиваторах, советов о том, как легко и быстро можно переделать что-либо в конструкции. Иногда встречаются нарекания относительно некачественной сборки, плохой функциональности защитных щитков. Но в целом, сельхозмашины надежны, производительны, ремонтопригодны, ведь недаром лозунгом бренда является слоган «Мощь и сила».

  • Следует внимательно изучить руководство по эксплуатации, поскольку зачастую поломки возникают вследствие безграмотной эксплуатации техники.
  • Культиватор не набирает мощность – проверьте состояние воздушного фильтра, настройку карбюратора, чистоту глушителя.
  • Внезапная остановка двигателя может возникать из-за неправильной регулировки карбюратора или загрязнения воздушного фильтра.
  • Двигатель перегревается из-за нарушения доступа воздуха.
  • Если при работающем моторе фрезы перестали вращаться, следует проверить сцепное устройство.

Эксплуатация и обслуживание

Главным консультантом владельца мотокультиватора является инструкция по эксплуатации, в которой содержатся все практичные рекомендации. Культиваторы Champion не являются техникой элитного класса, они надежные в повседневной работе и достаточно простые в обслуживании.

Тем не менее, при выполнении ремонта своими силами следует критично оценивать собственные знания и навыки, серьезные вмешательства в двигатель и редуктор лучше доверить профессионалам.

Инструкция по эксплуатации бензинового культиватора Champion ВС 6712 — скачать.

Топливо, масло

В двухтактных моделях культиваторов Champion GC 243, Champion GC 252 в качестве топлива используется смесь 92 бензина и масла TC-3 или JASO FD в соотношении 50:1. Для 4-хтактных моторов следует применять бензин АИ-92, поскольку двигатели с воздушным охлаждением не рассчитаны на бензин с присадками (АИ-95, АМ-98), портящий систему клапанов и поршневую группу.

Некоторые владельцы считают, что для культиватора вполне можно воспользоваться наилучшими маслами для легковых автомобилей, однако это ошибочное мнение. Завод-изготовитель рекомендует для бензиновых двигателей мотокультиваторов в теплое время года масло SAE-30 API SG/CD, для холодной поры — SAE 5W30 API SL.

Новый культиватор Чемпион поступает в эксплуатацию с редуктором, заполненным заводской смазкой. Поэтому, по прошествии 150 моточасов, ее необходимо сменить на свежую, предварительно промыв детали редуктора дизтопливом или керосином. Тип смазки — Champion EP-0, либо другой аналогичный.

Обкатка

В инструкции по эксплуатации к каждой модели указаны требования по обкатке. Кроме этого, следует учитывать, что при первом холодном запуске поршневая система подвергается значительной нагрузке. Из-за повышенных оборотов может прийти в негодность двигатель, поэтому и рекомендуется обкатывать культиватор Чемпион на 50% нагрузке, а запуск выполнять на 30% газа.

Поскольку мотору с воздушным охлаждением не нравится холостой ход, нужно вначале прогреть его 1-2 минуты. В период обкатки необходимо делать перерывы после каждых 25-30 минут непрерывной работы. В таком темпе двигателю необходимо потрудиться 4-5 часов, после этого следует выполнить замену масла.

Возможные неисправности

В целом, культиваторы Чемпион вполне надежны, успешно выполняют свои функции, отличаются неприхотливостью, доступным ремонтом. К некоторым недостаткам, по отзывам владельцев техники, относится нестабильное качество заводской сборки. Поэтому, перед началом эксплуатации следует обязательно удостовериться в соответствующем состоянии всех узлов и механизмов.

Некоторые модели могут иметь щитки недостаточного размера, что чревато вылетанием кусков земли и других предметов из-под фрезы.

Наиболее типичных поломок и неисправностей можно избежать, если учитывать определенные правила и рекомендации:

  • Двигатель не набирает мощность – возможно засорение воздушного фильтра, нарушены регулировки карбюратора, недостаточная компрессия, засорение глушителя.
  • Чрезмерное нагревание мотора – нарушение доступа воздуха для охлаждения.
  • Незакрытый топливный кран при неработающем двигателе вызывает заливание свечи.
  • Остановка мотора под нагрузкой – засорение топливного фильтра, нарушены регулировки карбюратора.
  • Фрезы не вращаются при работающем двигателе – возникновение дефектов в механизме сцепления.

Обслуживание электрических культиваторов Champion минимальное — сводится к проверке смазки в корпусе редуктора, вследствие небольшого количества подвижных деталей в червячной трансмиссии.

Навесное оборудование

На легкие мотокультиваторы Чемпион рекомендуется монтаж грунтозацепов и окучников. Группа культиваторов Champion средней мощности эффективно работает с разнообразными навесными приспособлениями.

  • Фрезы (сабельные и “гусиные лапки”) используются для культивации всех типов почв, Они выполняются из сверхпрочной стали, которая прошла закалку. Количество ножей на почвофрезах может варьироваться от 3-х до 4-х.
  • Мотоблок в сцепке с адаптером превращается в мини-трактор, владелец агрегата совершает все работы сидя.
  • При помощи сцепки к агрегату можно присоединить любое навесное оборудование.
  • Косилки бывают роторного и сегментного типов. Их используют для покоса травы и заготовки сена.
  • Гусеничные приставки используют для улучшения сцепления с землей, особенно в зимнее время.
  • Грунтозацепы — это большие металлические колеса с наваренными металлическими ребрами. Они надеваются вместо транспортных колес.

https://youtube.com/watch?v=QyiC_tazP28

  • Плуги используется при первичной обработке целины, во всех остальных случаях лучше использовать почвофрезы, они не повреждают плодородный слой почвы.
  • С помощью навесного оборудования (картофелесажателя, картофелекопателя и окучника) мотокультиватор может выполнить посадку и сбор, прополку и окучивание картофеля:
  • Культиваторы Champion тяжелой подгруппы в дополнение могут эксплуатироваться совместно с прицепной тележкой. Ее основное предназначение — транспортировка сыпучих или штучных грузов грузоподъемностью до 500 кг. Тележка присоединяется к мотоблоку при помощи сцепки.
  • В зависимости от типа грунта, для облегчения культивации устанавливают грузы-утяжелители.
  • Полольники-рыхлители и окучники вспахивают землю, делают лунки для посадки саженцев и окучивают растения.
  • Транспортные рукоятки помогают в управлении агрегатом.

Champion BC 5712 – комплектация и преимущества

Чаще всего  мотокультиватор Чемпион 5712 используется, преимущественно, для подготовки грунта под дальнейший посев. Данный агрегат успешно справляется не только с обработкой почвы, но и со смешиванием ее с удобрениями. Агрегат обладает небольшими габаритами и малым весом, благодаря чему его можно эксплуатировать, как на открытом грунте, так в теплицах или цветочных клумбах.

Характеристики мотокультиватора Champion 5712:

  • Бензиновый четырехтактный мотор, мощностью 6,5 л. с.;
  • Надежная трансмиссия с одной передней и одной задней скоростью;
  • Качественное ременное сцепление;
  • Небольшая масса – всего 52 кг.

Благодаря оптимизированной конструкции, агрегат позволяет обрабатывать грунт на глубину до 33 см. Ширина охватываемой грунта может составлять 30, 55 или 85 см.

Комплектация Champion 5712 состоит из самого мотокультиватора, сошника, фрез, опорных колес, боковой защитной пластины, инструкции по эксплуатации и гарантийного талона на 1 год.

Обзор навесного оборудования для мотоблоков «Чемпион»

Навесное оборудование к мотоблокам и культиваторам «Чемпион» применяется для повышения функциональности техники, ее производственных возможностей. Базово все устройства комплектуются только фрезами и защитными боковыми дисками. Остальные приспособления владелец должен приобретать отдельно. Тяжелые дизельные мотоблоки нередко укомплектованы еще и плугом.

Фрезы

Фреза разборные, изготовлены из закаленной стали, форма ножей — серповидная. При монтаже можно надевать на оси как полный комплект фрез, так и лишь несколько (это уменьшит ширину культивации). Сборку и насадку фрез следует производить в защитных тканевых перчатках. На фото — правильная схема сборки фрез.

На следующем видео — сборка и насадка фрез на мотоблок «Чемпион»

Адаптер, прицеп

Для мотоблока «Чемпион» выбор адаптера или прицепа базируется, прежде всего, на мощности и тяговом усилии. Рекомендуется использовать адаптер на устройствах от 5 л.с. и более. Прицеп допустимо подсоединять при 4 л.с. и выше. Альтернатива прицепу — телега, самосвальная или обычная типа ТМ-500. Грузоподъемность мотоблоков от 5 до 9 л.с. в среднем составляет 300-600 кг. Учитывайте это при выборе адаптера, телеги или прицепа для своей техники.

Обзор от владельца — видео с дизельным мотоблоком «Чемпион». Один из лучших вариантов для подсоединение адаптера.

Косилка

Популярный тип косилок — роторные. Отличаются быстрой работой, простым креплением к мотоблоку, высокой производительностью. Также они относительно недорогие в сравнении с другими более мощными косилками. Для «Чемпион» можно применять роторную «Зарю», «Зубр», а также другие модели, как отечественные, так и зарубежные. Предлагаемый обзор —  видео о работе мотоблока «Чемпион» с роторной косилкой:

Грунтозацепы

Грунтозацепы — это оборудование, повышающее степень сцепления мотоблока с почвой. Рекомендуется, прежде всего, для сложной почвы с высокой плотностью и твердостью. Для мотоблока «Чемпион» подходят классические грунтозацепы, изготовленные из металла. Размеры грунтозацепов могут быть разными, в зависимости от диаметра мотоблочных колес, например: 330, 380, 560, 450, 390, 370, 500 мм.

Плуг

Плуг — универсальное навесное оборудование, без него процесс вспашки невозможен. Самые распространенные виды плугов для мотоблока: классический типа «Крот», «Зубр», для более качественной вспашки можно применять плуг Зыкова (некоторые «самоделкины» изготавливают подобные орудия самостоятельно, по чертежам, найденным в интернете). Другие типы плугов для «Чемпион»: поворотный и классический, однокорпусный, с лемехом и без и т.д.

Снегоуборщик, отвал-лопата

Снегоуборщик или, как его называют по-другому, снегоуборочная приставка — незаменимое навесное оборудование для зимней эксплуатации мотоблока. Оно обходится дороже, чем любое другое и стоит практически как маленький культиватор. Однако наличие снегоуборщика сделает ваш мотоблок действительно универсальной машиной.

Снегоуборочная приставка Champion ST1170E

Модели снегоуборочных приставок для «Чемпион»: st656, st556, st762e, ste1650, st1170e гусеничный. Если владелец намерен использовать снегоуборщик как отдельную технику, производитель предлагает для приобретения самоходную снегоуборочную машину st861bs.

Картофелекопалка и картофелесажалка

Картофелекопалки «Чемпион» устанавливаются на соответствующие мотоблоки через сцепку. Если посадочные отверстия для этого навесного оборудования от других производителей совпадают с агрегатом данной торговой марки, их можно также использовать, хорошо закрепив и убедившись, что картофелекопалка зафиксирована должным образом.

Модели картофелекопалок: BC8713, C3040 C3040 и другие от Champion.

Картофелесажалки «Чемпион»: можно использовать любые картофелесажалки, подходящие по способу крепления, например «Заря-К», «Веприк», «АПК-Ц», КСН-1, «Форте» и другие.

Выбор аппарата

В первую очередь в техническом руководстве отмечается, на какие работы рассчитан культиватор, и каковы технические параметры. Понятно, что широкозахватные агрегаты быстрее выполнят основную работу и будут успешно работать с навесами. Но это мощные профессиональные машины, с большим весом, требующие мужской физической силы.

Узкие культиваторы оптимально использовать в теплице, для нарезания грядок и вспашки малых участков.

Культиваторы бензиновые Чемпион мобильны, легко заводятся и работают в любую погоду. Узкие культиваторы прекрасно справятся с обработкой приствольных кругов и полос.

Есть в линейке универсальные модели, которые можно приспособить к любым видам земляных работ, используя навесные орудия труда.

Общие сведения, назначение и особенности конструкции

Чемпион ВС 5712 приятно относить к классу культиваторов среднего класса. Техника выглядит очень достойно на фоне конкурентов, и ничем не хуже более дорогих аналогов. При этом российская модель доступнее более дорогих аналогов – во многом благодаря использованию более дешевых, но довольно качественных материалов

Обратим внимание, что модель ВС 5712 считается одной из самых флагманских среди всей продукции «Чемпион», и уступает только модели ВС 6712. Например, преимущества рассматриваемого культиватора по сравнению, к примеру, с компактной электромоделью EC 1400, заключается в способности работать на сравнительно больших участках

Среди основных задач, на которые рассчитан культиватор, выделим культивацию и окучивание почвы, вспахивание грунта, скашивание травы и кустарников, работу с фрезами и грунтовыми зацепами, транспортировку грузов и перекачивание воды. Исходя из этого, очевидно признать тот факт, что колоссальные возможности мотоблока ограничены скорее потребностями владельца, нежели функциональностью самой машины.

Чемпион ВС 5712 может похвастаться выдающимися характеристиками на фоне компактных «Чемпионов». К примеру, культиватор рассчитан на ширину обработки до 850 мм, а глубина может достигать 300 мм. Для сравнения, у машин классом ниже эти показатели не превышают 240 и 220 мм соответственно. Кроме того, в базовую комплектацию ВС 5712 входят четыре фрезы, которые можно доукомплектовать еще четырьмя фрезами.

Обратим внимание, что модель ВС 5712 считается весьма тяжеловесной, и поэтому оснащается коробкой передач с реверсом, который необходим для извлечения техники задним ходом – в том случае, если культиватор зарылся в грунте, и способен выехать передним ходом. И все же, такие случаи бывают редко, так как модель обладает достойной геометрической проходимостью

Этому способствуют большие пневматические колеса с особым рисунком протектора.

Культиватор Чемпион ВС 5712 имеет удобную и эргономичную рукоятку, на которую вынесены ключевые органы управления – КПП, тормоз, реверс, сцепление, газ и т. д. При необходимости рукоятку можно демонтировать, чтобы ее не повредить при переноске.

Техническое обслуживание и ремонт культиватора

В комплекте к культиватору Чемпион, купленному в дилерском центре, имеется паспорт на технику, гарантийный талон и инструкция по обслуживанию. Там описаны шаги по расконсервированию оборудования перед работой, и сроки технического обслуживания вашего агрегата. Компания выпускает модели:

  • имеющие двигатели внутреннего сгорания с разным расположением коленвала, двух и четырехтактные;
  • сцепление может быть ремённое или через муфту;
  • редуктор применяют червячный, цепной и клиноременный.

Инструкция к культиватору Чемпион пишется под комплектацию конкретной машины.

Даже следуя инструкции, необходимо иметь минимальные навыки ремонта техники, оснастку, прокладки и запчасти под рукой. Но если есть сомнения в работоспособности мотора и редуктора, лучше воспользоваться услугами специалистов.

Покупая технику в дилерском центре, заранее нужно побеспокоиться о расходниках. Так, ремень на культиватор Чемпион необходимо приобрести сразу. Деталь работает под нагрузкой, растягивается даже при соблюдении соосности. При перекосах и расцентровке он может быстро порваться.

В запасе ремень должен быть всегда, приобрести его и смазку для редуктора нужно заблаговременно.

Инструкция по эксплуатации и ремонту мотокультиватора Чемпион

Первый пуск и обкатка:

  1. Обязательно проверить уровень масла и наличие топлива в баке.
  2. Перевести рычаг газа в крайнее правое положение.
  3. Тянуть ручной стартер до ощущения сопротивления в коленном вале. Затем медленно опустить вниз. Снова потянуть до момента зацепления в стартере и резко потянуть ручку стартера до запуска двигателя. После медленно вернуть ручку на место.
  4. По мере прогрева двигателя переместить рычаг газа во второе положение, а затем третье (холостой ход).
  5. Для остановки двигателя следует перевести рычаг в положение 3, а через минуту — 4. При экстренной остановке перевести рычаг сразу в положение 4.

Внимание! Работа на холостых оборотах более 5 мин приводит к неисправности техники. В первые 5 часов работы нового оборудования происходит обкатка запчастей мотокультиватора «Чемпион»

На этом этапе важно соблюдать основные правила, чтобы увеличить срок эксплуатации мотокультиватора:

В первые 5 часов работы нового оборудования происходит обкатка запчастей мотокультиватора «Чемпион»

На этом этапе важно соблюдать основные правила, чтобы увеличить срок эксплуатации мотокультиватора:

  • не работать длительное время на максимальных оборотах — такая нагрузка особенно негативно сказывается в жаркое время и при высокой запыленности;
  • не производить обкатку на среднем и холостом ходу, а также без нагрузки;
  • после 5 часов работы обязательно поменять масло, пока двигатель не остыл.

При соблюдении данных рекомендаций производитель гарантирует более качественную и бесперебойную работу в дальнейшем.

Культиватор Чемпион, описание и характеристики

При производстве культиваторов «Чемпион» используются два вида сцепления: ременное и муфта. В соответствии с этим используются цепной и червячный типы редукторов. Исходя из мощности двигателя, культиватор способен обработать как небольшой участок, так и большое поле. Самая простая модель культиватора способна обрабатывать землю на ширину 24 см, и в глубину на 22 см. Для самой мощной модели используются другие стандарты: 85 и 30 см соответственно.

Простые модели культиватора используют только одну переднюю скорость. Мощные культиваторы имеют возможность использовать заднюю скорость, облегчающая управление и маневрирование культиватором. Количество устанавливаемых фрез колеблется от 4 до 6.

Двигатель мотокультиватора «Чемпион»

Бензиновые культиваторы «Чемпион» пользуются двигателями двух видов: «Чемпион» и «Хонда». Средняя мощность таких двигателей находится в пределах от 1,25 кВт (1,7 л.с.) до 4,8 кВт (6,5 л.с.). Соответственно изменяется рабочий объем цилиндра: 42,7 — 195 см.

Приобретая культиватор необходимо помнить, что вес модели на прямую влияет на ее мощность. Поэтому если с культиватором будет работать человек, не обладающий большой физической силой, то нужно компромисс между удобством и мощностью при эксплуатации. Культиваторы «Чемпион» производятся весом от 16 до 50 кг.

Работа культиватора Чемпион

Давайте рассмотрим как работает культиватор Чемпион ВC 5602. Это мощный и увесистый агрегат, производительность которого расширяется благодаря использованию многообразных орудий-насадок. Эргономическая конструкция, сочетаясь с массой аппарата позволяет культивировать или пахать тяжелую почву. Для этого используют стандартные фрезы.

Также конструкцией предусмотрено использование навесного оборудования: плуга, грунтозацепов, насадки для выкапывания корнеплодов и др. Благодаря своей универсальности, культиватор Чемпион поможет решить массу задач на приусадебном участке. Этот аппарат превосходно заменит разнообразный ручной инвентарь, такой как мотыга или лопата.

Большой вес культиваторов Чемпион, заставил производителей оснастить его реверсом. Это позволяет избежать проблем с маневрированием, и при извлечении аппарата из грунта, если он буксует. Активное использовании трансмиссии не будет причиной поломки, потому что ее конструкция сохранила безотказность и простоту. Установленный четырехтактный мотор обеспечит быстрое и качественное выполнение всех работ. Обладая большим ресурсом, эта модель агрегата позволит сэкономить средства на комплектующих и горюче-смазочных материалах.

Люди, не имеющие опыта работы с техникой, выбирают культиватор Чемпион, из-за его простоты и легкости в использовании. Интуитивно понятное управление, не требующее длительной подготовки. Благодаря продуманной конструкции обеспечивается плавный и легкий ход.

Работа на культиваторе не вызывает усталости, потому что от человека не требуется большого напряжения. В передней части корпуса установлены дополнительная ручка и складывающаяся рукоятка, которые облегчают перенос модели. Два удобных ролика, также помогают перемещать культиватор. Небольшой размер агрегата позволяет избежать проблем с хранением зимой.

Некоторые модели из линейки мототехники Чемпион

Культиватор Чемпион 243 считается младшей моделью. Используется двухтактный двигатель Champion GC243 1,25 кВт. Он оборудован 4 фрезами для вспашки полоски 24 см при глубине 220 мм. Регулированием колес можно получить меньшую глубину вспашки. Двигатель запускается ручным стартером. Односкоростная модель имеет цепной привод и ременное сцепление. Для приготовления топливной смеси используется бензин АИ92 и масло синтетическое API TC-3, JASO FD, пропорция 1:50. Весит агрегат 18 кг.

Культиватор Чемпион 5602 справится с большим объёмом работ. Он с легкостью вспашет 20 соток залежной земли, с захватом 55 см. Глубина рыхления при этом будет 300 мм. Четырехтактный бензиновый двигатель Champion 1P 65F OHV имеет верхнее расположение клапанов, что делает работу двигателя менее шумным. Мощность мотора составляет 5,5 л. с. Обороты фрез регулируются на ручной панели. Продемонстрируем работу культиватора Чемпион на видео:

Запуск производится стартером легко, в конструкции использован поплавковый карбюратор, а шкив стартерной катушки увеличен в сечении. Механический декомпрессор позволяет моментально выйти на рабочую мощность. Вал, выполненный из композита, несколько снижает шумность. Культиватор имеет реверс, складные ручки и весит 44 кг.

Описание культиватора Чемпион 5712, относящегося к классу универсальных машин начнём с удобного пользования мощной машиной. Две скорости вперёд и одна назад делают возможным применять любые навесные орудия. Низкий центр тяжести добавляет устойчивости и позволяет работать на склонах. Регулировать ширину захвата обрабатываемой полосы можно съёмными фрезами на 30, 55, 85 см. В комплекте поставки 6 фрез. Максимальная глубина рыхления 35 см, но ее можно регулировать сошником.

Всю эту техническую мощь обеспечивает четырехтактный двигатель собственного производства с объёмом камеры сгорания 196 см 3 , что дает на выходе 6,5 л.с. мощности. Универсальные машины этого класса используют различное прицепное оборудование.

Имеющий ту же оснастку и класс, культиватор Чемпион 6712 весит всего 49 кг, это на 8 кг легче, чем у ВС 5712. Пользователи за работоспособность и малый вес любовно называют «Чемпиончиком» и «помогатором». Они и столь малый вес модели объяснили. Часть шестерён и роликов изготовлено из полимеров, поэтому и шум гасится лучше. Освоена пользователями и конструкция вала редуктора, за счёт удлинения на 3 см к нему цепляются культиваторы от другого мотоблока. Регулируемый руль, две скорости и реверс делают модель удобной в применении с комплектом навесов.

Самый тяжелый культиватор Чемпион 7712 из серии универсалов весит 52,5 кг. Его фрезы вгрызаются даже в целинную землю. Но благодаря регулируемой ширине захвата, он может работать в междурядьях с навесными орудиями. Норма обработки, 20 соток в день. Агрегат сбалансирован и устойчив на ухабах и склонах. Двигатель с воздушным охлаждением почти не греется. Рукоятка регулируется в двух плоскостях и снимается при перевозке.

Выбирайте помощника, пользуясь объективными данными о технике и отзывами пользователей.

Модельный ряд

Семейство мотокультиваторов Champion, насчитывает 11 модификаций. Рассмотрим технические характеристики некоторых представителей этой серии.

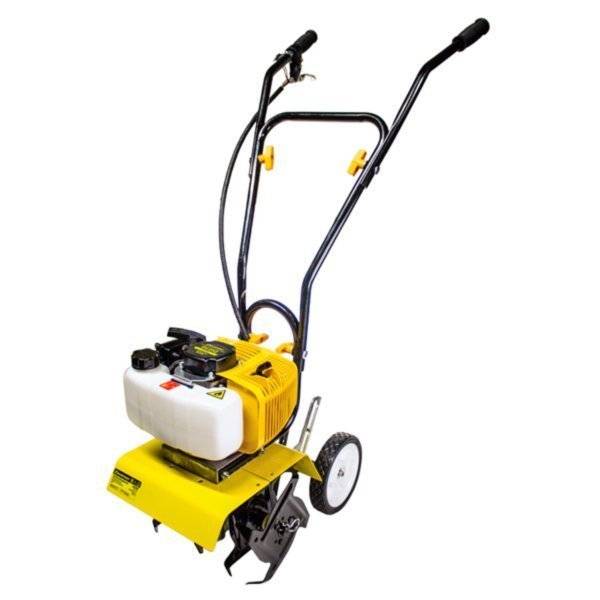

GC 243

Champion GC 243

Это единственная модель, где в качестве силовой установки используется двухтактный бензиновый двигатель. В качестве топлива здесь используется смесь бензина АИ-92 и масла JASO FD в соотношении 50:1 соответственно.

Культиватор вспахивает почву на ширину до 240 миллиметров, при этом глубина заглубления фрезы составляет 220 мм

Обратите внимание, что при желании, глубину рыхления можно уменьшить до 150 миллиметров, благодаря регулируемым колёсным шасси

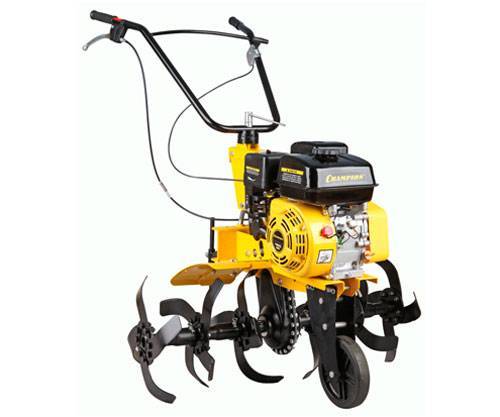

BC 5712

Champion BC 5712

Здесь используется четырехтактный бензиновый двигатель G200H, мощностью 6.5 л. с. Вместительность топливного бака составляет 3.6 литра. В схему трансмиссии включён цепной редуктор в сочетании с ременным сцеплением.

Одноступенчатая коробка передач обеспечивает культиватору одну переднюю скорость и реверс. Масса данной модели составляет 57 килограмм.

Чемпион BC 6712

Эта модель также оснащены 4-х тактным двигателем G200F OHV, мощностью 6.5 л. с. Двигатель одноцилиндровый с рабочим объёмом цилиндра – 196 см3.

Из особенностей можно отметить съёмные, регулируемые рукояти рулевого управления, и воздушное охлаждение двигателя. По сути, это усовершенствованный вариант предыдущей модели.

Технические возможности

По умолчанию, все мотокультиваторы «Чемпион» предназначены для обработки почвы и выполняют следующие предпосевные виды работ:

  • рыхление, крошение, перемешивание верхнего плодородного слоя почвы;
  • одновременную подрезку корней сорняков;
  • заделку удобрений;
  • выравнивание поверхности грунта.

При достаточном весе и мощности, любой культиватор «Чемпион» можно использовать как мотоблок, к которому крепится дополнительно навесное оборудование для выполнения:

  • глубокой вспашки грунта;
  • нарезания борозд и грядок;
  • окучивания, боронования;
  • посадки и сбора урожая;
  • поливочных работ;
  • транспортировки грузов.

Такие агрегаты целесообразно использовать при возделывании целинных и обширных фермерских угодий. Зачастую применяются на профессиональном уровне, позволяя повысить производительность труда и значительно сэкономить время.

Принцип работы

Основные виды работ выполняются с помощью почвофрез, приводимых в движение бензиновым или электрическим двигателем. Они представляют собой вращающиеся ножи, закрепленные на ведомом вале редуктора, перпендикулярно поверхности почвы. Устойчивость мотокультиватора обеспечивается опорными колесами.

Управление культиватором «Чемпион» осуществляется с помощью двух высоких рукоятей и рычагов переключения передач.

Champion BC 7712 – особенности и преимущества

Мотокультиватор Чемпион BC 7712 пользуется спросом благодаря компактности, хорошим рабочим показателям и не высокой стоимости. Культиватор Champion оснащается съемными ручками, что позволяет складывать его в багажник авто. Для удобной перевозки по участку модель можно оснащать опорным колесом. Другие особенности мотокультиватора Champion BC 7712 включают в себя:

  • 4-тактный бензиновый мотор, мощностью 6,5 л. с.;
  • Эффективная воздушная система охлаждения;
  • Небольшой вес – всего 52,5 кг.;
  • Возможность двигаться, как вперед, так и назад;
  • Качественные фрезы с повышенным уровнем заточки.

Champion BC 7712 можно успешно применять для вспашки средних и легких грунтов. При необходимости она используется для обработки целины, но при этом нужно постоянно следить, чтобы мотор не перегревался.

Глубина вспашки культиватором составляет 30 см. Ширина не регулируется, и составляет не более 85 см. В комплектацию мотокультиватора Champion BC 7712 входит опорное колесо, 4 острые фрезы, гарантийный талон инструкция по эксплуатации.

Модельный ряд

Компания выпускает солидный модельный ряд культиваторов с разными техническими характеристиками, в большом ценовом диапазоне, различного предназначения, что позволяет потребителю сделать оптимальный выбор, исходя из конкретных потребностей.

На бензиновые культиваторы Champion устанавливаются двигатели Honda, Briggs&Stratton и собственного производства Чемпион, мощностью 1,7-7 л.с. Вес моделей напрямую связан с мощностью машин, варьируется в пределах 16-50 кг, количество фрез может быть 4-6.

В конструкции используются редукторы:

  • клиноременные,
  • червячные,
  • цепные.

Легкие культиваторы

К группе легких бензиновых культиваторов Champion с односкоростной трансмиссией относятся модели ВС 4311, ВС 4401. Их отличает мощность 3,5-4 л.с., вес до 31 кг, ширина вспашки 20-40 см. Версии ВС 5511 и ВС 6611 считаются средними, их масса до 50 кг, ширина вспашки регулируется 30-85 см. Применяются на даче, небольшом приусадебном участке площадью 7-10 соток.

Модификация с двухтактным двигателем – это легкий Champion GC 243. Он оснащен двумя колесами, которые устанавливаются в 3-х положениях, обрабатывает землю на ширину 24 см, глубиной 22 см, имеет одну переднюю скорость.

По отзывам, Чемпион GC 243 является одной из популярных моделей благодаря хорошей функциональности и малому весу – всего 15 кг. Аналогичными характеристиками обладает мотокультиватор Champion GC 252 мощностью 1,9 л.с., который, благодаря 2-хтактному двигателю, удобен в эксплуатации на крутых склонах.

Средние и тяжелые культиваторы Чемпион

Группа более мощных бензиновых культиваторов 5,5-6,5 л.с.: Чемпион ВС 5602/BS, ВС 8713, ВС 6612Н, ВС 5712, ВС 7712. Машины имеют большую ширину вспашки до 88 см, оснащены одной или двумя передними передачами, имеют массу до 70 кг. Задняя скорость обеспечивает хорошую маневренность.

Культиваторы Champion ВС 6712

Champion ВС 6712 – популярная модель, отличается вместительным топливным баком, имеет в комплекте 6 фрез. Благодаря мощности 6.5 л.с., эффективно работает с различными навесными инструментами на больших участках.

Устройство, основные узлы и органы управления культиватора Чемпион:

Устройство, основные узлы и органы управления культиватора Чемпион:

Размеры Д х Ш х В (мм) в состоянии транспортировки  600х420х740
Размеры Д х Ш х В (мм) 1240 х 820 х 870
Скорость вращения ножей (об/мин) 130
Ширина захвата(мм) 300-550-850
Глубина захвата(мм) 330
Тип передачи Ремень+Цепь
Передача переднего/ заднего хода 1/1
Вес (кг) 49
Объем масла в картере, (л) 0,6
Передаточное число редуктора 30:1
Двигатель
Модель G200F
Тип Одноцилиндровый, 4-тактный с воздушным охлаждением, горизонтальный вал, верхнеклапанный (OHV)
Номинальная мощность (кВт/л.с. при 3600обор./мин) 4,1/6,5
Максимальный вращающий момент (Нм/ при 2500 обор./мин.) 12,4
Объем топливного бака(Л) 3,6
Расход топлива (г/кВт-ч) ≤395
Холостой ход ( обор./мин.) 1400±150
Поршень диаметр/ ход (мм) 68*54
Рабочий объем двигателя ( см3) 196
Компрессия 8.5
Тип смазки Разбрызгивание
Тип запуска Ручной
Тип зажигания Электронное
Свечи зажигания F7RTC или её эквиваленты (Champion-RN6YC, NGK- BPR7ES, Bosch- WR5DC)

Электрические культиваторы

Отдельно стоит остановиться на электрических культиваторах Champion, ведь каждая популярная торговая марка обязательно имеет в своем арсенале такие агрегаты.

Champion EC 750 (7 кг) и EC 1400 (11 кг) мощностью соответственно 0,75 кВт и 1,4 кВт, оснащены 4 фрезами, отличаются низкой стоимостью, экологичны, удобны для работы в ограниченном пространстве, теплицах, требуют минимум физических усилий при работе.

Обслуживание

Во избежание поломок мотокультиватора «Чемпион», необходимо провести подготовительные работы перед началом эксплуатации

Также важно периодическое сервисное обслуживание, которое проводится согласно графику

Важно! Отремонтировать по гарантийному талону неисправности, возникшие при невыполнении данных предписаний не получится. Обслуживание культиваторов «Чемпион» включает в себя:

Обслуживание культиваторов «Чемпион» включает в себя:

  • перед началом работы проверить крепежные детали и уровень масла, а также наличие смазки в редукторе;
  • каждые 50 часов менять моторное масло (при этом первые две замены производить после 5 и 25 часов работы);
  • каждые 50 часов подлежит обслуживанию воздушный фильтр, свечи зажигания и приводные ремни;
  • каждые полгода проверять все фильтры и смазку в редукторе;
  • каждый год проверять регулировку клапанов и оборотов двигателя.

Внимание! Запчасти для ремонта культиватора Champion лучше всего покупать оригинальные, в специализированных магазинах

Навесное оборудование

При наличии вспомогательных навесных устройств мотокультиваторы Чемпион превращаются в многофункциональные агрегаты. С подключенными дополнительными приспособлениями сельхозмашины обеспечивают:

  • Фрезы – в зависимости от количества установленных фрез регулируется ширина вспашки почвы. Возможна установка фрез разного диаметра.
  • Плуг – применяется для обработки целинных земель, сложных грунтов.
  • Картофелекопатель – навеска используется для механизированного сбора картофеля.
  • Окучник – выполняет окучивание посадок, нарезает борозды.
  • Полольник-рыхлитель – необходим при прополке междурядий от сорняков, для рыхления почвы.
  • Грунтозацепы – служат для улучшения проходимости агрегата при вспашке.
  • Тележки, миниприцепы – предназначены для транспортирования различных грузов.
  • Удлинители осей – приспособления для расширения колесной базы культиваторов Champion.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
