Газонокосилка своими руками

Изготовление каркаса

На первом этапе самостоятельного изготовления косилки для травы выполняется каркасное основание для расположения моторной части. Для каркаса можно использовать относительно толстую фанеру, но оптимальным вариантом станет металлический лист с минимальными показателями толщины 3,0-3,5 мм. Такой материал обладает хорошей устойчивостью к любым деформирующим воздействиям.

Газонокосилка с металлическим каркасом

Габариты каркаса определяются с учетом длины ножа и шириной агрегата, но наиболее удобной в эксплуатации является газонокосилка размером не более 0,5-0,6 м. Для изготовления необходимо вырезать из листового материала квадратный элемент, стороны которого соответствуют ширине изготавливаемого устройства. В центральной части заготовки потребуется проделать отверстие для установки мотора.

Фиксировать фланцевый двигатель к каркасному основанию нужно с направлением вала вниз, а «ушки» мотора позволяют выполнить дополнительное крепление к каркасу агрегата.

Другие варианты

Есть множество других агрегатов, из которых можно изготовить триммер для травы. В качестве основы используют пылесос, дрель или бензопилу.

Из пылесоса

При изготовлении самодельного триммера из двигателя пылесоса последний монтируют на штангу. Ножи устанавливают на вал двигателя и закрывают их защитным кожухом. Вместо ножей можно использовать металлический диск с леской. Двигатель также закрывают кожухом, это защитит его от пыли и грязи. Чтобы создать дополнительное охлаждение, нужно установить охлаждающее устройство. Его изготавливают из диска с выгнутыми лопастями (вентилятор) и монтируют его под шайбу, через которую проходит леска для триммера. Воздух внутрь попадает сверху через шланг и охлаждает двигатель.

Из дрели

Если нужно быстро сделать триммер, то в этом поможет дрель. Для этого из металлической пластины изготавливают нож и затачивают его. Затем в центре проделывают отверстие, вставляют болт и фиксируют гайкой. Готовый нож вставляют в патрон дрели и аккуратно зажимают.

Его изготавливают из пластиковой трубы и надевают на корпус инструмента.

Из бензопилы

Так как двигатель бензопилы тяжелый, то из него нельзя сделать триммер с нижним приводом, но можно изготовить газонокосилку на колесиках. Процесс изготовления:

  1. Вначале из уголка 25×25 мм делают тележку. Ее размеры — 500×600 мм.
  2. По углам конструкции устанавливают колеса.
  3. Газовый трос и топливный шланг удлиняют.
  4. Шину и штурвал откручивают. Из водопроводной трубы делают ручку, на которую монтируют штурвал.
  5. При установке двигателя на раму вал должен располагаться в нижней части конструкции. При этом редуктор находится с разворотом в 90°C.
  6. Затем на вал инструмента монтируют режущий узел.

Инструмент готов. Чтобы с ним легче работалось, можно приобрести в магазине плечевой или ранцевый ремень для триммера.

Режущая часть

Самодельную косилку можно оснастить покупным ножом — это не сильно скажется на затратах. Если же решено и этот элемент делать своими руками, учитывают следующее:

  1. Геометрические параметры ножа: длина: 30 – 50 см, ширина: 2 – 3 см и толщина: 2 – 3 мм. Чем длиннее нож, тем более производительной будет косилка, что актуально для больших площадей. Но нельзя забывать и о мощности: нож максимальной длины исправно работает только с двигателями мощностью от 1,5 кВт.
  2. Отверстие необходимо просверлить строго по центру, чтобы нож был сбалансирован. На высоких оборотах дисбаланс вызовет вибрацию с последующим разрушением вала и двигателя.
  3. В центре ножа соосно с отверстием крепят короткий жестяной цилиндр, подходящая заготовка — консервная банка. Без такого кожуха трава будет наматываться на вал.
  4. Режущую кромку обтачивают под углом в 60 градусов, при меньшем угле она быстро затупится.
  5. Края без режущих кромок, то есть заднюю сторону каждой половины ножа, подгибают с целью обеспечить при помощи обдува очистку косильного щита от травы.

Применяют два варианта ножа:

  1. Цельнополосовой: изготавливается целиком из полосы инструментальной стали. Для обработки ее нужно размягчить путем отпуска: заготовку нагревают в печи и затем дают медленно остыть вместе с печью. Выполнив обработку, деталь подвергают закалке и затем производят заточку режущих кромок.
  2. Составной: из инструментальной стали делаются только концевые части ножа длиной 5 см, то есть его рабочая часть. Срединная часть, то есть основа, изготавливается из обычной недорогой стали. Все компоненты скрепляются болтами.

Второй вариант сложнее в исполнении, но имеет преимущества:

  • дешевле стоит;
  • при ударе о камень один болт срезается, и режущая часть отгибается, тогда как цельнополосовой нож в такой ситуации может повредить вал и двигатель.

Оснащают газонокосилки и ножами в виде диска. При встрече с камнем они не ломаются, а только тупятся.

Приделывание защитного кожуха

Дополнительная защита вала движка обеспечивается посредством простого металлического кожуха. В качестве рамы и крышки для ножей используется рукоятка и косильный защитный элемент, который делает работу самодельной газонокосилки комфортной и безопасной. Чаще всего щит своей формой схож с траекторией ножа и имеет небольшие зазоры.

Самым удачным решением является использование готовой формы, которая может быть представлена металлической миской, донышком от алюминиевой кастрюли или сковородой достаточного диаметра.

Устройство бензиновой газонокосилки

Оправа для резаков может быть изготовлена с применением стального уголка или металлических труб, а платформа в этом случае оформляется из доски, плотной фанеры или стали.

Фиксация защитного кожуха для ножа осуществляется вокруг резаков, что позволяет сделать работу косильщика безопасной, а также предотвращает попадание твердых предметов в режущие элементы.

Травокосилка на основе бензопилы

Бензопила – это инструмент, любимый в народе. Для нее создали огромное количество съемных агрегатов – от насадки культиватор до бура. Существуют и другие варианты ее использования. Одним из них может быть триммер, а точнее — газонокосилка на колесах, так как большой вес не даст держать такую сборку в руках.

Тележка

Исходя из размеров инструмента, делается тележка. Она может выглядеть в форме металлической рамки с колесами по углам и ручкой для перемещения. Наиболее удобное количество колес, по отзывам специалистов, – 4. Это улучшает маневренность. Внутрь крепится бензопила со снятым штурвалом и шиной так, чтобы вал оказался смотрящим вниз. На ручку будущего триммера крепится штурвал и удлиняется трос для возможности заводить устройство, не наклоняясь.

Механизм кошения

Наибольшая сложность в изготовлении травокосилки из бензопилы заключается в механизме кошения. Чтобы его сделать, потребуется сварить специальную насадку. Для этого нужно взять две металлических трубы длиной 40 см и диаметром 50 и 58 мм. Трубка меньшего диаметра приваривается к звездочке двигателя. После этого она вставляется внутрь большей по диаметру трубы и крепится болтами с контргайками. Это делается для того, чтобы была возможность регулировать высоту ножей. Если эта опция не требуется, можно обойтись одной трубой.

Ко второй части трубы приваривается нож. В силу высокой производительности двигателя можно сделать режущий диск из металла толщиной 4 мм и диаметром до 180 мм. К диску крепятся болтами ножи длиной 120 мм и шириной 30 мм. Отличным материалом для их изготовления послужит старая двуручная ножовка. Подобный режущий блок подойдет для высокой и густой травы — мощности двигателя хватит, чтобы с ней справится, а ножи при этом не будут быстро тупиться и приходить в негодность.

Усиленная конструкция с двумя ножами

Чтобы увеличить ширину обрабатываемого участка за один проход, можно сделать конструкцию с двумя ножами. В этом случае к коленчатому валу крепится шкив или звездочка. Используя ранцевый ремень или велосипедную цепь, передается крутящий момент на вал ножа. При этом режущие части разносятся спереди по бокам. А каркас в данном случае выполняется так, чтобы до передних колес режущие элементы не доставали. Они крепятся с помощью подшипников и также имеют шкив или звездочку.

Звездочка и шкив подбираются таким образом, чтобы вращение ножей осуществлялось со скоростью 500 оборотов в минуту – это обеспечивает ровный срез. Угол заточки ножа оптимально делать 60 градусов, в противном случае его потребуется часто подтачивать заново. Длина ножей подбирается, исходя из ширины несущей конструкции, таким образом, чтобы при вращении между ними оставался минимальный зазор. Противоположная острию часть загибается под небольшим углом, что делает ее своеобразной лопастью. Это дает обдув – трава не будет налипать. Нож не следует крепить намертво, чтобы при попадании камней он менял свое положение, так как проще вернуть его на место, чем выполнить ремонт двигателя или вала.

Материалы и инструменты

Устройство собирают из таких компонентов:

  1. Электромотор. Требуется агрегат помощнее, так что желательно раздобыть старый пылесос советского производства. Например, марки «Буран» или «Ракета», оснащаемых электродвигателями мощностью 300 Вт и более.
  2. Текстолит. Пластина из этого материала используется в качестве несущей основы для установки мотора с ножом и колес. Размер — примерно 260х180 мм, толщина — 10 мм. Выбор в пользу текстолита объясняется его диэлектрическими свойствами — его применение снижает вероятность поражения электротоком. За неимением текстолита используют стальной лист толщиной в 3 – 4 мм, а еще лучше — большую сковороду, миску или днище от кастрюли или выварки. Такая основа имеет снизу борта, не позволяющие срезанной траве разлетаться во все стороны.
  3. Колеса. Используются колеса от тачки, складской тележки или детской коляски. Если коляска имеется в сборе, можно позаимствовать шасси целиком — тогда лишь останется закрепить на нем несущую основу с двигателем.
  4. П-образная ручка. Шасси от коляски ручкой уже оснащено, в остальных случаях ее можно изготовить из пластиковой трубы, металлической тонкостенной трубки или деревянных реек. На металлической ручке в том месте, где за нее берется пользователь, нужно закрепить резиновую накладку, например, из поливочного шланга, которая за счет диэлектрических свойств снизит вероятность поражения электротоком.
  5. Кнопка включения. Рекомендуется использовать самовозвратную кнопку, то есть такую, которая при отсутствии усилия со стороны пользователя автоматически переключается в положение «выключено». С ней газонокосилка получится максимально безопасной: если пользователь, оступившись, упадет или в какой-нибудь иной внештатной ситуации аппарат сразу выключится и нож остановится.
  6. Пластиковая бутылка либо жестяной лист толщиной 1 мм. Эти материалы понадобятся для изготовления кожухов, защищающих двигатель и элементы электроники от пыли и кусочков травы.
  7. Стальной уголок. При использовании металлической несущей основы из уголка делают раму для двигателя.

Понадобится и провод с вилкой. Вот что от него требуется:

  • гибкость: ею обладают провода с медными жилами;
  • наличие 3-й жилы для заземления;
  • длина, позволяющая достигать дальнего угла газона.

Колеса или шасси подбирают с учетом двух факторов:

  1. Диаметр: чем он больше, тем меньше усилий потребуется для перемещения газонокосилки. Но при этом нужно так сконструировать аппарат, чтобы нож располагался в 5 – 6 см от земли. При такой высоте срез выполняется ровно и газон выглядит аккуратно.
  2. Число колес.

Обычно рассматривают два варианта:

  • два колеса: при таком исполнении косилкой легко маневрировать, так что становятся доступными узкие и труднопроходимые участки. Но сложно постоянно держать нож в горизонтальном положении.
  • три колеса: не столь маневренный вариант, но зато устойчивый: нож постоянно расположен горизонтально. Третье колесо устанавливают сзади. Удобно, если оно поворачивается вокруг вертикальной оси.

Подходит и 4-колесное готовое шасси, но специально устанавливать на несущую основу 4 колеса нерационально, поскольку в сравнении с 3-колесным такой вариант никаких преимуществ не имеет.

При отсутствии готовых колес их вырезают электролобзиком из пластика или дерева.

Инструменты нужно подготовить такие:

  • сварочный инвертор с электродами;
  • болгарка с дисками для резки металла;
  • дрель с набором сверл по металлу;
  • электролобзик (если нет готовых колес);
  • паяльник;
  • отвертки и гаечные ключи;
  • плоскогубцы;
  • молоток;
  • керн, чертилка;
  • рулетка, линейка;

Для разметочных работ пригодится мел или маркер.

Нож для газонокосилки

В современных газонокосилках режущая часть представлена прочной толстой полимерной нитью (леской).

Можно приобрести такую в магазине и применить в самодельном устройстве, прикрутив ее к отрезку стальной полосы с отверстием посредине (надевается на вал двигателя).

Если приобрести леску нельзя, пытаться заменить ее проволокой бесполезно: как показал опыт, проволока из-за значительного растягивающего усилия в сочетании со знакопеременными нагрузками при ударах о траву быстро обрывается. Следует изготовить нож из пилы или ножовочного полотна.

В ходе изготовления придерживаются таких правил:

  1. Твердую инструментальную сталь, из которой изготовлено полотно, размягчают при помощи отпуска, вследствие чего она становится легкообрабатываемой. Для отпуска заготовку нужно нагреть до высокой температуры и дать ей медленно остыть (обычно изделие остывает вместе с печью). После изготовления ножа его нужно будет снова закалить, то есть нагреть и быстро остудить.
  2. Длину ножа выбирают из диапазона от 30-ти до 50-ти см. При большей длине производительность косилки возрастает, но повышаются и требования к мощности двигателя.
  3. Режущие кромки затачивают под углом в 60 градусов. При более острых углах заточки нож придется точить чаще.

Вариант самодельной газонокосилки

Кромки располагаются по краям ножа, делать их длиной более 5 – 6 см нецелесообразно.

  1. Местоположение отверстия для вала выверяют с предельно возможной точностью, так как нож должен быть хорошо сбалансирован. Двигатели от пылесосов развивают скорость вращения в 11 – 30 тыс. об/мин и в таких условиях дисбаланс приведет к сильной вибрации с последующим разрушением.
  2. Чтобы сохранить нож при встрече с камнем, его делают составным: к центральному основанию из недорогой конструкционной стали прикручивают болтами с двух сторон режущие части из стали инструментальной. Теперь при столкновении с камнем режущая часть просто повернется, так что нож с каждой стороны примет Г-образную форму. При этом не будут повреждены ни он сам, ни вал мотора.

Также нож во избежание повреждений при ударе о камень можно изготовить в виде диска.

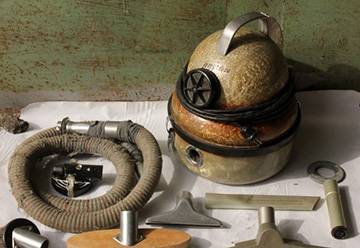

Производство ручной косилки из пылесоса

Вполне реально сделать триммер из старого пылесоса. В данном случае двигатель придется извлечь из корпуса и в таком виде крепить к держателю одним из двух возможных способов. Первый вариант описан в предыдущем пункте – из металла свариваются крепежи по размеру мотора. Защитный кожух вновь можно сделать из пластиковой бутылки.

Но есть и второй способ крепления мотора. В силу того, что двигатель больше по размерам и тяжелее, удобно поместить его на конструкцию с колесами, например, от старой коляски. Как показывает практика, держать на весу за счет мышечной силы триммер, изготовленный из пылесоса, крайне утомительно и неудобно. Самодельная головка для крепления ножа в данном случае не понадобится. Мотор в пылесосе оснащен вентилятором, убрав который освобождается место для установки режущего элемента. Последний делается по аналогии с описанием для триммера из дрели.

Достоинства конструкции

Заняться изготовлением самодельной электрокосилки побуждают несколько причин:

  1. Низкая стоимость устройства в сравнении с аналогами заводского изготовления.
  2. Экологичность электродвигателя. Газонокосилка «на электрической тяге» не продуцирует вредных выхлопов, как бензиновая.
  3. Низкий уровень шума.
  4. Простота эксплуатации: отсутствует необходимость хранить и периодически заправлять топливо.
  5. Компактные размеры.

Но следует быть готовым и к некоторым особенностям:

  1. Электрокосилка не автономна: радиус ее действия ограничен длиной сетевого провода. Но при размерах газона до 12-ти соток этот недостаток особого значения не имеет.
  2. Ограниченная мощность. Бензиновые газонокосилки обычно являются более мощными, причем мощность электрического варианта ограничена еще и возможностями проводки.
  3. Опасность поражения электротоком при работе на влажном газоне.

Самодельный вариант уступает моделям заводского изготовления в следующем:

  • не является самоходным;
  • отсутствует возможность регулировки высоты ножа;
  • не предусмотрена функция сбора травы;

В самодельных конструкциях нет надежной влагоизоляции токоведущих частей.

Техника безопасности при эксплуатации самодельной газонокосилки

Независимо от типа силового устройства, сделанная своими руками газонокосилка является травмоопасной техникой. Существует несколько угроз: травмирование вращающимся лезвием, удар предметом, отскочившим из-под косилки, поражение током или возгорание топливного бака.

Для минимизации рисков во время работы следует строго придерживаться правил безопасности:

  1. Кошение травы выполнять в закрытой обуви и длинных брюках. Для защиты глаз от пыли желательно использовать очки.
  2. Работы выполнять только в условиях хорошей видимости.
  3. Возле включенного агрегата не должны находиться дети и животные. Радиус опасной зоны – 30 м.
  4. Электрической косилкой запрещено подстригать мокрый газон.
  5. При необходимости отлучиться, двигатель следует обязательно обесточить.
  6. Все детали можно очищать или ремонтировать только при выключенном и остывшем механизме.
  7. При облагораживании склона передвигать косилку необходимо вдоль холма, а не вверх-вниз.
  8. Задний ход и перемещение по твердому покрытию выполнять на выключенном двигателе.

Техника безопасности при кошении травы

Тем, кто имеет некоторые навыки сварочных работ, представление об устройстве и принципе работе газонокосилки, не составит особого труда изготовить такую технику собственноручно. Однако действовать надо предельно осмотрительно, ведь незначительная ошибка существенно повышает травмоопасность.

Правила безопасности

Начну с этого раздела дабы напомнить: любая самодельная конструкция газонокосилки может причинить вред здоровью. Особенно актуально это требование для:

  1. электрического оборудования;
  2. вращающихся с большой скоростью деталей механизмов.

Рассмотрим вкратце эти два фактора.

Электрическая опасность триммера

Электроэнергия не думает о вашем здоровье. Она создает путь тока там, где для него предоставлены лучшие условия и меньшее электрическое сопротивление. Получить удар током можно даже от случайных вещей: одежды, окружающих предметов, стоящего автомобиля. В этом нет ничего странного. Надо заботиться о себе, применять средства защиты.

При создании электрического триммера своими руками сразу обращайте внимание на прочность и качество изоляции всех токоведущих частей как внутри двигателя, так и на наружной схеме. Ее монтаж должен выполнять квалифицированный работник

Во время работы самодельный триммер необходимо:

  1. подключать через исправный удлинитель:
  2. обязательно использовать защиту автоматическим выключателем, который спасет вашу жизнь при коротком замыкании в схеме;

не пренебрегать защитой УЗО, которая автоматически прекратит путь тока через ваше тело в случае любого повреждения изоляции оборудования.

Все три перечисленных устройства следует проверить. Они должны отвечать требованиям безопасности по техническим характеристикам, уставкам, быть правильно налаженными.

Помните про общие рекомендации: не работать в сырую погоду и не косить траву газонокосилкой с росой. Влажная среда хорошо проводит электрический ток.

Опасности механической схемы

Коллекторные двигатели развивают очень большие скорости вращения. У пылесосов они могут составлять от 11000 до 30000 оборотов в минуту. Этого вполне достаточно для того, чтобы из-под режущей головки вылетел мелкий камушек, кусок проволоки или щепки, как пуля из винтовки.

Отличие будет в том, что направление пули выбирает снайпер, а камушка из газонокосилки — случай. Куда он полетит предугадать невозможно. Поэтому при работе необходимо:

  • обеспечить устойчивое положение тела, что является общим требованием безопасности при работе со всеми инструментами;
  • защитить себя плотной одеждой из натуральных хлопчатобумажных тканей или джинсовки;
  • надевать на ноги прочную обувь, а не открытые сандалии;
  • пользоваться очками или защитной маской.

Триммер из дрели или болгарки

Принцип создания самодельной конструкции на основе этого инструмента точно такой же, как и в моем случае.

Двигатель крепят на нижнем конце штанги, а рабочий нож изготавливают в виде насадки.

Принцип крепления ножа

Для дрели можно на обычную шпильку накрутить две гайки, стянув их ключами, а плоскость созданного упора использовать для установки ножа.

Крепежная гайка завершит эту конструкцию. Если поставить широкие шайбы, то фиксация будет прочнее. Стопорные гайки можно заменить одной, но ее потребуется приварить. Шпилька обратным концом вставляется в патрон дрели и зажимается, как сверло.

Отверстие ножа необходимо просверлить по центру, а собранной насадке обеспечить хорошую балансировку. Иначе возникнут боковые биения, на которые подшипники дрели не рассчитаны.

Устанавливайте правильное направление вращения ротора переключателем дрели. При включении триммера гайка должна работать на зажим ножа, а не откручиваться. В противном случае нож с острыми кромками может вылететь из крепления.

Насадка для лески триммера

Изготовить своими руками катушку для крепления лески можно, но я смысла особого в этом вопросе не вижу. Проще купить ее в магазине или использовать от поломанного триммера.

Дело в том, что в процессе работы, когда леска укорачивается, ее режущую длину можно восстановить простым ударом вращающейся головки о землю. Эта функция работает при соблюдении точных размеров насадки после сложных механических настроек. А одноразовое крепление лески требует частых выключений триммера для ее замены.

Позаботьтесь в первую очередь о своей безопасности. Для этого:

  • еще раз вспомните правила обращения с электричеством;
  • не работайте без защитных чехлов с открытыми вращающимися ножами;
  • не доверяйте посторонним людям без должной подготовки свои опасные самоделки;
  • при косьбе не отвлекайтесь, но контролируйте рабочую территорию. На нее не допускайте детей, животных, случайных посетителей.

Самодельная газонокосилка помогает прочувствовать все прелести и недостатки электрического скашивания травы, особенности работы подобных устройств, необходимость балансировки центра масс. После приобретения небольшого опыта пользования ею легче выбирать заводскую модель, профессионально подготовленную для длительного применения.

Принципы конструирования самодельной косилки

Перед тем как сделать газонокосилку своими руками, необходимо оценить территорию предстоящего покоса – площадь и рельефность. От этих параметров зависит мощность оборудования, ширина захвата и высота скашивания.

Расчет типа двигателя и его мощности

Для изготовления подойдет практически любой исправный движок от электроинструмента или бытовой техники: стиральной машинки, пылесоса, дрели, бензопилы или болгарки. Оптимальный вариант – асинхронный двигатель мощностью от 500 Вт, число оборотов – порядка 3000 об/мин.

Газонокосилка на основе движка от стиралки

Чтобы уравновесить показатели и преодолеть возрастающее сопротивление, придется устанавливать двигатель более мощный. Например, для кошения травы полосой в 50 см подойдет электродвигатель на 1500 Вт, выдающий 1500 об/мин. С работой справится и силовой механизм на 500 Вт, однако для поддержания нормального качества скоса регулярно придется затачивать ножи.

Оптимальная форма и материал ножа

Самым простым в изготовлении, надежным и достаточно эффективным считается горизонтальный двухлопастный нож, так называемый, пропеллер. Сделать его можно одним из способов.

Способ 1. Цельный резак. Нож вырезается из полосы инструментальной стали. Его длина соответствует величине захвата косилки (30-50 см), а ширина составляет около 20-50 мм. По фронтальной стороне выполняется заточка под углом от 60°, а тыльная часть немного изгибается. Конфигурация пропеллера обеспечивает равномерную укладку скошенной травы.

Цельный нож «пропеллер» для скоса травы

Способ 2. Сборный нож. Два коротких резака (по 60-80 мм) устанавливаются с разных сторон оправки под углом в 180 ° относительно друг друга.

Конструкция и крепление сборного резака

Для фиксации заостренных отрезков используют один или два болта. Первый вариант менее надежный, но имеет существенный плюс – при попадании на твердый предмет резак не ломается, а складывается.

Рекомендации по изготовлению ножа:

  • в качестве материала хорошо использовать полотно для ножовки по дереву или инструментальную сталь толщиной 2 мм;
  • режущие кромки желательно немного загнуть вниз – это снизит наматывание растительности на вал движка;
  • нож должен иметь четкую центровку, в противном случае даже незначительное биение приведет к сильной вибрации и разрушит соединения рабочих узлов;
  • вал двигателя дополнительно следует защитить металлическим кожухом – его роль может выполнять жестяная консервная банка.

Схема раскроя и фиксации сборного ножа

Корпус установки и косильный щит

Рама газонокосилки одновременно выступает оправой для ножа и корпусом, на который крепятся все детали. Самое простое решение косильного щита – использование готовой формы. Например, неглубокий металлический таз, сковорода большого размера или дно от кастрюли. В заготовке достаточно подготовить отверстие для установки вала двигателя.

Оправа под лезвие из днища кастрюли

Если подходящих деталей нет, то раму и оправу для ножей получится изготовить из стальных уголков или труб. Для создания платформы подойдет доска, плотная фанера или металлическое полотно толщиной 4 мм.

Габариты колес и ручки управления

Размер колес зависит от рельефа местности и предпочтительной высоты газона. С точки зрения эстетичности, оптимальная высота «лужайки» – 5-6 см. Если размер колес слишком большой, то трава срезается неравномерно, а низкая посадка платформы затрудняет прохождение газонокосилки по участку.

Количество колес выбирается по усмотрению мастера

При этом важно учесть некоторые нюансы:

  • трех- и четырехколесные модели устойчивы и обеспечивают одинаковую высоту покоса;
  • двухколесная косилка более маневренна, что позволяет срезать траву в труднодоступных местах;
  • при изготовлении газонокосилки на два колеса надо предусмотреть раму, защищающую нож от касания земли;
  • в трехколесных агрегатах два колеса размещаются со стороны рукоятки, а одно спереди – это облегчит разворот газонокосилки.

Самодельная косилка с упором на четыре колеса

Рукоятку для косилки можно наварить из металлической или водопроводной трубы диаметром около 3 см, сделать из черенка лопаты, снять из старой тележки или коляски.

Из пылесоса

Ее изготовление несложно, поэтому под силу любому огороднику.

Главное иметь терпение и нужные детали
:

  • колеса (подойдут от коляски);
  • варочный аппарат;
  • 2 стальных листа;
  • ножовку или старую пилу.

Чтобы газонокосилка, собранная своими руками, двигалась легко, рекомендуется использовать колеса большого диаметра, для которых неровности на участке не страшны.

Для ее изготовления подойдет сталь. На опоре мотор помещают так, чтобы вал был в нижней области.

Осталось его защитить кожухом, толщина которого составляет 1,2 мм. Диаметр же отверстий «защиты» требуется на 4 мм больший, чем диаметр вала. Если размеры вашего участка значительные, нужно подумать об удлинителе, который наматывается на катушку. Еще нужно не забывать, что от земли двигательная установка находиться должна на удалении 3-4 см, чтобы, работая, не повредился аппарат.

На вал двигателя устанавливается металлический диск, который сделать можно из листового металла, приварив затем его к концу вала двигателя. Размерный коэффициент диска составляет 38-40 мм.

Процесс сборки

При изготовлении самодельной газонокосилки действуют в следующем порядке:

  1. К шасси прикрепляют косильный щит. Если готового шасси раздобыть не удалось, поступают иначе: к косильному щиту приваривают оси и на них напрессовывают колеса с установленными в них подшипниками.
  2. В косильном щите вырезают отверстие с диаметром, на несколько миллиметров превышающим диаметр вала электромотора.
  3. На щите располагают электромотор, пропустив его вал в только что проделанное отверстие. Определив таким образом правильное его положение, можно будет подобрать оптимальные размеры опорной рамы.
  4. При помощи электросварки изготавливают из уголка раму для электромотора. В ее конструкции можно предусмотреть место и для пластиковой коробки для электрических деталей.
  5. Прикручивают двигатель к раме, на валу закрепляют нож.
  6. Далее к раме прикручивают жестяной кожух для защиты мотора от пыли. В кожухе высверливают множество отверстий для вентиляции.
  7. К косильному щиту или шасси прикрепляют ручку, изготовленную в виде буквы «П».
  8. В передней части приваривают или прикручивают болтами защитную решетку либо дугу. У решетки преимуществ больше: она придерживает траву, обеспечивая ровный срез, предотвращает соскальзывание ножа с вала и удерживает его в случае обрыва.
  9. К косильному щиту приваривают болт для подсоединения заземляющей жилы.
  10. К клеммам пускового устройства подсоединяют провод, а его третью жилу в желто-зеленой изоляции (заземление) — к болту на косильном щите.

Газонокосилка готова, можно приступать к испытаниям.

Электрическая газонокосилка применение

И все же, она помогает сделать аккуратным газон, являющийся не просто ухоженным и привлекающим взоры соседей участком, но и говорящим о статусе его владельца. Подыскать газонокосилку электрическую, соответствующую предпочтениям, в наше время не составляет проблем.

Однако, стоить такое удовольствие будет немало, поэтому для многих более привлекательным вариантом является газонокосилка электрическая своими руками. Для сборки столь необходимой электрической самодельной конструкции нужно потратить всего несколько вечеров, легко подыскав в хозяйстве мотор средней мощности: от бензопилы, пылесоса, дрели, даже стиральной машины.

Это интересно: Сверлильный станок для домашней мастерской: рассказываем детально

Как сделать роторную косилку

Полезная в дачном хозяйстве роторная косилка своими руками выполняется так. Самодельная роторная косилка-культиватор ротационного действия изготавливается из заднего моста ВАЗ. Для работы нужны:

  • диски;
  • цепь редуктора;
  • металлические резаки;
  • шинка;
  • сошник.

Следует подготовить такие инструменты:

  • отвертка;
  • болгарка;
  • сверло;
  • дрель;
  • винты;
  • гайки;
  • плоскогубцы.

Недорогая самодельная косилка роторного типа изготавливается так. Надо выполнить отверстия на дисках. Потом прикрепить шинку к сошнику, а ножи — к шинке. Нож и шинка должны находиться друг от друга на расстоянии толщины первого. Режущий элемент должен поворачиваться на 360º. Для создания осей крепления ножей нужна углеродистая сталь с диаметром 8 мм. Необходимо довести ось до упора посредством диска. Так изготавливают роторные косилки для трактора или для мотоблока своими руками. Переходим к следующей самоделке.

Преимущества и недостатки самодельного варианта

Главное преимущество самостоятельной сборки газонокосилки — дешевизна и экологичность, ведь для нее можно использовать агрегаты неисправной техники, начиная от бензопилы и заканчивая настольной лампой. В остальном преимущества и недостатки зависят от использованных деталей. Что до двигателя, то мастера активно рекомендуют асинхронный — за малую шумность. Но это неабсолютная опция, за неимением асинхронного подойдет любой. Ведь механическая уборка травы гораздо удобнее, чем ручная, так что шум изредка можно и перетерпеть.

Некоторые умельцы категорически не советуют брать двигатель от пылесоса, потому что он быстро перегревается, и в этом случае советуют двигатель от бензопилы или болгарки. Бороться с перегревом двигателя помогает правильный кожух с отверстиями либо из частой металлической сетки. Недостатком самодельных косилок является невозможность регулирования высоты ножа. Хотя при желании и умении этот недостаток можно справить.

Чтобы нож радовал и как можно реже тупился, используйте высококачественную сталь. Чтобы сохранить вал двигателя от повреждений, нож нужно точить неравномерно — делать его острым к краю и не трогать в месте прилегания к валу, так как трава возле места крепления ножа и вала все равно плохо срезается, а скорее измочаливается и накручивается на нож. Значительно улучшат самодельную газонокосилку дополнительные опции — регулируемая длина ручки, страховочные бамперы, не позволяющие ножу соприкасаться с землей или травосборник для скошенной травы.

SQLITE NOT INSTALLED

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий

Adblock
detector
