Газонокосилка для мотоблока

Особенности изготовления роторной сенокосилки

Роторное устройство используется для заготовки травы и подстригания газонов. Мелкую растительность оборудование сможет измельчить, а высокую скосить под корень. Самодельные сенокосилки такого типа присоединяются к мотоблоку, для трактора из-за небольших размеров они попросту не подходят.

Решив выполнить сенокосилку своими руками, в качестве основы вы можете использовать мотоблок «Нева» или подобную модель такого оборудования. Для проведения работ следует подготовить два диска, позаимствованных от зерновой сеялки. Понадобится цепь и редуктор от пилы. На каждый диск необходимо подготовить четыре металлических ножа из закаленного сплава. Для их установки в каждом диске просверливаются 6-мм отверстия. Шина позволит зафиксировать ножи на дисках, чтобы между ними был зазор, превышающий по толщине каждый из ножей 2 мм.

Пресс подборщики

Данное приспособление позволяет владельцу земельного участка не только тщательно выбрать скошенное сено или траву, освободив почву для дальнейшей обработки, но и компактно их упаковать и подготовить для дальнейшей транспортировки. Пресс подборщик для мотоблока может быть двух типов:

  1. Тюковый.
  2. Рулонный.

В основном, из-за более компактных размеров и более простой конструкции, в частном хозяйстве предпочитают использовать рулонные навесы. Тюковые — более свойственны фермерским хозяйствам.

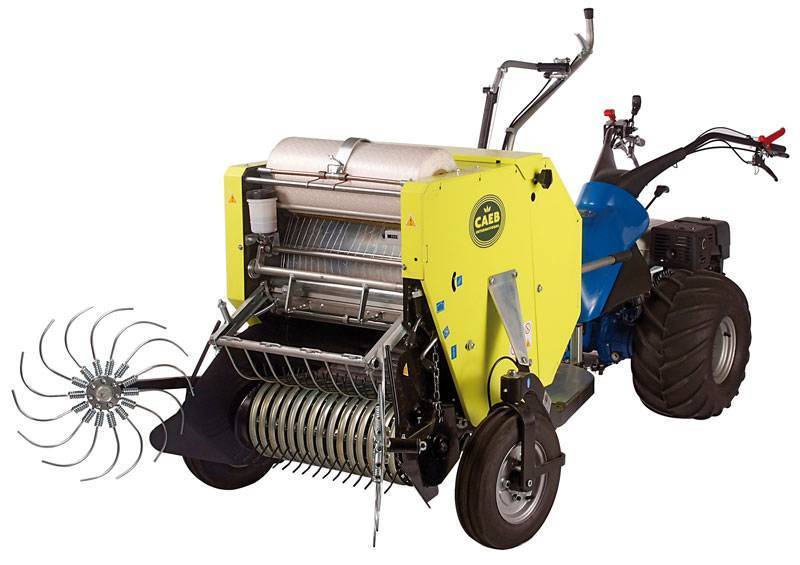

Рулонный пресс подборщик

Пресс подборщик рулонный для мотоблока формирует рулоны из сена или соломы.


Рулонный пресс подборщик

  • Материал захватывается подборщиком и поступает в барабанный отсек, где под воздействием решетки, скручивается в рулон.
  • Звуковой сигнал оповестит оператора мотоблока о том, что рулон достиг необходимого размера и плотности.
  • Рулон обвязывается бечевкой,  после чего задняя стенка барабана открывается и готовое изделие выкатывается наружу.
  • Наружная часть рулона более плотная, чем внутренняя, благодаря чему обеспечивается отличная циркуляция воздуха. Кроме того, рулоны имеют одинаковый вес и габариты.

Как все это происходит, поможет понять видео:

https://youtube.com/watch?v=F6szzI3aeAU

Тюковый пресс подборщик

Пресподборщик для мотоблока тюкового типа работает по другому принципу. В прессовальную камеру сено поступает так же при помощи шнека, затем камера заполняется до упора и запускается вязальный механизм — две нити обвязывают прямоугольный тюк, после чего он выталкивается наружу. В агрегатах тюкового типа есть возможность регулировки плотности и высоты готового тюка, кроме того, прямоугольные блоки из сена или соломы удобнее хранить и транспортировать.

Предлагаем посмотреть видео обзор работы тюкового пресс подборщика:

https://youtube.com/watch?v=1QP3Vg4cN0Y

Еще одним полезным навесом, работающим от мотоблока, является сделанная своими руками соломорезка. Она поможет измельчить корма непосредственно перед подачей в пищу домашним животным. Мотоблок приводит в действие ножи-резаки.

Как это происходит — предлагаем посмотреть на видео:

Как сделать роторную косилку

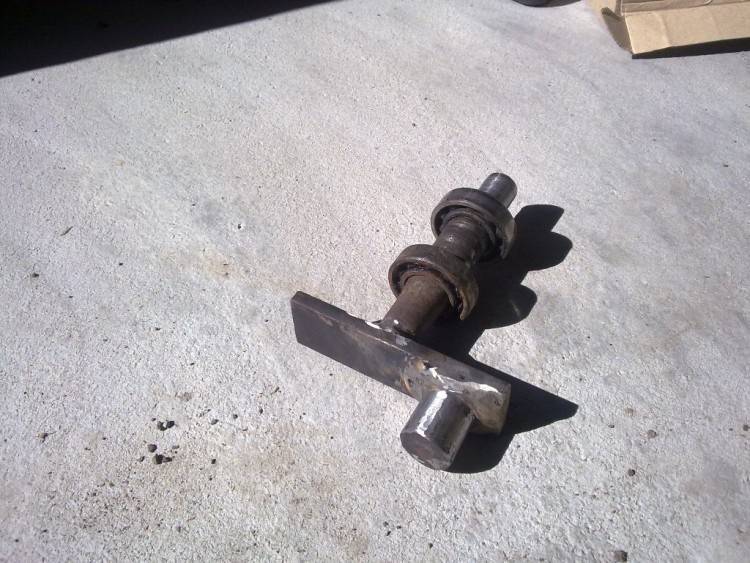

Полезная в дачном хозяйстве роторная косилка своими руками выполняется так. Самодельная роторная косилка-культиватор ротационного действия изготавливается из заднего моста ВАЗ. Для работы нужны:

  • диски;
  • цепь редуктора;
  • металлические резаки;
  • шинка;
  • сошник.

Следует подготовить такие инструменты:

  • отвертка;
  • болгарка;
  • сверло;
  • дрель;
  • винты;
  • гайки;
  • плоскогубцы.

Недорогая самодельная косилка роторного типа изготавливается так. Надо выполнить отверстия на дисках. Потом прикрепить шинку к сошнику, а ножи — к шинке. Нож и шинка должны находиться друг от друга на расстоянии толщины первого. Режущий элемент должен поворачиваться на 360º. Для создания осей крепления ножей нужна углеродистая сталь с диаметром 8 мм. Необходимо довести ось до упора посредством диска. Так изготавливают роторные косилки для трактора или для мотоблока своими руками. Переходим к следующей самоделке.

Установка

Травмоопасность подобных конструкций часто оказывается довольно высокой из-за неправильно подобранных материалов или ненадежно выполненных сварочных работ, потому во многих случаях целесообразнее все-таки приобрести уже готовое оборудование или хотя бы заказать сварку профессионалу своего дела.

Если же вы все-таки загорелись идеей самостоятельного изготовления газонокосилки для мотоблока, обратите внимание на то, что даже правильно собранный прибор не будет работать, если его неправильно присоединить к мотоблоку. Чтобы избежать распространенных ошибок, дадим несколько очевидных советов

  • Все манипуляции по присоединению выполняются при включенном реверсивном режиме, а при подключении к ВОМ, установив узел соединения в гнездо сцепки.
  • Прицепной механизм практически всегда должен быть оснащен дополнительным шкворнем с пружиной. Практика показывает, что такая простая деталь обычно существенно продлевает срок службы крепления.

  • Ножи во время соединения узлов будущей газонокосилки с мотоблоком обязательно должны быть защищены кожухом. К сожалению, случаи непреднамеренного запуска оборудования во время монтажа – не такая уж редкость, и если незадачливый мастер, не прислушавшись к этому совету, в тот самый момент будет находиться слишком близко к ним, для него это может закончиться весьма печально.
  • Помните, что выкашивание травы обычно производится на небольших оборотах двигателя, потому что иначе агрегат превратит зеленую массу в пыль, и собирать ее станет значительно сложнее. Муфта сцепления должна быть включена еще до старта процесса

Подробнее смотрите в следующем видео.

Как сделать сегментную косилку

Самодельная сегментная косилка отличается от роторной своей режущей частью, которая внешне напоминает современные машинки для стрижки волос.

Принцип действия основан на быстром синхронном движении зубцов в обе стороны.

Такой агрегат можно соорудить из металлических брусочков величиной 15x50x120 мм, в которых делают по 12 сквозных отверстий под болты М8. Таким образом к ним крепится режущая часть — рейка длиной примерно 90 см, на которой имеются ножи и зубья. Причем ее необходимо прикрутить так, чтобы ножи оказались по обе стороны брусков.

Затем до краев бруса крепят зажимы и полозья. С нижней части станины прикрепляют колесо, которое обычно снимают со старой детской коляски, либо велосипеда.

Собранная конструкция должна заводиться от мотоблока, но чтобы это случилось, нужно сделать все правильно.

Поэтому перед началом установки требуется проверить и соблюсти следующие аспекты:

  • Приводной агрегат должен находиться в режиме реверса.
  • Соединение крепится к гнезду сцепки.
  • Шкворень с пружиной, соединяющий конструкцию, обеспечивает запуск и работу механизма.
  • Режущая часть должна быть прикрыта кожухом.
  • Груз для проработки почвы лучше убрать.
  • Начинать работу рекомендуется с включенной муфтой сцепления при наименьших оборотах.

Основные принципы сборки сенокосилок разобраны, но каждый хозяин может вносить какие-либо новшества, поэтому агрегаты могут несколько отличаться не только по внешнему виду, но и принципу работы. Подробную информацию и фото самодельных косилок можно найти в сети.

Установка косилки на мотоблок


Сам процесс установки довольно прост и не требует особых усилий или познаний. Для этого необходимо снять с крайнего шкива агрегата приводной ремень (один) и вмонтировать на шкив ремень привода выбранной косилки, которая размещается на передней части мотоблока.

Для увеличения продолжительности рабочего времени, специалисты рекомендуют один раз в 10-13 часов обильно смазывать шестерни угловых креплений. Дабы отрегулировать базовые рабочие органы, необходимо использовать особые салазки и определить высоту скашивания растительности.

В обязательном порядке проверьте прочность ножей или дисков. Они не должны ходить ходором. Желательно перед каждой эксплуатацией лишний раз подкручивать болты и указанные режущие элементы, тогда можно будет со спокойной душой осуществлять скос растительности.

Грамотная установка позволит проявить все особенности навесного оборудования и максимально раскрыть его потенциал. Сразу после завершения процесса необходимо опробовать деталь на небольшом участке и только тогда, убедившись в правильности проведенных процедур, можно приступать к серьезным работам.

Чтобы увидеть установку воочию, можно проглянуть следующие видеоматериалы:

Виды косилок

Все существующие в природе сенокосилки, независимо от того, работают они как самостоятельное оборудование или подключаются к основному силовому агрегату – мотоблоку, подразделяются на 2 вида:

  • сегментные;
  • роторные.

Каждый из них обладает определенными преимуществами и недостатками, характерными особенностями конструкции: их можно подключать к мотоблоку Нева, эффективно использовать для срезания травы на значительной площади. Вручную, не обладая такой техникой, бороться с порослями пришлось бы значительно дольше. Косилка сегментная от роторной отличается по принципу действия: ее лезвия работают горизонтально, как ножницы, получая энергию через ремень привода от мотоблока Нева. В роторной установке рабочим органом служит специальный режущий узел (ротор), это более совершенный вариант.

Сегментная – самое простое оборудование для установки на мотоблоки Нева и аналогичные. Сегментная косилка неприхотлива в использовании, быстро, широко и ровно срезает траву. С ней легко обращаться на больших площадях. Основной недостаток данного решения – устройство плохо переносит неровные, с многочисленными буграми и впадинами покосы (а в жизни случаются и такие), она больше подходит для спланированных лужаек или почти идеально горизонтальных площадок. В таких условиях она покажет все свои преимущества, поможет в краткий промежуток времени избавиться от лишних зарослей или подровнять газон.

Роторная у профессионалов считается более совершенным решением: ее режущие ножи закрыты защитными кожухами, а значит, безопасны для человека. К достоинствам косилки следует отнести простоту ее использования – установить косилку к мотоблоку Нева почти также просто, как и культиватор, особых трудностей с этим обычно не возникает. Отлично работает на подъемах и спусках, не боится пересеченной местности. После скашивания травы, если установлено именно такое оборудование, сразу же образуются четкие ряды: не нужно дополнительно формировать валки и скирды.

Другие типы сенокосилок

Российская промышленность выпускает ещё несколько модификаций сенокосилок. Например, до сих пор находится в производстве конная косилка, принцип работы которой сходный с косаркой сегментного типа. Она имеет такое же полотно, ножи-сегменты, металлический брус и кривошипно-шатунным механизмом. Единственным отличием является то, что режущий орган приводится в движение от собственных колёс, установленных на раме.

Само приспособление для кошения травы расположено с правой стороны и крепится к раме шарниром для поднятия и опускания полотна. Имеется сиденье для оператора и рычаги управления, с помощью которых производят наклон режущего органа. Благодаря этому можно легко обрабатывать обширные территории и садовые участки и лесополосы. Стоимость такого агрегата начинается от 50 тыс. рублей.

Широко применяется также цеповая косилка. Она предназначена для скарификации газонов, скашивания кустарников, бурьяна и мелкого подлеска толщиной до 4 — 5 см. Эта косилка оснащена редуктором и имеет небольшой вес. Режущим инструментом являются цепи. Этот агрегат способен работать на неровных участках. Ширина захвата скашивания около одного метра. Косилка имеет копирующую систему навески, что позволяет ей точно повторять все изгибы рельефа, тем самым обеспечивая хорошее качество работы.

Руководство по сборке

Если вы хотите сделать сенокосилку с использованием бензопилы, то в желоб подшипника необходимо будет вставить трубу. Внутри должна быть расположена шестерёнка. К одному из концов трубы привариваются ушки, длина каждого из которых составит 2 см. В них просверливают отверстия. Ножи вы сможете выполнить из полотна для пилы.

Рейка разрезается на нужное число равных полос. Заклепки и болты позволят зафиксировать ножи на роторном диске. В качестве основы может выступить ещё и металлическая планка. Выбирая диаметр ротора, вы можете предпочесть традиционное значение, которое составляет 39 см. Станет лучшим помощником для каждого, кто решил сделать своими руками сенокосилку, чертеж подобного устройства. Его нужно изучить в первую очередь.

Из металлического уголка вы сможете выполнить жесткий каркас, параметры которого будут равны габаритам бензинового инструмента. Внутри конструкции будет располагаться прямоугольная подставка, на неё опирается корпус. Соединения должны быть выполнены под прямым углом, а сделать их необходимо максимально жесткими.

Обзор других вариантов приспособлений для заготовки сена

Если в комплектации мотоблока или мотокультиватора не оказалось достаточного количества навесных приспособлений, владельцам приходится или покупать различные насадки, или изготавливать своими руками с учетом конкретных потребностей. Каждый хозяин решает эти вопросы по-своему.

Благодаря возможностям современного производства, потребителям предлагаются в широком ассортименте различные варианты техники для скашивания культурных и дикорастущих трав, уборки в валки, покоса и измельчения сорных трав, транспортирования к месту хранения. Пресс-подборщики тюковые и рулонные компактно упаковывают сено и солому, сеноворошилки переворачивают сено для оптимального просушивания.

Грабли-ворошилки

В зависимости от способа агрегатирования, насадки могут быть ленточными, боковыми, поперечными с ворошилками. Некоторые модели могут использоваться не только для сборки сена, но и для чистки территории и уборки снега, не хуже стандартных шнекороторных снегоочистителей. В специализированной сети можно найти приставки для мотоблока в огромном ассортименте для самых требовательных и привередливых хозяев.

Самодельные насадки и приспособления для кошения, заготовки сена и упаковки в тюки вообще сложно охватить какой-либо классификацией – народным мастерам и умельцам удается создать уникальное многофункциональное оборудование, цена которого на порядок ниже заводских вариантов, а качество изготовления и функционирования не уступает промышленным образцам.

Кроме наиболее распространенных моделей роторных (дисковых) и сегментных косилок, изготавливают и цеповые косилки. Это достаточно редкий вариант, поскольку цеповые косилки являются очень травмоопасным приспособлением. Работают цеповые косилки в качестве измельчителя травы, требуют большей мощности и чаще используются в агрегации с тракторами или мини-тракторами.

Убедитесь, как четко продуман план и последовательность действий при создании граблей для мотоблока:

Изготовление ручной сегментной сенокосилки

Если вы планируете изготовить ручную сенокосилку в виде сегментного устройства, то следует использовать металлические бруски с размерами 15х50х120 мм. В каждом из них просверливают отверстия для установки болтов. К последним присоединяется направляющая рейка, ее длина должна составить 90 см. Ножи на ней располагаются по обе стороны бруса. К концам последнего фиксируются полозья и прижимы.

В нижней части рамы необходимо зафиксировать колесо, которое вы можете позаимствовать от коляски или детского велосипеда. Режущая часть ручной сенокосилки будет работать от воздействия мотоблока. Однако даже если агрегат вы соберете правильно, то далее в любом случае должны следовать рекомендациям по установке оборудования.

Мотоблок необходимо установить в режим реверса. В гнезде сцепки размещается присоединительный узел. Используя шкворню с пружиной, вы должны закрепить соединение, ведь в противном случае прицепной механизм работать не будет. Ножи сенокосилки во время установки следует защитить кожухом. Расположенные на колёсах грузы следует убрать, ведь для скашивания травы они не понадобятся. Работу необходимо начинать с включения муфты сцепления, установив ее на минимальные обороты.

Функциональные особенности роторных газонокосилок

По мнению потребителей, самый лучший инструмент для стрижки травы — это роторная газонокосилка, поскольку она оснащена специальным ножом. Люди, которые в первый раз озаботились покупкой, могут задать вопрос, роторный нож газонокосилки — что это такое? Это стальные лезвия, которые при вращении создают поток воздуха, затягивающий траву в специальный мешок. Вместе с этим, существует и режим мульчирования, за счет которого отбрасывается переработанная трава на землю.

Важно! Самое главное в этом процессе, избегать попадания посторонних предметов, а также следить за остротой ножей

Роторная газонокосилка

Популярные модели

Современный рынок сельскохозяйственного оборудования представляет большое количество косилок как именитых брендов, так и малоизвестных образцов. Несмотря на то, что подавляющее большинство из них отличается высоким качеством и имеет много положительных отзывов, некоторые из них следует выделить отдельно.

Модель «Заря-1» производится на предприятии «Калужский двигатель» и имеет роторный тип исполнения. Производительность прибора составляет 0,2 гектара в час, что является довольно неплохим результатом для дисковых устройств. Ширина захвата равна 80 см, а вес не превышает 28 кг. Модель совместима с «Невой», «Окой», «Каскадом» и «Целиной», а для «Салюта» выпускается особая модификация. Возможна установка и на мотоблоки «Агро», «Беларусь» и «МБ-90», но в данном случае потребуется установка дополнительного кронштейна или редуктора. Модель оснащена регулятором высоты и отличается высоким качеством среза. Кроме того, в отличие от сегментных моделей, скошенная трава укладывается в аккуратные валки, которые не нуждаются в граблении. Стоимость «Зари-1» составляет от 12 до 14 тысяч рублей.

Роторная косилка для мотоблока


Приспособления указанного типа называют еще дисковыми. Судя по названию, становится понятно, что в процессе срезания травы участвуют специализированные диски. Если распределять эти косилки по способу подсоединения, они разделяются на те, которые подключаются к шкиву посредством ремня и те, что напрямую к ВОМу.

Принцип работы агрегата следующий: диски крутятся друг на друга, что позволяет не только грамотно скашивать траву, но и аккуратно складывать ее в ряд для дальнейшей уборки и транспортировки. В результате такой работы можно легко и быстро собрать растительность и сложить ее в специально подготовленное место.

Что касается конструкционных особенностей, то роторная косилка к мотоблоку основывается на металлической раме, где установлено опорное колесо с режущим элементом. Во время движения опорное колесо способствует движению ножей, которые и осуществляют срезание травы. Визуальное отображение устройства машины отображено на следующих чертежах:
Как известно, разные модификации косилок могут быть оснащены тремя лезвиями. Зачастую такие навески сопровождаются «лыжами», способствующими проведению операции даже на неровной поверхности. К положительным особенностям следует отнести особый барабан, который проталкивает траву, позволяя работать даже с плотными и толстыми растениями. Но подобные приспособления не рассчитаны на обработку больших территорий.

Косилки для мотоблока

Все чаще можно увидеть, как владельцы дач и небольших фермерских хозяйств выполняют сенокос мотоблоком. Существует несколько разновидностей данного оборудования, отличающихся не только внешне, но и принципом действия.

На рынке можно встретить и подобрать следующие модификации:

  1. роторные косилки;
  2. фронтальные;

Фронтальные модели подразделяются на две категории:

  1. сегментные;
  2. цеповые.


Роторная косилка с мотоблоком

Выбирая навесное оборудование для себя, стоит учитывать следующие особенности:

Каким образом трава будет укладываться:

  • в валки — этот вариант позволит без привлечения дополнительного оборудования (граблей) быстро сформировать стог;
  • в покос — трава ровным слоем покрывает газон, потребуется дополнительное оборудования для ее сбора и укладки;
  • мульчирование — трава измельчается, становясь естественным удобрением для растений (кустарника, деревьев и т. д.).

Высоту скоса:

  • 5 см.;
  • до 20 см.

Ширину захвата — зависит от конкретной модели.

Способ агрегации с моторизированным устройством:

  • спереди мотоблока — наиболее востребованный вариант;
  • сзади — это цеповые газонокосилки, используемые все больше для окультуривания газонов;
  • сбоку (полунавес) — опорное колесо принимает на себя основной вес косилки, такие модели более актуальны для мини-тракторов.
  • Мощность сенокосильного агрегата. Чем она выше, тем функциональнее насадка — с ее помощью можно будет скосить не только траву, но и кустарник, поросль молодых деревьев до 3.5 см в диаметре.
  • Частоты вращения рабочих органов сенокосилки.

Роторная косилка

Роторная насадка на мотоблок может крепиться всеми тремя способами (сзади, спереди, сбоку), в зависимости от месторасположения режущих органов у конкретной модели косилки.

Модельный ряд дисковых (роторных) косилок предполагает наличие одного, двух, или трех дисков, которые закреплены на жесткой раме. К этой же раме прикреплено и опорное колесо, соединенное с рабочими органами косилки посредством передачи.  Это опорное колесо своим вращением приводит в действие рабочие органы сенокосилки.

Основное применение роторной косилки к мотоблоку с ВОМ:

  • борьба с сорняком;
  • покос трав;
  • покос сена;
  • скос упавшей травы.

Предлагаем посмотреть видео работы дисковой (роторной) косилки  для мотоблока:

Сегментная косилка

Сегментная косилка для мотоблока является разновидностью фронтальных сенокосилок, предназначена для покоса трав и сена на территориях с различным рельефом, причем трава срезается непосредственно под корень. Такие сенокосилки могут крепиться двумя способами к мотоблоку:

  • спереди при помощи приводного ремня (задействовать лучше трехручейковый шкив);
  • сзади, при помощи вала отбора мощности (ВОМ) и специального переходника (адаптера).

Насадка используется как для мягких, так и для твердых трав, актуальна и для покоса стерни.

Конструкция очень простая и неприхотливая в уходе. Сенокосилка состоит из жесткой рамы, на которой закреплены два бруска с режущими элементами (пальцами), один из которых полностью неподвижен, второй совершает возвратно-поступательные движения вправо-влево. Принцип ножниц — трава попадает между режущих кромок и срезается ими.

Предлагаем посмотреть видео работы китайской сенокосилки для мотоблока:

Цеповая косилка

Это тоже разновидность фронтальных косилок на мотоблок, однако цеповые модификации агрегатируются с моторизированным устройством только сзади. Высота среза регулируется специальным роликом. Насадка позволяет скашивать не только траву и сено, но и кустарник толщиной до 3 см. Это довольно тяжелые насадки, их вес может превышать 100 кг.


Косилка КМ-0,5

О том, как работает цеповая косилка на мотоблок расскажет видео:

https://youtube.com/watch?v=QmzIuLKbdzA

Предназначение

Данное устройство и его модификации применяются в нескольких областях:

  • заготовка сена;
  • покос зерновых культур;
  • очистка земли от дикорастущих растений;
  • облагораживание газонов, приусадебных участков.

Для того чтобы получить хорошее сено, трава должна быть срезана ближе к корню. Такого эффекта позволяют добиться специализированные насадки на роторную сенокосилку. Другие же во время покоса измельчают растения. «Рубленая» растительность не подходит для кормления скота, но быстро перегнивает, превращаясь в удобрение. Такой способ используют, когда нужно просто очистить пространство от сорняков.

При уборке урожая применяется спаренная насадка-коса. Она аккуратно срезает колосья и укладывает их особым образом. В большинстве случаев злаковые культуры высеваются в промышленных объемах, поэтому мотоблоки со съемным оборудованием применяются редко.

Роторные косилки помогают поддерживать уровень газонной травы в надлежащем состоянии. Особое строение режущих механизмов дает возможность минимизировать высоту среза.

Коэффициент полезного действия данного устройства определяется особенностями рельефа местности. Неровная поверхность земли может затруднять прохождение мотоблока с насадкой и мешать полноценному скашиванию.
