Гидравлический дровокол своими руками

Виды гидравлического дровокола

Вид дровокола зависит от количества выполняемых операций, он может быть:

  • бытовым, в функции которого входит только раскол древесины;
  • профессиональным, способным раскалывать не только дрова, но и подавать, торцевать, выгружать их.

Бытовое приспособление оснащено простейшим электрическим мотором, обеспечивающим вращательные действия гидронасоса. Привод прост в обслуживании, при этом он надежный и экологичный. Единственный недостаток — работает только от электросети, полностью зависим от нее, также недостаточна мощность устройства. Дровоколы с большей мощностью считаются более мобильными, предназначены для использования профессиональными лесозаготовителями, способны колоть дрова быстрее и в больших масштабах. Для работы мотора используется бензин либо дизельное топливо. Система гидравлики для запуска дровокола подается от трактора, возможно от его вала отбора мощности. Также для работы механизмов может использоваться электродвигатель с тракторным приводом или бензиновый мотор, начинающий вращаться при подключении к гидравлике трактора.

Колуны также различаются по способу закладки дров. Существует 3 вида:

  • Горизонтальный. Это самый распространенный вид. В этом случае бревно кладется на рельсы горизонтально. Движение зачастую осуществляется бревном по направлению к ножу. Но бывают и модели, когда нож двигается навстречу.
  • Вертикальный. Самая миниатюрная конструкция. В ней зачастую нож двигается сверху на бревно, которое установлено вертикально внизу. Но бывают модели, когда нож установлен стационарно, а в движении находится дерево.
  • Смешанный. Самый редки вид. В основном такой закладкой обладают профессиональные модели. Основное их преимущество – это переработка большого количества дров. Поэтому их устанавливают в основном на деревообрабатывающих предприятиях.

Общее описание

Среди небольшого ассортимента техники этого типа лидирующую позицию занимает дровокол «Горыныч». Его главной отличительной чертой является надежность, высокая производительность и большой срок эксплуатации. Мощный и основанный на гидравлике агрегат оснащается мотором и имеет хорошо оснащенное рабочее место. Главным элементом конструкции является закаленный нож, который легко разделяет бревна на более мелкие фрагменты. А также в конструкции стоит металлическая рама, отвечающая необходимым требованиям прочности, именно на нее крепится двигатель.

Использование дровокола позволяет автоматизировать процесс заготовки дров и упростить его до максимума. Пользователь с таким агрегатом экономит силы и время.

Принцип действия и варианты привода

Движение колуна происходит с помощью гидравлического привода. Он способен на усилие до 6 т, поэтому колка производится очень плавно, без рывков и быстро. Есть 2 положения колуна: для разрезания древесины на 2 и на 4 части. Перегрузки не бывает, не происходит срабатывания автоматики, дровокол может непрерывно работать до 10 ч. Вес модели – 180 кг из-за тяжелой рамы и гидравлического цилиндра.

Различают 3 варианта привода:

  • в 2 моделях – электрический привод (220 или 380 В);
  • в третьей модификации – двигатель внутреннего сгорания.

«Горыныч 6Т» функционирует от сети напряжением 380 В. Мощность – 4 кВт. На колку 1 заготовки длиной 40 см уходит 2 с. Если длина заготовки составляет до 45 см, то продолжительность 1 цикла составляет 2,5 с. Максимально возможная длина колодки равна 50 см.

Радиатор дровокола изготовлен из меди, поэтому устройство может работать в любую погоду. Характеристики неизменны и после заготовки 10 000 куб. м древесины.

Разновидности гидравлического дровокола

На рынке строительной аппаратуры представлены десятки моделей, стоимость которых варьируется от 15 до 250 тысяч рублей.

Цена устройства формируется, исходя из таких важных критериев:

  • Мощность. Чем она выше, тем дороже оборудование.
  • Тип двигателя.
  • Вес.
  • Максимальная длина полена.
  • Если вы покупаете модель с электрическим двигателем, нужно смотреть на заявленное напряжение.

Источник питания может быть электрическим и бензиновым.

Рассмотрим особенности каждого типа:

  1. Электродвигатель. В недорогих станках, предназначенных для эксплуатации в быту, установлен электрический двигатель. Модель предельно проста, экологически безопасна. Подходит для ежедневной работы даже в условиях гаража. А если изготовление дровокола производилось своими руками, и модель получилась достаточно компактной, вы без труда сможете перенести ее вручную. Пожалуй, главным минусом такого устройства является невозможность работы без электропитания.
  2. Бензиновый мотор. Как правило, ставят на мощные модели. Транспортировать его к месту заготовки дров вручную уже не получится. Работающее на бензине приспособление имеет внушительный вес, стоит гораздо дороже. Но и эффективность такого аппарата значительно выше.

Электрический дровокол Sadko

В зависимости от способа закладки дров, различают такие виды колунов:

Вертикальный. Отличается компактными размерами. Движение резца осуществляется сверху вниз. Бревно устанавливается внизу в вертикальном положении. В продаже встречаются модели, в которых все происходит наоборот. Нож неподвижен, по направлению к нему движется дерево.
Горизонтальный. Самый популярный тип дровокола. Дерево укладывается горизонтально и движется к ножу.
Смешанный. Купить оборудование практически невозможно, оно считается большой редкостью. Как правило, закладкой двух типов обладают исключительно профессиональные модели

Универсальность – важное преимущество. Благодаря ей, процесс переработки ускоряется в разы

Чаще всего смешанные механические колуны устанавливают на больших предприятиях и лесопилках.

Поскольку покупка оборудования далеко не всем по карману, самодельный дровокол гидравлический своими руками становится наиболее эффективным и рентабельным решением. Все зависит от познаний мастера, его сноровки и бюджета. При хороших усилиях можно собрать практически профессиональное оборудование. И даже поставить станок «в линию» для выполнения автоматической торцовки. Если вы намерены создать гидравлический дровокол своими руками, необходимые чертежи и рекомендации легко найти в интернете.

Самый популярный тип дровокола — горизонтальный

Инструкция по использованию

Перед тем как начать работать на такой технике, оператору стоит подготовить сначала агрегат, а потом бревна. Следует придерживаться следующих советов:

  • оборудование устанавливают на ровной поверхности, если и есть наклон, то он возможен только в сторону, где находится рычаг управления; когда дровокол наклонен в сторону, где находится колун, теряется производительность, а иногда поршень и вовсе не может работать;
  • при установке техники на колеса для транспортировки их потребуется снять или заблокировать;
  • перед включением колун осматривается на наличие дефектов, повреждения деталей и другие неисправности – у гидравлической системы не должно быть утечки масла; использовать технику с поломкой, даже если она незначительная, нельзя;
  • если провода дровокола не хватает для подсоединения к сети, можно использовать удлинитель, при этом длина кабеля не может превышать 20 метров, поскольку тогда устройство теряет производительность;
  • резьбовая пробка или винт воздушного жиклера откручивают на четыре оборота, чтобы дровокол охлаждался во время эксплуатации;
  • все бревна, которые предстоит расколоть, должны соответствовать максимально допустимому диаметру; желательно, чтобы древесина перед работой хорошо просохла, поскольку в этом случае меньше вероятность, что резак может заклинить;
  • в древе должны отсутствовать металлические предметы, такие как гвозди, скобы, поскольку они могут повредить колун;
  • полено размещается таким образом, чтобы направляющие его правильно удерживали, только после этого нажимается кнопка пуска; должно пройти некоторое время, чтобы двигатель начал работать с необходимым количеством оборотов; после нажатия на второй рычаг его стоит удерживать, бревно начнет упираться в клин и расколется, как только это произойдет, его отпускают.

Обзор работы дровокола «Горыныч» ждет вас в видео ниже.

Былинный недруг на службе у человека

Заготовка дров на зиму всегда считалась тяжелым, но жизненно необходимым занятием. По значимости и трудозатратам колку дров можно сравнить с ратным трудом, только мифический меч-кладенец в нашем случае заменяет топор-колун. Не случайно былинный противник русских сказочных героев Змей Горыныч подарил свое имя одной из наиболее удачных моделей гидравлических дровоколов, которую можно встретить на рынке.

Дровокол серии Горыныч – уникальный помощник в хозяйстве, где в качестве отопления используется дровяные печи или твердотопливный котел, хотя он прекрасно подходит и для промышленных заготовок. Дровокольный станок выпускается в нескольких модификациях, с различными силовыми установками, но всех их объединяет одна черта гидравлический привод штока толкателя и безупречное качество заводского исполнения, в основу которого легло ряд запатентованных решений.

Гидравлический дровокол Горыныч отличается превосходными мощностью и скоростью раскола, высокой производительностью и ресурсом работы, благодаря этим качествам он признан одной из лучших моделей среди отечественных и зарубежных производителей.

Устройство и принцип действия

Гидроколун семейства Горыныч имеет типичную для колуна с гидроприводом конструкцию, состоящую из:

  • основательной станины на колесах;
  • закаленного ножа из высококачественной стали;
  • толкателя, соединенного с гидроцилиндром;
  • гидросистемы;
  • силовой установки.

Дополнительный гидропривод управляет высотой крестообразного ножа, позволяя колоть чурки на 4 полена в один проход с возможностью быстрой регулировки размеров поленьев. Опционно дровокол купить можно с автомобильными колесами и прицепным устройством к фаркопу, что обеспечит максимальную мобильность дровокольному станку.

Процесс колки сведен к минимуму:

  • чурка горизонтально приставляется на станине к ножу;
  • рычагом гидрораспределителя приводится в действие гидроцилиндр, наталкивающий штоком чурку на лезвие колуна.

В зависимости от модели дровокола и длины чурок полный цикл работы дровокола занимает от 2 до 2.5 секунд (!), такой производительностью вряд ли похвастает, какой из других дровоколов. При определенных навыках указанная скорость позволяет в час колоть усилиями одного человека до 2 м³ дров и это не предел. Заявленный ресурс дровокола Горыныч составляет 10 тысяч кубов, однако на практике он работает значительно дольше, в крайнем случае, требует замены уплотнений гидравлики.

Дровокол Горыныс на бензиновом ДВС

Модельный ряд, характеристики, достоинства и недостатки

Модельный ряд дровоколов Горыныч представлен станками различного раскалывающего усилия (мощности), серий:

  • Горыныч 6Т – с раскалывающим усилием 6 тонн;
  • Горыныч 9Т – мощностью 9 тонн соответственно.

Обе серии оснащены различными типами энергетических установок: электродвигателем или бензиновым ДВС.

Электрический дровокол укомплектован трехфазным асинхронным двигателем (380 В) мощностью 5.5 кВт (6Т) или 7.5 кВт (9Т).

Обладающий полной автономностью бензиновый дровокол комплектуют двигателем LiFAN или HONDA (GX 390) мощностью 11.7 л.с., расход бензина которого составляет не более 3.5 литра в час.

Эффективная система охлаждения гидравлического колуна Горыныч обеспечивает возможность непрерывной работы на протяжении продолжительного времени, включая круглосуточный режим эксплуатации. Продуманное, эргономичное рабочее место обеспечивает возможность комфортной и безопасной работы оператора. Другими достоинствами Горыныча можно назвать:

  • высокую ремонтопригодность;
  • отсутствие дефицита запчастей;
  • простоту обслуживания.

Основным недостатком принято считать высокую массу дровокола, однако, это неизбежная плата за надежность и прочность конструкции.

Обзор рабочих показателей, преимущества и особенности эксплуатации

Серия Горыныч представлена тремя основными моделями, технические характеристики которых показаны в таблице ниже:

* — при расколе поленьев с длиной до 40 см оно сокращается до 2 с.

В базовом исполнении все устройства оснащены колесами с диаметром 25 см, при необходимости частого перемещения колуна рекомендуется приобрести прицепное устройство, ступицы и колеса большего (52 см) размера. Благодаря значительному весу гидравлической системы и металлической рамы конструкция является устойчивой, в дополнительном закреплении дровокола нет необходимости. К его эксплуатационным преимуществам также относят:

  • Независимость работоспособности от погодных и климатических условий, благодаря встроенному медному радиатору и хорошей защищенности двигателя модели Горыныч запускаются как при морозах до -30 °С, так и при жаре до +42.
  • Возможность регулировки высоты положения ножа и установки 1 или 2 скрещенных лезвий.
  • Высокую производительность, обеспечиваемую ка значительными усилиями на штоке, так и общей продуманностью конструкции.
  • Эргономичное и удобное рабочее место оператора.
  • Проверенную временем и подтвержденную многочисленными отзывами надежность узлов, цилиндра и привода. Все отдельные элементы и устройство в целом рассчитаны на длительную и интенсивную эксплуатацию в тяжелых режимах (для примера, ресурс уплотнителей гидравлики – до 10000 м3 дров). При этом они являются ремонтопригодными и доступными для ТО.
  • Отсутствие потребности в заточке ножа благодаря хорошей закалке стали.
  • Доступную стоимость в сравнении с зарубежными аналогами со схожей производительностью.
  • Хорошую износостойкость и толщину лакокрасочного покрытия, выдерживающие воздействия ультрафиолета, перепадов температур и влажности, других атмосферных и внешних воздействий.

Изготовление ножного колуна

Не исключено, что вы относитесь к той категории людей, которая не горит желанием платить огромные суммы за электроэнергию или покупать бензин. Да и не у всех есть деньги, чтобы поставить оборудование от трактора и другие дорогие элементы гидравлического дровокола своими руками. В таком случае можем предложить вам чертежи ножной установки. Придется постоянно прикладывать определенные усилия, но зато не придется платить за свет.

Для начала перечислим инструменты и комплектующие, которые понадобятся для сборки:

  • Домкрат.
  • Труба. Оптимальные размеры – 40 на 50.
  • Несколько уголков.
  • Пластины из стали. Их толщина равна 6-8 мм.
  • Жгут из прочной резины.
  • Чтобы соорудить клин, раскалывающий древесину, понадобится увесистый кусок металла. Но имейте в виду – его толщина должна быть не меньше 30 мм.
  • Болты М12.
  • Из дополнительного оборудования не обойтись без сварочного аппарата и болгарки, дрели, рулетки.

Ножной колун

Процесс изготовления состоит из 4 этапов:

  1. Сборка рамы. Поскольку профильная труба может согнуться под усилием, ее нужно заранее укрепить. Или запастись более толстым элементом. Во втором случае все понятно, в первом будем делать ферму. Направляющую необходимо приварить к платформе, наварив косынку на обратной стороне. Используя уголок, делают ползунок. Скольжение по направляющей должно быть свободным
  2. Основа для домкрата. Агрегат подъемной мощностью десять тонн как раз кстати. В принципе, для выполнения базовых задач будет достаточно «шеститонника». Для изготовления дополнительной опоры берут металлические полоски 0,6-0,8 см, приваривают под пяткой.
  3. Модернизация ручки. Здесь нам нужно изготовить удобный изгиб для ног. В идеале, приварить педаль во избежание соскальзывания. Наличие дополнительной пружины будет возвращать ручку в исходное положение. Или можно приварить ролик, а затем привязать жгут.
  4. Изготовление режущей части. Ее делают из толстой стали (минимум 3 мм), затачивают в форме клина. Крепеж осуществляется винтами М12. На этом ножное устройство для колки дров готово.

дровокол japa .

Подробный обзор дровокола JAPA 385

Нажми для просмотра

В этом
видео
подробно
разобран
дровокол
JAPA 385.
Элементы
станка,ком
лектации,у
правление
станком и
процес…



Тэги:

Популярный в России дровокол JAPA 375 expert

Нажми для просмотра

— продажа
колотых
дров в
Москве и
МО.
Популярный
в России
дровокол
JAPA 375 expert.



Тэги:

Дровокол Japa 365 BASIC

Нажми для просмотра

Универсаль
ный
дровокольн
ый станок,
который
подойдёт
для всех
потребител
ей.
Максимальн
ый диаметр
перерабо…



Тэги:

Дровокол Japa 365 ROAD

Нажми для просмотра

Japa 365 BE ROAD —
мобильный
дровокол
для тех,
кому нужна
свобода по
перемещени
ю.
Мобильная
дровокольн
ая…



Тэги:

Дровокол Japa 365

Нажми для просмотра

Japa 365 —
универсаль
ный
гидравличе
ский
дровокол с
обширными
функциями
для
профессион
ального
использо…



Тэги:

финский дровокол JAPA

Нажми для просмотра

— продажа
колотых
дров в
Москве и
МО. финский
дровокол
japa 305.



Тэги:

финский дровокол japa 305

Нажми для просмотра

Дровоколы
от
ведущего
Финского
производит
еля JAPA на
выставке
OKRA
2019Всегда в
наличии на
нашей
площадке
тракт…



Тэги:

Дровоколы от ведущего производителя JAPA

Нажми для просмотра

Гидравличе
ский колун
Japa 60 BE Off Road
(Japa 60 BE
бездорожье
) от
финского
изготовите
ля Laitilan
Rautarakenne Oy.



Тэги:

Гидравлический колун Japa 60 BE Off Road (Japa 60 BE бездорожье)

Нажми для просмотра

Дровокол
Japa 375 EXPERT в
работе
(рекламный
ролик) KSA 375.



Тэги:

Дровокол Japa 375 Expert 5.6 T

Нажми для просмотра

Пусконалад
очные
работы
дровокол
Japa c
подающей
эстакадой.
Некоторые
рекомендац
ии и советы
по работе и
обслу…



Тэги:

Пусконаладочные работы Japa 385E 8T PRO AlgorTehno&BellesExport

Нажми для просмотра

Финский
дровокол
Japa 435
является
лучшей
дровокольн
ой линией
на рынке и
не имеет
аналогов.
Он
оснащён…



Тэги:

Лучший обзор дровокола Japa 435

Нажми для просмотра

Финский
дровокольн
ый станок
Palax Power 70 с
дисковой
пилой.
Работает с
древесиной
до 25 см в
диаметре.



Тэги:

Дровокольный станок Palax Power 70

Нажми для просмотра

РЦА 380
(тракторны
) или РЦА
380Е
(электриче
кий)
позволяет
пилить
брёвна
диаметром
до 38 см и
раскалыват
ь распи…



Тэги:

Дровоколы ТАЙФУН: RCA 380, RCA 380E, RCA 400 JOY

Нажми для просмотра

The Palax Power 100s
is a firewood
processor designed
for professional
use. It includes
several unique
proprietary features
that …



Тэги:

Palax Power100S Firewood Processor version 02

Нажми для просмотра

Гидравличе
ский колун.
Дровокол.
Универсаль
ная
маслостанц
ия. Телефон
бесплатной
горячей
линии
компании…



Тэги:

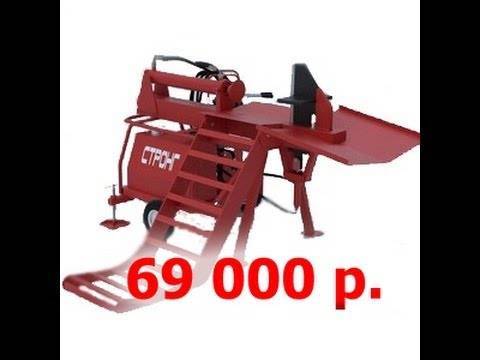

Дровокол Стронг Гидро Плюс
