Этапы работ при монтаже систем автоматического полива
Монтаж системы автоматического полива проводится в несколько этапов:
- Выкопка траншей под пластиковые трубы;
- Установка трубопроводов и соединительных элементов, устройство поливочных зон;
- Монтаж поливочных форсунок и электромагнитных клапанов;
- Подключение контроллера и датчиков;
- Укладка сигнальных линий и подключение электромагнитных клапанов;
- Установка насоса и накопительной емкости;
- Подключение к системам подачи воды и электроснабжения;
- Работы по проверке на герметичность и правильное функционирование;
- Пуско-наладочные работы, окончательная настройка и регулировка;
- Программирование контроллера.
Работы по монтажу системы автополива начинаются с разработки грунта для траншей. На этого уходит один-два дня, в зависимости от протяженности труб. Затем в выкопанные траншеи укладываются магистральные трубы, монтируются поливочные форсунки и клапаны, устанавливаются контроллеры и датчики, подключается оборудование управления и питания. После этого проводятся пусконаладочные и регулировочные работы, запуск всей системы и программирование пульта управления. Завершаются работы по монтажу автоматического полива ландшафтными работами по засыпке траншеи и уплотнению грунта. На некоторых этапах монтажных работ следует остановиться поподробнее.
Закладка траншей
Профессиональная закладка траншей под магистральные и линейные трубы обеспечивается правильным переносом чертежа и проекта на участок. При закладке разные по составу слои породы вскрываются поэтапно и послойно. Под дорожками на участке делают локальные проколы для предотвращения проседания и нарушений грунта. Когда систему автоматического полива устанавливают на уже существующий газон, почвенный слой срезают полосками и укладывают на пленку. Ландшафту в таком случае будет легко вернуть первоначальный вид, проведя рекреационные работы сразу после проверки и пусконаладочных работ на участке. Через несколько недель после монтажа коммуникаций не остается никаких следов на участке. Наши специалисты прокладывают траншеи в сжатые сроки, аккуратно и с соблюдением всех технологических требований.
Контроллер и таймер для автоматической системы полива для огорода
Полив может быть полуавтоматизированным и полностью автоматизированным. Первый вариант предполагает установку таймеров автополива, которые представлены электрическими или электромеханическими устройствами, позволяющими задать продолжительность и частоту орошения.
Капельный полив: полив для дачи без затрат (прочитать подробнее)
Полностью автоматизированные системы автополива своими руками укомплектованы контроллером. Это так называемый мозг устройства, представленный мини-компьютером, благодаря которому работает вся система. На основании заданной программы контроллер управляет устройством, регулирует количество поливов и интенсивность напора, контролирует давление в сети и температуру воды. В него встроен датчик влажности, чутко реагирующий на дождь. При необходимости он автоматически отключает систему. Контроллер может быть установлен в доме и на улице.
Обратите внимание! Для организации своевременной подачи воды к спринклерам и трубам применяется электромагнитный клапан.
Автополив можно также использовать и для уличных растений в горшках. Многие современные контроллеры снабжены GSM-модулями, благодаря которым управление системой можно осуществлять с мобильного телефона
Таймеры и контроллеры имеют разное количество каналов. Для осуществления орошения однотипных растений, у которых одинаковый режим полива, достаточно устройств с одним каналом. Для разных вариантов орошения понадобятся многоканальные приборы
Многие современные контроллеры снабжены GSM-модулями, благодаря которым управление системой можно осуществлять с мобильного телефона. Таймеры и контроллеры имеют разное количество каналов. Для осуществления орошения однотипных растений, у которых одинаковый режим полива, достаточно устройств с одним каналом. Для разных вариантов орошения понадобятся многоканальные приборы.
На заметку! Можно приобрести несколько одноканальных простейших устройств и подключить их к одной магистрали, задав при этом разные программы полива.
Выбирая автоматику для системы полива, следует обратить внимание на тип элемента питания и автономность прибора. Большинство устройств используют несколько пальчиковых батареек или одну на 9 В
Система автополива газона: преимущества и типы
Преимущества:
- Экономия времени;
- Растения получают более качественное увлажнение, в отличие от ручной технологии;
- Сухие дорожки и скамейки. Если задан угол орошения, то вода поступает только туда, куда надо;
- Система автоматического полива газона не портит внешний вид сада. Почти все комплектующие скрыты под землей.
Виды авто-полива:
- Спринклерный;
- Капельный.
Спринклерный тип автополива — это разводка труб по всему газону, в намеченных местах на поверхность выведены специальные распрыскиватели (спринклеры). Полив получается как во время дождя.
Капельный тип представляет собой проложенные по участку гибкие шланги с небольшими отверстиями. Вода подается без напора. Такую конструкцию можно расположить как на поверхности травы (что совсем не эстетично), так и под землей. При подземной технологии полива вода поступает сразу к корням растений. Используя агроволокно, удастся избежать загрязнения отверстий.
Важно! При таком поливе существенно экономится потребление воды
Спринклерный тип автополива
При этом методе полив происходит равномерный и верхний слой не размывается.
Понадобится специальное оборудование для автополива газона:
- Насосная станция;
- Трубы;
- Спринклеры;
- Регуляторы давления;
- Фильтры;
- Электромагнитные клапаны;
- Контроллеры;
- Соединительные элементы.

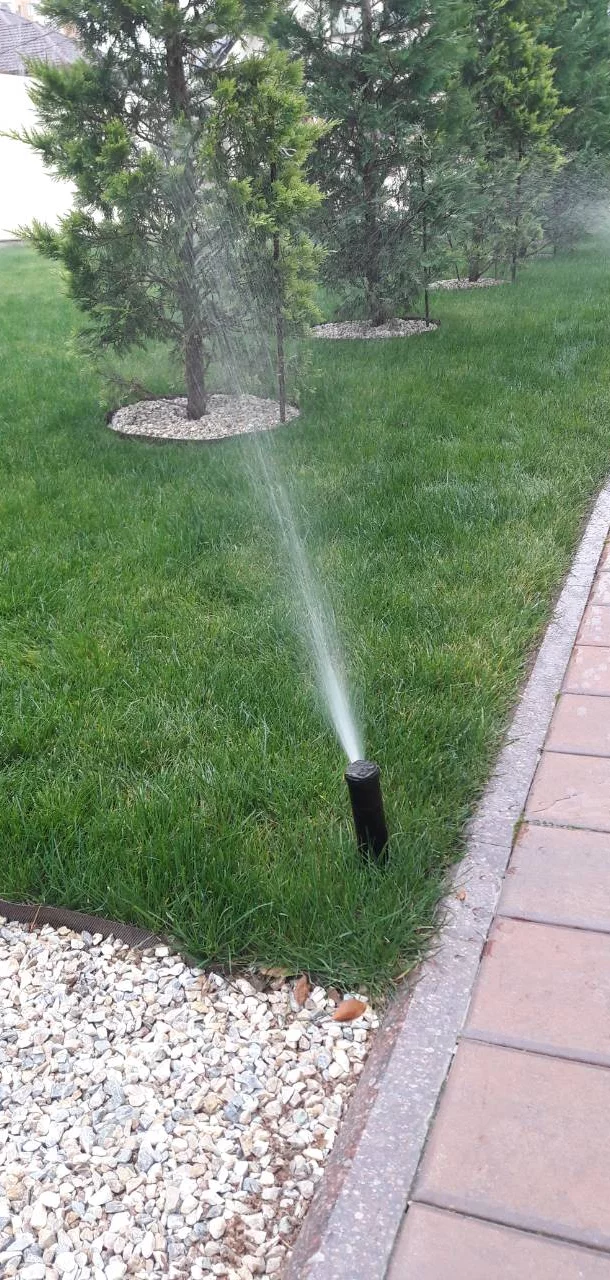

Спринклеры (дождеватели) — это такое устройство, которое разбрызгивает воду в виде капель. Дождеватели бывают выдвижными и невыдвижными. Выдвижные дождеватели в нерабочем состоянии находятся ниже уровня земли, поэтому абсолютно не заметны. В свою очередь выдвижные орошатели делятся на роторные и веерные. Роторные — это неподвижная основа и подвижная головка с лопастями. Вода попадает на лопасти и разбрызгивается по кругу. А веерная автоматическая поливалка для газона не имеет вращающихся частей.
Спринклеры
Для того, чтобы полить газон более равномерно, применяют спринклеры с разным радиусом распыления. При подключении для каждого спринклера нужен индивидуальный регулятор давления. Насосная станция устанавливается рядом с накопителем воды, скважиной или колодцем. Ее надо оснастить фильтром, чтобы инородные предметы и грязь не загрязняли оборудование.
Важно! Лучше всего выбрать центробежный лопастной насос, он в состоянии работать долгое время без перерыва и сравнительно недорогой. При разделении дождевателей на отдельные группы, которые включаются по очереди, уменьшится требуемая мощность насосного оборудования
Включаться спринклеры будут при помощи электромагнитных клапанов, управляемых контроллером
При разделении дождевателей на отдельные группы, которые включаются по очереди, уменьшится требуемая мощность насосного оборудования. Включаться спринклеры будут при помощи электромагнитных клапанов, управляемых контроллером.
Блок управления вместе с контроллером подключают к электросети, соединяют с ним насосную станцию с электромагнитными клапанами. Кабели прокладывают в металлической трубе под землей. При помощи контроллера можно запрограммировать требуемый полив. И в дальнейшем автоматика сама справится с заданной работой.
Трубопровод представляет собой систему из пластиковых труб, которые соединяют под разным углом соединительными резьбовыми фитингами. Пластик устойчив к минусовым температурам и не гниет.
Так как глубина траншеи не велика (зимой она промерзнет), необходимо в системе оборудовать дренажные колодцы и вентили для слива воды.
Спринклерный полив
Систему можно оснастить специальным оборудованием для приствольного и капельного полива растений. В этом случае надо установить редуктор, чтобы понизить напор воды. Датчик дождя, установленный на открытой площадке и подсоединенный к контроллеру исключит работу конструкции в дождливую погоду.
Самостоятельный монтаж системы полива
Технология монтажа системы автополива осуществляется, согласно разработанному плану. Для начала производится разметка площади газона. Для этого используют колышки и веревку. Производится установка необходимого оборудования. Водяной фильтр устанавливается на выходе с насоса подачи.
Затем прокапываются каналы для трубопровода, выравнивая дно. Диаметр магистральных труб составляет 32-40 мм, для линии разводки – 25-32 мм. При отрезании нужно оставлять небольшой запас длины. Сечение труб непосредственно у дождевателей должно быть наименьшим.
Линии автополива газона набирают, начиная с самой дальней от водозабора ветки. Для соединения используют переходники, тройники, угольники. Рекомендуется глубина около 1 м, ниже уровня промерзания грунта. Можно уменьшить трудоемкость работы и сделать глубину около 30 см. Но тогда требуется небольшой уклон, в самых низких точках необходимы дренажные клапаны для сливания воды перед зимним периодом.
Чистые клапана — залог качественной поливки
После соединения всей трубопроводной магистрали и клапанов осуществляют укладку в траншеи. Перед тем, как засыпать систему полива газона грунтом, нужно устроить проверку на герметичность. Клапаны поочередно открывают и закрывают. Все неисправности устраняют.
Если тестирование системы после подачи воды прошло успешно, можно сверлить отверстия под концевые отводы и дождеватели, накручивать их и засыпать землей траншеи. Для соединения дождевателя с магистральной трубой понадобится отрезной штуцер. Сплинктеры должны располагаться выше уровня грунта (за исключением подземных моделей).
Обратите внимание! Клапаны служат для поочередного полива определенных секторов, регулируют каждую ветку системы полива газона. Их объединяют в группы и помещают в специальные боксы по 4 штуки
Электромагнитные клапаны соединяют с датчиками и контроллером. К трубам клапаны присоединяют посредством специальных седел и компрессионных муфт. При установке необходимо соблюдать герметичность.
Электромагнитные программируемые клапаны работают, согласно настройкам микрокомпьютера и таймера. Они снабжены батарейкой, чтобы при отключении электропитания программа не стиралась. Можно добиться полной автоматизации поливочного режима с помощью установки 2-х датчиков: влажности грунта на газонах и дождя (его размещают подальше от оросителей). Если почва влажная после дождя, или идут осадки, то вода не будет подаваться.
Дождевой автополив своими руками: последовательность действий
Монтаж автополива начинается с укладки магистральных труб. В местах разветвлений труба обрезается, устанавливается тройник для присоединения шланга, который будет отводить воду к дождевателю. К концу данного ответвления нужно присоединить шарнирное колено, благодаря чему будет осуществляться регулировка высоты дождевателя. Аналогичным образом монтируются все участки системы.
Следующим этапом является установка форсунок в дождеватели. Для этого следует раскрутить стакан, вынуть верхнюю часть, сжать пружину на спринклере и в специальное отверстие вставить форсунку. На нее необходимо легко нажать, чтобы она вошла в сам дождеватель. Для проверки правильности расположения форсунки нужно отпустить пружину. Если элемент поднялся до самого верха, значит, он установлен правильно. Далее необходимо по часовой стрелке специальным ключом закрутить винт форсунки.
Разбрызгиватели можно настроить так, чтобы они орошали только необходимый участок.
Теперь можно присоединять спринклеры к шарнирным коленам. Затем следует зарыть траншеи, оставив места расположения дождевателей. Спринклеры нужно выставить в уровень с землей посредством управления шарнирным коленом. Далее выполняется закапывание дождевателей. Землю вокруг элементов требуется тщательно утрамбовать.
Обратите внимание! Верхняя часть спринклера должна размещаться не выше нижней линии уровня, что располагается на грунте.
Затем устанавливается электромагнитный клапан по направлению движения жидкости, на что указывает специальная стрелка на корпусе устройства. Выполняется подключение трубопровода, идущего от клапана к системе подачи воды или насосной станции. Монтируется программный контроллер, благодаря которому можно автоматизировать систему, настроив ее работу по определенному режиму. Вся система проверяется на работоспособность.
Схема установки автополива газона на участке.
Что такое капельное орошение, как сделать?
Капельный полив более верен по сравнению с другими способами полива.
Принцип такого полива заключается в каплях воды, поступающих просто к корневым системам растений. По сравнению со всеми остальными типами полива, этот вариант самый правильный, так как растениям в процессе предоставляется возможность быстрее получить воду и использовать ее для роста и развития. Капельный полив допустим в любое время дня, в том числе и в солнцепек. Поступающая к корням растений вода не приведет к образованию ожогов на их поверхности, как это может быть при поливе вышеописанным способом в солнечные дни.
Не менее важный момент ― это расчет системы водоснабжения. Если нет возможности подключить систему к водопроводу, то можно дополнительно использовать емкость для воды, устанавливать которую нужно будет на небольшом возвышении.
Шланги прокладывать можно на опорах над землей, закапывая в грунт или просто монтировать их на поверхности. Последний вариант самый дешевый и простой. Правда в этом случае использовать лучше шланги из непрозрачного материала, таким образом, предотвращая цветение воды. Дополнительно придется закупить фильтры, чтобы избежать преждевременного выхода из строя системы в результате засорения капельных шлангов и капельниц.
Особенности проектирования и эскиза
Прежде чем приступить к непосредственным работам, надо составить точный план участка и обозначить размеры объектов, расположенных на его территории
Важно указать зоны отдыха, дорожки, места, где будут стоять строения. Последние не должны проходить через область полива
Если предполагается автоматическое орошение совмещенного типа, надо обозначить пустые цветники, крупные деревья. К ним будет подведен прикорневой полив. Можно выделить несколько этапов составления проекта:
- Обустройство зон полива. Если газон разделён площадкой для отдыха или дорожками, общая площадь делится на отдельные зоны. Водные струи при орошении не должны попадать на них.
- Диаметр труб, пропускная способность. В этом случае необходимо определиться с пропускной способностью веток трубопровода. Необходимо выявить максимальную отметку и ту, которая является оптимальной.
Сначала выявляется диаметр подающей трубы там, где она подключается к насосной станции и водопроводу. Если газон разделён на отдельные территории, разветвление производится по коллекторной схеме. За счёт этого давление на всех ветках трубопровода становится равномерным. Диаметр магистральной трубы до коллектора не должен превышать аналогичный параметр у подающей трубы. То же самое можно сказать относительно диаметра ответвлений в отношении магистральной зоны. Следующие этапы:
Подбор количество спринклеров. Определяют сначала место установки статических спринклеров с ограниченным углом полива. Их монтируют по углам газона вдоль объектов, в том числе дорожек. Контур распыления на газон при этом направляют. Делать любые отметки очень удобно посредством циркуля. Спринклеры с радиальным поливом распределяют по центральной зоне. То же самое касается вращающихся и статических устройств. Зону полива каждого дождевателя очерчивают на плане циркулем. Спринклеры могут иметь различный радиус полива.
Выбор спринклеров. Согласно эскизу, подбирают подходящий спринклер
Принимают во внимание угол полива, диаметр резьбы и радиус перемещения водных потоков. Погрешность может варьироваться от 10 до 15%
Вот почему лучше подбирать спринклеры с запасом.
Определение зоны размещения контроллеров и ЭМ-клапанов. Отдельно электромагнитный клапан монтируется на каждой подключаемой по отдельности ветке полива. Их можно ставить в одном месте (так даже лучше). За счет этого обеспечивается максимальное удобство обслуживания. Контроллер управления располагается в специальном защищенном месте. В то же время необходимо позаботиться об удобном доступе для программирования и последующего управления.
Расположение труб. Линии прокладки труб отмечают на плане, подбирая количество поворотов и минимальную протяженность. Разветвление необходимо максимально копировать. С диаметром резьбы спринклеров согласовывают диаметр труб. Отмечают их вместе со всеми необходимыми фитингами на схеме.
Определение производительности насоса. Устанавливая насосную станцию, надо добиться ее соответствия в плане производительности и расхода воды для полива. Фиксируется суммарный расход для всех спринклеров, работающих единовременно. Надо принять во внимание потенциальные потери. Они могут иногда доходить до 20%.
Обустройство дренажного колодца. Их в количестве нескольких штук ставят на нижних зонах участка. В колодце проводится несколько ветвей трубопровода. Расположение этих компонентов системы надо подбирать таким образом, чтобы они не бросались в глаза
Также важно и удобство в обслуживании.
Использование вспомогательного оборудования. Здесь подразумеваются фильтры и запорная арматура
Их закупают в соответствии с параметрами трубопровода, не забывая нанести отметки на плане, указывающие на их месторасположение.
Проектируют установку датчиков дождя и влажности грунта. Чтобы чертеж зоны полива было удобно читать, можно выделить те или иные участки различными цветами и указать обозначение условными знаками. Для удобства вместе с планом составляют и спецификацию. В ней отражаются характеристики выбранных компонентов системы и их количество.
Выбираем систему для автоматического полива
Как и в любой другой области, в сфере ландшафтного оборудования существует несколько видов поливочной системы для газонов. Ознакомившись со всеми вариантами, Вы сможете сделать свой выбор.
Спринклерный полив
Способ сплинкерного полива – это система орошения, которая очень близка к естественному орошению в природе. Привычное название такого способа говорит само за себя – дождевание. Способ дождевания заключается в том, что через всю газонную лужайку разведена система трубопровода. Вода подаётся через сплинкеры (сопла) и рассекается в воздухе мелкими каплями, как при дожде. Сплинкерный полив способствует снижению температуры почвы и повышению влаги в воздухе.
Спринклерный полив
Само устройство, которое подает воду на газон, называется дождеватель и в зависимости от того, как он устанавливается, дождеватель делится на выдвижной и невыдвижной.
Выдвижной дождеватель
Выдвижной дождеватель незаметен, когда находится в нерабочем положении, потому что спрятан в грунте. А вот в процессе подачи воды выдвижные дождеватели выходят на поверхность приблизительно на 15-20 см и дальность их распрыскивания составляет 4-7 м. В свою очередь выдвижные дождеватели бывают:
- Роторные. Такой разбрызгиватель состоит из неподвижной и вращающейся части. На вращающейся головке разбрызгивателя есть лопасти, которые распыляют воду по кругу. К сожалению, очень мало кто может похвастаться кристально чистой водой не то что для полива, а хотя бы для пищи. Поэтому, если Вы не установите фильтр (или не проверите его при покупке), тогда Ваша система будет часто забиваться примесями, которые находятся в воде. Роторные дождеватели могут быть регулируемыми, в которых можно самостоятельно установить радиус полива, а нерегулируемые описывают четкий заданный круг (360о).
- Веерные. Их конструкция очень проста: корпус из пластика, выдвижной шток, невращающаяся насадка и втягивающая пружина. Вода разбрызгивается на 3-6 м. На некоторых участках с перепадами высоты или густыми высокими кустарниками эффективным может быть только оборудование для полива газона с веерным дождевателем за счет его способа подачи воды, чем-то похожего на воронку или форму перевернутого зонтика.
Невыдвижной дождеватель
Невыдвижной дождеватель установлен в земле и при подаче воды не выходит из нее. В зависимости от принципа действия, невыдвижные дождеватели делятся на четыре основных вида:
- Импульсные. Такой дождеватель подает воду порционно и плавно меняет дальность орошения.
- Маятниковые. Этот разбрызгиватель просто mast have для обладателей прямоугольных участков. В основе маятниковых разбрызгивателей находится труба с отверстием, качающаяся из стороны в сторону, поливая лужайку без пробелов. Дальность разбрызгивания воды 6-20 м (может регулироваться углом раскачивания трубки).
- Круговые. Установка состоит из площадки с вращающейся головкой с насадками. Дальность действия 3-10 м, регулируется давлением воды.
- Шланг-дождеватель. Можно сказать, что относительно предыдущих установок, шланг-дождеватель сравнительно новая система автополива. Конструкция очень простая: шланг (можно положить на основание, чтобы приподнять) с мелкими инжекторами для распыления. Сколько форсунок – такой полив и будет (густой или редкий).
Капельный полив
Устройство автополива капельного типа заключается в использовании перфорированных шлангов, разложенных по газону. Они подключены к водозабору, но вода в этом случае поступает не под напором, а маленькими порциями и поступает она непосредственно к корням, что существенно снижает количество поступаемой воды, а растения получают ровно столько влаги, сколько им необходимо. Чтобы не портить аккуратный вид лужайки, трубы прячутся под землю. Отверстия, через которые подается вода, не забиваются благодаря прослойке агроволокна.
Благодаря современным технологиям, Вы можете самостоятельно рассчитать расход воды. Это делается с помощью настраиваемого контроллера. Также Вы можете установить предпочтительные для себя настройки. К примеру, установите клапаны так, чтобы автополив включался при жаре и не включался повторно после дождя. Также с помощью датчиков мороза, Вы защитите растения от переохлаждения.
Как эксплуатировать систему полива
Соблюдая правила эксплуатации, можно обеспечить бесперебойную и эффективную работу оборудования в течение всего гарантийного срока.
Чтобы продлить срок использования системы автоматического полива, придерживайтесь таких рекомендаций:
- Периодически проверяйте разбрызгиватели и очищайте их от грязи, травы и других мелких предметов.
- Если вокруг дождевателей проседает грунт, подсыпьте его до прежнего уровня.
- Меняйте фильтры по мере их загрязнения. Периодичность замены фильтров зависит от вида воды, интенсивности использования оборудования.
- Обязательно проводите обслуживание системы при подготовке к зиме и запуском весной. Перед зимой необходимо слить воду, иначе при замерзании вода может разорвать трубы.
А лучше закажите проектирование и монтаж системы полива у профессионалов. Специалисты помогут подобрать оптимальную модель и комплектацию, установят систему, дадут гарантию бесперебойности эксплуатации.
